使用SH1106取代SSD1305的解決方案
June 23,2025
敘述
由於SSD1305即將停止生產，我們針對SH1106開發了一系列新產品。在開發過程中，我們優先盡可能保留原始模組設計，確保SSD1305和SH1106模組之間的相容性。
以下是從硬體和軟體解釋兩種模型之間的差異。
表1：舊版與新版IC型號
| 相關模組系列 | |
|---|---|
| 舊型號 (SSD1305) | 新型號 (SH1106) |
| WEO012832A | WEO012832N |
硬體

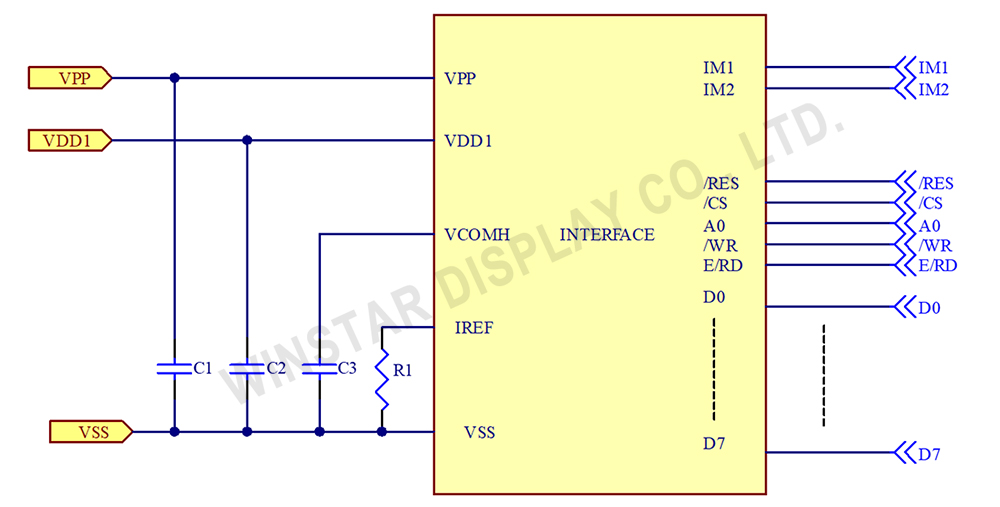

舊型號與新款的引腳功能相同。兩款IC的建議電路圖如圖1所示。
圖1：SSD1305 與 SH1106 應用建議

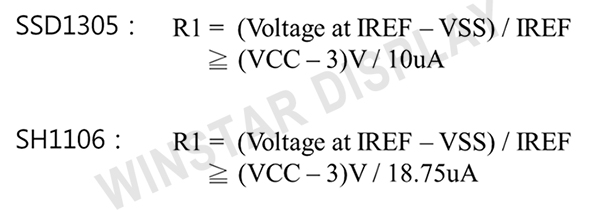

請注意IREF腳位的電阻值，因為它直接影響亮度和電流。當兩個 IC 使用相同的 VCC（VPP）時，SH1106 需要較低的電阻值。下面提供了計算阻力的公式。
軟體
SSD1305 和 SH1106 的大部分指令是相容的，但也存在一些差異。例如，每個 IC 都有自己特殊的指令功能，這些指令是特定於相應的 IC。
此外，雖然有些指令具有相同的功能，但它們的參數不相容，如表 2 所示。

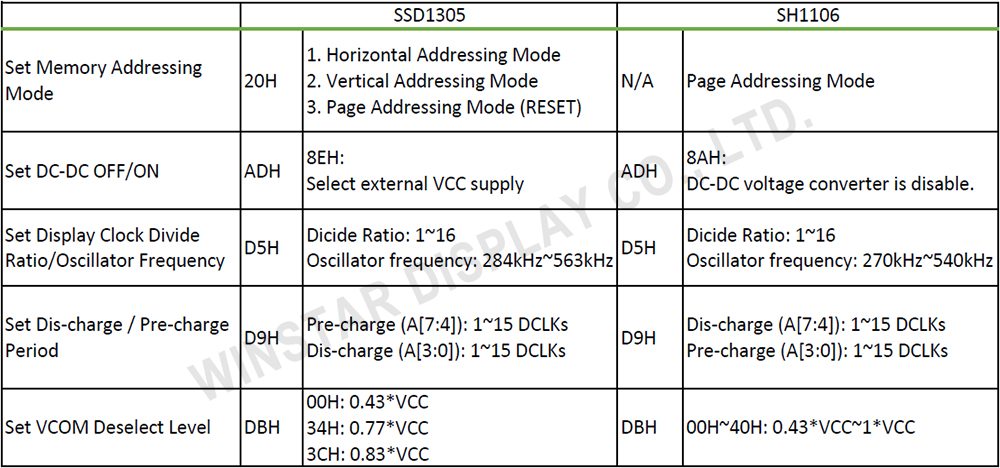

表2：SSD1305 與 SH1106 指令差異
取代
由於新款與舊款的針腳定義相同，因此可以共用連接器。為了達到相同的顯示效果，需要對模組的硬體和軟體進行一些調整。
硬體方面，SSD1305和SH1106唯一的差別就是IREF電阻。必須根據具體的IC來設置，否則有損壞IC的風險。
在軟體方面，有幾點要注意：
- SSD1305 支援三種記憶體尋址模式（20h），而 SH1106 僅支援頁面尋址模式。
- 2. SSD1305與SH1106對於ADh、D5h、D9h、DBh的功能相同，但參數設定有所不同。
此外，透過設定SSD1305的指令鎖（FDh），兩個IC的指令可以包含在相同的初始代碼中。一旦 IC 被 FDh 鎖定，SSD1305 就不會接受 FDh 以外的任何指令，而 SH1106 則不受影響。這樣就可以向每個 IC 分別下達指令。
圖2：指令鎖的應用說明
結論
SSD1305和SH1106是可以相互相容。
透過調整初始碼及IREF腳的電阻值，可以達到相同的顯示影像和亮度。根據具體情況，只需要對軟體進行少量的調整，就可以確保兩個IC達到相同的顯示效果，而無需進行任何硬體改動。
華凌WINSTAR將一如既往地提供高品質的產品和有競爭力的解決方案。
