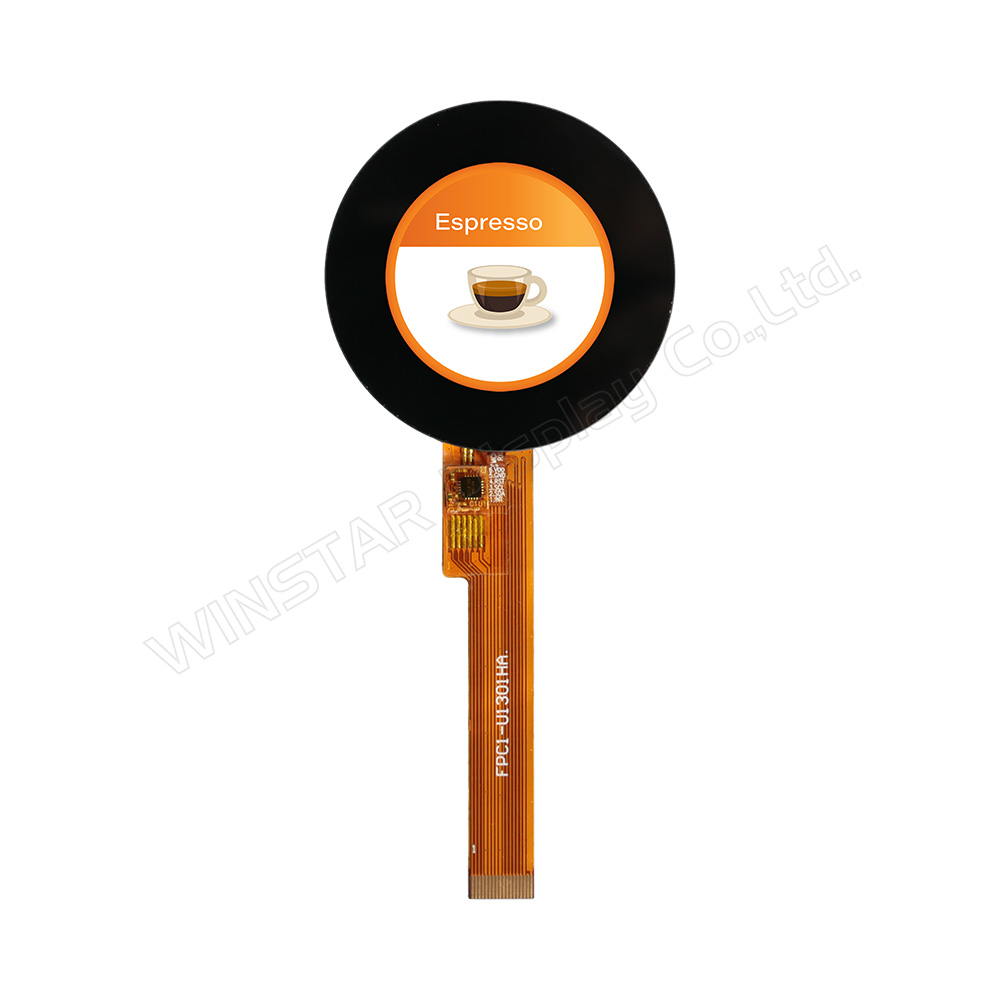

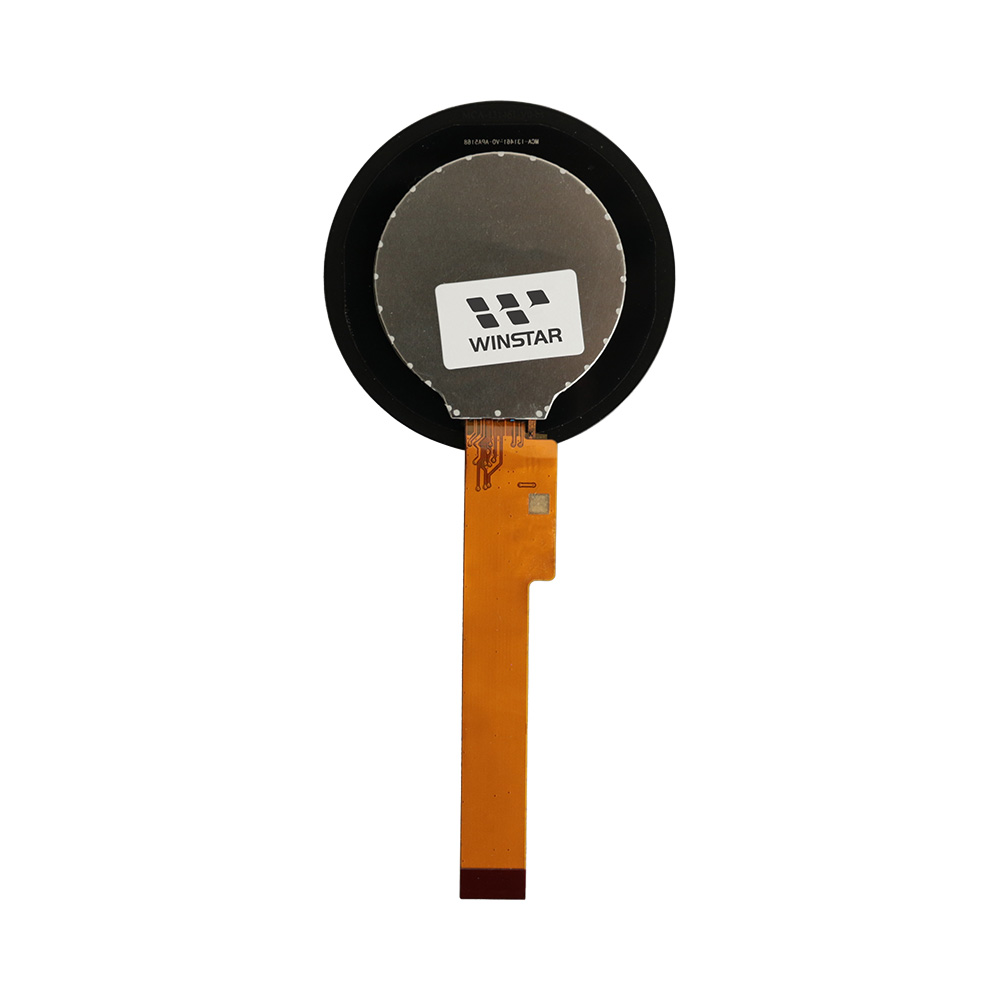

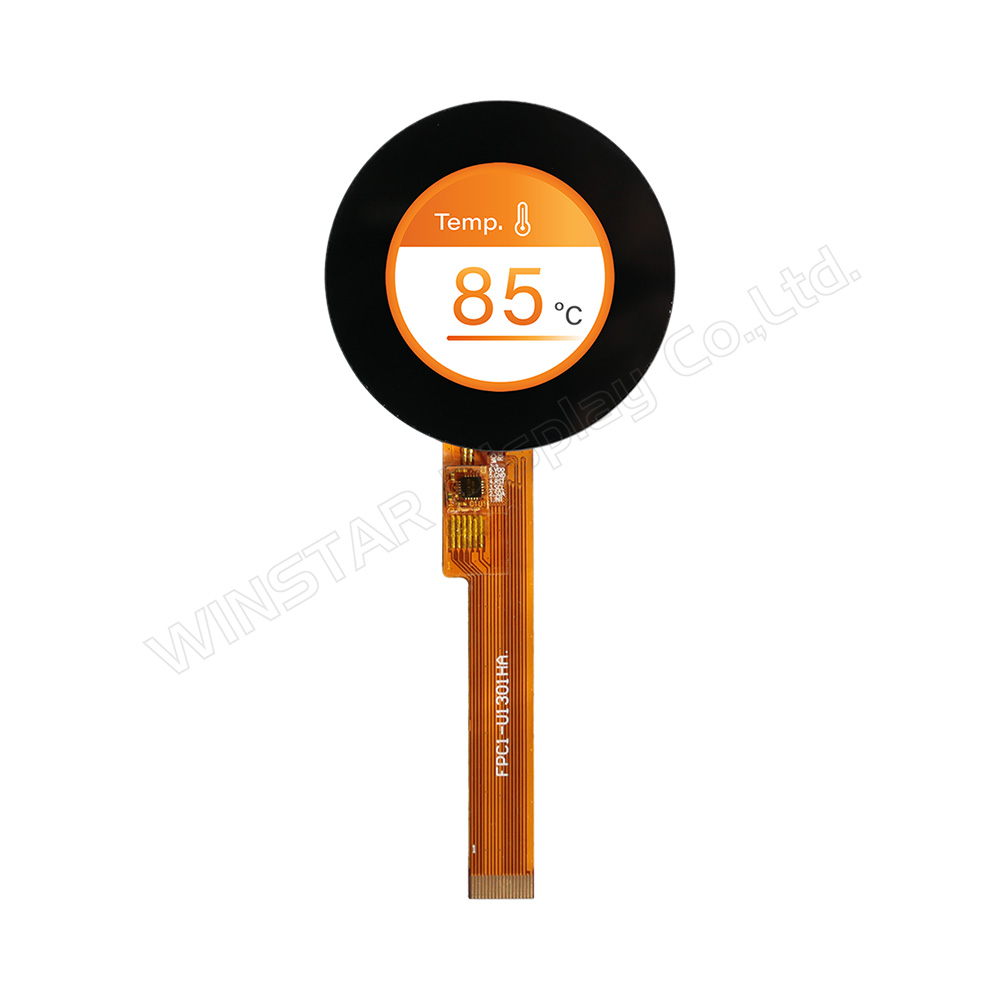

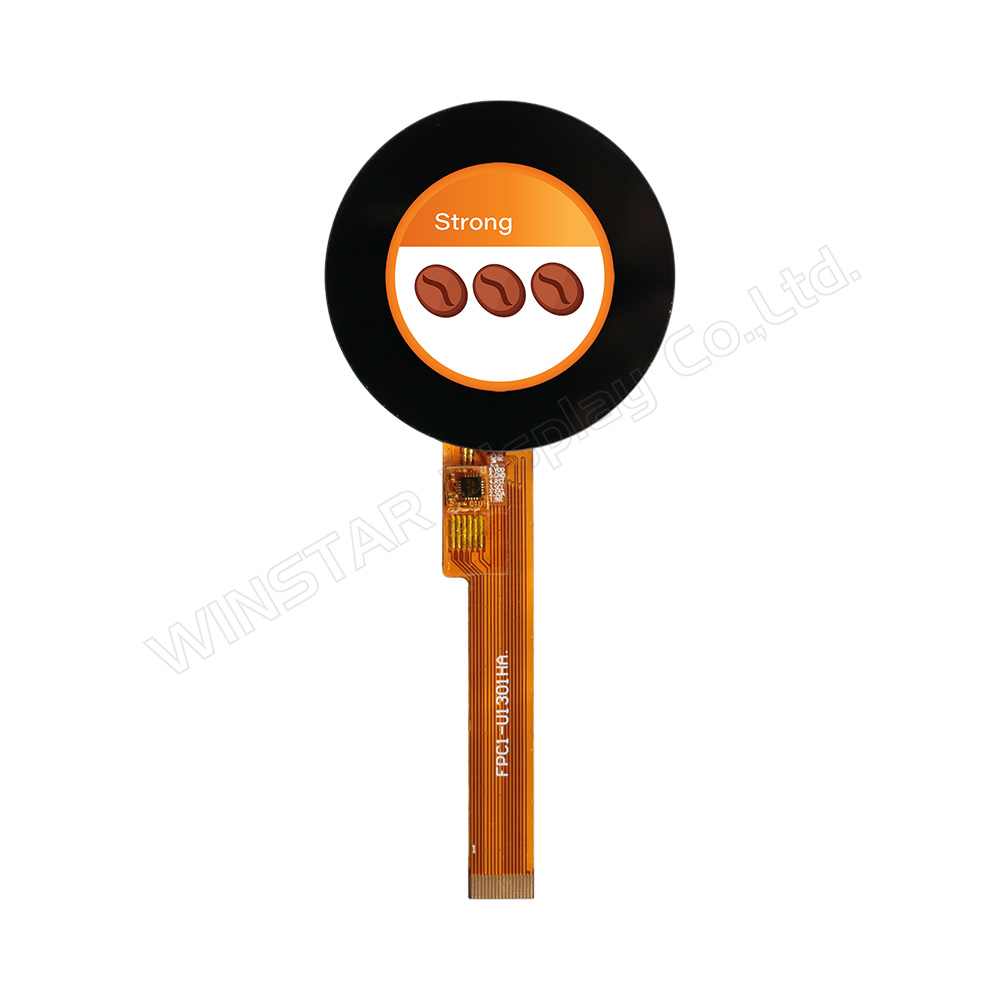

WF0128BTYAA4DNF10 是一款 1.28 吋、240x240 像素的圓形 IPS TFT LCD 顯示模組，搭載 GC9A01 驅動 IC，提供高解析度顯示，特別適合需要精確顯示的嵌入式應用。配備投射電容式觸控面板（PCAP），支援單指觸控及手勢操作。

技術規格亮點

• 解析度：240x240 像素的高解析度顯示，適用於多種小型顯示需求。
• 顯示技術：IPS TFT LCD 技術，提供廣視角（80°/80°/80°/80°），顯示效果穩定清晰。
• 觸控技術：搭載 PCAP 觸控面板，支援單指觸控及手勢操作。
• 亮度：320 cd/m²，適用於多種光照環境。
• 背光顏色：白色 LED 背光，確保穩定的亮度輸出。
• 驅動 IC：GC9A01，相容 SPI 介面，確保穩定的顯示性能。

LED 驅動條件

• LED 電流：最大 40mA，適合中等亮度需求。
• LED 電壓：3.0V 至 3.4V，典型值為 3.2V。
• LED 壽命：高達 20,000 小時，適合可穿戴設備和智能家居等中短期應用。

光學特性

• 對比度：高達 1000:1，確保優異的顯示效果。
• 視角：提供 80° 的視角，從各角度顯示清晰。
• 色域：基於 IPS 技術，提供真實、準確的色彩呈現。

環境條件

• 操作溫度範圍：-20°C 至 +70°C，適合大部分室內外應用。
• 儲存溫度範圍：-30°C 至 +80°C，能承受極端環境條件。

應用範圍

此 240x240 圓形 TFT LCD 顯示模組適用於各類小型、高解析度顯示需求的嵌入式應用，如：

• 可穿戴設備：如智能手錶、健康監控設備等。
• 智慧家居：如智能門鎖、控制面板等。
• 家電控制面板：如咖啡機、烤箱等高要求家電。
• 嵌入式系統：適用於各類工業控制設備，提供精確的顯示和觸控反應。

介面及引腳定義

• SPI 介面：支援數據傳輸。
• I2C 介面：支援觸控控制。
• PCAP 驅動 IC：CST816D，專為觸控設計。
