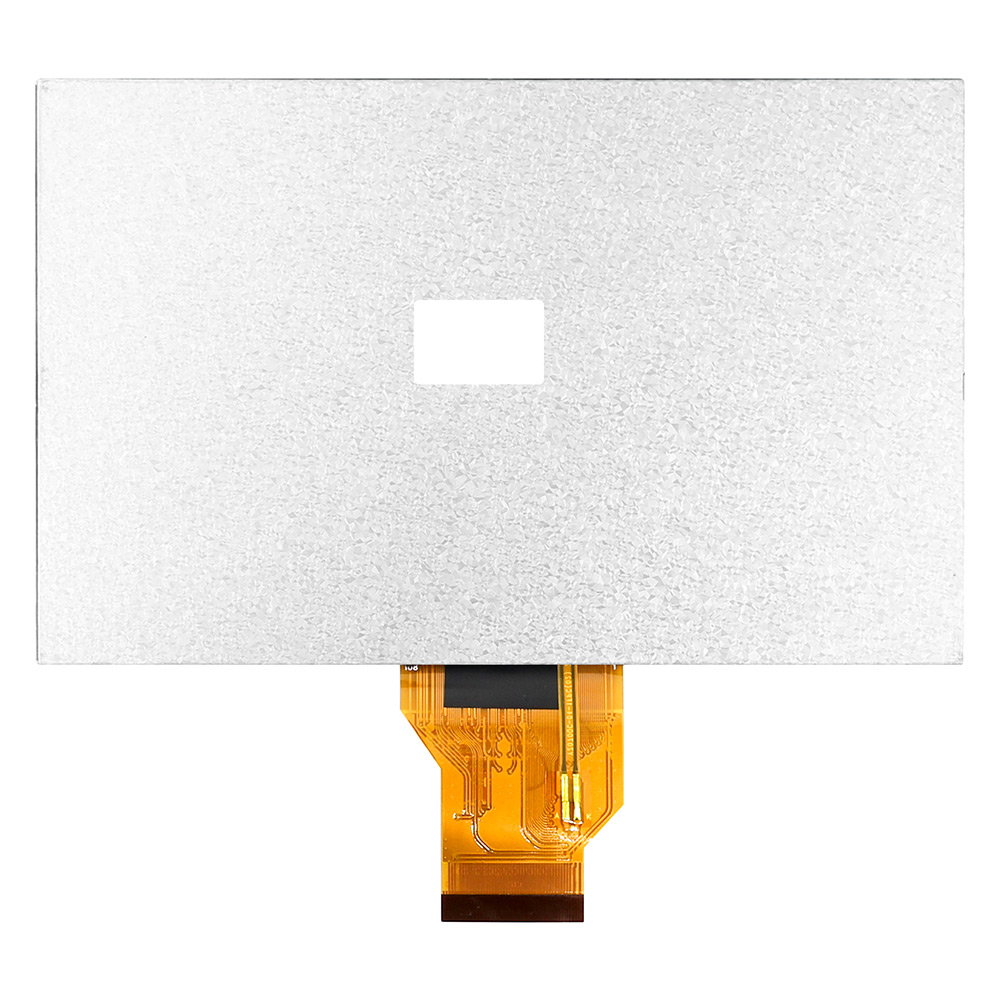

7吋 高亮TFT模組

型號 WF70A2SIAGDNN0

►尺寸: 7吋
►解析度: 800x480 dots
►視角: 12H
►介面: RGB
►驅動IC: Source IC: ST-5623D, Gate IC: ST5091D
►控制板: 無
►亮度(cd/m²): 900
►鐵框螺絲孔: 無
►觸控面板: 無

產品敘述

WF70A2SIAGDNN0是一款7吋高亮TFT-LCD模組,解析度為WVGA 800x480 pixels,亮度是900 nits (典型值)。此款模組內建ST-5623 source driver IC 與ST-5091 gate driver IC,模組支援RGB 介面。此款TFT模組的工作電壓(VCC) 範圍3V ~ 3.6V,典型值3.3V。WF70A2採用霧面玻璃,視角12點鐘,灰階反轉6點鐘方向,螢幕長寬比為16:9。此款模組的工作溫度是-20℃ 至 +70℃,儲存溫度為 -30℃ 至 +80℃,此款TFT型號適用於各類工控產品應用顯示器。

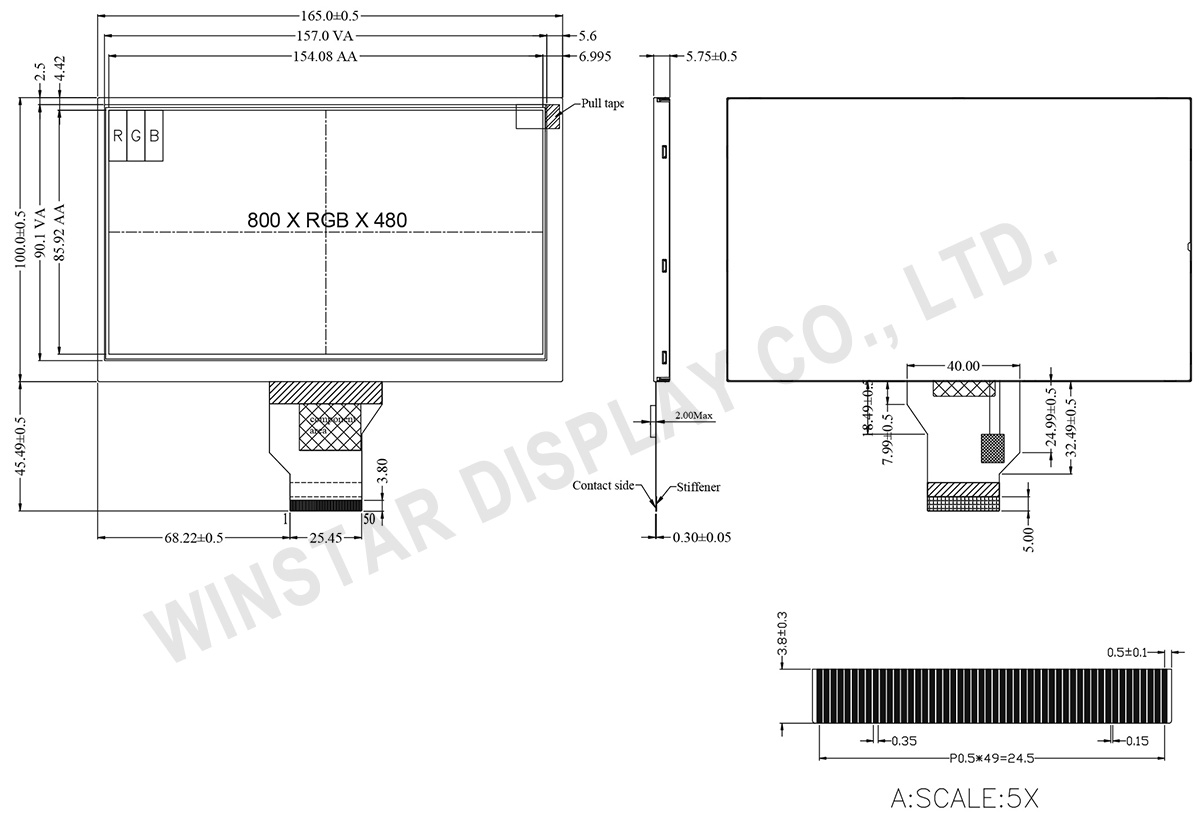

規格圖

7 inch Sunlight Readable Displays TFT - WF70A2SIAGDNN0 - Winstar Display

產品規格

Pin功能定義

Pin 符號 功能說明
1~2 A Power supply for backlight
3~4 K Backlight ground
5 GND Power ground
6 VCOM Common voltage
7 VCC Power for Digital Circuit
8 MODE DE/SYNC mode select
9 DE Data Input Enable
10 VS Vertical Sync Input
11 HS Horizontal Sync Input
12 B7 Blue data(MSB)
13 B6 Blue data
14 B5 Blue data
15 B4 Blue data
16 B3 Blue data
17 B2 Blue data
18 B1 Blue data
19 B0 Blue data(LSB)
20 G7 Green data(MSB)
21 G6 Green data
22 G5 Green data
23 G4 Green data
24 G3 Green data
25 G2 Green data
26 G1 Green data
27 G0 Green data(LSB)
28 R7 Red data(MSB)
29 R6 Red data
30 R5 Red data
31 R4 Red data
32 R3 Red data
33 R2 Red data
34 R1 Red data
35 R0 Red data(LSB)
36 GND Power Ground
37 DCLK Sample clock
38 GND Power Ground
39 L/R Left / right selection
40 U/D Up/down selection
41 VGH Gate ON Voltage
42 VGL Gate OFF Voltage
43 AVDD Power for Analog Circuit
44 RESET Global reset pin.
45 NC No connection
46 VCOM Common Voltage
47 DITHB Dithering function
48 GND Power Ground
49~50 NC No connection

規格說明

項目 規格 單位
尺寸 (對角線) 7.0
點陣 (解析度) 800 × RGB × 480; (TFT) dots
模組尺寸 165 × 100.0 × 5.75 mm
有效區域 154.08 × 85.92 mm
像素間距 0.1926 × 0.179 mm
LCD 類型 TFT, 平常白, 透射式
視角 12點鐘方向
灰階反轉 6點鐘方向
長寬比 16:9
背光類型 LED, 平常白
色彩排列 RGB-STRIPE
驅動 IC Source IC: ST-5623D, Gate IC: ST5091D
觸控面板 無觸控面板
表面 防眩光

最大絕對額定值

項目 符號 最小值 典型值 最大值 單位
工作溫度 TOP -20 +70
儲存溫度 TST -30 +80

電氣特性

項目 符號 最小值 典型值 最大值 單位
邏輯電源電壓 VCC 3 3.3 3.6 V
電源電壓 AVDD - 10.4 - V
電源電流 VCC =3.3V - 4.3 - mA
電源電壓 VGH 14.5 15 15.5 V
電源電壓 VGL -10.5 -10 -9.5 V
輸入信號電壓 VCOM 3.54 4.04 4.54 V
