7 吋 800x480 高亮度 PCAP TFT LCD 顯示器

型號 WF70D3SIAGDNG0

►尺寸: 7 吋
►解析度: 800x480 像素
►視角: 12H
►介面: RGB
►驅動IC: ILI6137A + ILI5960-9G
►控制板: 無
►亮度（cd /m²）: 700
►鐵框螺絲孔: 無
►觸控面板: 電容式觸控螢幕 (PCAP)
►觸控點數: 5點

PDF下載

索取Demo Code 產品詢問

上一個產品回分類頁下一個產品

產品敘述

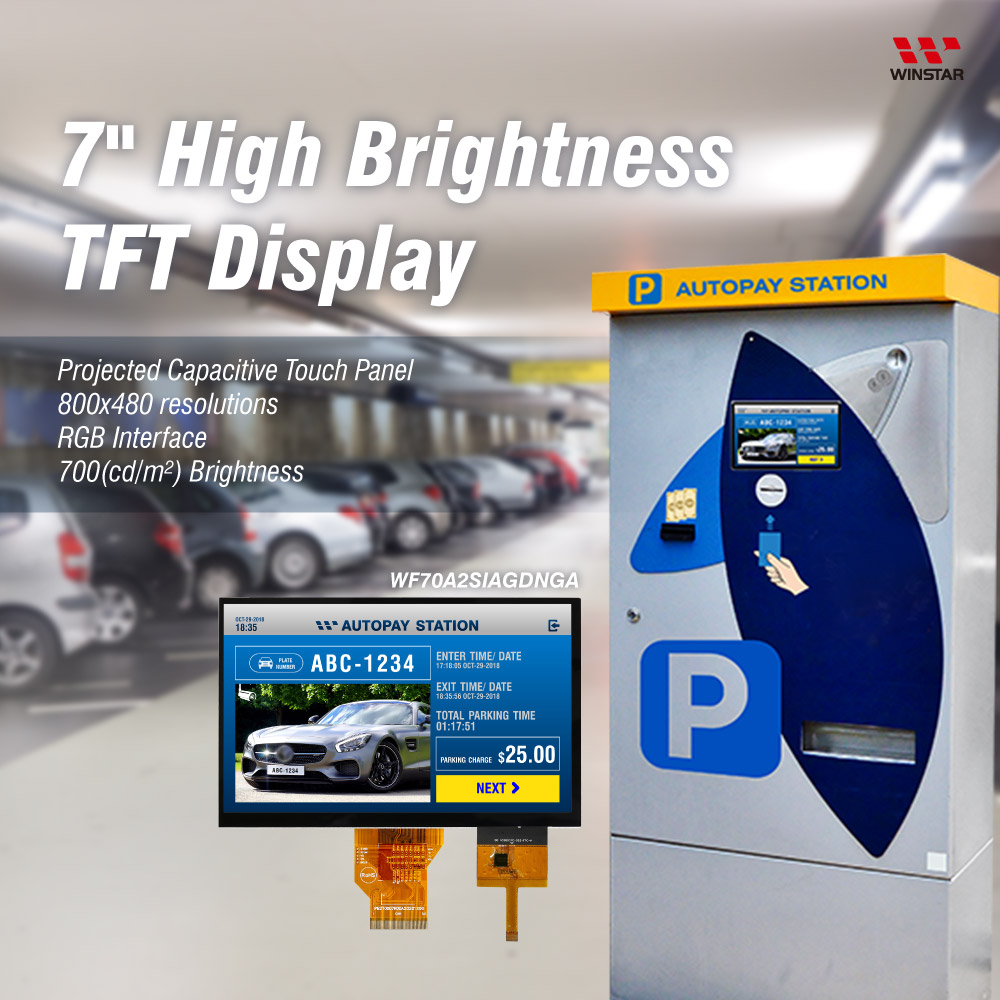

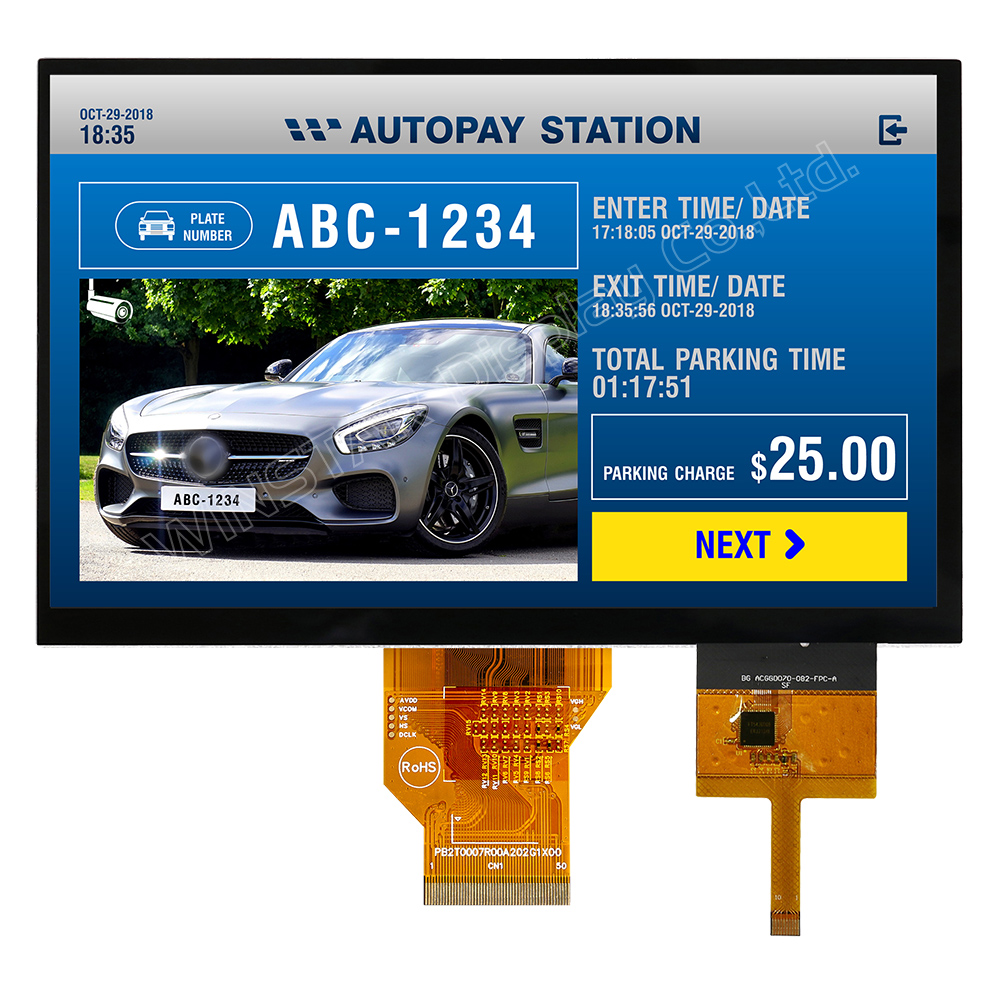

WF70D3SIAGDNG0是一款7吋高亮TFT-LCD模組，搭配電容式觸控面板(PCAP)，面板解析度為WVGA 800x480 像素。模組內建 ILI6137A 和 ILI5960-9G 驅動 IC，模組支援RGB介面。電容式觸控面板內建ILI2130 驅動IC，支援I2C介面和5點觸控。

此款TFT高亮模組亮度為700 nits (典型值)，供電電壓(VCC) 範圍3V ~ 3.6V，典型值3.3V。WF70D3SIAGDNG0為亮面玻璃，視角12點鐘方向，灰階反轉6點鐘方向，螢幕長寬比16:9，對比度800:1(典型值)。WF70D3SIAGDNG0模組的工作溫度是-20℃ 至 +70℃，儲存溫度是 -30℃ 至 +80℃。此款產品應用廣泛，可用於嵌入式系統、車載、醫療儀器、GPS導航、監控系統等，尤其是戶外陽光下使用的工控產品應用。

WF70D3SIAGDNG0

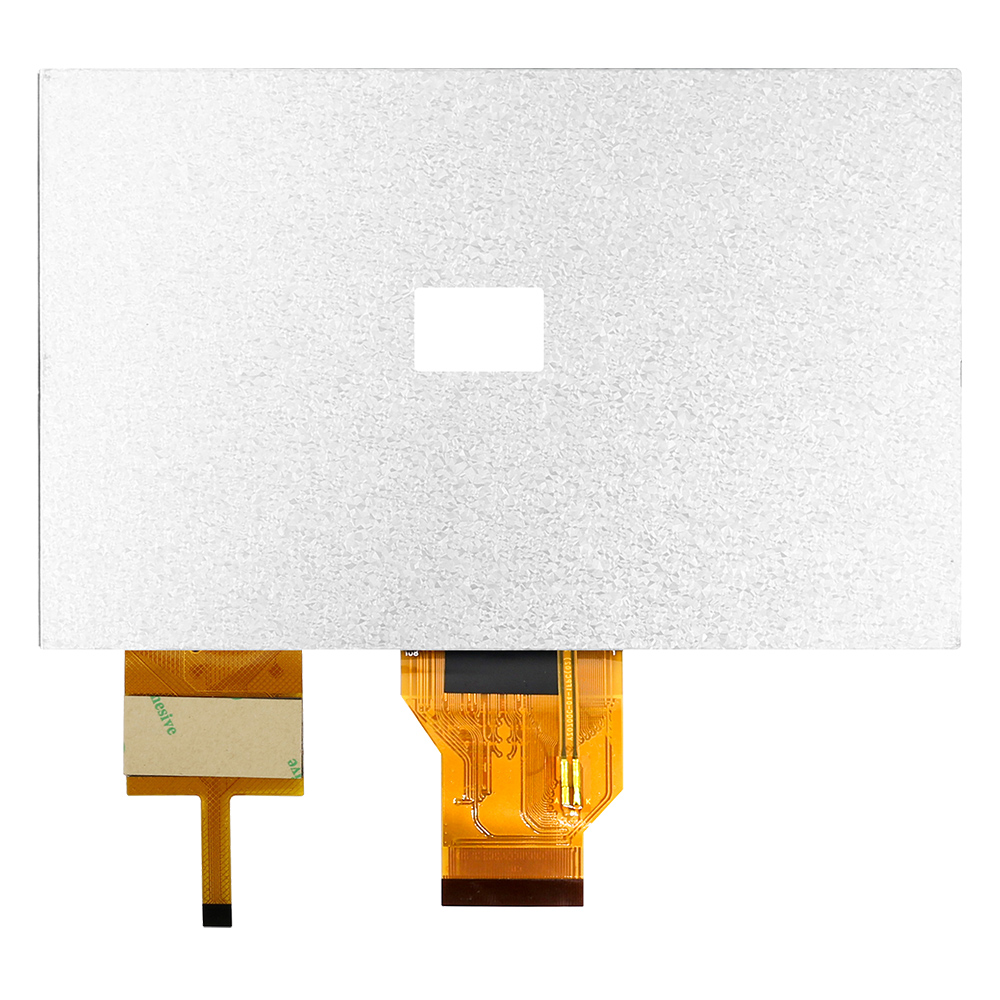

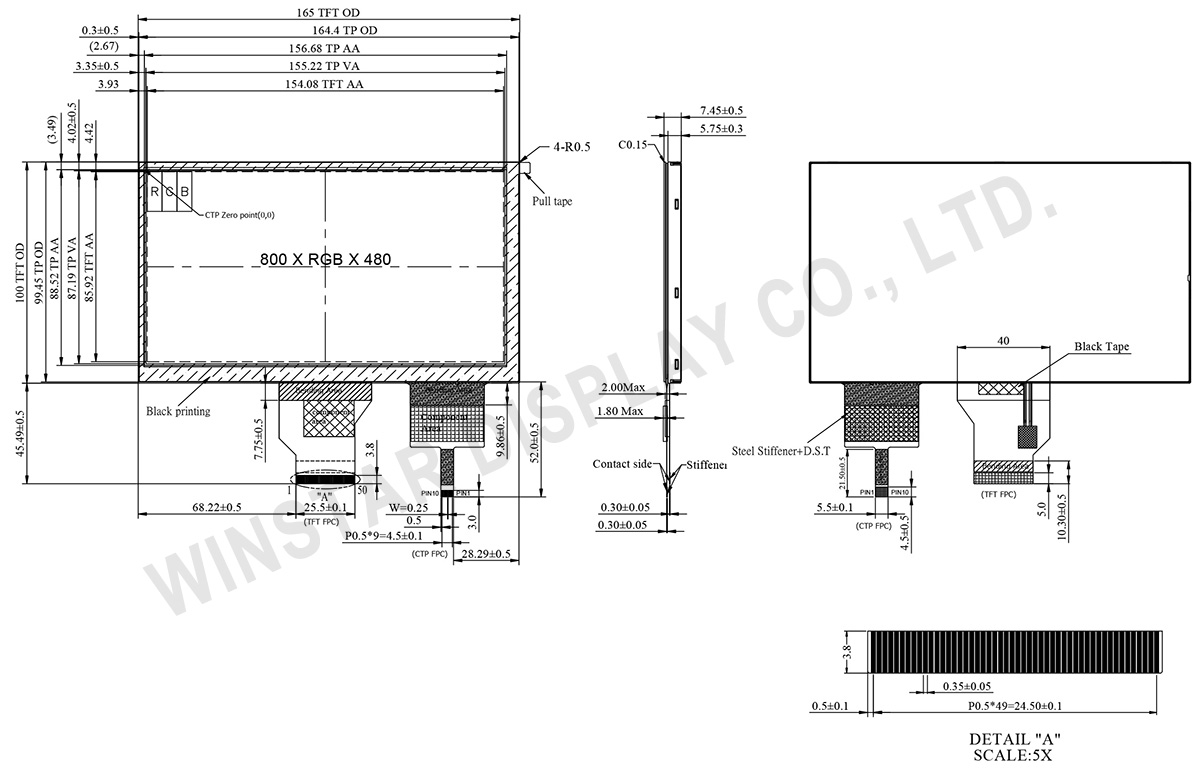

規格圖

產品規格

規格說明

項目	規格	單位
尺寸 (對角線)	7.0	吋
點陣 (解析度)	800 x RGB x 480 (TFT)	dots
模組尺寸	165 x 100.0 x 7.45	mm
有效區域	154.08 x 85.92	mm
像素間距	0.1926 x 0.179	mm
LCD類型	TFT, 平常白, 透射式
視角	12點鐘方向
灰階反轉	6點鐘方向
長寬比	16:9
背光類型	LED, 平常白
色彩排列	RGB-STRIPE
驅動 IC	ILI6137A +ILI5960-9G
TFT 介面	24-bit RGB
CTP IC	ILI2130 或相容IC
CTP 介面	I2C
CTP FW 版本	0x07.0x00.0x00.0x00.0x65.0x90.0x00.0x01
CTP 解析度	16384*16384
觸控面板	投射電容式觸控面板 (PCAP)
表面	亮面

最大絕對額定值

項目	符號	最小值	典型值	最大值	單位
工作溫度	TOP	-20	－	+70	℃
儲存溫度	TST	-30	－	+80	℃

電氣特性

工作條件:

項目	符號	最小值	典型值	最大值	單位
邏輯電源電壓	VCC	3.0	3.3	3.6	V
電源電壓	AVDD	10.2	10.4	10.6	V
電源電流	VCC =3.3V	-	3.1	-	mA
電源電壓	VGH	14.5	15.0	15.5	V
電源電壓	VGL	-10.5	-10	-9.5	V
輸入信號電壓	VCOM	3.54	4.04	4.54	V
AVDD 電源電流	IADD	-	13.7	-	mA
VGH 電源電流	IGH	-	0.57	-	mA
VGL 電源電流	IGL	-	0.63	-	mA
VCOM 電源電流	ICOM	-	0.03	-	mA
CTP電壓	VDDT	3.0	3.3	3.6	V
CTP電壓	ICTP	－	65	98	mA

LED驅動條件

參數	符號	最小值	典型值	最大值	單位
LED電流	ILED	-	270	-	mA
耗電量	-	2268	2430	2592	mW
LED電壓	VLED+	8.4	9.0	9.6	V
LED使用壽命	-	50,000		-	Hr

Pin功能定義

LCM PIN 定義

Pin	符號	功能說明
1	VLED+	Power supply for backlight
2	VLED+	Power supply for backlight
3	VLED-	Backlight ground
4	VLED-	Backlight ground
5	GND	Power ground
6	VCOM	Common voltage
7	VCC	Power for Digital Circuit
8	MODE	DE/SYNC mode select
9	DE	Data Input Enable (DEN)
10	VS	Vertical Sync Input (VSD)
11	HS	Horizontal Sync Input (HSD)
12	B7	Blue data(MSB)
13	B6	Blue data
14	B5	Blue data
15	B4	Blue data
16	B3	Blue data
17	B2	Blue data
18	B1	Blue data
19	B0	Blue data(LSB)
20	G7	Green data(MSB)
21	G6	Green data
22	G5	Green data
23	G4	Green data
24	G3	Green data
25	G2	Green data
26	G1	Green data
27	G0	Green data(LSB)
28	R7	Red data(MSB)
29	R6	Red data
30	R5	Red data
31	R4	Red data
32	R3	Red data
33	R2	Red data
34	R1	Red data
35	R0	Red data(LSB)
36	GND	Power Ground
37	DCLK	Sample clock (CLK)
38	GND	Power Ground
39	L/R	Left / right selection
40	U/D	Up/down selection
41	VGH	Gate ON Voltage
42	VGL	Gate OFF Voltage
43	AVDD	Power for Analog Circuit
44	RESET	Global reset pin.
45	NC	No connection
46	VCOM	Common Voltage
47	DITHB	Dithering function
48	GND	Power Ground
49	NC	No connection
50	NC	No connection

CTP PIN 定義

Pin	符號	功能說明
1	VSS	Ground for analog circuit
2	VDDT	Power Supply : +3.3V
3	SCL	I2C clock input
4	NC	No connect
5	SDA	I2C data input and output
6	NC	No connect
7	/RST	External Reset, Low is active
8	NC	No connect
9	/INT	External interrupt to the host
10	VSS	Ground for analog circuit
