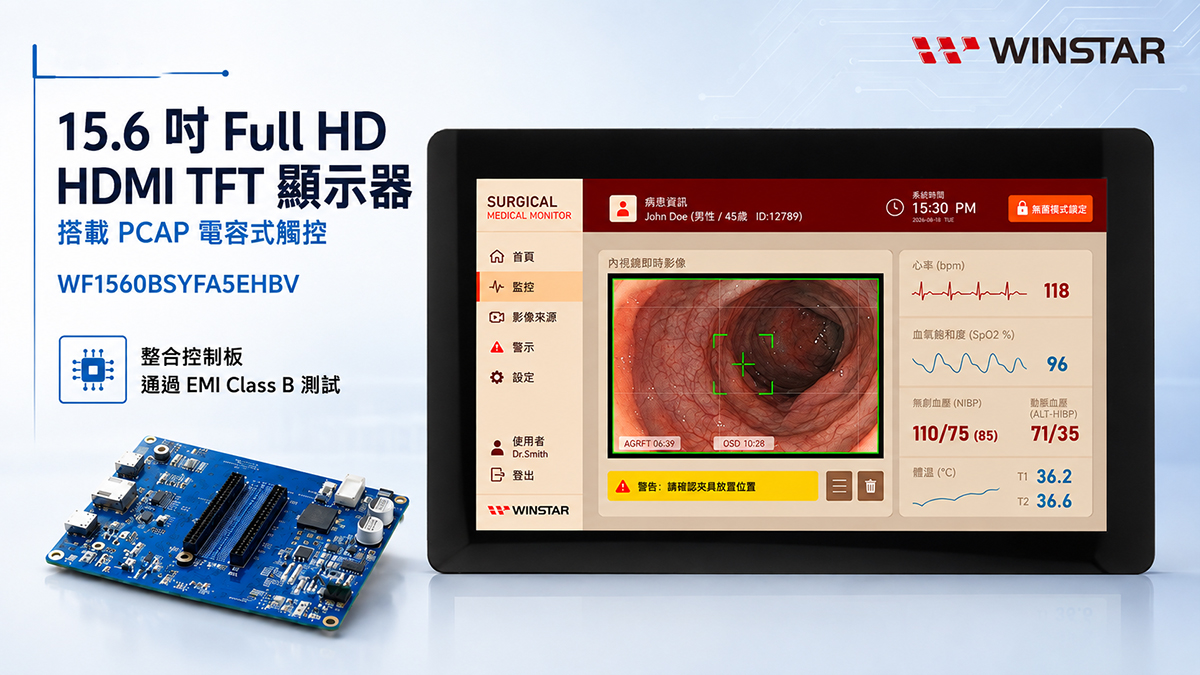

15.6 吋 Full HD HDMI TFT LCD 電容式觸控顯示器

型號 WF1560BSYFA5EHBV

►尺寸 : 15.6 吋
►解析度 : 1920x1080 像素
►視角 : 80/80/80/80 (IPS)
►介面: HDMI (DVI)
►控制器IC： LT6711A
►控制板 : 有
►亮度 (cd/m²): 800
►鐵框螺絲孔 : 無
►觸控面板: 投射電容式觸控面板 (PCAP)
►觸控點數: 1點 / 2點 / 其它選項

規格下載

索取Demo Code

產品詢問

回分類頁下一個產品

產品敘述

WF1560BSYFA5EHBV 為一款 15.6 吋 HDMI TFT LCD 顯示器，具備 Full HD 1920 x 1080 解析度、800 cd/m² 高亮度，以及 80/80/80/80 度廣視角。產品整合控制板與 PCAP 電容式觸控面板，適用於工業 HMI、電控設備、醫療設備，以及其他需要大尺寸 Full HD 觸控顯示介面的應用。

整合式控制板搭載 LT6711A，可將 HDMI 輸入訊號轉換為 eDP 訊號以驅動 TFT 面板。HDMI 輸入支援 1920 x 1080 影像訊號，不支援音訊功能。PCAP 觸控輸入採用 USB Type-C 連接器，並另設 12V 電源輸入。PCAP 電容式觸控面板可依選配支援單點或兩點觸控。

產品外形尺寸為 393.8 x 245.9 x 29.5 mm，有效區域為 344.16 x 193.59 mm，典型工作電壓為 12V。操作溫度範圍為 -20°C 至 +70°C，儲存溫度範圍為 -30°C 至 +80°C。此外，PCBA 已通過 EMI Class B 測試，針對重視電磁干擾特性的設備整合需求，提供經測試驗證的 EMI 表現。

規格圖

產品規格

規格說明

項目	規格	單位
尺寸	15.6	吋
點陣	1920 x RGB x 1080	dots
模組尺寸	393.8(W) x 245.9(H) x 29.5 (D)	mm
有效區域	344.16 x 193.59	mm
點間距	0.17925 (H) x 0.17925 (V)	mm
LCD類型	TFT全透
視角	80/80/80/80
背光類型	LED, 白色
控制器IC	LT6711A
電氣介面（邏輯）	DVI
CTP 驅動IC	ILI2511或相容IC
CTP 介面	USB
CTP FW 版本	NTR-477-FW-V02
CTP 解析度	16384 * 16384
觸控面板類型	電容式觸控面板
表面	亮面

最大絕對額定值

項目	符號	最小值	典型值	最大值	單位
工作溫度	TOP	-20	－	+70	℃
儲存溫度	TST	-30	－	+80	℃

電氣特性

工作條件

項目	符號	最小值	典型值	最大值	單位
LCM電源電壓	VDD	11.5	12.0	12.5	V
LCM電源電流	IDD	－	1308	1965	mA
LED使用壽命	－	－	30000	－	Hr

Pin功能定義

LCM PIN 定義

Pin No.	符號	功能說明
1	NC	No connection
2	5V	Raspberry Pi:Power 5V
3	GPIO02	Raspberry Pi:GPIO02
4	5V	Raspberry Pi:Power 5V
5	GPIO03	Raspberry Pi:GPIO03
6	GND	Raspberry Pi:GND
7	GPIO04	Raspberry Pi:GPIO04
8	GPIO14	Raspberry Pi:GPIO14
9	GND	Raspberry Pi:GND
10	GPIO15	Raspberry Pi:GPIO15
11	GPIO17	Raspberry Pi:GPIO17
12	BL-PWM GPIO18	Raspberry Pi:GPIO18 (Backlight Enable)
13	GPIO27	Raspberry Pi:GPIO27
14	GND	Raspberry Pi:GND
15	GPIO22	Raspberry Pi:GPIO22
16	GPIO23	Raspberry Pi:GPIO23
17	NC	No connection
18	GPIO24	Raspberry Pi:GPIO24
19	GPIO10	Raspberry Pi:GPIO10
20	GND	Raspberry Pi:GND
21	GPIO09	Raspberry Pi:GPIO09
22	GPIO25	Raspberry Pi:GPIO25
23	GPIO11	Raspberry Pi:GPIO11
24	GPIO08	Raspberry Pi:GPIO08
25	GND	Raspberry Pi:GND
26	GPIO07	Raspberry Pi:GPIO07
27	ID_SD	Raspberry Pi:ID_SD
28	ID_SC	Raspberry Pi:ID_SC
29	GPIO05	Raspberry Pi:GPIO05
30	GND	Raspberry Pi:GND
31	GPIO06	Raspberry Pi:GPIO06
32	GPIO12	Raspberry Pi:GPIO12
33	GPIO13	Raspberry Pi:GPIO13
34	GND	Raspberry Pi:GND
35	GPIO19	Raspberry Pi:GPIO19
36	GPIO16	Raspberry Pi:GPIO16
37	GPIO26	Raspberry Pi:GPIO26
38	GPIO20	Raspberry Pi:GPIO20
39	GND	Raspberry Pi:GND
40	GPIO21	Raspberry Pi:GPIO21

2.CON4

Pin No.	符號	功能說明
1	3.3V	TFT Module Power limit can only output 3.3V,100mA
2	5V	Raspberry Pi:Power 5V
3	GPIO02	Raspberry Pi:GPIO02
4	5V	Raspberry Pi:Power 5V
5	GPIO03	Raspberry Pi:GPIO03
6	GND	Raspberry Pi:GND
7	GPIO04	Raspberry Pi:GPIO04
8	GPIO14	Raspberry Pi:GPIO14
9	GND	Raspberry Pi:GND
10	GPIO15	Raspberry Pi:GPIO15
11	GPIO17	Raspberry Pi:GPIO17
12	BL-PWM GPIO18	Raspberry Pi:GPIO18 (Backlight Enable)
13	GPIO27	Raspberry Pi:GPIO27
14	GND	Raspberry Pi:GND
15	GPIO22	Raspberry Pi:GPIO22
16	GPIO23	Raspberry Pi:GPIO23
17	3.3V	TFT Module Power limit can only output 3.3V,100mA
18	GPIO24	Raspberry Pi:GPIO24
19	GPIO10	Raspberry Pi:GPIO10
20	GND	Raspberry Pi:GND
21	GPIO09	Raspberry Pi:GPIO09
22	GPIO25	Raspberry Pi:GPIO25
23	GPIO11	Raspberry Pi:GPIO11
24	GPIO08	Raspberry Pi:GPIO08
25	GND	Raspberry Pi:GND
26	GPIO07	Raspberry Pi:GPIO07
27	ID_SD	Raspberry Pi:ID_SD
28	ID_SC	Raspberry Pi:ID_SC
29	GPIO05	Raspberry Pi:GPIO05
30	GND	Raspberry Pi:GND
31	GPIO06	Raspberry Pi:GPIO06
32	GPIO12	Raspberry Pi:GPIO12
33	GPIO13	Raspberry Pi:GPIO13
34	GND	Raspberry Pi:GND
35	GPIO19	Raspberry Pi:GPIO19
36	GPIO16	Raspberry Pi:GPIO16
37	GPIO26	Raspberry Pi:GPIO26
38	GPIO20	Raspberry Pi:GPIO20
39	GND	Raspberry Pi:GND
40	GPIO21	Raspberry Pi:GPIO21

3.DVI

Pin No.	符號	I/O	功能說明
1	Rx2+	I	Channel-2 positive receiver input; low-voltage signal differential- input pair.
2	GND	P	Ground
3	Rx2-	I	Channel-2 negative receiver input; low-voltage signal differential- input pair.
4	Rx1+	I	Channel-1 positive receiver input; low-voltage signal differential- input pair.
5	GND	P	Ground
6	Rx1-	I	Channel-1 negative receiver input; low-voltage signal differential- input pair.
7	Rx0+	I	Channel-0 positive receiver input; low-voltage signal differential- input pair.
8	GND	P	Ground
9	Rx0-	I	Channel-0 negative receiver input; low-voltage signal differential- input pair.
10	RxC+	I	Clock positive receiver input; low-voltage signal differential- input pair.
11	GND	P	Ground
12	RxC-	I	Clock negative receiver input; low-voltage signal differential- input pair.
13-14	NC	-	No connection
15	SCL	I/O	DDC(Data Display Channel) Clock
16	SDA	I/O	DDC(Data Display Channel) Data
17	GND	P	Ground
18	HDMI_5V	P	Power Supply
19	Detect	I/O	Hot plug detect

I: input, O: output, P: Power

4.USB

Pin No	符號	功能說明
A1	GND	Power Ground
A4	NC	No connection
A5	NC	No connection
A6	D+	Data line +
A7	D-	Data line -
A8	NC	No connection
A9	NC	No connection
A12	GND	Power Ground
B12	GND	Power Ground
B9	NC	No connection
B8	NC	No connection
B7	D-	Data line -
B6	D+	Data line +
B5	NC	No connection
B4	NC	No connection
B1	GND	Power Ground
