15,6-Zoll Full-HD HDMI TFT-LCD mit kapazitivem PCAP-Touchscreen

Modellnummer WF1560BSYFA5EHBV

►15,6 Zoll TFT
►Auflösung: 1920x1080 pixels
►Betrachtungsrichtung: 80/80/80/80 (IPS)
►Schnittstelle: HDMI (DVI)
►Integrierter Controller:LT6711A
►Steuerplatine: Yes
►Helligkeit (cd/m²): 800
►Durchsteckrahmen: Nein
►Touchscreen: Projiziert Kapazitiver Touchscreen (PCAP)
►Touchpunkte: 1 / 2 / optional

Beschreibung

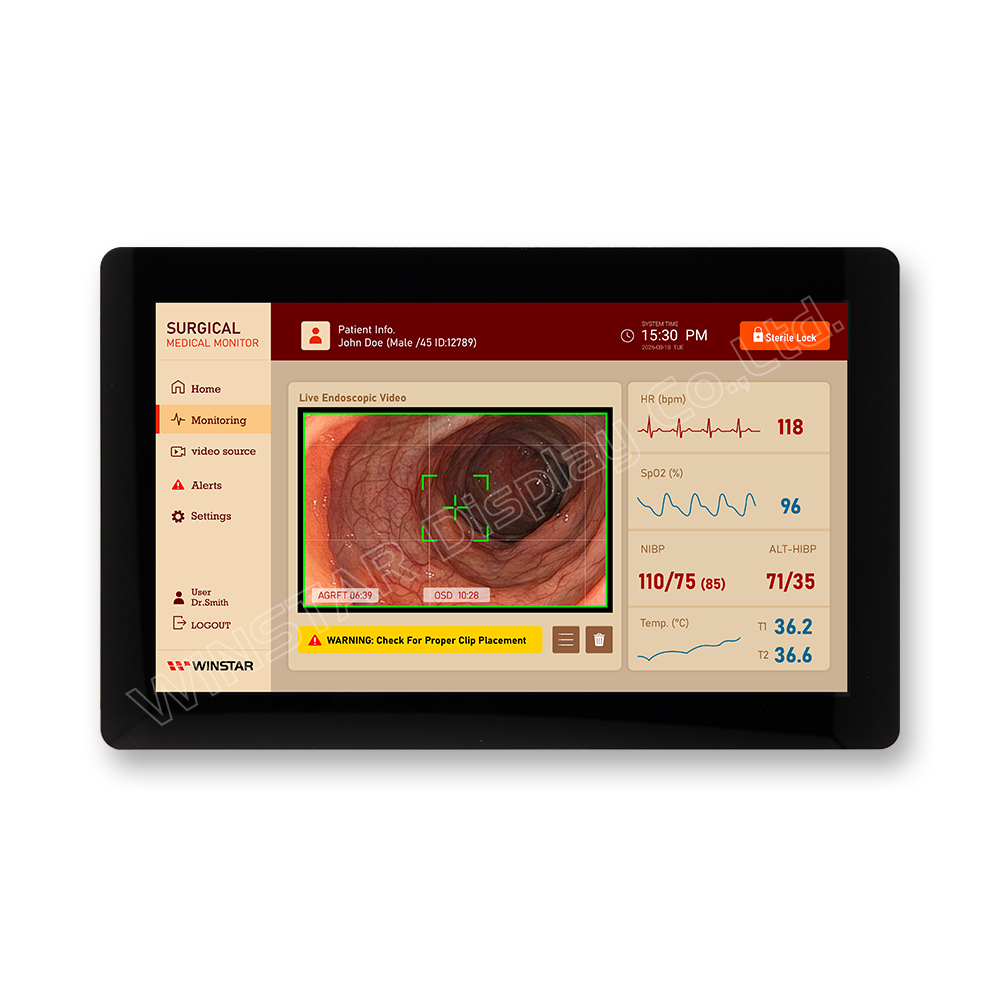

WF1560BSYFA5EHBV ist ein 15,6-Zoll HDMI TFT-LCD-Modul mit Full-HD-Auflösung von 1920 x 1080 Pixeln, einer hohen Helligkeit von 800 cd/m² und weiten Betrachtungswinkeln von 80/80/80/80 Grad. Das Modul verfügt über eine integrierte Ansteuerplatine und einen kapazitiven PCAP-Touchscreen und eignet sich für industrielle HMI-Systeme, Steuerungsgeräte, medizinische Geräte sowie weitere Anwendungen, die eine großformatige Full-HD-Touchoberfläche erfordern.

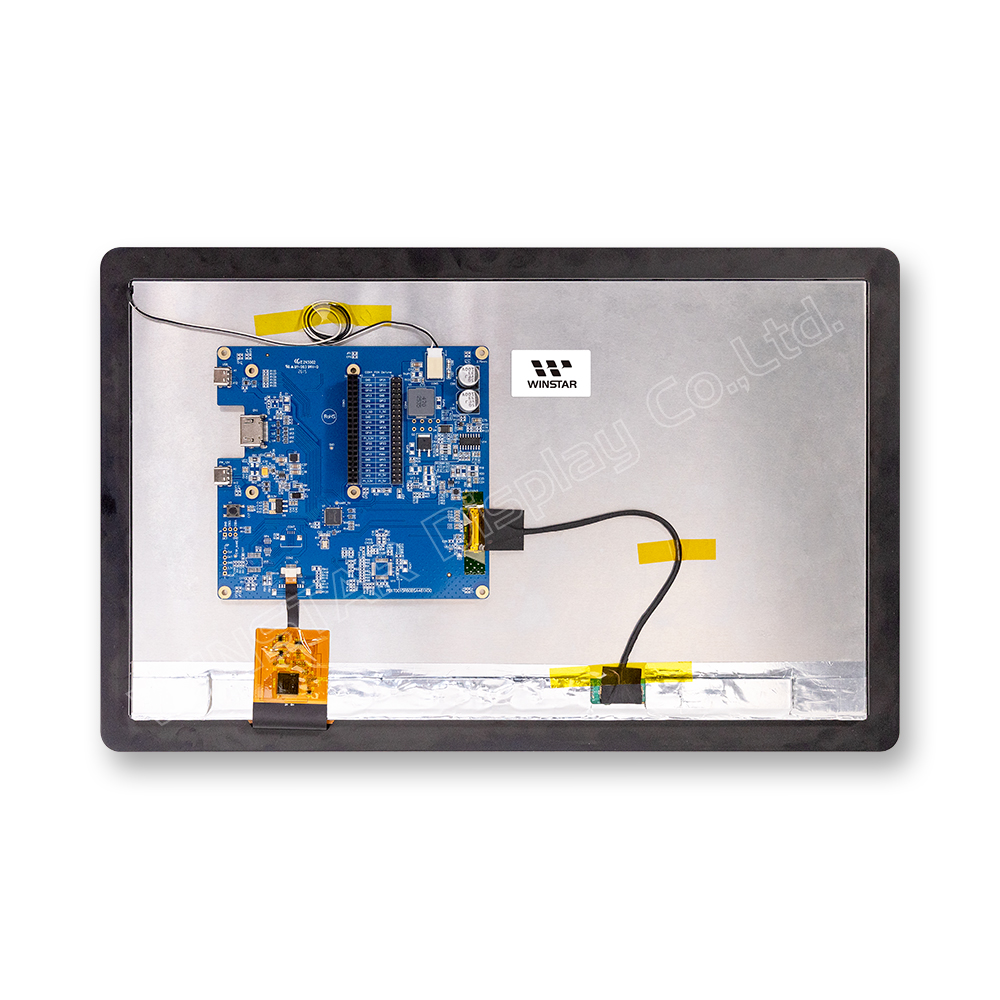

Auf der integrierten Ansteuerplatine übernimmt der LT6711A die Umsetzung des HDMI-Eingangssignals auf eDP zur Ansteuerung des TFT-Panels. Der HDMI-Eingang unterstützt Videosignale mit 1920 x 1080 Pixeln; eine Audioübertragung wird nicht unterstützt. Für die PCAP-Touchfunktion steht ein USB-Type-C-Anschluss zur Verfügung, während die Stromversorgung über einen separaten 12V-Eingang erfolgt. Je nach gewählter Ausführung unterstützt der kapazitive PCAP-Touchscreen 1-Punkt- oder 2-Punkt-Touch.

Die Modulabmessungen betragen 393,8 x 245,9 x 29,5 mm bei einer aktiven Fläche von 344,16 x 193,59 mm. Die typische Betriebsspannung beträgt 12V. Der zulässige Betriebstemperaturbereich reicht von -20°C bis +70°C, der Lagertemperaturbereich von -30°C bis +80°C. Darüber hinaus hat die PCBA die EMI-Class-B-Prüfung bestanden. Damit wurde das EMI-Verhalten für den Einsatz in Geräten geprüft, bei denen die Begrenzung elektromagnetischer Störungen eine wichtige Anforderung darstellt.

Zeichnung

WF1560BSYFA5EHBV - Contour Drawing

Technische Daten

Allgemeine Spezifikationen

Artikel Ausmaß Einheit
Größe 15.6 zoll
Punktmatrix 1920 x RGB x 1080 dots
Abmaße der modul 393.8(W) x 245.9(H) x 29.5 (D) mm
Aktiver Bereich 344.16 x 193.59 mm
Pixelabstand 0.17925 (H) x 0.17925 (V) mm
LCD-Typ TFT, schwarz, Transmissiv
Betrachtungs winkel 80/80/80/80
Hintergrundbeleuchtung Typ LED, Weiß
Integrierter Controller LT6711A
Elektrische Schnittstelle (Logik) DVI
CTP Treiber IC ILI2511 oder gleichwertig
CTP Schnittstelle USB
CTP FW-Version NTR-477-FW-V02
CTP-Auflösung 16384 * 16384
Touchscreen Projiziert Kapazitiver Touchscreen (PCAP)
Oberfläche Glanz

absolute Grenzwerte

Artikel Symbol Mindestwert typischer Wert Maximalwert Einheit
Betriebstemperatur TOP -20 +70
Lagertemperatur TST -30 +80

elektrische Eigenschaften

Betriebsbedingungen

Artikel Symbol Mindestwert typischer Wert Maximalwert Einheit
Versorgungsspannung für LCM VDD 11.5 12.0 12.5 V
Versorgungsstrom für LCM IDD 1308 1965 mA
LED-Lebensdauer 30000 Hr

Schnittstelle

Pinbelegung LCM

Pin No. Symbol Funktion
1 NC No connection
2 5V Raspberry Pi:Power 5V
3 GPIO02 Raspberry Pi:GPIO02
4 5V Raspberry Pi:Power 5V
5 GPIO03 Raspberry Pi:GPIO03
6 GND Raspberry Pi:GND
7 GPIO04 Raspberry Pi:GPIO04
8 GPIO14 Raspberry Pi:GPIO14
9 GND Raspberry Pi:GND
10 GPIO15 Raspberry Pi:GPIO15
11 GPIO17 Raspberry Pi:GPIO17
12 BL-PWM
GPIO18
Raspberry Pi:GPIO18 (Backlight Enable)
13 GPIO27 Raspberry Pi:GPIO27
14 GND Raspberry Pi:GND
15 GPIO22 Raspberry Pi:GPIO22
16 GPIO23 Raspberry Pi:GPIO23
17 NC No connection
18 GPIO24 Raspberry Pi:GPIO24
19 GPIO10 Raspberry Pi:GPIO10
20 GND Raspberry Pi:GND
21 GPIO09 Raspberry Pi:GPIO09
22 GPIO25 Raspberry Pi:GPIO25
23 GPIO11 Raspberry Pi:GPIO11
24 GPIO08 Raspberry Pi:GPIO08
25 GND Raspberry Pi:GND
26 GPIO07 Raspberry Pi:GPIO07
27 ID_SD Raspberry Pi:ID_SD
28 ID_SC Raspberry Pi:ID_SC
29 GPIO05 Raspberry Pi:GPIO05
30 GND Raspberry Pi:GND
31 GPIO06 Raspberry Pi:GPIO06
32 GPIO12 Raspberry Pi:GPIO12
33 GPIO13 Raspberry Pi:GPIO13
34 GND Raspberry Pi:GND
35 GPIO19 Raspberry Pi:GPIO19
36 GPIO16 Raspberry Pi:GPIO16
37 GPIO26 Raspberry Pi:GPIO26
38 GPIO20 Raspberry Pi:GPIO20
39 GND Raspberry Pi:GND
40 GPIO21 Raspberry Pi:GPIO21


2.CON4

Pin No. Symbol Funktion
1 3.3V TFT Module Power limit can only output 3.3V,100mA
2 5V Raspberry Pi:Power 5V
3 GPIO02 Raspberry Pi:GPIO02
4 5V Raspberry Pi:Power 5V
5 GPIO03 Raspberry Pi:GPIO03
6 GND Raspberry Pi:GND
7 GPIO04 Raspberry Pi:GPIO04
8 GPIO14 Raspberry Pi:GPIO14
9 GND Raspberry Pi:GND
10 GPIO15 Raspberry Pi:GPIO15
11 GPIO17 Raspberry Pi:GPIO17
12 BL-PWM
GPIO18
Raspberry Pi:GPIO18 (Backlight Enable)
13 GPIO27 Raspberry Pi:GPIO27
14 GND Raspberry Pi:GND
15 GPIO22 Raspberry Pi:GPIO22
16 GPIO23 Raspberry Pi:GPIO23
17 3.3V TFT Module Power limit can only output 3.3V,100mA
18 GPIO24 Raspberry Pi:GPIO24
19 GPIO10 Raspberry Pi:GPIO10
20 GND Raspberry Pi:GND
21 GPIO09 Raspberry Pi:GPIO09
22 GPIO25 Raspberry Pi:GPIO25
23 GPIO11 Raspberry Pi:GPIO11
24 GPIO08 Raspberry Pi:GPIO08
25 GND Raspberry Pi:GND
26 GPIO07 Raspberry Pi:GPIO07
27 ID_SD Raspberry Pi:ID_SD
28 ID_SC Raspberry Pi:ID_SC
29 GPIO05 Raspberry Pi:GPIO05
30 GND Raspberry Pi:GND
31 GPIO06 Raspberry Pi:GPIO06
32 GPIO12 Raspberry Pi:GPIO12
33 GPIO13 Raspberry Pi:GPIO13
34 GND Raspberry Pi:GND
35 GPIO19 Raspberry Pi:GPIO19
36 GPIO16 Raspberry Pi:GPIO16
37 GPIO26 Raspberry Pi:GPIO26
38 GPIO20 Raspberry Pi:GPIO20
39 GND Raspberry Pi:GND
40 GPIO21 Raspberry Pi:GPIO21


3.DVI

Pin No. Symbol I/O Funktion
1 Rx2+ I Channel-2 positive receiver input; low-voltage signal differential- input pair.
2 GND P Ground
3 Rx2- I Channel-2 negative receiver input; low-voltage signal differential- input pair.
4 Rx1+ I Channel-1 positive receiver input; low-voltage signal differential- input pair.
5 GND P Ground
6 Rx1- I Channel-1 negative receiver input; low-voltage signal differential- input pair.
7 Rx0+ I Channel-0 positive receiver input; low-voltage signal differential- input pair.
8 GND P Ground
9 Rx0- I Channel-0 negative receiver input; low-voltage signal differential- input pair.
10 RxC+ I Clock positive receiver input; low-voltage signal differential- input pair.
11 GND P Ground
12 RxC- I Clock negative receiver input; low-voltage signal differential- input pair.
13-14 NC - No connection
15 SCL I/O DDC(Data Display Channel) Clock
16 SDA I/O DDC(Data Display Channel) Data
17 GND P Ground
18 HDMI_5V P Power Supply
19 Detect I/O Hot plug detect

I: input, O: output, P: Power

4.USB

Pin No Symbol Funktion
A1 GND Power Ground
A4 NC No connection
A5 NC No connection
A6 D+ Data line +
A7 D- Data line -
A8 NC No connection
A9 NC No connection
A12 GND Power Ground
B12 GND Power Ground
B9 NC No connection
B8 NC No connection
B7 D- Data line -
B6 D+ Data line +
B5 NC No connection
B4 NC No connection
B1 GND Power Ground
