產品敘述

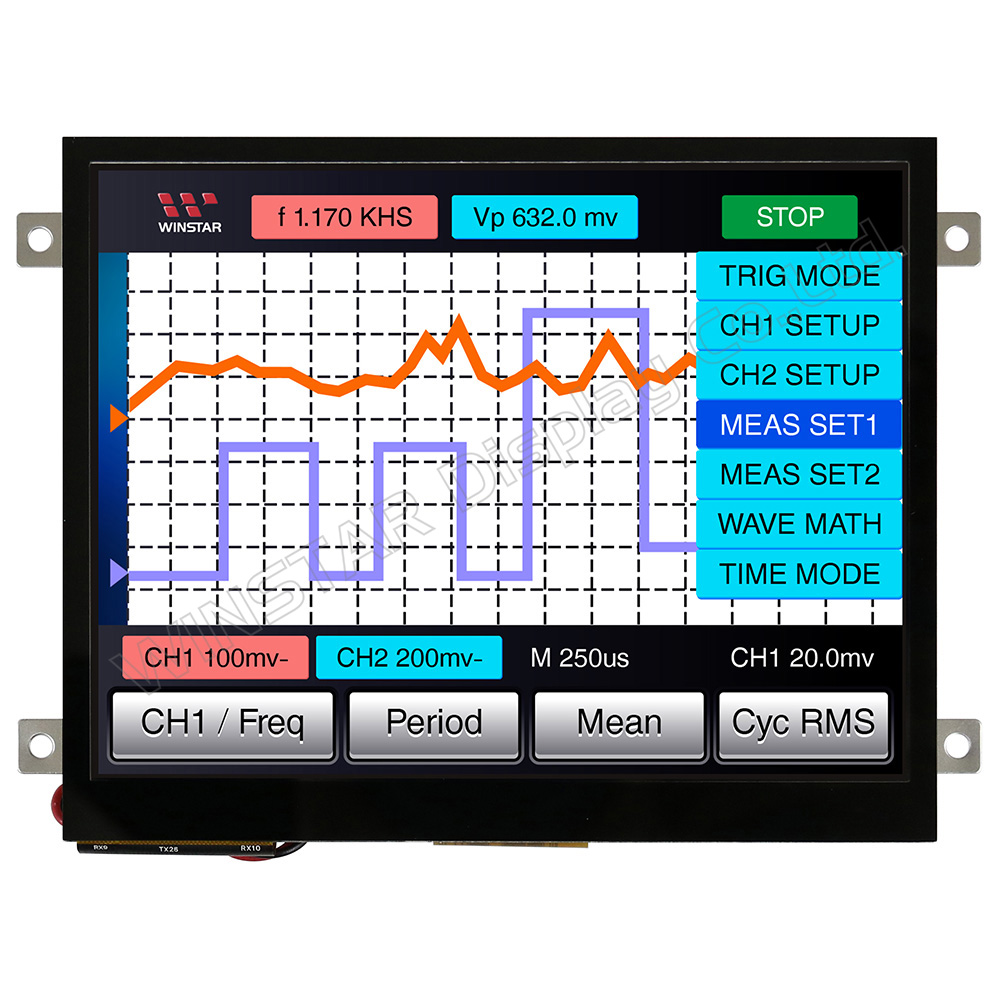

WF57A2TIBCDBG0 是一款 5.7 吋 TFT LCD 顯示器模組，搭載 SSD1963 IC 控制板和投射電容式觸控面板 (Projected Capacitive Touch Panel)。此模組具備 320x240 像素解析度，並提供 700 nits 的典型亮度，能夠在大多數環境下提供鮮明清晰的顯示效果，適用於各種需要觸控顯示器的應用，特別是工業控制系統顯示設備應用。
此模組使用 SSD1963 控制器，並統一使用 36-pin 8080 MCU 連接器，提供 8/16-bit 6800 介面選項，讓客戶可根據需求輕鬆調整介面配置。此外，第 33~36 腳位可直接供應背光電源，無需設計額外的背光電路，簡化了設計過程。
WF57A2TIBCDBG0 配備了 ILI2130 PCAP IC，支援 I2C 介面，並提供 5 點觸控功能，確保快速且精確的觸控回應，適用於高需求的觸控應用。觸控面板的控制電路與控制板電路相連，這樣能夠減少跳線設計的困難，增加產品設計的簡易性。
模組的外型尺寸為 141.12 × 101.55 mm，有效顯示區域為 115.2 × 86.4 mm，工作電壓範圍為 3.0V 至 3.3V，典型值為 3.1V，適合各種工業應用。此模組在 -20°C 至 +70°C 的環境溫度範圍內運作，儲存溫度範圍為 -30°C 至 +80°C。背光透過第 33~36 腳位供電，簡化了設計並消除了需要額外背光電路的麻煩。
此外，模組還配備了 4 個安裝螺絲孔的鐵框，便於安裝，並且具有 12 點鐘方向的最佳觀看角度，確保在各種環境下提供最佳顯示效果與觸控功能。

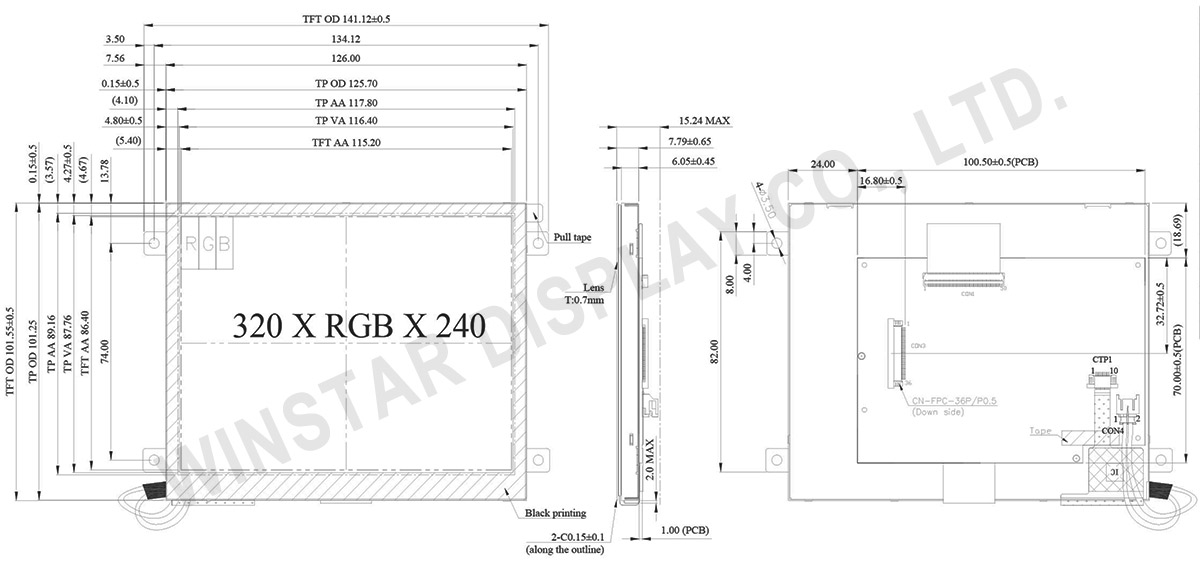

規格圖
產品規格
規格說明
| 項目 | 規格 | 單位 |
|---|---|---|
| 顯示尺寸(對角線) | 5.7 | 吋 |
| 解析度 | 320 × RGB × 240(TFT) | dots |
| 模組尺寸 | 141.12 × 101.55 × 15.24 | mm |
| 有效區域 | 115.2 × 86.4 | mm |
| 點間距 | 0.12 × 0.36 | mm |
| LCD類型 | TFT, 正常白, 透射性 | |
| 視角 | 12點鐘方向 | |
| 灰階反轉 | 6點鐘方向 | |
| 長寬比 | 4:3 | |
| 背光類型 | LED ,正常白 | |
| 控制器 IC | SSD1963 | |
| TFT介面 | Digital 8080 family MPU 8bit/16bit | |
| CTP FW 版本 | 0x07.0x00.0x00.0x00.0xA2.0x01.0x57.0x00 | |
| CTP IC | ILI2130 或相容IC | |
| CTP 介面 | I2C | |
| CTP 解析度 | 16384*16384 | |
| 觸控面板類型 | 電容式觸控面板(CTP) | |
| 表面 | 亮面 | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -20 | － | +70 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
電氣特性
1. 工作條件: (CON3.Pin1=GND, Pin2=VDD)
| 項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|---|
| LCM供電電壓 | VDD | － | 3.0 | 3.1 | 3.3 | V |
| LCM供電電流 | IDD | － | － | 480 | 720 | mA |
2. 背光驅動條件 (CON3.Pin33,34=VLED-, Pin35,36=VLED+)
| 範圍 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| LED驅動器的工作電流 | VLED=5V | - | 370 | 555 | V |
| 耗電量 | VLED=5V | - | 1850 | 2775 | V |
| LED驅動電源電壓 | VLED+ | - | 5 | - | V |
| LED使用壽命 | - | 50,000 | - | - | mA |
Pin功能定義
LCM PIN 定義 (CON3)
| Pin | 符號 | 功能說明 |
|---|---|---|
| 1 | GND | System ground pin of the IC . Connect to system ground. |
| 2 | VDD | Power Supply : +3.3V |
| 3 | BLE | Backlight control signal , H: On \ L: Off |
| 4 | D/C | Data/Command select |
| 5 | WR | Write strobe signal |
| 6 | RD | Read strobe signal |
| 7 | DB0 | Data bus |
| 8 | DB1 | Data bus |
| 9 | DB2 | Data bus |
| 10 | DB3 | Data bus |
| 11 | DB4 | Data bus |
| 12 | DB5 | Data bus |
| 13 | DB6 | Data bus |
| 14 | DB7 | Data bus |
| 15 | DB8 | Data bus (When select 8bits Mode, this pin is NC) |
| 16 | DB9 | Data bus (When select 8bits Mode, this pin is NC) |
| 17 | DB10 | Data bus (When select 8bits Mode, this pin is NC) |
| 18 | DB11 | Data bus (When select 8bits Mode, this pin is NC) |
| 19 | DB12 | Data bus (When select 8bits Mode, this pin is NC) |
| 20 | DB13 | Data bus (When select 8bits Mode, this pin is NC) |
| 21 | DB14 | Data bus (When select 8bits Mode, this pin is NC) |
| 22 | DB15 | Data bus (When select 8bits Mode, this pin is NC) |
| 23 | NC | No connect |
| 24 | CTP_INT | CTP_ External interrupt to the host |
| 25 | CS | Chip select |
| 26 | RESET | Hardware reset |
| 27 | LR | Left / right selection; Default L/R=H |
| 28 | UD | Up/down selection; ; Default U/D=L |
| 29 | CTP_SCL | CTP_SPI Slave mode, chip select, active low / I2C clock input |
| 30 | CTP_SDA | CTP_ SPI Slave mode, data input / I2C data input and output |
| 31 | CTP_RST | CTP_ External Reset, Low is active |
| 32 | NC | No connect |
| 33 | VLED- | Power for LED Driver IC(GND) |
| 34 | VLED- | Power for LED Driver IC(GND) |
| 35 | VLED+ | Power for LED Driver IC(+5V) |
| 36 | VLED+ | Power for LED Driver IC(+5V) |
