Écran Couleur TFT 320x240 avec Carte Contrôleur LCD
N° de modèle WF57A2TIBCDBG0
►Dimension 5.7 pouces
►Résolution d’écra: 320 x 240 points
►Vue préférentielle 12h
►Interface : MCU
►Contrôleur IC：SSD1963
►Carte de contrôle: Yes
►Luminosité (Cd/m²): 700
►Cadre de maintien avec points de fixation: Yes
►Dalle tactile: Avec dalle tactile capacitive (PCAP)
►Points tactiles : 5 Doigt
►O-Film : Option
Description
Le WF57A2TIBCDBG0 est un écran TFT de 320 x 240 avec une carte contrôleur SSD1963 et un connecteur à 36 broches intégré. Ce modèle est proposé avec des options de 8 bits ou 16 bits et un numéro de broche déjà défini. Les broches 33 à 36 sont utilisées comme alimentation pour le rétroéclairage ; par conséquent, il n’est pas nécessaire de concevoir un circuit de rétroéclairage supplémentaire. L'écran WF57A2TIBCDBG0 a une dimension de module de 141,12 x 101,55 mm et comprend un écran tactile capacitif projeté (PCAP) sur le module.

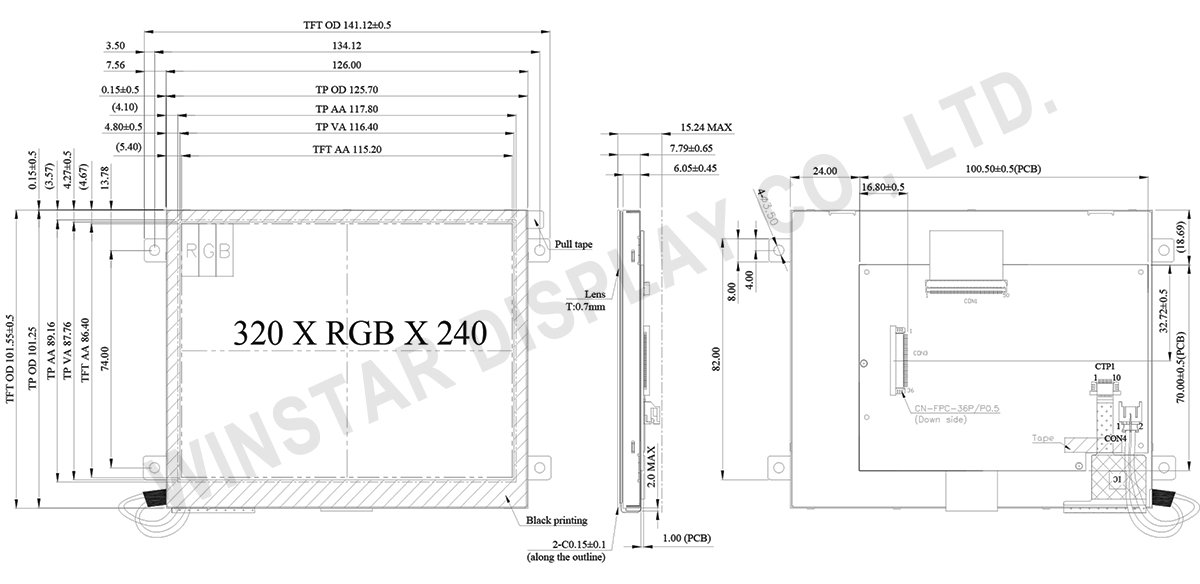

DESSIN
SPÉCIFICATIONS
Interface
| Pin | Symbole | Fonction |
|---|---|---|
| 1 | GND | System ground pin of the IC . Connect to system ground. |
| 2 | VDD | Power Supply : +3.3V |
| 3 | BLE | Backlight control signal , H: On \ L: Off |
| 4 | D/C | Data/Command select |
| 5 | WR | Write strobe signal |
| 6 | RD | Read strobe signal |
| 7~14 | DB0~DB7 | Data bus |
| 15~22 | DB8~DB15 | Data bus (When select 8bits Mode, this pin is NC) |
| 23 | NC | No connect |
| 24 | CTP_INT | CTP_ External interrupt to the host |
| 25 | CS | Chip select |
| 26 | RESET | Hardware reset |
| 27 | LR | Left / right selection; Default L/R=H |
| 28 | UD | Up/down selection; ; Default U/D=L |
| 29 | CTP_SCL | CTP_SPI Slave mode, chip select, active low / I2C clock input |
| 30 | CTP_SDA | CTP_ SPI Slave mode, data input / I2C data input and output |
| 31 | CTP_RST | CTP_ External Reset, Low is active |
| 32 | NC | No connect |
| 33~34 | VLED- | Power for LED Driver IC(GND) |
| 35~36 | VLED+ | Power for LED Driver IC(+5V) |
Spécifications générales
| Article | Dimensions | Unité |
|---|---|---|
| Dimension | 5.7 | pouce |
| Matrice de points | 320 × RGB × 240(TFT) | points |
| Dimensions du module | 141.12 × 101.55 × 15.24 | mm |
| Zone active | 115.2 × 86.4 | mm |
| Pas des points | 0.12 × 0.36 | mm |
| Type de LCD | TFT, Blanc, Transmissif | |
| Vue préférentielle | 12 o'clock | |
| Inversion de sens de l'échelle de gris | 6 o'clock | |
| Rapport d'aspect | 4:3 | |
| Type de rétroéclairage | LED , Blanc | |
| Contrôleur IC | SSD1963 | |
| TFT Interface | Digital 8080 family MPU 8bit/16bit | |
| PCAP FW Version | 0x07.0x00.0x00.0x00.0xA2.0x01.0x57.0x00 | |
| PCAP IC | ILI2130 | |
| PCAP Interface | I2C | |
| PCAP Résolution | 16384*16384 | |
| Avec/sans dalle tactile | Avec dalle tactile capacitive | |
| Surface | Reflets | |
Valeurs nominales maximales absolues
| Article | Symbole | Min | Typ | Max | Unité |
|---|---|---|---|---|---|
| Température de fonctionnement | TOP | -20 | － | +70 | ℃ |
| Température de stockage | TST | -30 | － | +80 | ℃ |
Caractéristiques électroniques
| Article | Symbole | État | Min | Typ | Max | Unité |
|---|---|---|---|---|---|---|
| Supply Voltage For LCM | VDD | － | 3.0 | 3.1 | 3.3 | V |
| Supply Current For LCM | IDD | － | － | 480 | 720 | mA |
