產品敘述

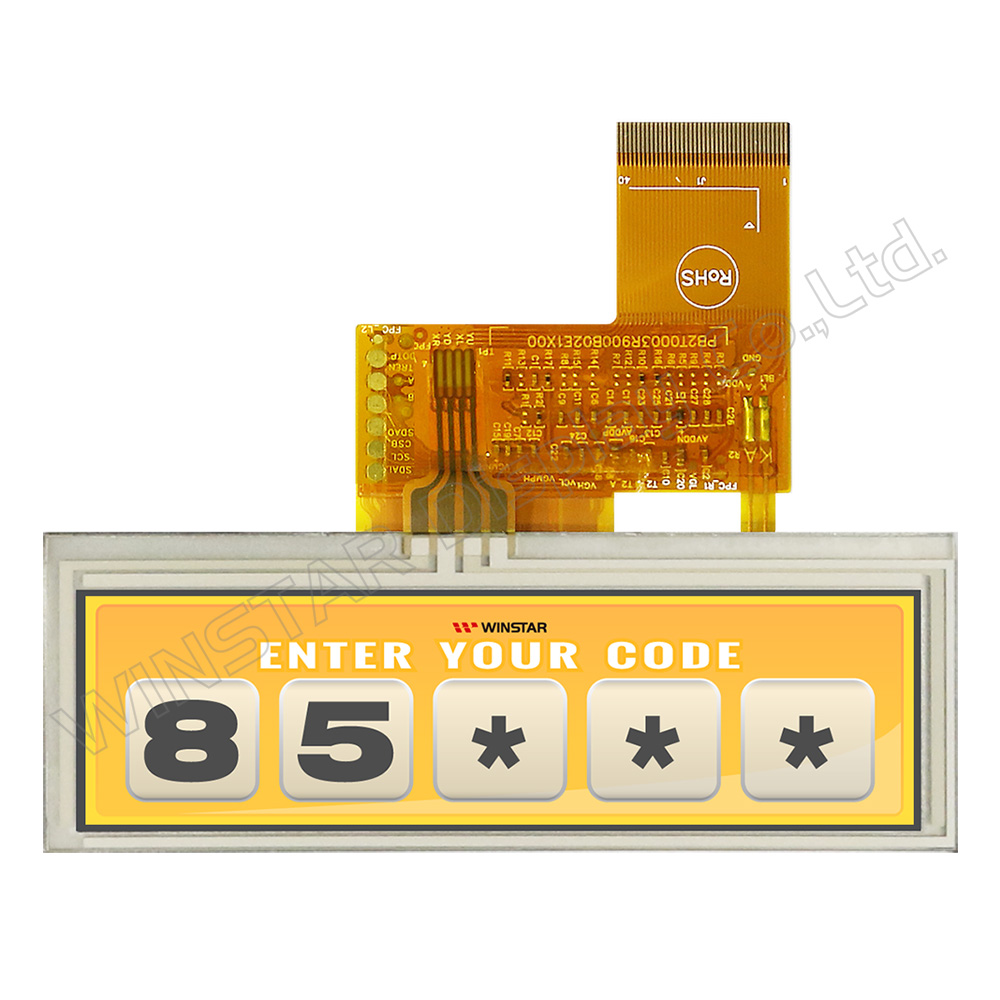

WF39CTIASDNT0為3.9吋帶有電組式觸控面板TFT LCD 模組，模組解析度為480x128 dots，內建HX8278-A驅動IC，為24-bit RGB通訊介面。 典型值電源電壓為3.3V；支援SYNC 模式或DE模式，預設為SYNC模式。模組亮度350 nits; 對比度500，12點鐘俯視角，灰階反轉方向為6點鐘。模組表面使用亮面玻璃。WF39CTIASDNT0工作溫度為-20℃~+70℃，儲存溫度為-30℃~+80℃。
WF39C系列，我們還提供電容式觸控面板模組，另外還有高亮度版本供客戶選擇。WF39C為俯視角(12 o'clock)，若您的需求為仰視角(6 o'clock) 請選擇WF39B系列Bar TFT模組。

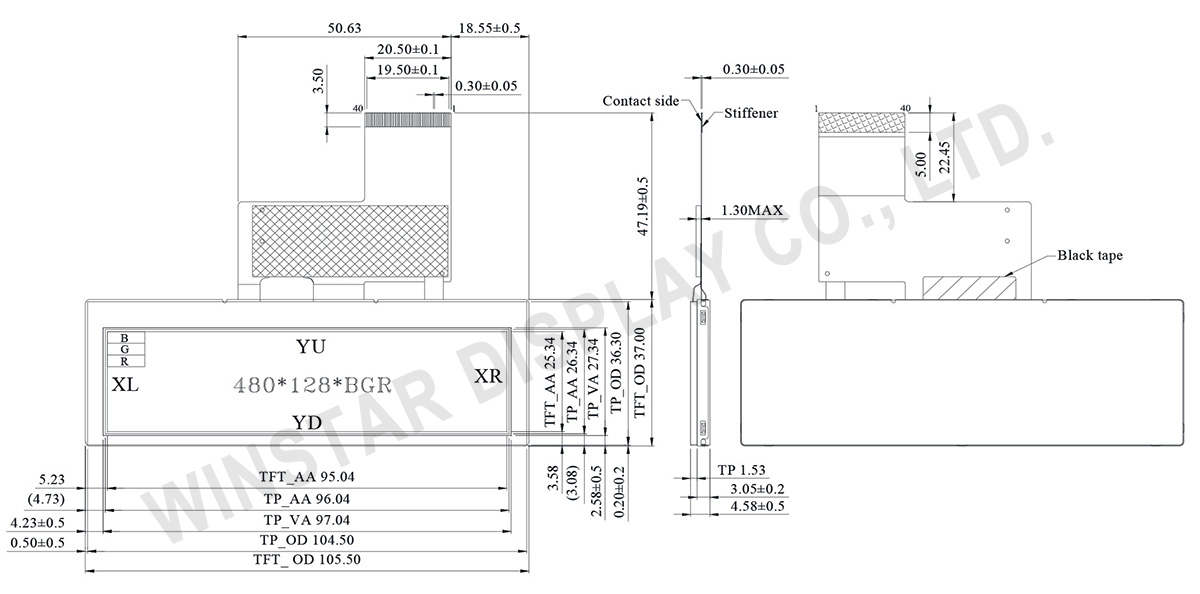

規格圖
產品規格
Pin功能定義
LCM PIN 定義
| No. | 符號 | 功能說明 |
|---|---|---|
| 1 | VLED- | Backlight LED Cathode |
| 2 | VLED+ | Backlight LED Anode. |
| 3 | GND | System Ground |
| 4 | VCC | Power supply for logic operation |
| 5~12 | R0~R7 | Data bus |
| 13~20 | G0~G7 | Data bus |
| 21~28 | B0~B7 | Data bus |
| 29 | GND | System Ground |
| 30 | DCLK | Pixel clock signal |
| 31 | DISP | Display on/off control |
| 32 | HSYNC | Horizontal Sync signal |
| 33 | VSYNC | Vrtical Sync signal |
| 34 | NC | No connection (Option DE) |
| 35 | NC | No connection |
| 36 | GND | System Ground |
| 37 | XL | Left electrode |
| 38 | YU | Top electrode |
| 39 | XR | Right electrode |
| 40 | YD | Bottom electrode |
規格說明
| 項目 | 規格 | 單位 |
|---|---|---|
| 顯示尺寸(對角線) | 3.9 | 吋 |
| 點陣(解析度) | 480 ×128 × RGB (TFT) | dots |
| 模組尺寸 | 105.5(W) × 37.0(H) × 4.58(D) | mm |
| 有效區域 | 95.04 × 25.34 | mm |
| 點間距 | 0.066(W) × 0.198(H) | mm |
| LCD 類型 | TFT, 平常白, 透射式 | |
| 視角 | 12點鐘方向 | |
| 灰階反轉 | 6點鐘方向 | |
| 長寬比 | Bar Type | |
| 驅動IC | HX8278-A 或相容IC | |
| TFT介面 | RGB-24BIT | |
| 背光類型 | LED, 平常白 | |
| 觸控面板類型 | 電阻式觸控面板 | |
| 表面 | 防眩光 | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -20 | － | +70 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
電器特性
工作條件
| 項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|---|
| LCM電源電壓 | VCC | - | 3.0 | 3.3 | 3.6 | V |
| LCM電源電流 | ICC | - | - | 15 | 25 | mA |
