產品敘述

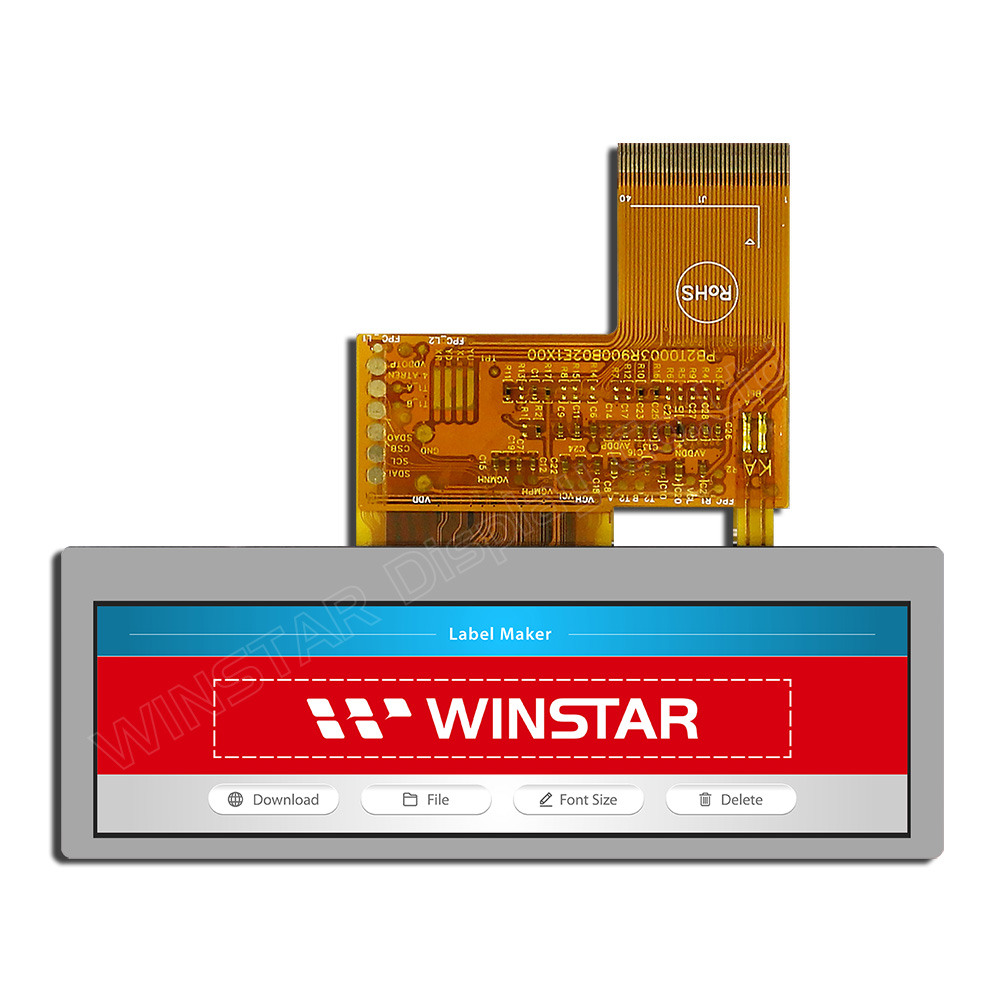

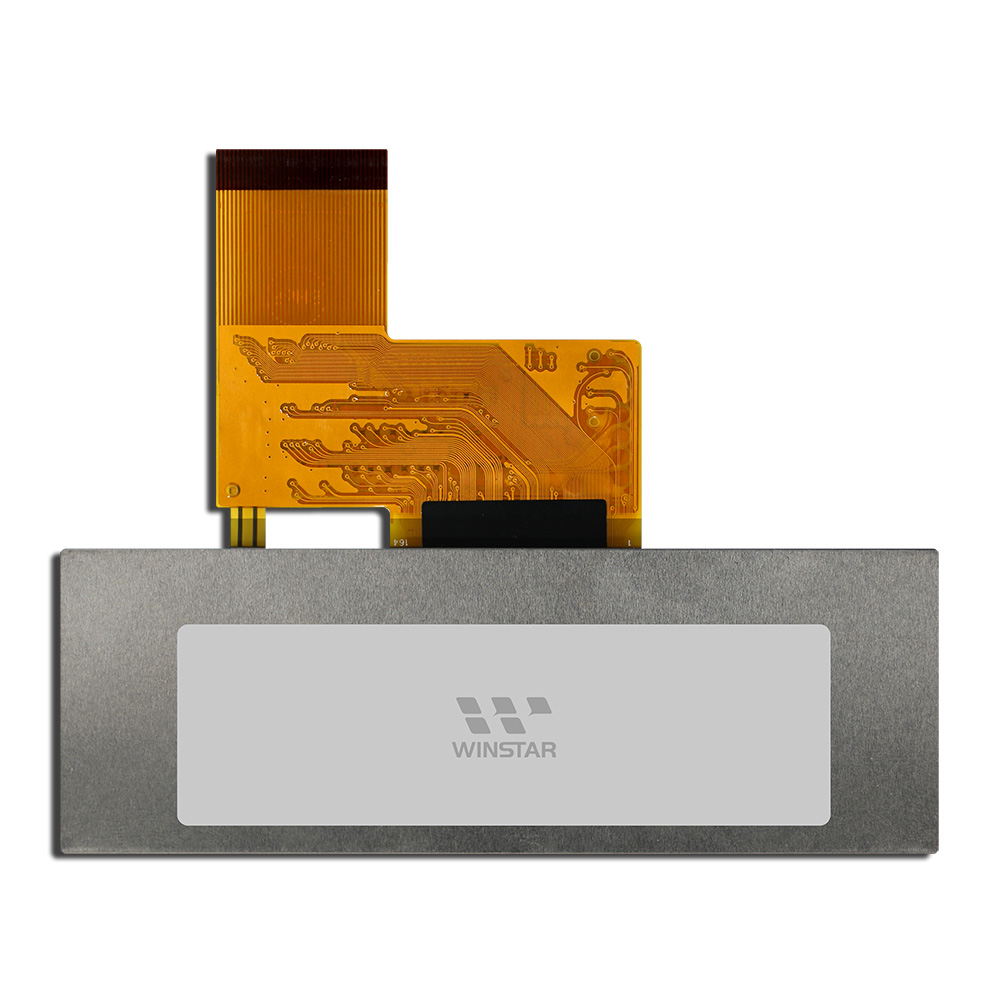

華凌發表一款新版3.9吋的長條型Bar TFT液晶顯示器模組 WF39C系列，面板解析度480x128 pixel。WF39CTIASDNN0內建Driver IC X8278-A，支援24-bit RGB介面，模組3.3V驅動 (典型值)，支援SYNC mode 或DE mode模式，預設SYNC mode; 模組亮度為500 nits; 對比度500，視角為12點鐘方向，灰階反轉6點鐘方向。此款模組的工作溫度是-20℃至+70℃，儲存溫度是-30℃至+80℃。WF39C系列提供電容式觸控面板和電阻式觸控面板以及高亮版本供客戶選擇。WF39C視角為12點鐘方向，若您需求6點鐘視角，請選WF39B型號。
此款3.9" WF39C寬屏幕Bar TFT顯示器色彩飽和鮮艷，畫質清晰非常適用於伺服器、音響系統、工業儀器、車載、對講電話裝置、安全監控系統、醫療儀器、與工控設備等操控面板應用。

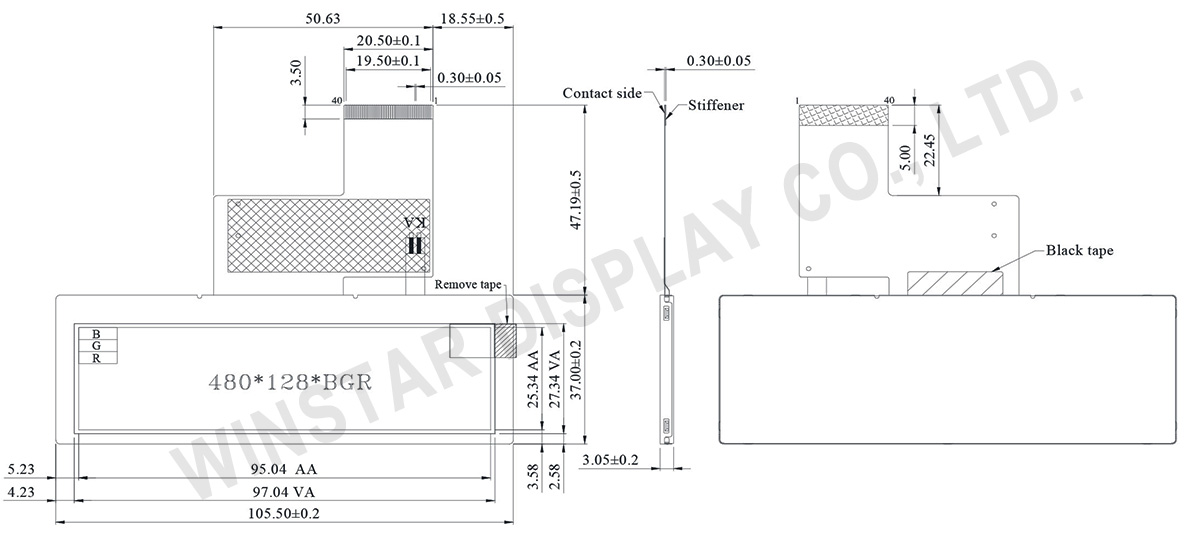

規格圖
產品規格
Pin功能定義
LCM PIN Definition
| No. | 符號 | 功能說明 |
|---|---|---|
| 1 | VLED- | Backlight LED Cathode |
| 2 | VLED+ | Backlight LED Anode. |
| 3 | GND | System Ground |
| 4 | VCC | Power supply for logic operation |
| 5~12 | R0~R7 | Data bus |
| 13~20 | G0~G7 | Data bus |
| 21~28 | B0~B7 | Data bus |
| 29 | GND | System Ground |
| 30 | DCLK | Pixel clock signal |
| 31 | DISP | Display on/off control |
| 32 | HSYNC | Horizontal Sync signal |
| 33 | VSYNC | Vrtical Sync signal |
| 34 | NC | No connection (Option DE) |
| 35 | NC | No connection |
| 36 | GND | System Ground |
| 37 | NC | No connection (Option XR for RTP) |
| 38 | NC | No connection (Option YD for RTP) |
| 39 | NC | No connection (Option XL for RTP) |
| 40 | NC | No connection (Option YU for RTP) |
規格說明
| 項目 | 規格 | 單位 |
|---|---|---|
| 顯示尺寸(對角線) | 3.9 | 吋 |
| 點陣(解析度) | 480 ×128 × RGB (TFT) | dots |
| 模組尺寸 | 105.5(W) × 37.0(H) × 3.05(D) | mm |
| 有效區域 | 95.04 × 25.34 | mm |
| 點間距 | 0.066(W) × 0.198(H) | mm |
| LCD 類型 | TFT, 平常白, 透射式 | |
| 視角 | 12點鐘方向 | |
| 灰階反轉 | 6點鐘方向 | |
| 長寬比 | Bar Type | |
| 驅動IC | HX8278-A 或相容IC | |
| TFT介面 | RGB-24BIT | |
| 背光類型 | LED, 平常白 | |
| 觸控面板類型 | 無觸控面板 | |
| 表面 | 防眩光 | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -20 | － | +70 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
電器特性
| 項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|---|
| LCM電源電壓 | VCC | - | 3.0 | 3.3 | 3.6 | V |
| LCM電源電流 | ICC | - | - | 15 | 25 | mA |
