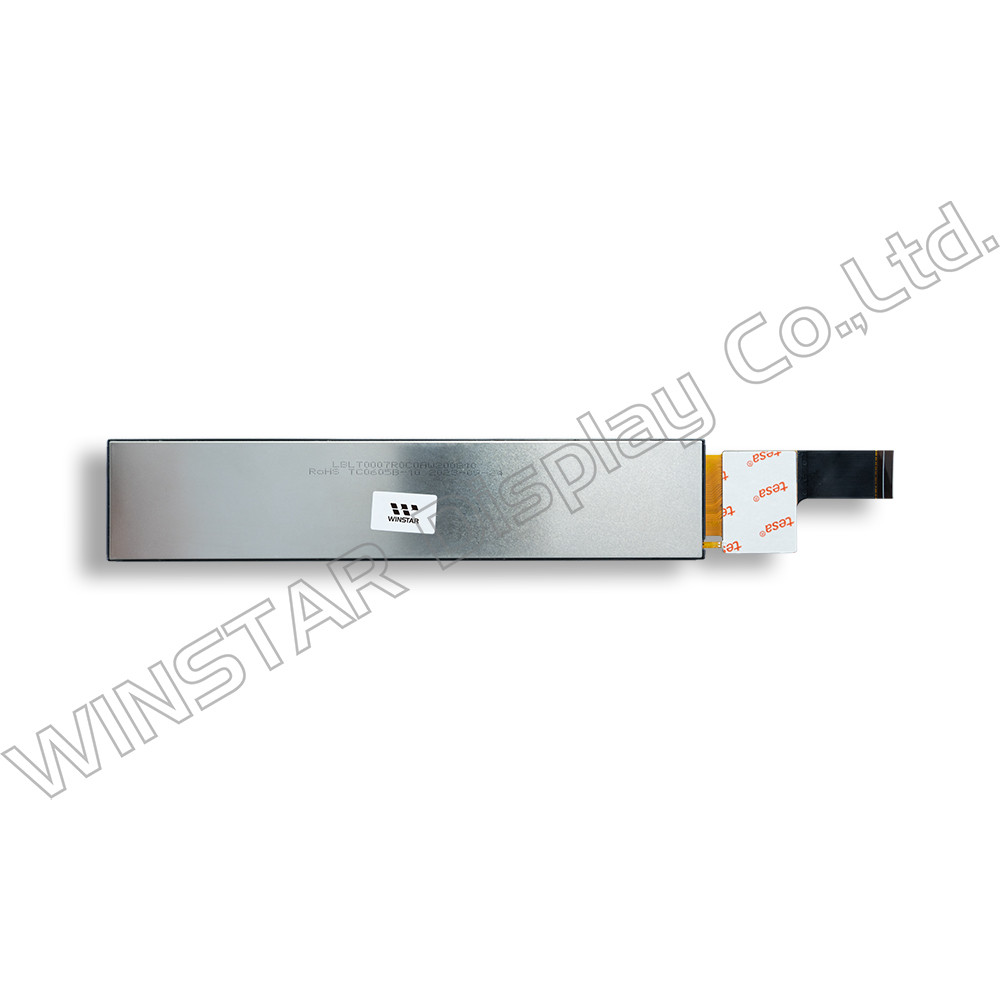

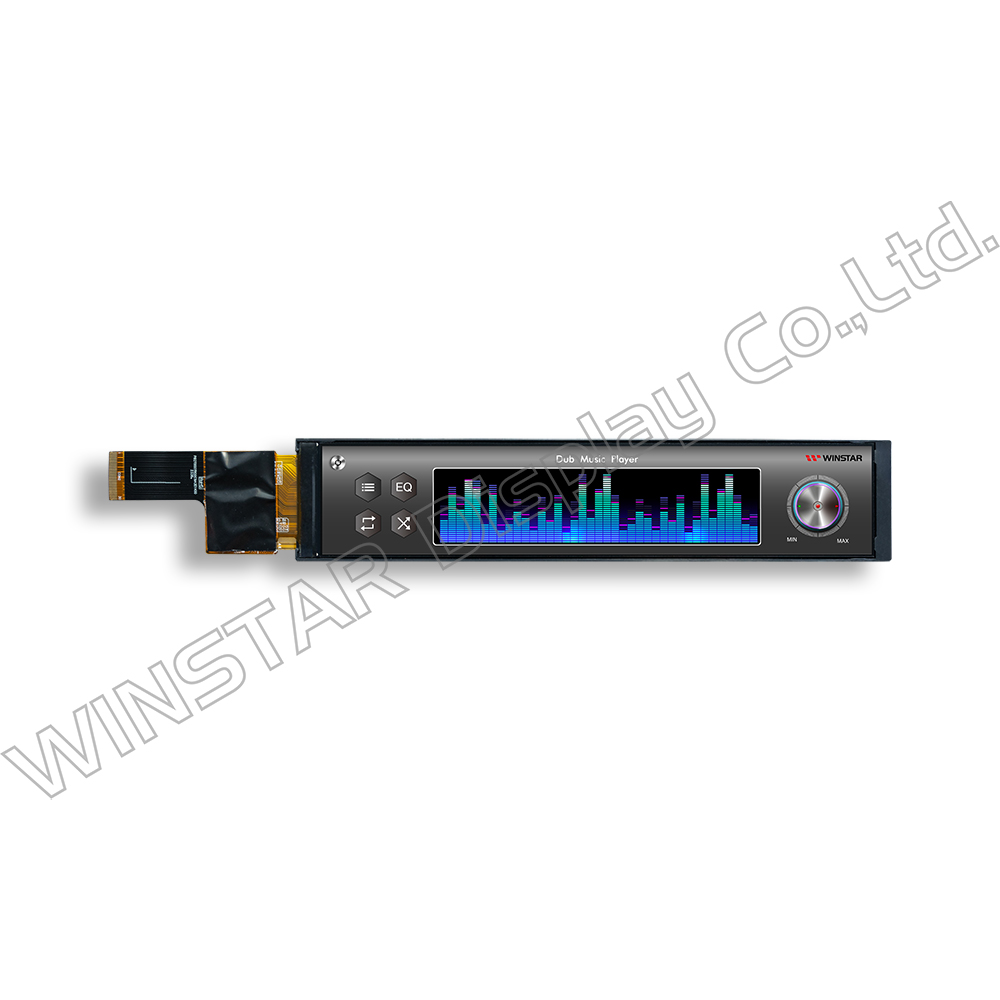

7吋 280x1424 長條形 IPS TFT-LCD 顯示模組
型號 WF70C9TYAB4MNN0
►尺寸: 7吋 (直屏)
►解析度: 280×1424 dots
►視角: IPS
►介面: MIPI DSI
►驅動IC : OTA7290N-C
►控制板: 無
►亮度(cd/m²): 500
►鐵框螺絲孔: 無
►觸控面板: 無
產品敘述
WF70C9TYAB4MNN0是一款7吋長條形TFT液晶顯示器，模組尺寸為 38.2 x 186.62 mm，有效區域為33.6 x 170.88 mm。這款280 x 1424 高像素的液晶顯示器，視覺效果極佳並採用 IPS 技術，視野角度廣廣 (左80/右80/上80/下80度)。支援MIPI DSI介面，能夠進行高速數據傳輸和高速時序傳輸，內建OTA7290N-C驅動IC。
此款TFT模組支援全彩顯示，提高其耐用性，呈現更好的光學清晰度，並廣泛應用於Audio音響、音控台、1U (機架單位) 高度的設備。該顯示器的供電電壓範圍為3.0V至3.6V , (典型值為 3.3V)。此模組工作溫度範圍-20 至 +70 °C，儲存溫度範圍為-30 至 +80°C。
此款TFT模組支援全彩顯示，提高其耐用性，呈現更好的光學清晰度，並廣泛應用於Audio音響、音控台、1U (機架單位) 高度的設備。該顯示器的供電電壓範圍為3.0V至3.6V , (典型值為 3.3V)。此模組工作溫度範圍-20 至 +70 °C，儲存溫度範圍為-30 至 +80°C。
規格圖
Data source ref:WF70C9TYAB4MNN0
產品規格
Pin功能定義
LCM PIN 定義
| Pin No. | 符號 | 說明 |
|---|---|---|
| 1 | GND | Ground. |
| 2 | D3N | MIPI data input pins |
| 3 | D3P | |
| 4 | GND | Ground. |
| 5 | D2N | MIPI data input pins |
| 6 | D2P | |
| 7 | GND | Ground. |
| 8 | CLKN | MIPI clock input pins. |
| 9 | CLKP | |
| 10 | GND | Ground. |
| 11 | D1N | MIPI data input pins |
| 12 | D1P | |
| 13 | GND | Ground. |
| 14 | D0N | MIPI data input pins |
| 15 | D0P | |
| 16 | GND | Ground. |
| 17 | GND | Ground. |
| 18 | TE | Tearing effect output pin to synchronize to frame writing. If not used, open this pin |
| 19 | RESET | Reset signal pin |
| 20 | GND | Ground. |
| 21-23 | VCC | Power supply |
| 24 | GND | Ground. |
| 25-26 | NC | Not connect |
| 27-28 | VLED- | LED cathode |
| 29-30 | VLED+ | LED anode |
規格說明
| 項目 | 標準尺寸 | 單位 |
|---|---|---|
| 顯示尺寸(對角線) | 7.0 |
吋 |
| 點陣(解析度) | 280 x RGB x 1424(TFT) |
dots |
| 模組尺寸 | 38.2 x 186.62 x 4.03 | mm |
| 有效區域 | 33.6 x 170.88 | mm |
| 像素間距 | 0.12 x 0.12 | mm |
| LCD類型 | TFT, 全透 | |
| 視角 | 80/80/80/80 | |
| 長寬比 | 1:5 | |
| 驅動IC | OTA7290N-C | |
| 介面 | 4-Lanes MIPI | |
| 背光類型 | LED,白色 | |
| 觸控面板類型 | 無觸控面板 | |
| 表面 | 防眩光 | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -20 | － | +70 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
電氣特性
工作條件
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| Analog Supply voltage | VCC | 3.0 | 3.3 | 3.6 | V |
| Analog supply current | ICC | － | 115 | 175 | mA |
| 邏輯輸入電壓 | VIH | 0.7*VCC | － | VCC | V |
| VIL | GND | － | 0.3*VCC | V |
背光驅動條件
| 參數 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| LED current | － | － | 120 | － | mA |
| LED voltage | VLED+ | 5.5 | 6.0 | 6.8 | V |
| LED使用壽命 | － | － | 50,000 | － | Hr |
