產品敘述

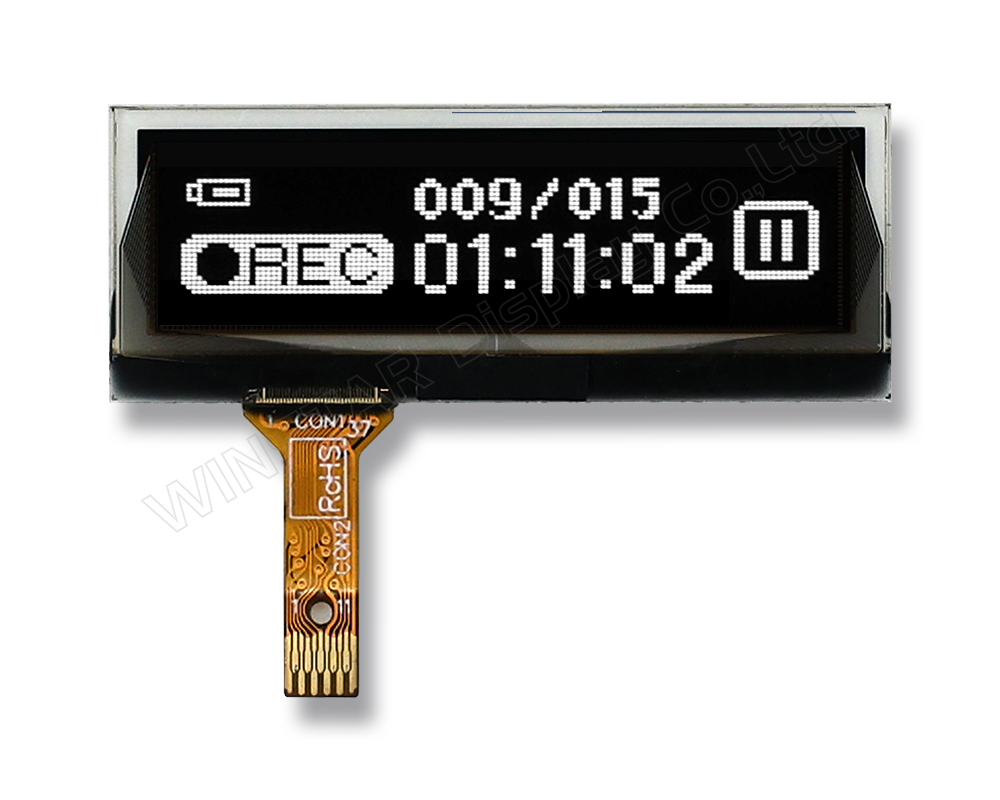

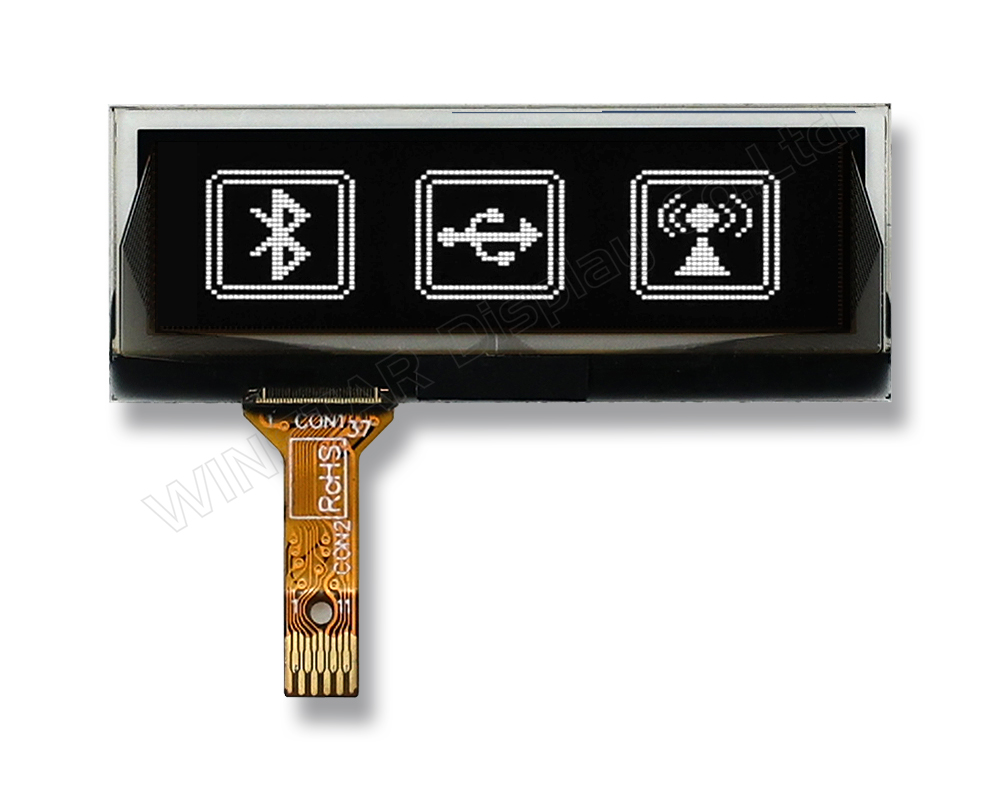

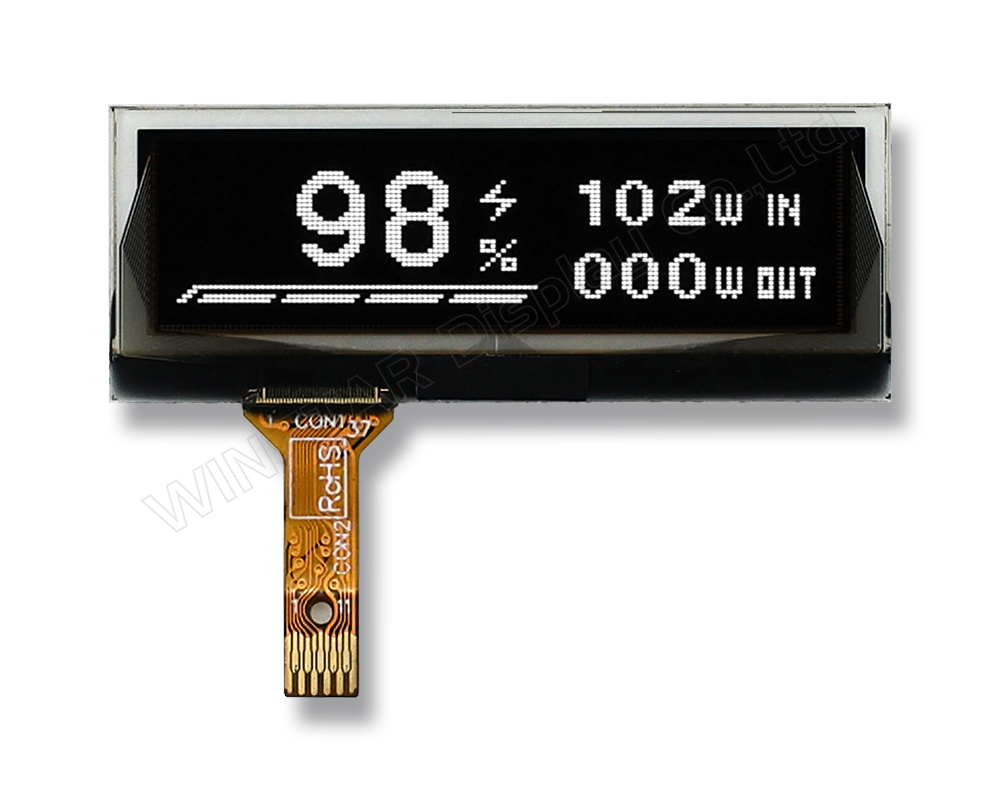

WEO012840A 1.3 吋 OLED 顯示器是一款高效能的繪圖型形模組，適用於電競鍵盤、網路設備等應用。具有 128x40 解析度，這款小巧的顯示器提供卓越的清晰度和生動的視覺效果，是各類需要小型高品質顯示螢幕的設備的理想選擇。擁有高達 10,000:1 的對比度，保證清晰的文字和圖像。

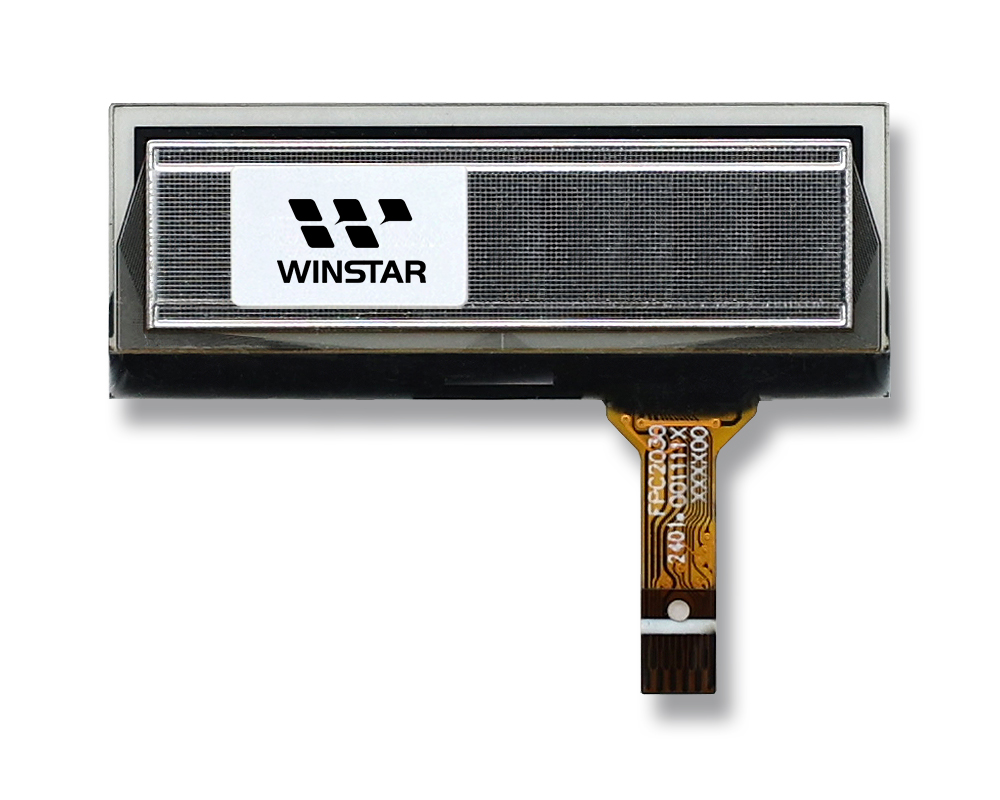

這款 1.3 吋 OLED 顯示器採用了 COG (Chip-on-Glass) 結構，提供一個小巧而高效的設計，非常適合空間受限的應用。靈活的 FPC (柔性印刷電路板) 稍微偏左，而 IC 則位於模組的中央。此設計確保了模組的緊湊性，並便於靈活地整合到各種硬體配置中。該模組由 SH1106G-0E 控制器 IC 驅動，同時提供 SPI 和 I2C 介面選項，並且可選擇帶偏光片和無偏光片版本，讓您能根據具體需求選擇最合適的配置。OLED 顯示顏色為白色，但實際上顯示略帶紅色偏差。
WEO012840A OLED 顯示器擁有令人印象深刻的工作溫度範圍，從 -40°C 到 +80°C，設計上能夠在極端環境下穩定運作。它的小巧尺寸、輕巧設計和卓越的清晰度，使其成為電競設備、網路設備及其他需要高品質小型顯示螢幕的設備的理想解決方案。

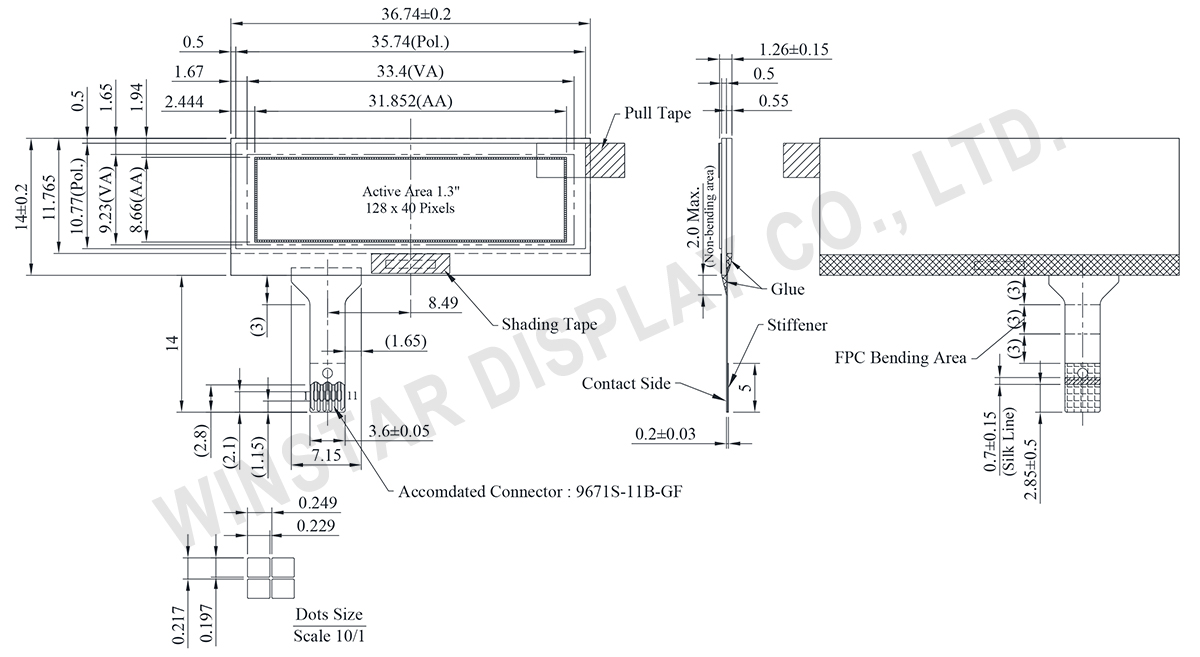

規格圖
Data Source ref: WEO012840AWAP3N00000
產品規格
規格說明
| 項目 | 尺寸 | 單位 |
|---|---|---|
| 點陣 | 128 x 40 | － |
| 模組尺寸 | 36.74 × 14.00 × 1.26 | mm |
| 有效區域 | 31.852 × 8.66 | mm |
| 像素大小 | 0.229 × 0.197 | mm |
| 像素間距 | 0.249 × 0.217 | mm |
| 顯示模式 | 被動矩陣 | |
| 發光顏色 | 單色 | |
| 驅動方式 | 1/40 Duty | |
| 灰階 | 2 (白/黑) | |
| 調光步驟 | 256 step | |
| IC | SH1106G-0E | |
| 介面 | 4-Wire SPI | |
| 尺寸 | 1.3吋 | |
最大絕對額定
| 參數 | 符號 | 最小值 | 最大值 | 單位 |
|---|---|---|---|---|
| OLED驅動電源電壓 | VCC | -0.3 | 14.5 | V |
| 邏輯電源電壓 | VDD | -0.3 | 3.6 | V |
| 訊號輸入電壓 | Vi | -0.3 | VDD+0.3 | V |
| 工作溫度 | TOP | -40 | +80 | °C |
| 儲存溫度 | TSTG | -40 | +85 | °C |
電氣特性
DC特性
| 項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|---|
| OLED驅動電源電壓 | VCC | － | 6.4 | 12.0 | 12.5 | V |
| 邏輯電源電壓 | VDD | － | 1.65 | 3.3 | 3.5 | V |
| 輸入高準位 | VIH | － | 0.8xVDD | － | VDD | V |
| 輸入低準位 | VIL | － | 0 | － | 0.2xVDD | V |
| 輸出高準位 | VOH | － | 0.8xVDD | － | VDD | V |
| 輸出低準位 | VOL | － | 0 | － | 0.2xVDD | V |
| 50%顯示畫面耗電流 | ICC | VCC=12V | － | 6.5 | 9.0 | mA |
Pin功能定義
| No. | 符號 | I/O | 功能說明 |
|---|---|---|---|
| 1 | IXS | I | SPI/I2C Selection. |
| 2 | SCLK/ SCL | I | Clock. |
| 3 | SDIN/ SDA | I | Data. |
| 4 | DC | I | Data/Command Selection. |
| 5 | CSB | I | Chip Selection. |
| 6 | RSTB | I | Reset. |
| 7 | VDD | P | Logic Power Supply. |
| 8 | IREF | - | Segment Current Reference. |
| 9 | VCC | P | OLED Drive Power Supply. |
| 10 | VCOMH | O | This is a pad for the voltage output high level for common signals. A capacitor should be connected between this pad and VSS. |
| 11 | GND | P | GND. |
