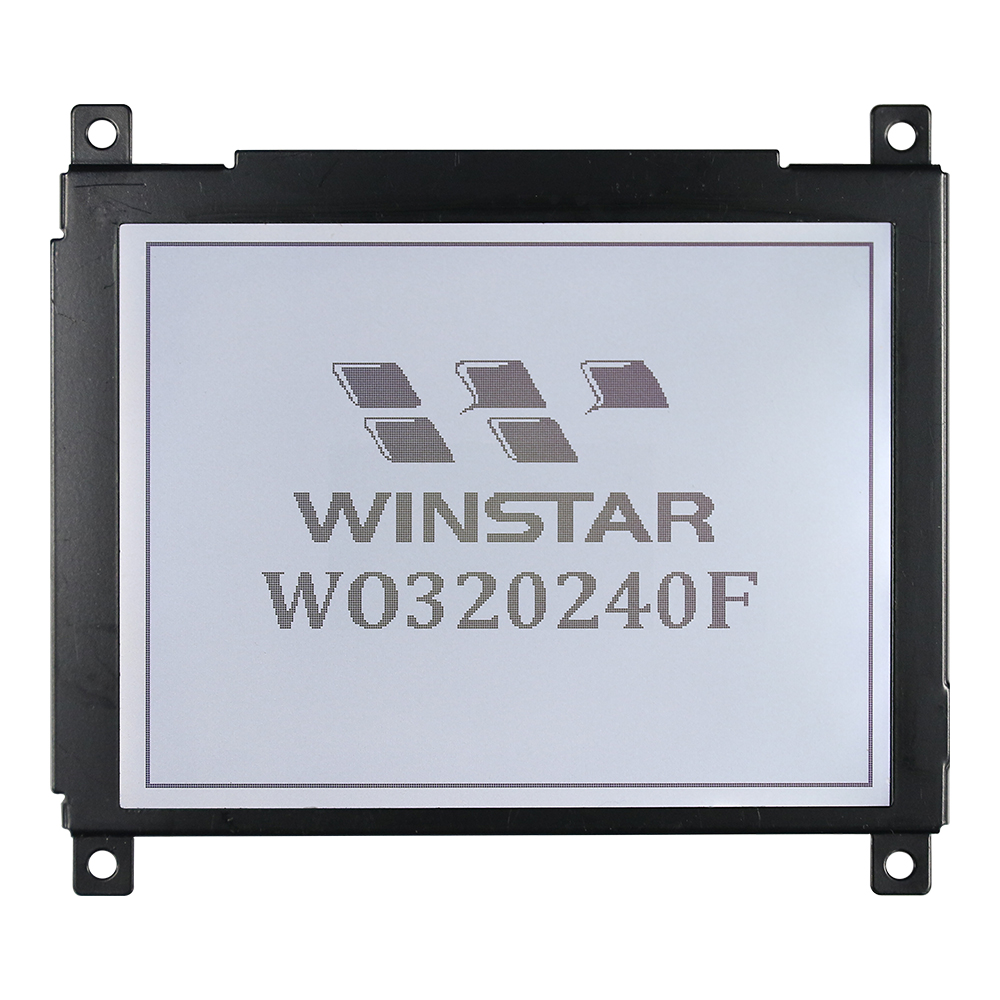

COG LCD模組 320x240

型號 WO320240F

►COG LCD 顯示模組
►類型: 繪圖型
►結構: COG
►尺寸: 3.77吋
►320x240 點陣
►IC: UCi7701*2+UCi7702*1
►+3.3V/+5V電源電壓
►1/240 duty cycle
►介面: --

PDF下載

索取Demo Code 產品詢問

上一個產品回分類頁

產品敘述

WO320240F 是一款COG繪圖型LCD模組，解析度為320x240像素。 WO320240F 模組內建2顆UCi7701驅動IC和1顆UCi7702驅動IC；驅動方式為1/240 duty，內建負壓線路。另外，此款模組可選用溫補功能。 WO320240F 型號支援3.3V和5V電源電壓，工作溫度範圍-20°C至+70°C，儲存溫度範圍為-30°C至+80°C。WO320240F 目前已完成開發FSTN 正顯半透玻璃搭配白色LED背光。如果您需要其它LCD類型和LED背光組合，歡迎與我們聯繫。請注意，WEO320240F是WO320240G的替代型號，因為WO320240G使用IC已停產。

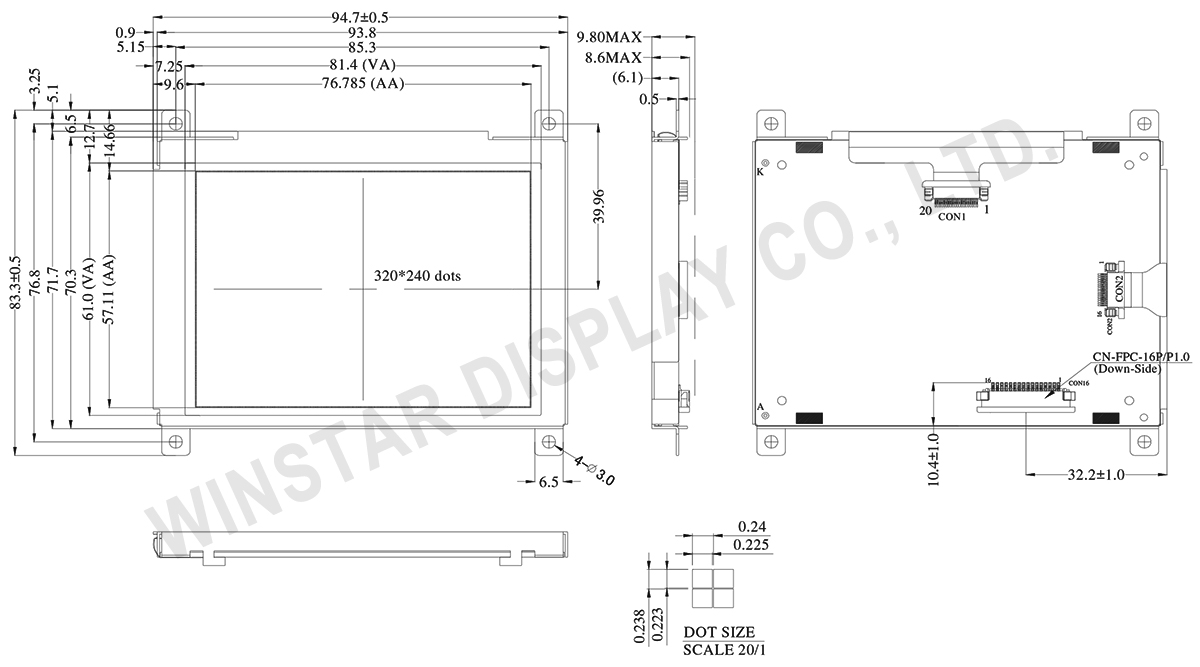

規格圖

Chip on Glass LCD Module 320x240 - WO320240F

Data source ref:WO320240F-TFH-V#

產品規格

Pin功能定義

Pin No.	符號	Level	說明
1	CL2	H to L	Data shift pulse
2	CL1	H to L	Data latch pulse
3	FLM	H/L	Scan start-up signal
4	M	H/L	frame reverse signal (alternate signal)
5	DB0	H/L	Display data, bit0
6	DB1	H/L	Display data, bit1
7	DB2	H/L	Display data, bit2
8	DB3	H	Display data, bit3
9	VO	(Variable)	Power supply for LCD(+V)
10	VDD	3.3V	Power supply for Logic
11	VSS	0V	Ground
12	NC		No connection
13	K	0V	Ground for LED
14	A		Power supply for LED+
15	DISP		Display OFF
16	VEE		Positive Voltage output

規格說明

項目	規格	單位
點陣(解析度)	320x240	－
模組尺寸	94.7 x 83.3 x 9.8 max	mm
檢視區域	81.4 x 61.0	mm
有效區域	76.785 x 57.11	mm
點大小	0.223 x 0.225	mm
點間距	0.238 x 0.24	mm
驅動方式	1/240
背光類型	LED
驅動IC	UCi77012+UCi77021

最大絕對額定值

項目	符號	最小值	典型值	最大值	單位
工作溫度	T_OP	-20	－	+70	℃
儲存溫度	T_ST	-30	－	+80	℃
邏輯電源電壓	VDD	-0.3	－	5.5	V
LCD驅動電壓	VLCD	-0.3	－	36	V

電氣特性

項目	符號	條件	最小值	典型值	最大值	單位
邏輯電源電壓	V_DD-V_SS	－	3.0	3.3	3.6	V
邏輯電源電壓	V_DD-V_SS	－	4.7	5.0	5.3	V
LCD供電電壓	V_OP	Ta=-20℃ Ta=25℃ Ta=70℃	－ 22.7 －	－ 23.0 －	－ 23.3 －	V V V
輸入高電壓	V_IH	－	0.8V_DD	－	V_DD	V
輸入低電壓	V_IL	－	0	－	0.2V_DD	V
輸出高電壓	V_OH	－	V_DD-0.4	－	－	V
輸出低電壓	V_OL	－	－	－	0.4	V
供電電流	I_DD	V_DD=3.3V	－	45.0	70.0	mA
供電電流	I_DD	V_DD=5.0V	－	33.0	50.0	mA
