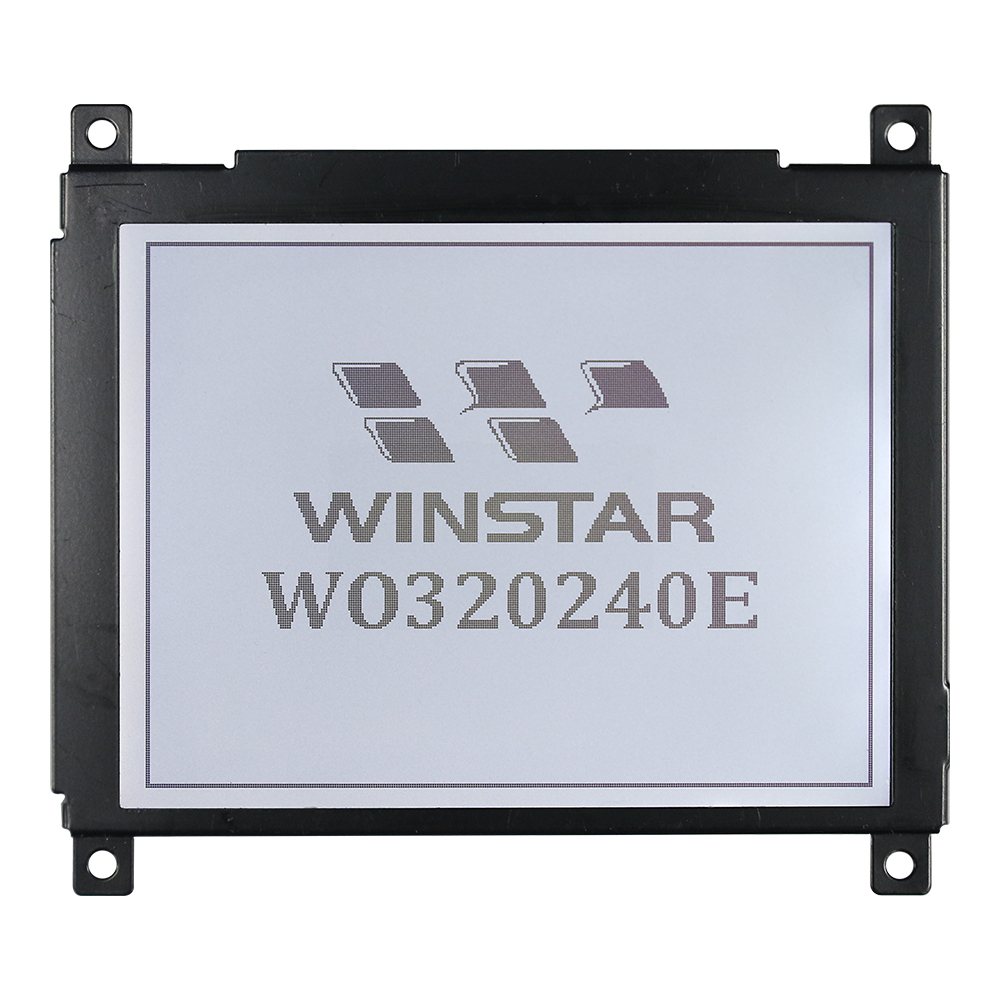

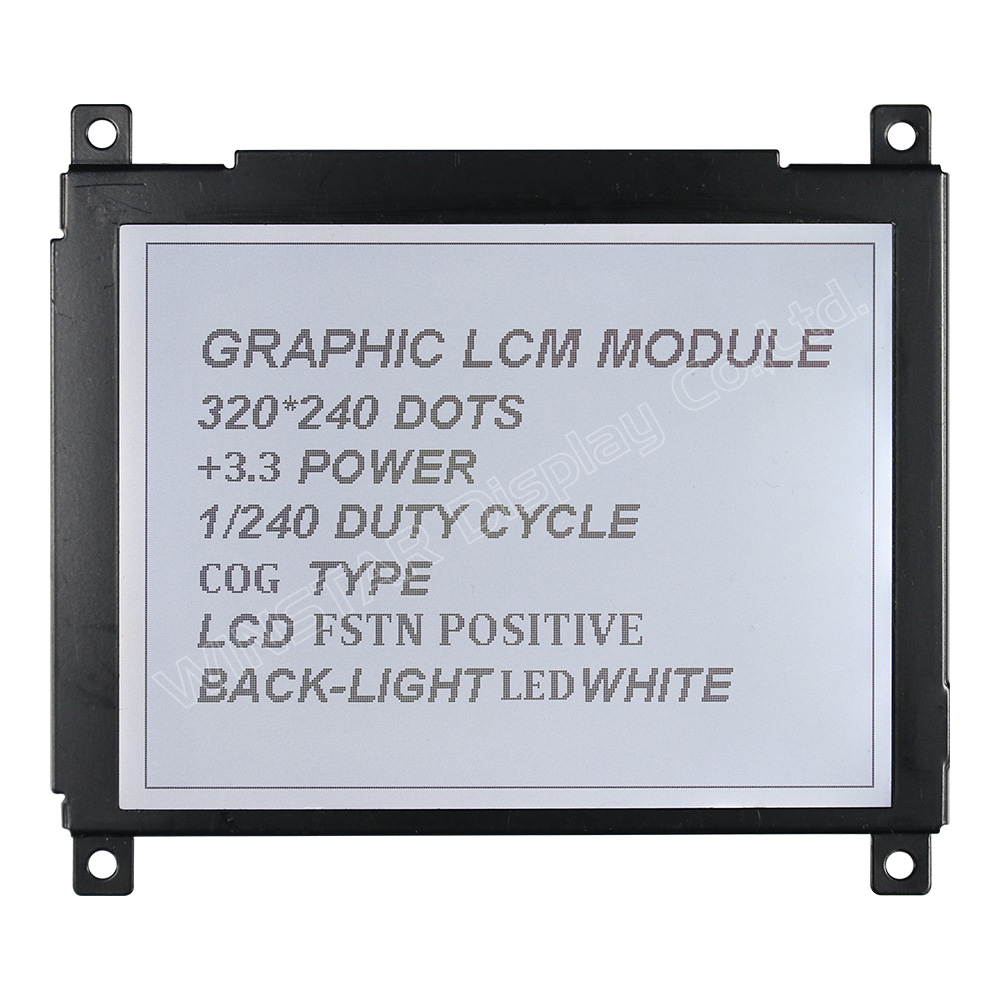

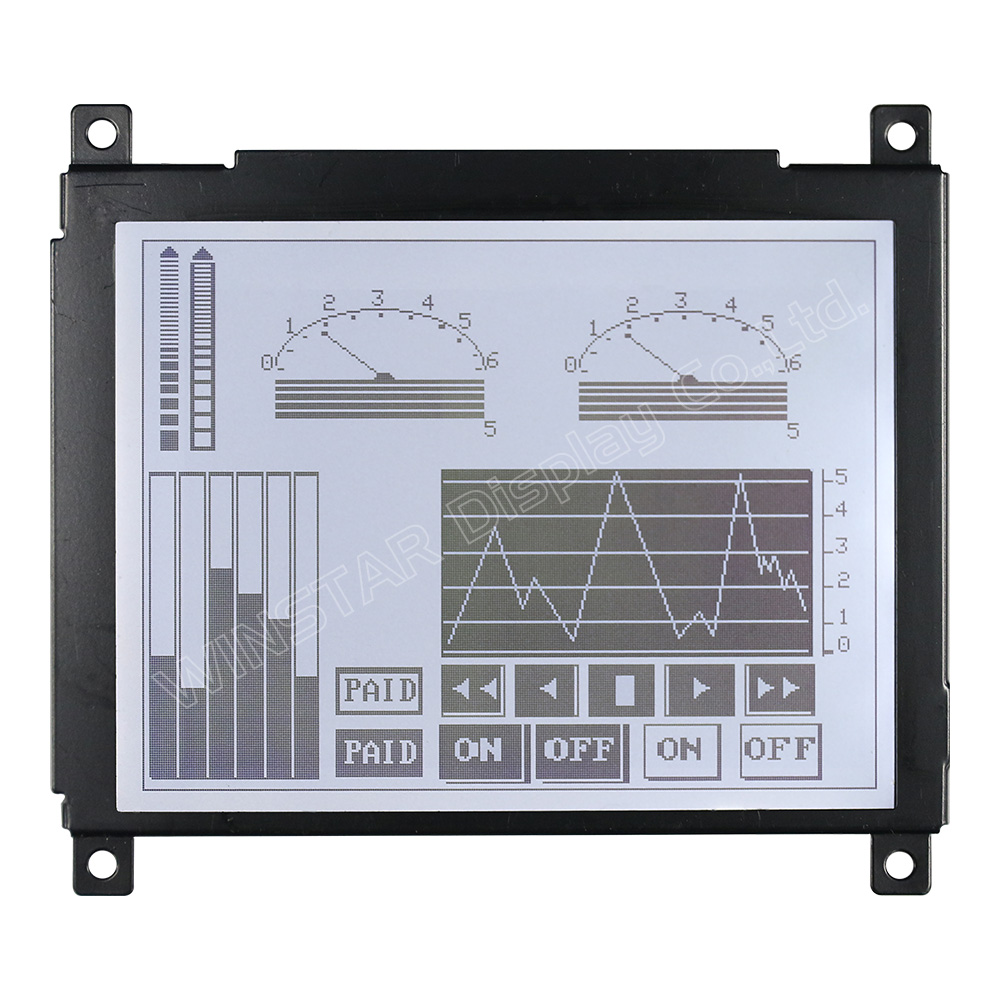

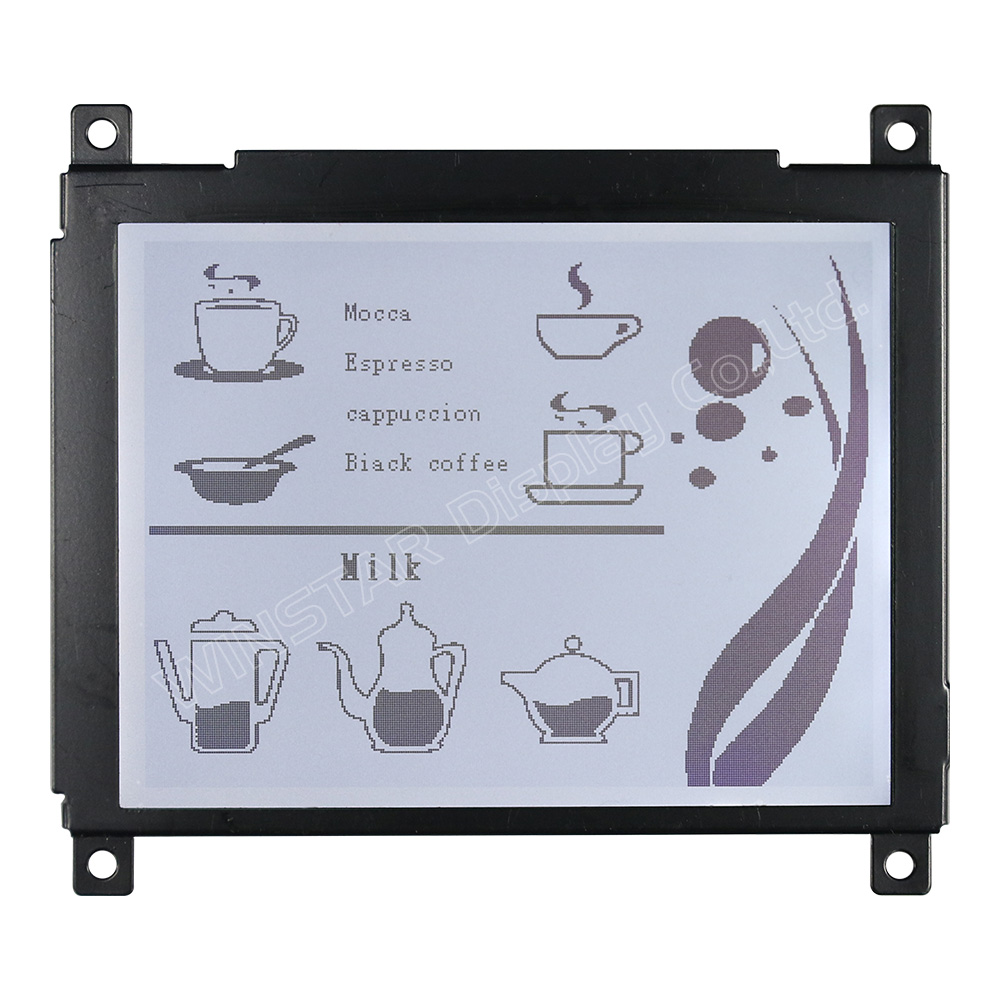

3.77 吋 320x240 單色 COG LCD 模組 (RA8835) - WO320240E

3.77 吋 320x240 單色 COG LCD 模組 (RA8835)

型號 WO320240E

►COG LCD 顯示模組
►類型: 繪圖型
►結構: COG
►尺寸: 3.77吋
►320x240 點陣
►IC: RA8835
►+3.3V/+5V電源電壓
►1/240 duty cycle
►介面: 6800/8080

PDF下載

索取Demo Code 產品詢問

上一個產品回分類頁下一個產品

產品敘述

WO320240E 是一款 3.77 吋單色繪圖型 LCD 模組，由 320 × 240 點陣格式組成。此模組採用 STN 技術與 COG（Chip-On-Glass）封裝，內建 RA8835 控制器 IC。模組支援 6800 與 8080 並列介面，並具備 1/240 驅動方式。此外，模組內建負線路，並可選配溫補功能。

WO320240E 模組支援 3.3V 與 5V 電源供應。此模組的操作溫度範圍為 -20°C 至 +70°C，儲存溫度範圍為 -30°C 至 +80°C。WO320240E 提供 FSTN 正顯LCD 及白光 LED 背光。如需其他 LCD 類型或 LED 背光組合，請與我們聯繫。

請注意，WO320240E 為 WO320240D 的替代產品，因原控制 IC 已停產（EOL）。

規格圖

320x240 Monochrome COG LCD Module (RA8835) - WO320240E

Data source ref: WO320240E-TFH-V#

產品規格

規格說明

項目	規格	單位
點陣(解析度)	320x240	－
模組尺寸	94.7 x 83.3 x 9.4 max	mm
檢視區域	81.4 x 61.0	mm
有效區域	76.785 x 57.11	mm
點大小	0.223 x 0.225	mm
點間距	0.238 x 0.24	mm
驅動方式	1/240
背光類型	LED
IC	RA8835
介面	6800/8080

最大絕對額定值

項目	符號	最小值	典型值	最大值	單位
工作溫度	T_OP	-20	－	+70	℃
儲存溫度	T_ST	-30	－	+80	℃
輸入電壓	V_IN	-0.3	－	V_DD+0.3	V
邏輯電源電壓	V_DD-V_SS	-0.3	－	7.0	V
LCD供電電壓	V_DD -V₀	0	－	32	V

電氣特性

項目	符號	條件	最小值	典型值	最大值	單位
邏輯電源電壓	V_DD-V_SS	－	3.0	3.3	3.6	V
邏輯電源電壓	V_DD-V_SS	－	4.7	5.0	5.3	V
LCD供電電壓	V_OP	Ta=-20℃ Ta=25℃ Ta=70℃	－ 22.7 －	－ 23.0 －	－ 23.3 －	V V V
輸入高電壓	V_IH	－	0.5V_DD	－	V_DD	V
輸入低電壓	V_IL	－	V_SS	－	0.2V_DD	V
輸出高電壓	V_OH	－	V_DD-0.4	－	－	V
輸出低電壓	V_OL	－	－	－	V_SS+0.4	V
供電電流	I_DD	VDD=3.3V	－	75	107.5	mA
供電電流	I_DD	VDD=5.0V	－	36	68.5	mA

Pin功能定義

Pin No.	符號	Level	說明
1	VSS		Ground
2	VDD		Power supply for Logic
3	VO	(Variable)	Operation voltage LCD driving
4	A0	H/L	H:Data L:Instruction
5	/WR	H	8080 family: Write signal, 6800 family: R/W signal
6	/RD	L	8080 family: Read signal, 6800 family: Enable clock
7-14	DB0-DB7	H/L	DB0 Data bus line
15	/CS	H/L	Chip Enable
16	/RES	H/L	Reset
17	VEE		Positive voltage output
18	SEL1	H/L	8080 OR 6800 Family Interface Select ; H:68xx , L:80xx
19	A		Power supply for B/L+
20	K		Power supply for B/L-
