產品敘述

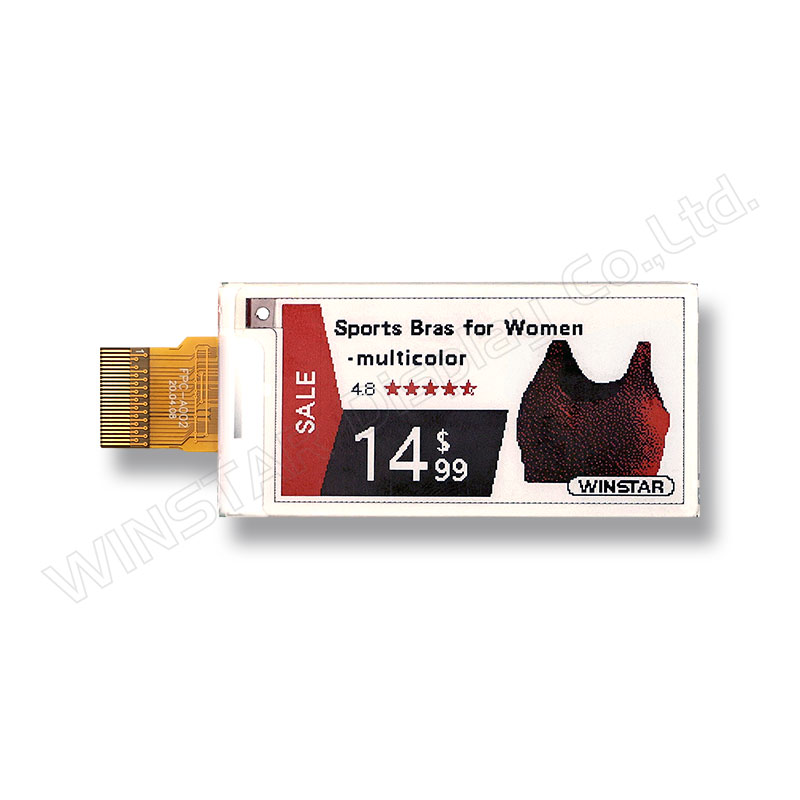

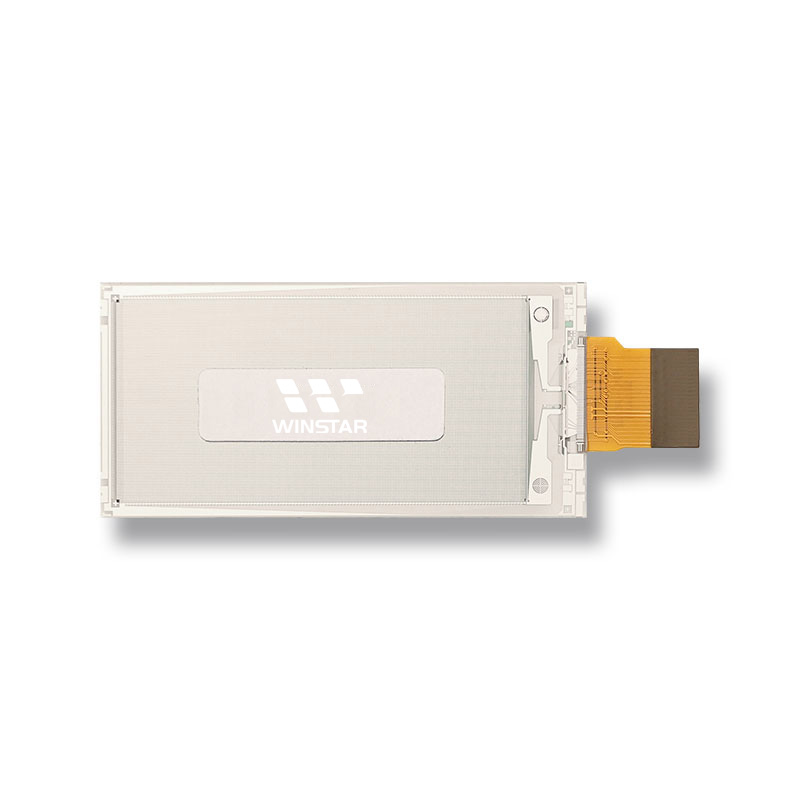

WAA0213A2BNA6NXXX000 是一款電子紙顯示器(EPD)，整合介面以及系統設計參考。此顯示器能夠以 1-bit 的白色、黑色和紅色全顯示能力顯示圖像。其 2.13 吋的有效顯示區域包含 250×122 像素。此模組使用 TFT 陣列驅動電子顯示技術，整合了包括驅動器、源驅動器、MCU 介面、時序控制器、振盪器、DC-DC 轉換器、SRAM、LUT 和 VCOM 的電路。此模組適用於攜便式電子設備，例如電子貨架標籤（ESL）系統。
特點：
- 250×122 像素顯示
- 高對比度，高反射率
- 超寬視角，超低功耗
- 純反射模式
- 雙穩態顯示
- 商用溫度範圍
- 支援橫向和縱向模式
- 硬塗層防眩光顯示表面
- 超低電流深度睡眠模式
- 內建顯示 RAM
- 波形可以儲存在晶片內 OTP 或由 MCU 寫入
- 支援串行外設接口
- 內建振盪器
- 內建升壓器和穩壓器，用於生成 VCOM、門和源驅動電壓
- I2C 信號主接口，用於讀取外部溫度傳感器
- 內建溫度傳感器

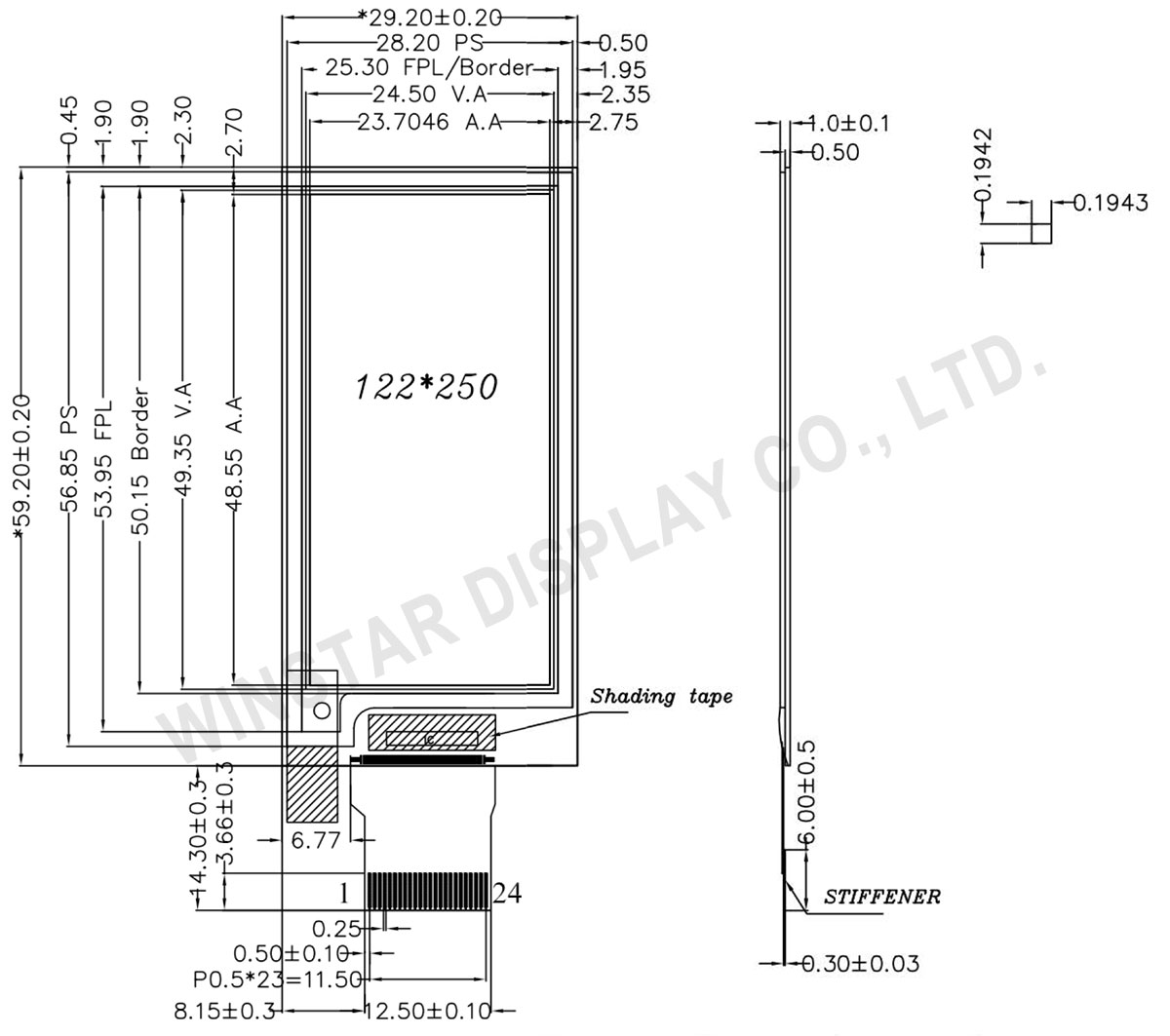

規格圖
產品規格
規格說明
| 參數 | 規格 | 單位 |
|---|---|---|
| 尺寸 | 2.13 | 吋 |
| 解析度 | 250(H)×122(V) | 像素 |
| 有效區域 | 23.7046×48.55 | mm |
| 像素間距 | 0.1943×0.1942 | mm |
| 像素配置 | 方形 | |
| 外型尺寸 | 29.2(H)×59.2 (V) ×1.0(D) | mm |
| 模組重量 | 3.2±0.5 | g |
電氣特性
最大絕對額定值
| 參數 | 符號 | 額定值 | 單位 |
|---|---|---|---|
| 邏輯供電電壓 | VCI | -0.5 to +4.0 | V |
| 邏輯輸入電壓 | VIN | -0.5 to VCI +0.5 | V |
| 邏輯輸出電壓 | VOUT | -0.5 to VCI +0.5 | V |
| 工作溫度範圍 | TOPR | 0 to +40 | ºC |
| 儲存溫度範圍 | TSTG | -25 to+70 | ºC |
| 最佳儲存溫度 | TSTGo | 23±2 | ºC |
| 最佳儲存濕度 | HSTGo | 55±10 | %RH |
Pin功能定義
輸入/輸出Pin分配
| No. | 符號 | I/O | 功能說明 |
|---|---|---|---|
| 1 | NC | Do not connect with other NC pins | |
| 2 | GDR | O | N-Channel MOSFET Gate Drive Control |
| 3 | RESE | I | Current Sense Input for the Control Loop |
| 4 | NC | NC | Do not connect with other NC pins |
| 5 | VSH2 | C | Positive Source driving voltage(Red) |
| 6 | TSCL | O | I2C Interface to digital temperature sensor Clock pin |
| 7 | TSDA | I/O | I2C Interface to digital temperature sensor Data pin |
| 8 | BS1 | I | Bus Interface selection pin |
| 9 | BUSY | O | Busy state output pin |
| 10 | RES# | I | Reset signal input. Active Low. |
| 11 | D/C# | I | Data /Command control pin |
| 12 | CS# | I | Chip select input pin |
| 13 | SCL | I | Serial Clock pin (SPI) |
| 14 | SDA | I/O | Serial Data pin (SPI) |
| 15 | VDDIO | P | Power Supply for interface logic pins It should be connected with VCI |
| 16 | VCI | P | Power Supply for the chip |
| 17 | VSS | P | Ground |
| 18 | VDD | C | Core logic power pin VDD can be regulated internally from VCI. A capacitor should be connected between VDD and VSS |
| 19 | VPP | P | FOR TEST |
| 20 | VSH1 | C | Positive Source driving voltage |
| 21 | VGH | C | Power Supply pin for Positive Gate driving voltage and VSH1 |
| 22 | VSL | C | Negative Source driving voltage |
| 23 | VGL | C | Power Supply pin for Negative Gate driving voltage VCOM and VSL |
| 24 | VCOM | C | VCOM driving voltage |
