華凌光電 2025年4月 焦點訊息
電子報 第194期

歡迎來到 2025 年 4 月的 華凌光電 電子報!
在這期的內容中,我們將展示最新的顯示解決方案,並帶來精采的公司動態。邀請您了解我們的創新與發展,如何助力您的專案,推動成功邁向新高峰。

本期目錄:

(1) 7吋防塵防水電容觸控智慧型顯示器(含外殼)
(2) OLED旋鈕智慧型顯示器展示套件
(3) WF70D5系列 – 7吋高亮度、超廣溫型IPS TFT顯示器模組
(4) WF70D4系列 – 7吋高亮度 IPS TFT 顯示器模組
(5) WF43W系列 – 4.3吋 IPS TFT 顯示器模組,適用於超廣溫範圍
(6) 新型 E-Paper 顯示器:輕巧、色彩豐富且高效的解決方案
(7) Podcast:華凌 OLED 技術與模組
(8) 使用 UART 通訊解決數位混音器與音頻控制台顯示挑戰的解決方案
(9) 關稅太高嗎?選擇華凌WINSTAR的 MIT + MIC 製造策略,幫助您降低成本!



7吋防塵防水電容觸控智慧型顯示器(含外殼)

華凌推出的7吋智慧型顯示器,擁有IP54等級的防塵防水外殼,專為工業環境設計,能提供穩定可靠的性能。此顯示器搭載電容觸控面板並支援CAN bus通訊介面,以及Custom CAN ID協定,非常適合用於室內設備、工業機台等穩定環境下的各類應用。智慧型顯示器CAN TFT系列提供預設的UI物件,讓開發過程不需要編碼,基本互動即可快速完成,縮短上市時間。您還可以透過STM32F系列微控制器及WINSTAR GUI Builder輕鬆進行自訂和整合。

主要特點

  • 7吋TFT顯示器,解析度1024x600像素,採用IPS技術,具有寬廣的視角(85°/85°/85°/85°)。
  • IP54等級:防塵防水,專為工業應用設計。
  • CAN bus通訊介面,支援Custom CAN ID協定,便於快速整合。
  • 電容觸控面板,精確的操作體驗。
  • 靈活的電源輸入:+12V輸入,動態範圍為8V至35V。
  • 16MB快閃記憶體,可儲存字型及數據。
  • 主機可使用多種平台,例如:電腦(USB轉CAN加密狗)、MCU、樹莓派(+PiCAN2)。

加速市場導入的智慧顯示器CAN TFT系列:

  • 提供參考範本,讓使用者能夠配置預定義的 UI,縮短市場推出時間。
  • 使用 GUI Builder 實現零程式碼的 UI 設計。
  • 免費且快速設定 WINSTAR GUI Builder。
  • 使用 STMicroelectronics 的 STM32F 系列處理器和開發工具,幫助開發者快速搭建應用,並提供多種合作方式,讓您可以選擇最適合自己需求的方案。
WL0F00039000QGAABSA00

型號 : WL0F0007000A8GAADSK00

►IP54防塵防水等級認證
►CE認證
►對角線尺寸: 7吋
►解析度: 1024×600 像素
►模組尺寸: 184.1×103.8×32 mm
►視角: 85/85/85/85(IPS)
►工作電壓: 12 Vdc
►通訊介面: CAN bus
►通訊協定: Custom CAN ID
►MCU: STM32F746
►快閃記憶體: 16 MB
►觸控面板: 投射電容式觸控面板
►亮度: 450 cd/m²
►工作溫度: -20~+70℃
►儲存溫度: -30~+80℃
了解更多



TOP



OLED旋鈕智慧型顯示器展示套件



WWSSDEMO128128D-AA-01 OLED旋鈕智慧型顯示器展示套件

型號 WWSSDEMO128128D-AA-01

OLED旋鈕智慧型顯示器展示套件旨在提供一個直觀且高效的方式來展示與測試WINSTAR智慧型顯示器。透過簡易使用的旋鈕控制,無需觸控操作,使用者可以快速調整顯示內容,讓它成為開發與測試的理想工具,且設置簡單便捷。

主要特點:

  • OLED顯示器:1.18吋,解析度128x128,配有PCAP觸控面板。
  • CAN bus通訊介面:支援Custom CAN ID協定,實現無縫整合。
  • 直觀的旋鈕控制:非觸控操作,靈活控制顯示內容。
  • Arduino相容:可輕鬆與Arduino UNO及CAN Shield搭配使用。
  • 即插即用:只需旋轉或觸碰旋鈕,即可輕鬆測試顯示功能。

為何選擇此展示套件?

  • 簡化設置:只需將Arduino UNO與CAN Shield連接,並上傳.wgb檔案,即可開始測試。
  • 輕鬆互動:使用直觀的旋鈕控制顯示器,無需觸控操作。
  • 靈活控制:Custom CAN ID協定讓您可以根據需求進行顯示器的無縫自訂與控制。

了解更多

發現OLED旋鈕智慧型顯示器展示套件如何簡化您對WINSTAR智慧型顯示器的使用體驗,並加速開發過程。►了解更多



TOP

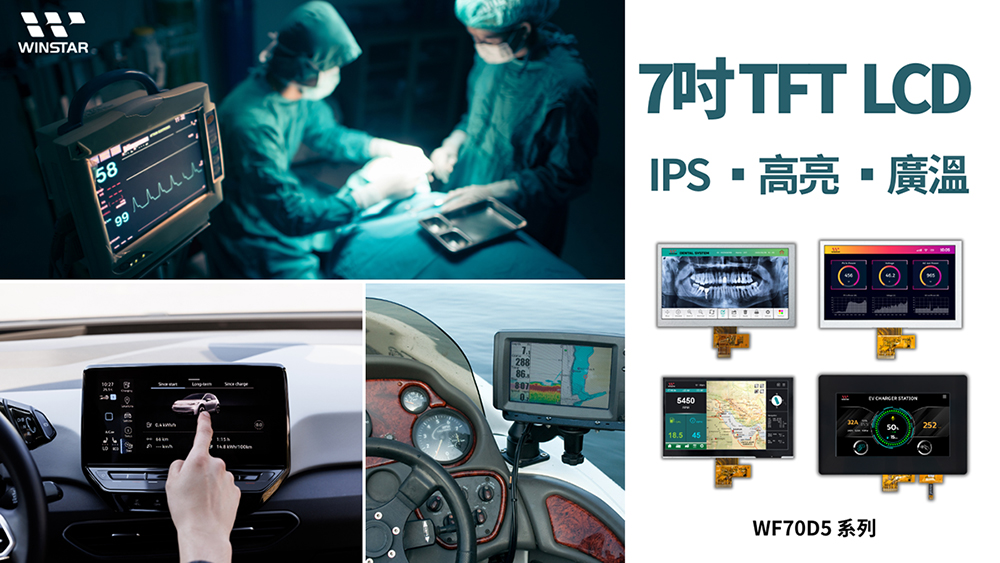

WF70D5系列 – 7吋高亮度、超廣溫型IPS TFT顯示器模組

WF70D5系列 – 7吋高亮度、超廣溫型IPS TFT顯示器模組

WF70D5系列具有與WF70A8系列相同的有效區域尺寸,WF70D5系列專為提供廣視角、高亮度與超廣溫而設計,能夠滿足惡劣環境中的顯示需求。此系列提供多種亮度選擇,非常適合用於戶外、工業、汽車及醫療等應用。

主要特點

  • 亮度選擇:標準型(600 cd/m²) / 高亮度型(最高可達1300 cd/m²)
  • 超廣工作溫度範圍:-30℃至+85℃(儲存溫度:最高可達-40℃至+90℃)
  • 觸控功能:提供無觸控及投射電容式觸控(PCAP,5點觸控)型號
  • 介面選擇:MIPI DSI與LVDS,適應不同應用需求
  • 加大玻璃蓋版型號:增加耐用性並為觸控應用提供額外保護
  • 驅動IC:所有型號均使用JD9165BA驅動IC

WF70D5系列確保在極冷和高溫環境中穩定運行,是複雜且苛刻應用的理想選擇。

型號與規格比較

型號 WF70D5SWAHMNN0 WF70D5TWAHLNN0 WF70D5SWAHLNG0 WF70D5SWAHLNGA
WF70D5SWAHMNN0 WF70D5TWAHLNN0 WF70D5SWAHLNG0 WF70D5SWAHLNGA
對角線尺寸 7吋 7吋 7吋 7吋
(加大玻璃蓋板)
解析度 1024×600 像素 1024×600 像素 1024×600 像素 1024×600 像素
模組尺寸 169.9×103.4×5.6 mm 169.9×103.4×5.6 mm 169.9×103.4×7.3 mm 202×135.5×8.4 mm
有效區域尺寸 154.2144×85.92 mm 154.2144×85.92 mm 154.2144×85.92 mm 154.2144×85.92 mm
視角 80/80/80/80(IPS) 80/80/80/80(IPS) 80/80/80/80(IPS) 80/80/80/80(IPS)
驅動IC JD9165BA JD9165BA JD9165BA JD9165BA
介面 MIPI DSI LVDS LVDS LVDS
表面 防眩光 防眩光 亮面 亮面
觸控面板 PCAP 觸控 (5點) PCAP 觸控 (5點)
PCAP IC - - ILI2130 GT911
PCAP介面 - - I2C I2C
亮度 1300 cd/m² 600 cd/m² 1000 cd/m² 1000 cd/m²
工作溫度 -30~+85℃ -30~+85℃ -30~+85℃ -30~+85℃
儲存溫度 -40~+90℃ -40~+90℃ -30~+85℃ -30~+85℃
連結 了解更多 了解更多 了解更多 了解更多



TOP

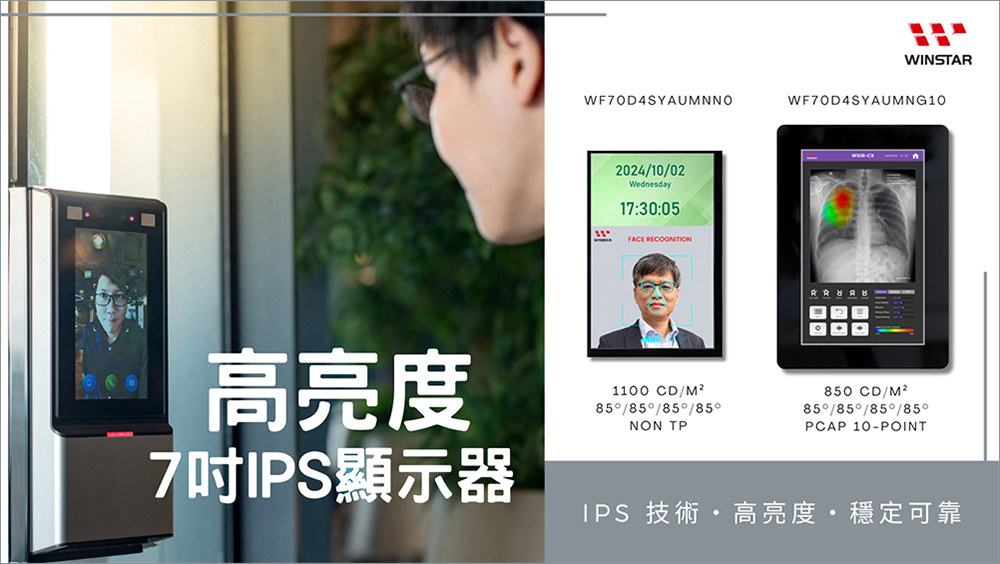

WF70D4系列 – 7吋高亮度 IPS TFT 顯示器模組

WF70D4系列 – 7吋高亮度 IPS TFT 顯示器模組

WF70D4系列是專為工業控制、人機介面(HMI)及醫療應用設計的 7 吋高亮度顯示器模組。此系列提供無觸控與投射電容式觸控(PCAP)型號,滿足不同操作需求。採用 IPS 技術和高亮度設計,確保在各種光照條件下依然提供卓越的顯示效果。

WF70D4系列具有窄邊框設計,兩款型號均具備此特色,其中 WF70D4SYAUMNG10 型號更採用加大玻璃蓋板設計,提供更高的耐用性和靈活性。

主要特點

  • 亮度選項:1100 cd/m² 、 850 cd/m²
  • 觸控功能:提供無觸控型號和具備 OCA 技術與10點的多點觸控功能投射電容式觸控 (PCAP) 型號
  • 廣視角:85°/85°/85°/85°
  • 介面:MIPI DSI,支援高速資料傳輸
  • 驅動IC:ILI9881C,確保穩定與高效能表現

型號與規格比較

型號 WF70D4SYAUMNN0 WF70D4SYAUMNG10
WF70D4SYAUMNN0 WF70D4SYAUMNG10
對角線尺寸 7吋 7吋
(加大玻璃蓋板)
解析度 800×1280 像素 800×1280 像素
模組尺寸 104.5×161.8×5.1 mm 131.63×188.17×8.05 mm
有效區域尺寸 94.2×150.72 mm 94.2×150.72 mm
視角 85/85/85/85(IPS) 85/85/85/85(IPS)
驅動IC ILI9881C ILI9881C
介面 MIPI DSI MIPI DSI
表面 防眩光 亮面
觸控面板 PCAP (10點)
PCAP IC - ILI2511
PCAP介面 - I2C
亮度 1100 cd/m² 850 cd/m²
工作溫度 -20~+70℃ -20~+70℃
儲存溫度 -30~+80℃ -30~+80℃
連結 了解更多 了解更多



TOP



WF43W系列 – 4.3吋 IPS TFT 顯示器模組,適用於超廣溫範圍

WF43W 系列提供兩款顯示器模組,分別是 WF43WTWAESNN0(500 cd/m²)和 WF43WSWAESNN0(1000 cd/m²)。這兩款模組均採用廣溫和 IPS 技術,提供清晰且鮮豔的顏色與寬視角(80°/80°/80°/80°),非常適合用於工業控制系統、手持裝置及戶外環境等各種應用。

主要特點

  • QSPI 介面:簡化整合過程,減少引腳需求,實現更快速的資料傳輸和低延遲效能。QSPI 介面顯著提升效能,能夠在顯示器與其他裝置之間進行快速通訊,特別適用於需要高速資料處理的應用,如工業控制系統、手持裝置及戶外顯示器。
  • IPS 技術:廣視角(80°/80°/80°/80°),提供鮮豔且準確的顏色。
  • 亮度:
    WF43WTWAESNN0: 500 cd/m² – 適合室內使用。
    WF43WSWAESNN0: 1000 cd/m² – 非常適合戶外及高亮環境。
  • 超廣工作溫度範圍:-30°C 至 +80°C,確保在極端環境中穩定運行。
  • 輕巧設計:直接 FPC 引腳設計簡化組裝並節省空間。這一設計減少了組裝複雜度,使整體產品更為輕巧。

型號與規格比較


型號 WF43WTWAESNN0 WF43WSWAESNN0
WF43WTWAESNN0 WF43WSWAESNN0
對角線尺寸 4.3吋 4.3吋
解析度 480×272 像素 480×272 像素
模組尺寸 105.5×67.2×2.95 mm 105.5×67.2×2.95 mm
有效區域尺寸 95.04×53.856 mm 95.04×53.856 mm
視角 80/80/80/80 (IPS) 80/80/80/80 (IPS)
驅動IC NV3041A-01 NV3041A-01
介面 QSPI QSPI
表面 亮面 亮面
觸控面板
亮度 500 cd/m² 1000 cd/m²
工作溫度 -30~+80°C -30~+80°C
儲存溫度 -30~+80°C -30~+80°C
連結 了解更多 了解更多



TOP



新型 E-Paper 顯示器:輕巧、色彩豐富且高效的解決方案

探索我們的 E-Paper 顯示器 系列,這些顯示器具有超低功耗和寬視角設計。專為需要效能和清晰可讀性的應用而設計,適用於工業、零售及戶外環境。本期介紹了三款尺寸:1.54 吋、2.13 吋和 13.3 吋。我們的 E-Paper 解決方案 提供高對比度和卓越的反射性,保證在明亮或戶外環境下仍可輕鬆閱讀。無論您是需要一款小型觸控螢幕,還是大尺寸顯示器,我們的解決方案都能提供多樣化且可靠的選擇。

E-Paper 顯示器型號

型號 WAA0154A2ABA4NXXX000 WAA0213A2CNA6NXXX000 WAA1330A2BNC3NXXX000
WAA0154A2ABA4NXXX000 WAA0213A2CNA6NXXX000 WAA1330A2BNC3NXXX000
顯示尺寸 1.54吋 2.13吋 13.3吋
解析度 200×200像素 122×250像素 960×680像素
外型尺寸 31.8×37.32×1.62 mm 29.2×59.2×1.0 mm 286.32×212.26 mm
有效區域尺寸 27×27 mm 23.7046×48.55 mm 275.52×195.16 mm
色彩顯示 黑、白 黑、白、紅、黃 (4色) 黑、白、紅 (3色)
介面 MCU / SPI MCU / SPI MCU / SPI / I2C
觸控面板 電容式觸控
工作溫度 0~+50ºC 0~+40ºC 0~+40ºC
儲存溫度 -25~+70ºC -25~+70ºC -25~+70ºC
連結 了解更多 了解更多 了解更多



TOP



Podcast:華凌 OLED 技術與模組

在本集Podcast中,我們深入探討 OLED 技術,介紹華凌的 OLED 顯示器模組。了解 OLED 技術的獨特優勢,以及華凌的產品如何在市場中脫穎而出。

主要亮點:

  • 了解 OLED 技術:深入解析 OLED 的自發光像素技術,無需背光源,使黑色更深邃,對比度更出色。
  • 華凌 OLED 模組:探索 WINSTAR 提供的多樣 OLED 顯示器模組,包括Icom顯示、圖形顯示和字元顯示模組,尺寸最大可達 5.5 吋。了解 Chip on Board (COB) 結構如何提升設計靈活性並縮短市場推出時間。
  • 解決燒屏問題:針對常見的 OLED 燒屏問題提出解決方案,展示如何利用下一代材料延長面板壽命並降低燒屏風險。
  • 客制選項:了解華凌的客制化能力,從觸控介面到連接器、蓋片鏡頭等,為您提供量身訂做的解決方案。

想了解更多嗎?快來收聽完整播客,探索 華凌 OLED 技術!點擊下方連結觀看。

觀看Podcast

此外,您可以使用華凌官方網站上的產品查詢工具,快速找到適合您需求的 OLED 模組。我們的專業客服團隊隨時為您提供協助!

Podcast:華凌 OLED 技術與模組



TOP



使用 UART 通訊解決數位混音器與音頻控制台顯示挑戰的解決方案

在數位混音器和音頻控制台的應用中,擁有一個可靠、即時的數據傳輸系統對於提供無縫的使用者體驗至關重要。華凌的 UART 智慧型顯示器提供低延遲且穩定的數據傳輸,非常適合高要求的音頻應用。

主要特點

  • UART 通訊:確保設備之間的快速、高效通訊,非常適合現場音效和錄音設置。
  • GPIO 支援:提供額外的靈活性與控制,支援外部設備與介面。
  • 可靠的性能:利用華凌的創新顯示解決方案,您可以實現更卓越的控制與互動,確保在各種應用中都能提供無瑕的表現。

發現 WINSTAR 的智慧型顯示器如何提升您的音頻設備顯示系統。
閱讀完整文章

使用 UART 通訊解決數位混音器與音頻控制台顯示挑戰的解決方案



TOP



關稅太高嗎?選擇華凌 MIT + MIC 製造策略,幫助您降低成本!

高關稅影響您的業務運營嗎?華凌提供解決方案,透過我們的雙區製造策略——結合 台灣製造 (MIT) 與 中國製造 (MIC) 的優勢,在保持高品質顯示解決方案的同時降低成本。

為何選擇華凌的 MIT 產品?

  • 降低關稅:無需妥協品質,即可減少關稅支出。
  • 精確與可靠性:台灣在全球顯示技術領域中占有重要地位,確保高精度與穩定的供應。

MIC 製造的成本優化

  • 具競爭力的價格:MIC 製造提供具成本效益的顯示模組,特別適合大宗訂單。
  • 穩定且可擴展:我們自動化的 MIC 工廠確保穩定、可擴展的生產,滿足全球需求。

華凌的靈活製造

華凌在台灣與中國擁有製造設施,提供靈活的生產解決方案,幫助您管理關稅並優化成本。

了解更多

探索 WINSTAR 的雙區製造如何幫助您的業務。請造訪我們的網站,了解更多詳細資訊。

With facilities in both Taiwan and China, WINSTAR offers flexible production solutions, helping you manage tariffs and optimize costs.
