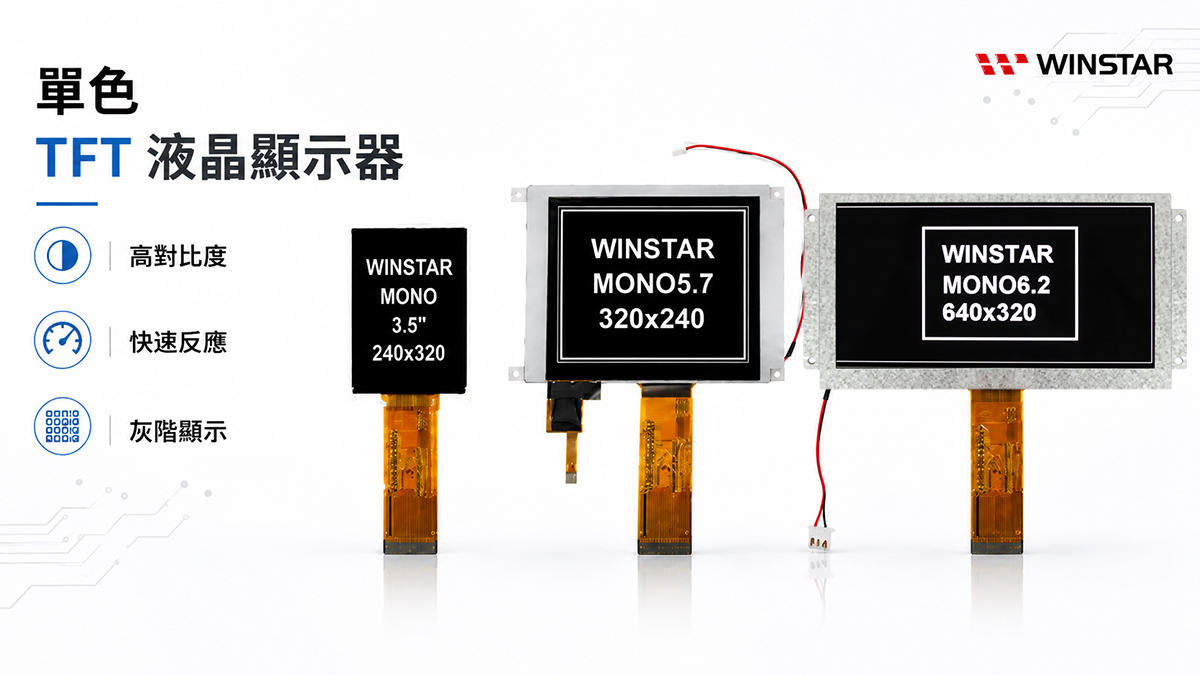

傳統 STN 與 DFSTN LCD 長期應用於單色顯示領域，但部分應用不需要全彩顯示，卻需要 TFT 技術所提供的快速反應與更佳顯示性能。單色 TFT LCD 結合 TFT 技術優勢與單色顯示需求，提供另一種顯示方案選擇。

不同於傳統被動式矩陣單色 LCD，單色 TFT LCD 採用主動式矩陣 TFT 結構控制個別像素，使其相較於傳統被動式矩陣單色顯示技術，具備更快的反應速度與更佳的顯示性能。

單色 TFT LCD 與 STN / DFSTN LCD 比較

傳統 STN LCD 適用於許多單色顯示應用，特別是在顯示內容較簡單且系統整合需求較低的場合。然而，由於 STN 採用被動式矩陣架構，其對比度與反應速度相較於主動式矩陣 TFT 顯示技術有所限制。

DFSTN（Double Film Super-Twisted Nematic）技術改善傳統 STN LCD 的顯示效果，可呈現深色背景搭配亮色文字或圖形的顯示效果。但在部分應用中，其深色背景可能會呈現略帶紫色的色調，而非純黑色。

單色 TFT 技術適用於需要更深黑背景、更高對比度以及更快反應速度的應用。依據面板與模組設計不同，單色 TFT LCD 可達約 800:1 至 900:1 的對比度，提供清晰且明確的單色影像顯示。

單色 TFT LCD 面板結構

單色 TFT LCD 結合主動式矩陣 TFT 結構與不同 LCD 面板設計，以實現不同的顯示特性。依據模組配置，可採用 TN 正顯（TN positive）或黑色 VA（black VA）LCD 結構，以提供不同的顯示效果與對比性能。

高對比顯示性能

單色 TFT LCD 可提供清晰的單色影像顯示，並透過高對比度呈現明確的顯示內容與背景區隔。依據應用需求，顯示效果可呈現為白底黑字或黑底白字，以達到清楚且易讀的資訊顯示效果。

單色 TFT LCD 的高對比顯示特性，使其適合應用於工業設備與嵌入式系統中，需要清楚顯示文字、圖示及圖形資訊的應用場合。

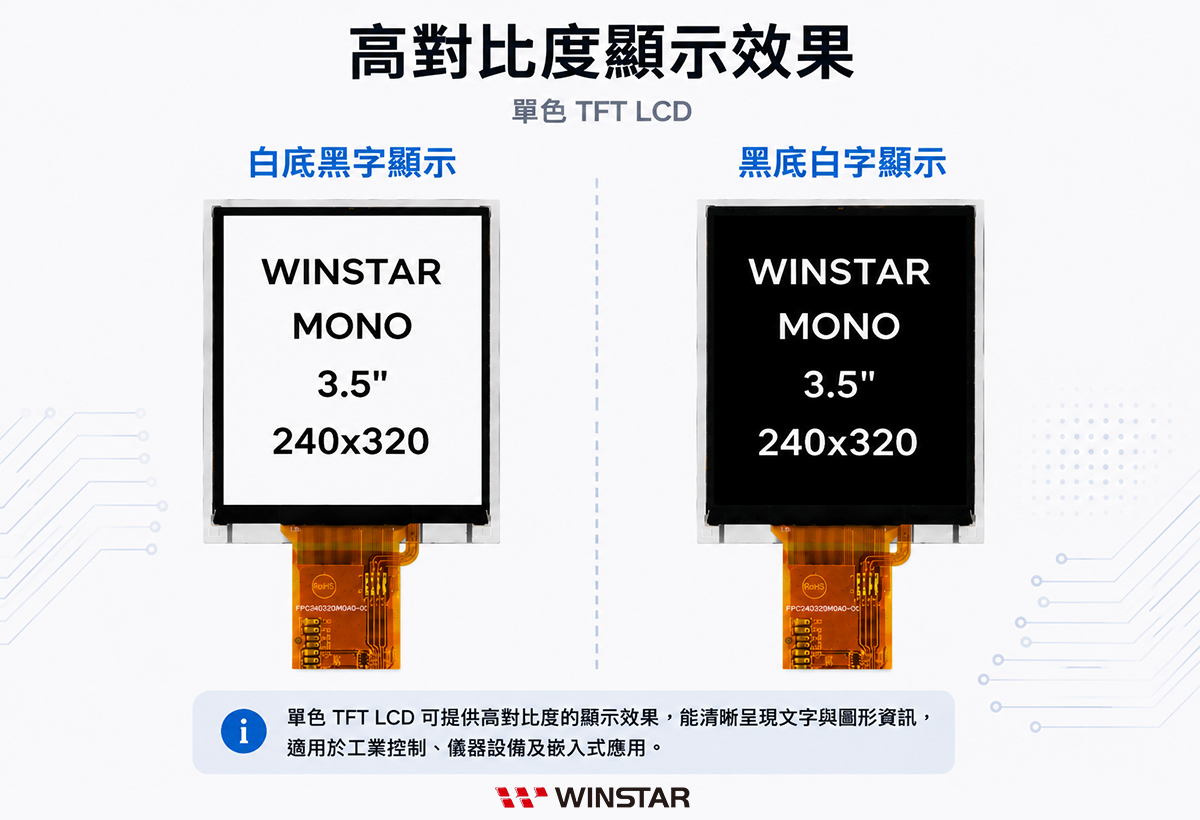

圖 1. 華凌單色 TFT LCD 高對比顯示範例。

單色 TFT LCD 的優勢

單色 TFT LCD 結合單色顯示內容與主動式矩陣 TFT 結構，相較於傳統被動式矩陣單色 LCD 技術，具備以下優勢：

• 快速反應：TFT 技術提供比傳統被動式矩陣 STN LCD 更快的像素反應速度，適合需要快速更新顯示內容的應用。
• 高對比度：主動式矩陣像素控制可提供清楚的明暗區域區隔。
• 清晰單色影像品質：可呈現清楚的文字、圖示與圖形，適合工業人機介面應用。
• 灰階顯示支援：依據驅動 IC 設定與模組設計，可支援單色、4 階灰階或 16 階灰階顯示。
• MCU 整合便利：部分模組可直接連接 MCU 系統，不需額外搭配外部顯示控制板。

介面與灰階選項

單色 TFT 模組可透過常見 MCU 介面整合至嵌入式系統。依據模組與驅動 IC 不同，可支援 3 線式或 4 線式串列介面，以及相容於 8080 或 6800 系統的 8-bit 並列介面。

不同灰階模式亦可依據應用需求與驅動設定進行選擇。單色、4 階灰階及 16 階灰階模式，可協助設計者在顯示內容、影像細節與系統需求間取得平衡。

何時選擇單色 TFT LCD？

當應用不需要全彩圖像，但仍需要比傳統單色 STN LCD 更佳的顯示性能時，單色 TFT LCD 是一項實用的選擇。其高對比度、快速反應速度與灰階顯示能力，使其適用於工業設備、控制系統、儀器設備、量測設備及其他需要清楚且快速顯示資訊的嵌入式應用。

對於目前使用 STN 或 DFSTN 顯示器的應用，當系統需要提升顯示性能時，單色 TFT 技術亦可作為替代方案進行評估。

華凌單色 TFT LCD 解決方案

華凌提供適用於嵌入式與工業顯示應用的單色 TFT LCD 模組。不同產品型號具備不同規格、灰階模式、介面、對比性能及其他特性，設計者可依據系統需求選擇適合的顯示方案。

探索 WINSTAR 單色 TFT LCD 模組

單色 TFT LCD 常見問題

1. 單色 TFT 與 STN LCD 有什麼差異？

主要差異在於顯示驅動結構。單色 TFT 採用主動式矩陣 TFT 結構控制個別像素，而傳統 STN LCD 採用被動式矩陣架構。因此，單色 TFT LCD 可提供比傳統 STN LCD 更高的對比度與更快的反應速度。STN LCD 仍適合許多簡易單色顯示應用，而單色 TFT 則適合需要更佳顯示性能的應用。

2. 單色 TFT 可以取代 STN 或 DFSTN LCD 嗎？

單色 TFT 可作為 STN 或 DFSTN LCD 的替代方案，特別適用於需要更高對比度、更快反應速度或更深色背景的應用。然而，並非所有情況皆可直接替換，仍需評估外觀尺寸、解析度、介面、Pin 腳配置、工作電壓、功耗、顯示特性以及系統相容性等因素。

3. 為什麼選擇單色 TFT，而不是彩色 TFT？

當應用不需要全彩圖像，但仍需要 TFT 技術所提供的快速反應、對比性能與像素控制能力時，單色 TFT 是實用的選擇。它能在維持 TFT 顯示技術優勢的同時，提供符合單色顯示需求的清晰顯示效果。

4. 單色 TFT 可以直接由 MCU 驅動嗎？

可以，部分單色 TFT 模組可直接連接 MCU，不需額外搭配外部顯示控制板。依據模組與驅動 IC 不同，可支援3 線式或 4 線式串列介面以及相容於 8080 或 6800 系統的 8-bit 並列介面。實際介面與驅動方式仍需依據所選模組規格確認。

5. 單色 TFT 支援灰階顯示嗎？

支援。單色顯示並不代表只能顯示黑白兩種狀態。依據模組、驅動 IC 與設定不同，單色 TFT 可支援單色、4 階灰階或 16 階灰階顯示。灰階功能可應用於圖示、圖形、狀態資訊及其他介面元素，以增加顯示細節。
