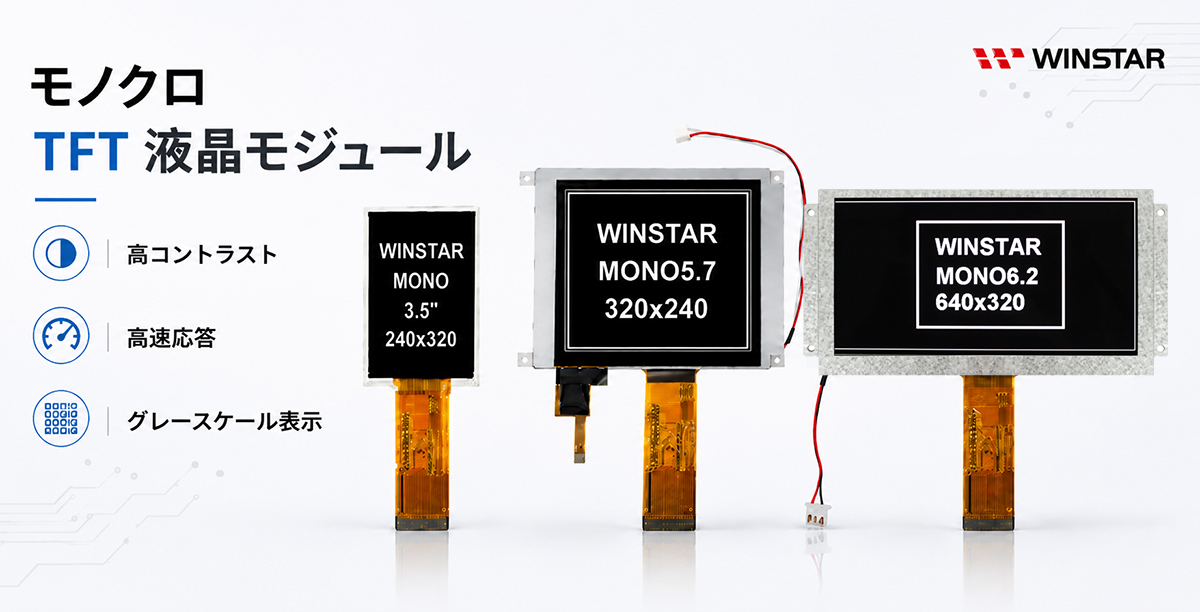

従来、STNおよびDFSTN LCDはモノクロ表示用途で広く採用されてきましたが、アプリケーションによってはフルカラー表示を必要とせず、TFT技術による高速応答や優れた表示性能が求められる場合があります。モノクロTFT LCDは、TFT技術のメリットとモノクロ表示のシンプルな構成を組み合わせた表示デバイスです。

一般的なパッシブマトリクス方式のモノクロLCDとは異なり、モノクロTFT LCDはアクティブマトリクスTFT構造を採用し、各画素を制御します。これにより、従来のパッシブマトリクス方式のモノクロLCDと比較して、高速応答と優れた表示性能を実現します。

モノクロTFT LCDとSTN / DFSTN LCDの比較

従来のSTN LCDは、表示内容がシンプルでシステム構成を抑えたいモノクロ表示アプリケーションに適しています。一方、STNはパッシブマトリクス構造を採用しているため、アクティブマトリクス方式のTFTディスプレイと比較すると、コントラストや応答速度に制約があります。

DFSTN（Double Film Super-Twisted Nematic）技術は、従来のSTN LCDの表示性能を向上させ、暗い背景に明るい文字やグラフィックを表示することができます。ただし、一部の用途では暗い背景が完全な黒ではなく、わずかに紫がかった色調として見える場合があります。

モノクロTFT技術は、より深い黒背景、高いコントラスト、高速応答が求められるアプリケーションに適した選択肢です。パネルおよびモジュール設計により異なりますが、モノクロTFT LCDは約800:1～900:1のコントラスト比を実現し、明瞭で視認性の高いモノクロ表示を提供します。

モノクロTFT LCDの液晶構造

モノクロTFT LCDは、アクティブマトリクスTFT構造と液晶パネル設計を組み合わせることで、用途に応じた表示特性を実現します。モジュール構成により、TNポジティブ（TN positive）またはブラックVA（black VA）液晶構造を採用し、異なる表示特性やコントラスト性能を提供します。

高コントラスト表示性能

モノクロTFT LCDは、表示内容と背景を明確に区別できる高コントラスト表示を実現します。アプリケーション設計に応じて、白背景に黒文字、または黒背景に白文字の表示が可能で、文字やグラフィック情報を明瞭に表示できます。

高コントラスト性能を備えたモノクロTFT LCDは、産業機器や組込みシステムにおいて、文字、アイコン、グラフィック情報を明確に表示する用途に適しています。

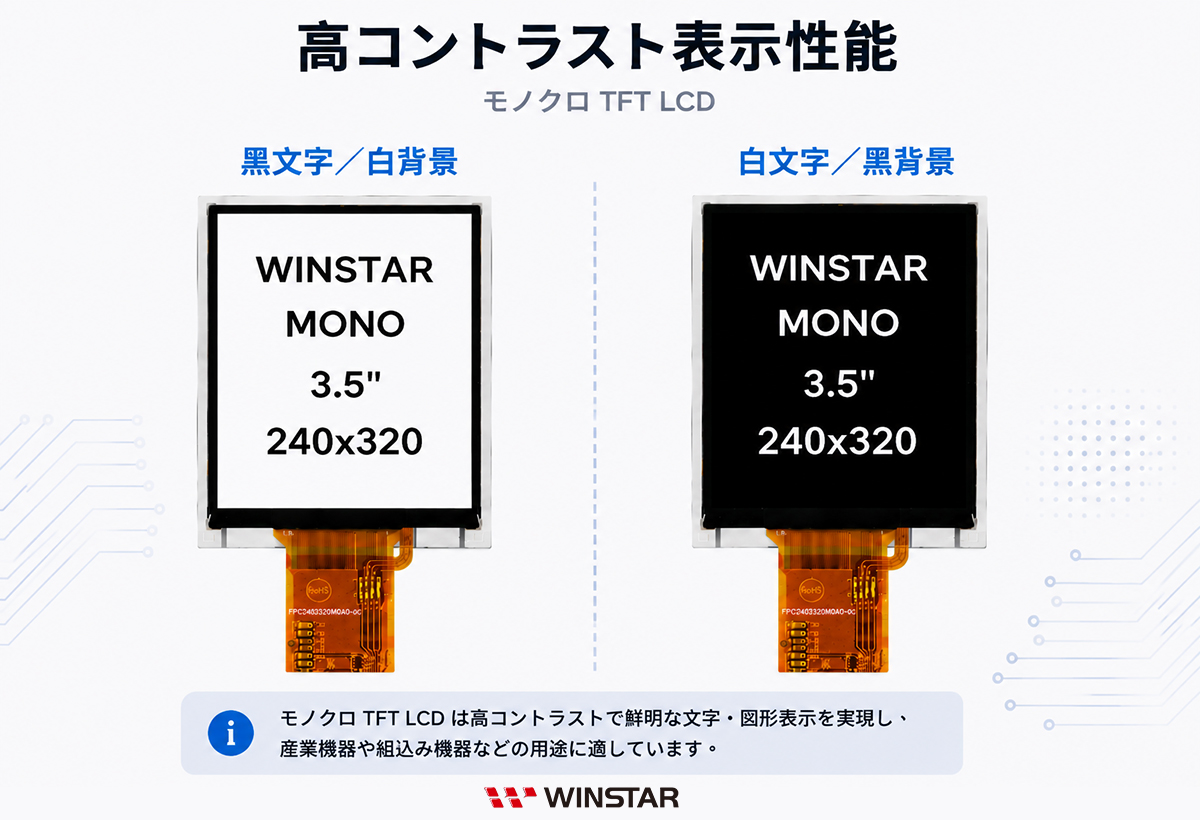

図1. WINSTARモノクロTFT LCDの高コントラスト表示例。

モノクロTFT LCDの特長

モノクロ表示とアクティブマトリクスTFT構造を組み合わせることで、モノクロTFT LCDは従来のパッシブマトリクス方式モノクロLCDと比較して、以下の特長を提供します。

• 高速応答：TFT技術により、従来のパッシブマトリクス方式STN LCDより高速な画素応答を実現し、表示更新が求められるアプリケーションに適しています。
• 高コントラスト：アクティブマトリクスによる画素制御により、明暗領域を明確に区別した表示が可能です。
• 鮮明なモノクロ表示：文字、アイコン、グラフィックを明瞭に表示でき、産業用HMIアプリケーションに適しています。
• 階調表示対応：ドライバICの設定やモジュール仕様により、単色表示、4階調、16階調表示に対応できます。
• MCUとの容易な接続：一部のモジュールでは、外部ディスプレイコントローラ基板を追加することなく、MCUシステムへ直接接続できます。

インターフェースと階調表示オプション

モノクロTFTモジュールは、一般的なMCUインターフェースを使用して組込みシステムへ接続できます。モジュールおよびドライバICにより、3線式または4線式シリアルインターフェース、および8080または6800システム互換の8-bitパラレルインターフェースに対応します。

階調表示モードは、アプリケーション要求やドライバ設定に応じて選択できます。単色、4階調、16階調表示により、表示内容、視認性、システム要件のバランスを取ることができます。

モノクロTFT LCDを選択する理由

フルカラー表示を必要としない一方で、従来のモノクロSTN LCDより高い表示性能が求められるアプリケーションでは、モノクロTFT LCDが有効な選択肢となります。高コントラスト、高速応答、階調表示機能により、産業機器、制御装置、計測機器、測定機器など、明確で応答性の高い情報表示が必要な組込み用途に適しています。

現在STNまたはDFSTNディスプレイを使用しているアプリケーションにおいて、より高い表示性能が必要な場合、モノクロTFT技術を代替ソリューションとして検討できます。

WINSTAR モノクロTFT LCDソリューション

WINSTARは、組込み機器および産業用ディスプレイ用途向けにモノクロTFT LCDモジュールを提供しています。製品モデルごとに、仕様、階調表示、インターフェース、コントラスト性能などが異なるため、システム要求に応じた最適な表示モジュールを選択できます。

WINSTAR モノクロTFT LCDモジュールを見る

モノクロTFT LCDに関するFAQ

1. モノクロTFT LCDとSTN LCDの違いは何ですか？

主な違いは表示駆動方式です。モノクロTFT LCDはアクティブマトリクスTFT構造により各画素を制御する一方、従来のSTN LCDはパッシブマトリクス方式を採用しています。そのため、モノクロTFT LCDはSTN LCDと比較して、高いコントラストと高速応答を実現できます。STN LCDはシンプルなモノクロ表示用途に適しており、モノクロTFT LCDはより高い表示性能が求められる用途に適しています。

2. モノクロTFT LCDはSTNまたはDFSTN LCDの置き換えが可能ですか？

モノクロTFT LCDは、より高いコントラスト、高速応答、または暗い背景表示が求められる場合、STNまたはDFSTN LCDの代替候補となります。ただし、完全な置き換えには、外形寸法、解像度、インターフェース、ピン配置、動作電圧、消費電力、表示特性、システム互換性などを確認する必要があります。

3. なぜカラーTFTではなくモノクロTFT LCDを選択するのですか？

フルカラー表示を必要としない一方で、TFT技術による高速応答、高コントラスト、画素制御性能が必要な場合、モノクロTFT LCDは有効な選択肢です。TFTディスプレイの特長を活かしながら、モノクロ表示用途に適した明確な表示性能を実現できます。

4. モノクロTFT LCDはMCUで直接駆動できますか？

はい。一部のモノクロTFT LCDモジュールは、外部ディスプレイコントローラ基板を追加することなく、MCUへ直接接続できます。モジュールおよびドライバICにより、3線式または4線式シリアルインターフェース、および8080または6800システム互換の8-bitパラレルインターフェースに対応します。実際のインターフェースおよび駆動条件については、選択したモジュール仕様をご確認ください。

5. モノクロTFT LCDは階調表示に対応していますか？

はい。モノクロ表示は必ずしも白黒2階調のみを意味するものではありません。モジュール、ドライバIC、設定条件により、モノクロ、4階調または16階調表示に対応できます。階調表示機能により、アイコン、グラフィック、ステータス情報などの表示要素に追加の視覚情報を加えることができます。
