Während herkömmliche STN- und DFSTN-LCDs seit vielen Jahren häufig für monochrome Anwendungen eingesetzt werden, benötigen einige Systeme eine schnellere Reaktionszeit und eine höhere Darstellungsleistung der TFT-Technologie. Diese Anwendungen erfordern keine vollfarbige Grafikanzeige, profitieren jedoch von den Vorteilen der TFT-Technologie. Monochrome TFT LCDs kombinieren die Leistungsfähigkeit von TFT mit der einfachen Struktur monochromer Displays.
Im Gegensatz zu herkömmlichen monochromen LCDs mit Passiv-Matrix-Technologie verwendet ein monochromes TFT LCD eine Aktiv-Matrix-TFT-Struktur zur Steuerung einzelner Pixel. Dadurch werden eine schnellere Reaktionszeit und eine verbesserte Darstellungsqualität im Vergleich zu herkömmlichen monochromen Passiv-Matrix-Displays ermöglicht.
Herkömmliche STN LCDs eignen sich für viele monochrome Anwendungen, insbesondere wenn einfache Anzeigeinhalte und eine geringe Systemkomplexität erforderlich sind. Aufgrund ihrer Passiv-Matrix-Struktur können sie jedoch im Vergleich zu Aktiv-Matrix-TFT-Displays Einschränkungen bei Kontrast und Reaktionsgeschwindigkeit aufweisen.
Die DFSTN-Technologie (Double Film Super-Twisted Nematic) verbessert die Darstellungsleistung herkömmlicher STN LCDs und ermöglicht eine dunkle Hintergrunddarstellung mit hellen Zeichen oder Grafiken. Bei einigen Anwendungen kann der dunkle Hintergrund jedoch leicht violett erscheinen und erreicht dadurch nicht immer eine neutrale schwarze Darstellung.
Die monochrome TFT-Technologie bietet eine Alternative für Anwendungen, die einen tieferen schwarzen Hintergrund, einen höheren Kontrast und eine schnellere Reaktionszeit benötigen. Je nach Panel- und Moduldesign können monochrome TFT Displays ein Kontrastverhältnis von etwa 800:1 bis 900:1 erreichen und dadurch klare sowie gut definierte monochrome Bilder darstellen.
Monochrome TFT LCDs kombinieren eine Aktiv-Matrix-TFT-Struktur mit unterschiedlichen LCD-Panel-Designs, um spezifische Anzeigeeigenschaften zu erzielen. Je nach Modulkonfiguration können TN positive oder Black VA LCD-Strukturen eingesetzt werden, um unterschiedliche Anzeigecharakteristiken und Kontrastleistungen zu ermöglichen.
Monochrome TFT LCDs ermöglichen eine klare Bilddarstellung durch den starken Kontrast zwischen Anzeigeinhalt und Hintergrund. Je nach Anwendung kann die Darstellung mit dunklen Zeichen auf hellem Hintergrund oder hellen Zeichen auf dunklem Hintergrund ausgeführt werden, wodurch Informationen besonders gut lesbar dargestellt werden.
Die hohe Kontrastleistung monochromer TFT LCDs macht sie geeignet für industrielle Anwendungen und Embedded-Systeme, bei denen eine klare Darstellung von Zeichen, Symbolen und grafischen Informationen erforderlich ist.

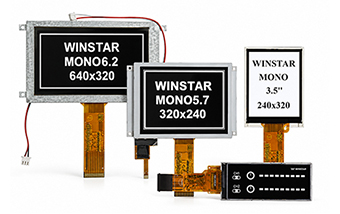

Abbildung 1. Beispiele für kontrastreiche Darstellungen mit WINSTAR monochromen TFT LCDs.
Durch die Kombination von monochromer Anzeige und Aktiv-Matrix-TFT-Struktur bieten monochrome TFT LCDs mehrere Vorteile gegenüber herkömmlichen monochromen LCD-Technologien mit Passiv-Matrix:
Monochrome TFT Module können über gängige MCU-Schnittstellen in Embedded-Systeme integriert werden. Abhängig vom Modul und Treiber-IC können verschiedene Kommunikationsschnittstellen wie 3- oder 4-Draht-Seriellschnittstellen sowie eine 8-Bit-Parallelschnittstelle kompatibel zu 8080- oder 6800-Systemen unterstützt werden.
Die verschiedenen Graustufenmodi können entsprechend den Anforderungen der Anwendung und der Treiberkonfiguration ausgewählt werden. Monochrome Darstellung sowie 4- oder 16-stufige Graustufen ermöglichen es Entwicklern, Anzeigeinhalt, Detaildarstellung und Systemanforderungen optimal auszubalancieren.
Ein monochromes TFT LCD ist eine praktische Lösung, wenn eine Anwendung keine vollfarbige Grafik benötigt, aber eine höhere Darstellungsleistung als ein herkömmliches monochromes STN LCD erfordert. Die Kombination aus hohem Kontrast, schneller Reaktionszeit und Graustufenunterstützung eignet sich für industrielle Geräte, Steuerungssysteme, Messgeräte und weitere Embedded-Anwendungen, bei denen klare und schnelle Informationsanzeigen erforderlich sind.
Für Anwendungen, die derzeit STN- oder DFSTN-Displays einsetzen und eine höhere Darstellungsleistung benötigen, kann die monochrome TFT-Technologie als alternative Lösung betrachtet werden.
WINSTAR bietet monochrome TFT LCD Module für Embedded-Systeme und industrielle Display-Anwendungen. Je nach Modell unterscheiden sich Spezifikationen, Graustufenmodi, Schnittstellen, Kontrastleistung und weitere Eigenschaften, sodass Entwickler ein passendes Display entsprechend ihren Systemanforderungen auswählen können.
WINSTAR Monochrome TFT LCD Module entdecken
Der wesentliche Unterschied liegt in der Ansteuerungstechnologie des Displays. Ein monochromes TFT LCD verwendet eine Aktiv-Matrix-TFT-Struktur zur Steuerung einzelner Pixel, während ein herkömmliches STN LCD eine Passiv-Matrix-Technologie nutzt. Dadurch bieten monochrome TFT Displays einen höheren Kontrast und eine schnellere Reaktionszeit als herkömmliche STN LCDs. STN LCDs eignen sich weiterhin für einfache monochrome Anwendungen, während monochrome TFT Displays für Anwendungen mit höheren Leistungsanforderungen geeignet sind.
Ein monochromes TFT LCD kann als Alternative zu STN- oder DFSTN-LCDs eingesetzt werden, wenn ein höherer Kontrast, eine schnellere Reaktionszeit oder eine dunklere Hintergrunddarstellung erforderlich ist. Es handelt sich jedoch nicht zwangsläufig um einen direkten Austausch. Mechanische Abmessungen, Auflösung, Schnittstelle, Pinbelegung, Betriebsspannung, Leistungsaufnahme, Anzeigeeigenschaften und Systemkompatibilität müssen vor einer Umstellung geprüft werden.
Ein monochromes TFT LCD ist eine geeignete Wahl, wenn keine vollfarbige Grafik benötigt wird, aber die schnelle Reaktionszeit, hohe Kontrastleistung und Pixelsteuerung der TFT-Technologie erforderlich sind. Dadurch können Entwickler eine klare monochrome Darstellung realisieren und gleichzeitig die Vorteile der TFT-Technologie nutzen.
Ja. Bestimmte monochrome TFT LCD Module können direkt mit einem MCU verbunden werden, ohne dass eine zusätzliche externe Display-Controller-Platine erforderlich ist. Je nach Modul und Treiber-IC stehen 3- oder 4-Draht-Seriellschnittstellen sowie 8-Bit-Parallelschnittstellen kompatibel zu 8080- oder 6800-Systemen zur Verfügung. Die jeweiligen Schnittstellen- und Ansteuerungsbedingungen sollten anhand der Modulspezifikation geprüft werden.
Ja. Monochrom bedeutet nicht ausschließlich eine Darstellung in Schwarz und Weiß. Abhängig von Modul, Treiber-IC und Konfiguration können monochrome TFT LCDs monochrome Darstellung, 4 Graustufen oder 16 Graustufen unterstützen. Die Graustufenfunktion ermöglicht zusätzliche visuelle Ebenen für Symbole, Grafiken, Statusinformationen und weitere Anzeigeelemente.
