在將 TFT LCD 或 OLED 顯示器導入工業或商業設備時，選擇合適的貼合方式對視覺效果、耐用度與整體成本具有關鍵影響。本文章比較兩種主流貼合技術——空氣貼合與光學貼合——協助開發人員、產品設計師及專案經理依據應用需求做出最佳決策。

什麼是顯示器貼合（Display Bonding）？

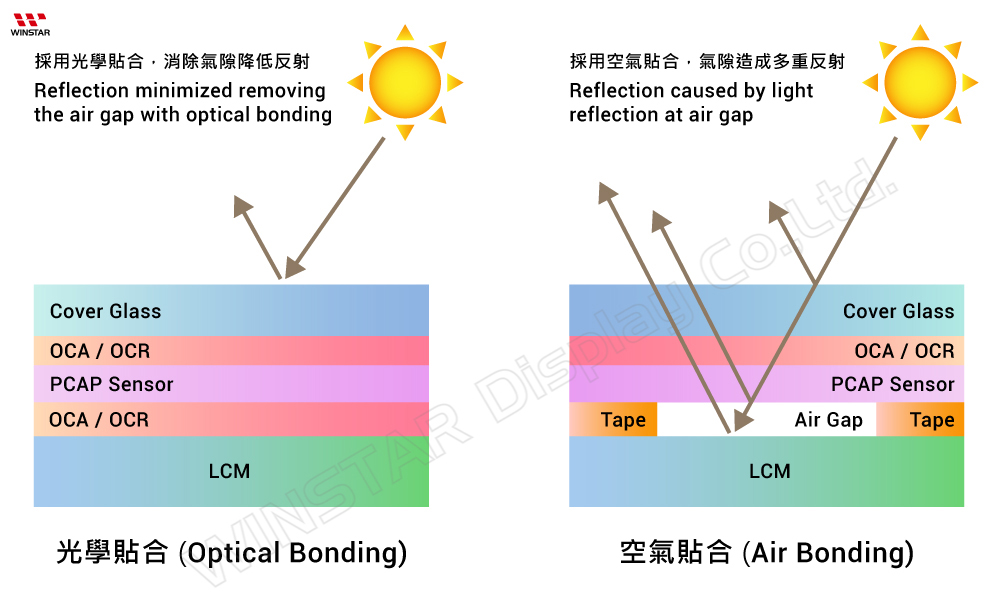

顯示貼合是將顯示面板（TFT LCD 或 OLED）與蓋板玻璃或觸控面板結合的工藝。貼合方式會直接影響光學清晰度、結構強度與環境耐受性。

常見的兩種貼合方式包括：

• Air Bonding（空氣貼合）: 蓋板玻璃與顯示面板之間保留一層空氣間隙，屬成本較低的貼合方式。
• Optical Bonding （光學貼合）利用光學透明黏著材（如 OCA 或 OCR）填補間隙，使兩者完全密合。





空氣貼合（Air Bonding）介紹

空氣貼合以雙面膠沿顯示模組邊緣固定蓋板玻璃或觸控面板，並保留一個可控的空氣層，因此又稱周邊貼合（Perimeter Bonding）。

空氣貼合的優點:

• 材料與製程成本較低
• 蓋板或觸控面板容易維修與更換
• 適用於室內及非嚴苛環境

空氣貼合的缺點:

• 空氣層會增加反射，降低清晰度
• 陽光下可讀性較差
• 易受潮氣、灰塵與凝結影響
• 抗震與抗衝擊能力較弱



---



光學貼合（Optical Bonding）介紹

光學貼合透過光學透明黏著材（例如 OCA 或 OCR）將蓋板與顯示面板完全填滿貼合，使整體結構無空氣層、更穩固並具備更佳光學品質。

光學貼合的優點:

• 明顯降低反射與眩光
• 提升戶外陽光下的可讀性與對比度
• 結構更牢固、抗衝擊性佳
• 防塵、防潮能力優異，降低凝結風險
• 觸控反應速度與準確度更佳

光學貼合的缺點:

• 成本相對較高
• 製程要求更嚴格
• 完成貼合後返工難度較大

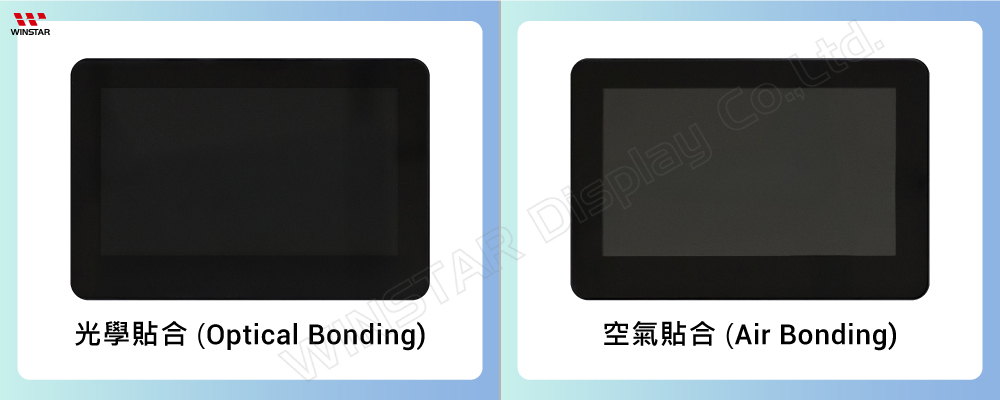

光學貼合的視覺與結構優勢:採用光學貼合時，顯示器與黑色絲印可自然融合，外觀一致、精準。

沒有空氣層時，光學貼合能降低反射並提升透光率，使顯示亮度與整體視覺表現更佳。



---



空氣貼合 vs 光學貼合：性能比較

下列表格從視覺表現、結構強度、製程複雜度與成本等關鍵指標，比較空氣貼合與光學貼合的差異，協助使用者快速選擇最適合的貼合技術。

類別	空氣貼合 (Air Bonding)	光學貼合 (Optical Bonding)
貼合方式	使用雙面膠於邊框區域固定蓋板玻璃與 LCM	以光學黏著材塗佈於全表面，使蓋板與 LCM 完全貼合
製程複雜度	製程簡單，容易貼附	製程複雜，貼附難度高
光學干擾	因內部反射造成較大折射、亮度與對比下降	折射極小，維持亮度與對比度
視覺清晰度	清晰度與對比度較低	清晰度高、對比銳利
結構強度	中等貼合強度	高貼合強度
密封保護	中等的防潮、防塵能力	優異的密封與環境保護
成本	成本較低	成本較高
一次合格率（FPY）	因製程簡單而較高	因製程複雜略低



---



應用指南：如何選擇適合的貼合方式？

了解空氣貼合與光學貼合在結構與性能上的差異後，應如何選擇最適合您產品的技術？以下簡易指南可協助依據應用環境與設計優先度做決策。

何時選擇空氣貼合?

空氣貼合適用於成本效益與維護便利性較重要的應用，例如：

• 室內使用的 TFT LCD／OLED 設備
• 需要簡易維修或現場更換的產品
• 成本敏感、光學或環境需求不高的設備

何時選擇光學貼合

光學貼合在性能與耐用性方面具有明顯優勢，特別推薦用於：

• 戶外顯示器、自助設備、需強光可讀性的產品
• 有震動、衝擊或嚴苛環境條件的應用
• 高階 HMI 介面，需高清晰度與高可靠度
• 醫療、汽車、工業等需高密封性與高耐用度的設備



---



為什麼選擇 華凌光電 的顯示貼合技術？

華凌 WINSTAR 具備空氣貼合與光學貼合的完整自有產能，提供您彈性、品質與速度兼具的最佳方案。

• 自有貼合能力: 華凌掌控空氣貼合與光學貼合製程技術，確保品質、縮短交期、快速回應設計變更，滿足客戶需求。
• 強大的技術支援: 研發技術團隊從概念到量產全程協助，提供客製化貼合解決方案。
• 多樣化產品線:
  • TFT LCD 模組: 標準產品尺寸範圍為 0.96 吋至 15.6 吋，並可提供 最大至 32 吋的客製化選項。
  • OLED 模組: 尺寸範圍為 1.54 吋至 5.5 吋。
  • WINSTAR提供多樣化的標準產品，無需 NRE（非經常性工程費用），同時也支援完整客製化，以滿足您特定的應用需求。
• 穩定供應與品質: 提供台灣製造與中國多元生產據點，確保供貨穩定與品質一致，並提供符合應用環境需求的品質貼合方案。



---



常見問題（FAQ）

1. 空氣貼合（Air Bonding）與光學貼合（Optical Bonding）的主要差異是什麼？

空氣貼合在蓋板玻璃與顯示面板之間保留空氣層，容易產生內部反射，導致對比度降低與眩光問題。光學貼合則使用透明光學黏著材填滿該間隙，可消除大多數內部反射，並提升可讀性、耐用度與觸控效能。

2. 哪一種貼合方式較適合戶外顯示器？

光學貼合強烈建議用於戶外或陽光直射的應用環境。其可在強光條件下顯著提升對比度與可讀性，並提供更佳的環境密封保護。

3. 華凌 WINSTAR 是否同時提供空氣貼合與光學貼合？

是的。華凌具備空氣貼合與光學貼合的完整自有產能，讓客戶可依成本、效能需求與應用環境，彈性選擇最適合的貼合方案。

4. 光學貼合是否適用於小尺寸顯示器（例如小型 TFT 或 OLED）？

是的。光學貼合可應用於小尺寸 TFT LCD 與 OLED 模組，WINSTAR 的製程能確保在小尺寸條件下仍維持高精度貼合品質，不影響整體顯示效能。



---



結論

選擇空氣貼合或光學貼合，取決於實際的應用需求。對於室內使用、成本敏感或需容易維護的設備，空氣貼合通常已足夠。若應用於嚴苛環境、戶外設備，或對高對比度、耐用性與陽光下可讀性有較高要求的顯示器，光學貼合則是更合適的選擇。

華凌光電同時支援兩種貼合技術，並可依客戶的需求提供量身打造的顯示貼合解決方案。



---
