Bei der Integration von TFT-LCD- oder OLED-Displays in moderne Industrie- und Gewerbegeräte ist die Wahl der richtigen Bonding-Methode entscheidend für die visuelle Leistung, Haltbarkeit und Kosteneffizienz. Dieser Artikel vergleicht zwei gängige Bonding-Technologien – Air Bonding und Optical Bonding – und hilft Entwicklern, Produktdesignern und Projektmanagern, fundierte Entscheidungen basierend auf den Anwendungsanforderungen zu treffen.
Display-Bonding bezeichnet die Technik, bei der das Display-Panel (TFT-LCD oder OLED) mit einer Abdeckung oder einem Touchpanel verbunden wird. Die Bonding-Methode kann die optische Klarheit, Haltbarkeit und Umweltbeständigkeit des Displays erheblich beeinflussen.

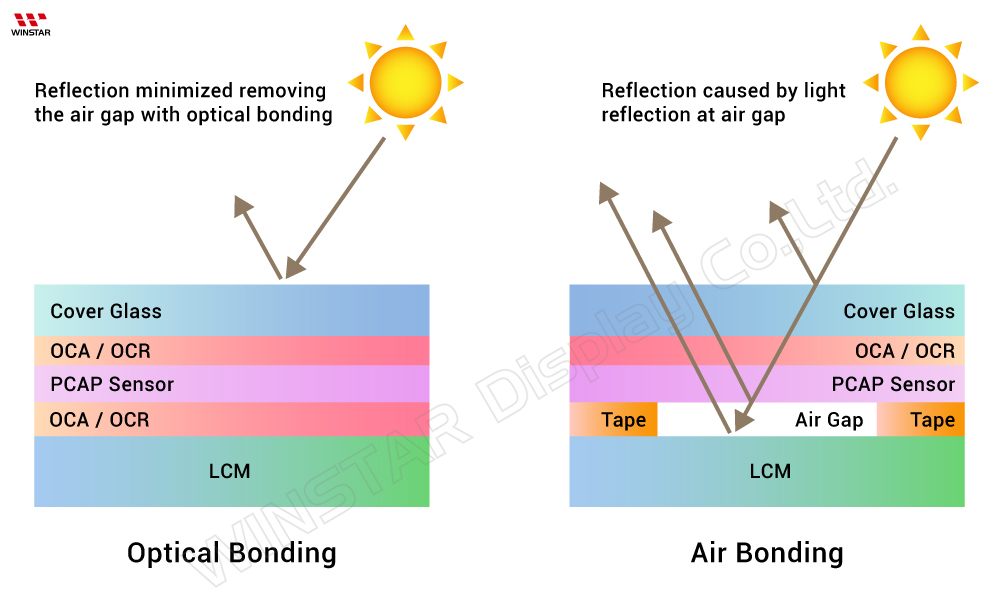

Beim Air Bonding wird die Abdeckung oder das Touchpanel an den Rändern des Display-Moduls befestigt, wobei ein kontrollierter Luftspalt zwischen Abdeckung und Display-Panel bleibt. Diese Methode wird auch als Perimeter-Bonding bezeichnet.
Beim Optical Bonding wird ein optisch klarer Klebstoff (z. B. OCA oder OCR) verwendet, um den Spalt zwischen Abdeckung und Display-Panel zu füllen und einen festen laminierten Verbund ohne Luftschichten zu erzeugen.

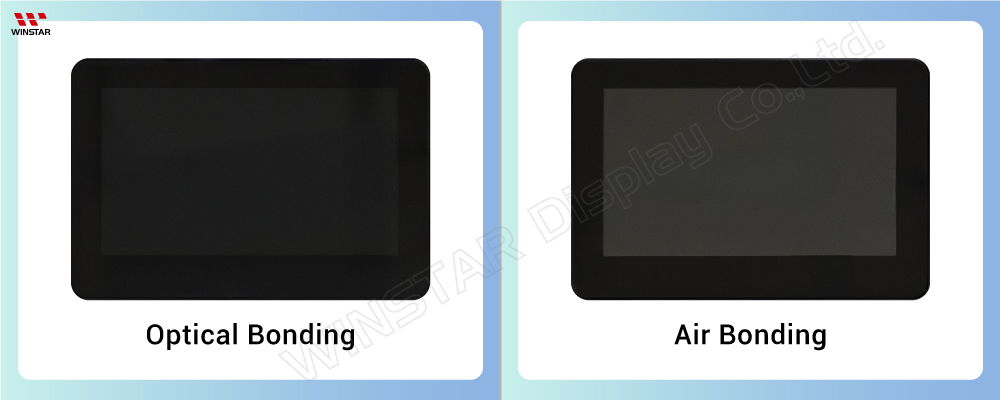

Mit Optical Bonding sind das Display und der schwarze Siebdruck nahtlos integriert, was eine gleichmäßigere und präzisere Oberfläche im Vergleich zum Air Bonding bietet.
Ohne Luftspalt sorgt Optical Bonding für reduzierte Reflexionen und verbesserte Lichtdurchlässigkeit, was zu höherer Helligkeit und besserer visueller Leistung führt.
Die folgende Tabelle vergleicht Air Bonding und Optical Bonding in Bezug auf Schlüsselfaktoren wie visuelle Leistung, strukturelle Stärke, Prozesskomplexität und Kosten – eine klare Orientierungshilfe für die Auswahl der geeigneten Bonding-Methode.
| Kategorie | Air Bonding | Optical Bonding |
|---|---|---|
| Bonding-Methode | Abdeckglas (CG) wird mit doppelseitigem Klebeband am Rahmen des LCM befestigt. | Optischer Klebstoff wird auf der gesamten Fläche aufgetragen, um CG und LCM vollständig zu verbinden. |
| Prozesskomplexität | Einfacher Prozess; einfache Laminierung. | Komplexerer Prozess; schwierige Laminierung. |
| Optische Störungen | Stärkere Lichtbrechung und reduzierte Helligkeit/Kontrast durch interne Reflexionen. | Minimale Brechung; Helligkeit und Kontrast bleiben erhalten. |
| Bildklarheit | Niedrigere Bildklarheit und Kontrast. | Hohe Klarheit und scharfer Kontrast. |
| Strukturelle Stärke | Mittlere Bonding-Stärke. | Hohe Bonding-Stärke. |
| Versiegelung & Schutz | Mäßige Beständigkeit gegen Feuchtigkeit und Staub. | Hervorragende Versiegelung und Umweltschutz. |
| Kosten | Niedrigere Kosten. | Höhere Kosten. |
| First Pass Yield (FPY) | Höherer FPY durch einfacheren Prozess. | Leicht niedrigerer FPY aufgrund der Prozesskomplexität. |
Nach dem Verständnis der strukturellen und leistungsbezogenen Unterschiede zwischen Air Bonding und Optical Bonding stellt sich die Frage: Welche Methode ist für Ihr Produkt am besten geeignet? Nachfolgend finden Sie eine kurze Anleitung, um die richtige Wahl basierend auf Ihrer Anwendungsumgebung und Designprioritäten zu treffen.
Air Bonding ist eine praktische Wahl für Anwendungen, bei denen Wartungsfreundlichkeit und Kosteneffizienz entscheidend sind. Besonders geeignet für:
Optical Bonding bietet erhebliche Vorteile in Leistung und Haltbarkeit für anspruchsvolle Umgebungen. Empfohlen für:
WINSTAR bietet sowohl Air Bonding als auch Optical Bonding vollständig im eigenen Haus an und ermöglicht so unübertroffene Flexibilität und Qualitätskontrolle für Ihre Projekte. Wenn Sie WINSTAR wählen, profitieren Sie von:
Air Bonding lässt einen Luftspalt zwischen Abdeckung und Display, was interne Reflexionen, reduzierten Kontrast und Blendung verursachen kann.
Optical Bonding füllt diesen Spalt mit klarem Klebstoff, beseitigt die meisten internen Reflexionen und verbessert Lesbarkeit, Haltbarkeit und Touch-Leistung.
Optical Bonding wird für Außenanwendungen oder bei direkter Sonneneinstrahlung dringend empfohlen, da es den Kontrast und die Lesbarkeit bei hellem Licht erheblich verbessert und besseren Umweltschutz bietet.
Ja. WINSTAR bietet sowohl Air Bonding als auch Optical Bonding im eigenen Haus an. Dies gibt Kunden die Flexibilität, basierend auf Kosten, Leistungsanforderungen und Anwendungsumgebung zu wählen.
Ja. Optical Bonding kann auf kompakte TFT-LCD- und OLED-Module angewendet werden, und WINSTARs Prozess gewährleistet Präzision auch bei kleinen Größen, ohne die Qualität zu beeinträchtigen.
Die Wahl zwischen Air Bonding und Optical Bonding hängt von Ihren Anwendungsanforderungen ab. Für Innenanwendungen, kostensensible oder leicht wartbare Geräte ist Air Bonding oft ausreichend. Für robuste, Outdoor- oder Hochleistungsdisplays, die hohen Kontrast, Haltbarkeit und Sonnenlichtlesbarkeit erfordern – ist Optical Bonding die bessere Wahl.
WINSTAR unterstützt beide Bonding-Technologien und kann maßgeschneiderte Bonding-Display-Lösungen liefern.
