产品叙述
WF0840ASWAMLNN0是具高亮度和广温特点的8.4吋TFT-LCD液晶模块，显示画面由1024x768像素组成。模块尺寸199.5 x 149.0 mm; 有效区域尺寸为170.8032 x 128.1024 mm，长宽比为4:3。这款TFT LCD模块内置ST5821AH和 ST5084AA驱动IC，可支持LVDS接口。LVDS 技术运用在 TFT 显示屏上越来越受欢迎，此技术适合需要高速数据传输的 TFT LCD 模块，它在提供高数据传输率的同时会有很低的功耗。
WF0840ASWAMLNN0 TFT显示屏采用IPS面板技术是市面上很受青睐的广视角技术，此型号视觉角度达左:80 /右:80 /上:80 /下80度(典型值)。模块典型值对比度为1000:1，具高亮度为1000 nits(典型值)。逻辑电压(VDD) 3.0V~3.6V，典型值为3.3V。具有较广的工作温度为–30℃~+80℃;储存温度范围为–30℃~+80℃。此型号适合用在智能家庭安全或家电应用、医疗设备、工控设备、测试仪器设备...等。

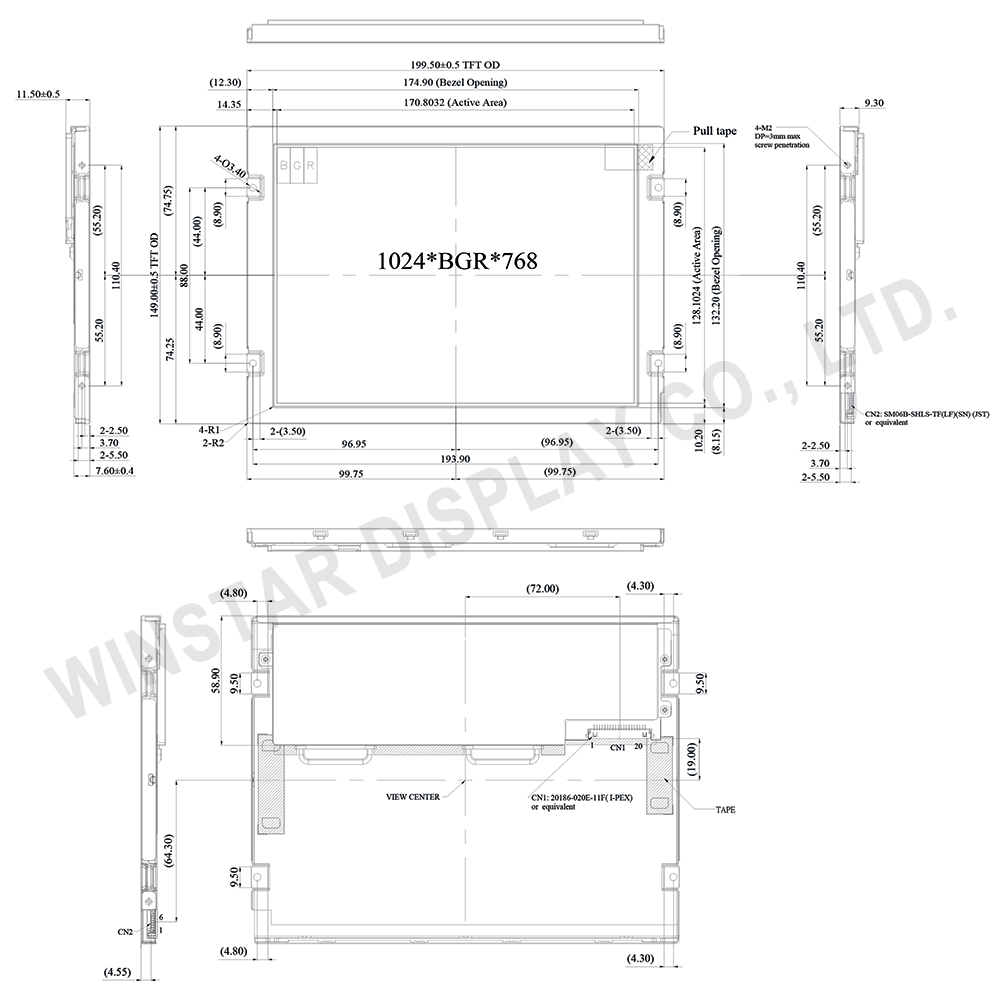

规格图
产品规格
Pin功能定义
LCM PIN定义
| Pin No. | 符号 | 功能说明 |
|---|---|---|
| 1 | VDD | Power supply |
| 2 | VDD | Power supply |
| 3 | GND | Ground |
| 4 | GND | Ground |
| 5 | Link0- | 0- LVDS differential data input (D0N) |
| 6 | Link0+ | 0+ LVDS differential data input (D0P) |
| 7 | GND | Ground |
| 8 | Link1- | 1- LVDS differential data input (D1N) |
| 9 | Link1+ | 1+ LVDS differential data input (D1P) |
| 10 | GND | Ground |
| 11 | Link2- | 2- LVDS differential data input (D2N) |
| 12 | Link2+ | 2+ LVDS differential data input (D2P) |
| 13 | GND | Ground |
| 14 | CLKIN- | - LVDS differential clock input (CLKN) |
| 15 | CLKIN+ | + LVDS differential clock input (CLKP) |
| 16 | GND | Ground |
| 17 | Link3- | 3- LVDS differential data input (D3N) |
| 18 | Link3+ | 3+ LVDS differential data input (D3P) |
| 19 | MODE | Bit 6/8:Low(6 Bit);High(8 Bit) |
| 20 | SC | Scan direction selector (Low: Normal ;High: Reverse) |
CN2
| Pin No. | 符号 | 功能说明 |
|---|---|---|
| 1 | LED C3 | LED_ Cathode 3 |
| 2 | LED A3 | LED_ Anode 3 |
| 3 | LED C1 | LED_ Cathode 1 |
| 4 | LED A1 | LED_ Anode 1 |
| 5 | LED A2 | LED_ Anode 2 |
| 6 | LED C2 | LED_ Cathode 2 |
规格说明
| 项目 | 规格 | 单位 |
|---|---|---|
| 显示尺寸(对角线) | 8.4 | 寸 |
| 点阵(分辨率) | 1024 × 3(BGR) × 768 | dots |
| 模块尺寸 | 199.5 × 149.0 × 11.5 | mm |
| 有效区域 | 170.8032 (H) × 128.1024(V) | mm |
| 点间距 | 0.1668 × 0.1668 | mm |
| LCD 类型 | TFT全透 | |
| 驱动IC | ST5821AH+ST5084AA 或相容IC | |
| 视角 | 80/80/80/80 | |
| TFT 界面 | LVDS | |
| 背光类型 | LED,平常白 | |
| 长宽比 | 4:3 | |
| Side screw torque | Typ:0.9 Max:1.3 (Unit,Kgf-cm) | |
| 触控面板类型 | 无触控面板 | |
| 表面 | 防眩光 (Anti-Glare) | |
最大绝对额定值
| 项目 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 工作温度 | TOP | -30 | － | +80 | ℃ |
| 储存温度 | TST | -30 | － | +80 | ℃ |
电气特性
| 项目 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | |
|---|---|---|---|---|---|---|
| 逻辑电源电压 | VDD | 3.0 | 3.3 | 3.6 | V | |
| 供电电流 | VDD=3.3V | － | 330 | 495 | mA | |
| 输入电压 | 高准位 | VIH | 0.7VDD | － | VDD | V |
| 低准位 | VIL | GND | － | 0.3VDD | V | |
