Ana sayfa Ürünler TFT LCD Ekran Standart TFT LCD Modülü WF70B4TIAGDNGB

7 inç 800x480 TFT Kapasitif Dokunmatik Ekran

Model No. WF70B4TIAGDNGB

►Boyut : 7 inç
►Çözünürlük : 800 x 480 dot
►Görünüm yönü : 12H
►Ara yüz : RGB
►Sürücü Entegresi : HX8264 & HX8664
►Kontrol Kartı : Hayır
►Parlaklık (cd/m²) : 300
►Delikli Çerçeve : Hayır
►Dokunmatik Ekran: Kapasitif dokunmatik panelle birlikte
►PCAP IC : GT911
►Dokunma Noktası Sayısı: 5

Açıklama

WF70B4TIAGDNGB, kapasitif dokunmatik ekranlı 7 inç TFT LCD ekrandır. 800x480 piksel çözünürlüğe, 300 nit parlaklığa, 800:1 kontrast oranına sahiptir ve 5 noktalı çoklu dokunmayı destekler. LED arka aydınlatmanın tipik ömrü 50.000 saattir.

Modül, HX8264 ve HX8664 sürücü IC’lerini kullanır ve 24 bit RGB arayüzünü destekler. Kapasitif dokunmatik panel, GT911 IC tarafından I²C arayüzü üzerinden kontrol edilir. Çalışma sıcaklığı aralığı -20°C ile +70°C arasında, depolama sıcaklığı aralığı ise -30°C ile +80°C arasındadır.

WF70B4TIAGDNGA modeli ile karşılaştırıldığında, WF70B4TIAGDNGB GT911 dokunmatik IC’yi kullanırken, WF70B4TIAGDNGA ILI2130 IC’yi kullanır. Ayrıca, WF70B4TIAGDNGB’nin kapak camı (Cover Glass, CG) TFT panelden daha büyük olup, uygulamalarda mekanik montajı kolaylaştırır.

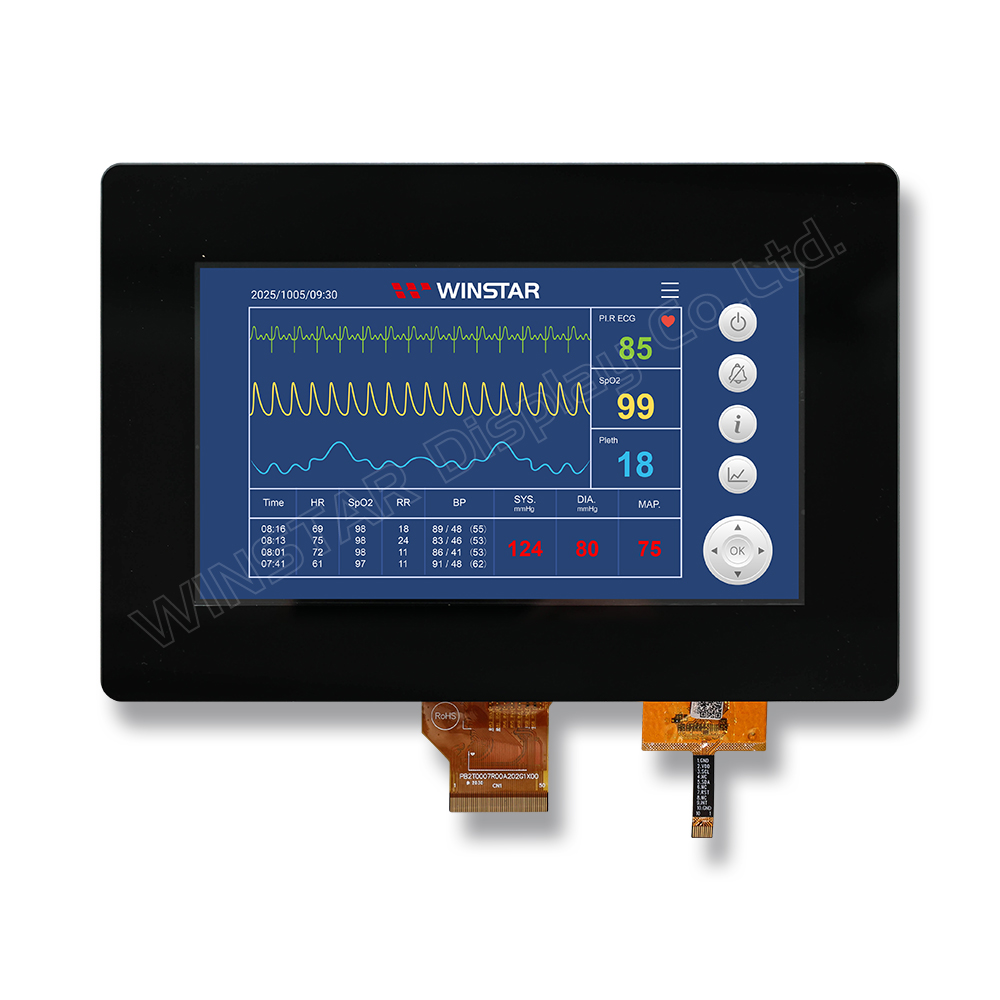

7 inç 800x480 TFT Kapasitif Dokunmatik Ekran - WF70B4TIAGDNGB

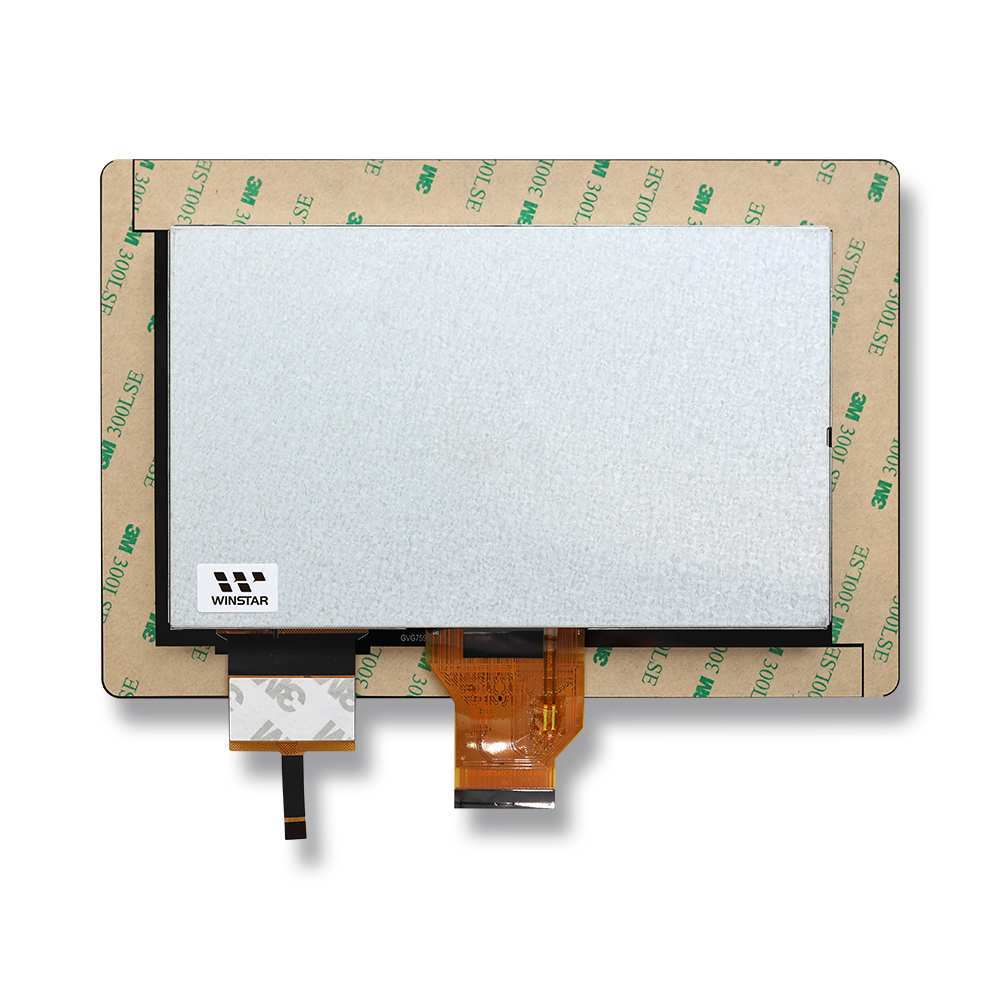

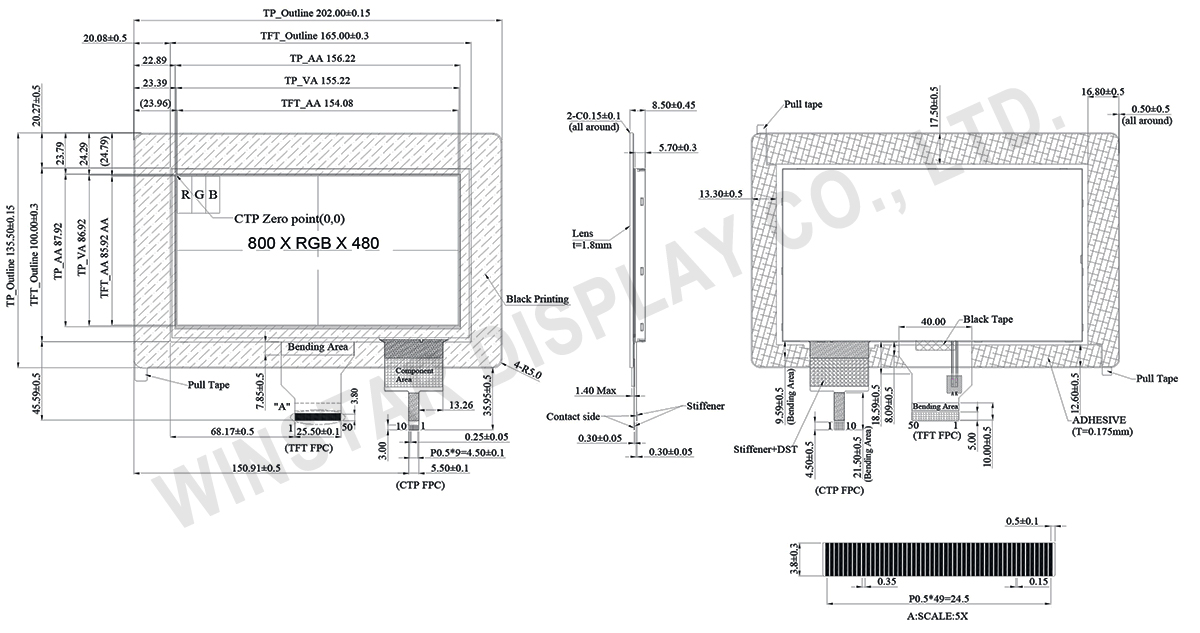

ÇIZIM

7-inch TFT Capacitive Touch Display 800x480 - WF70B4TIAGDNGB

AYRINTILAR

Genel Özellikler

Kalem Ölçü Birim
Boyut (Köşegen) 7.0 inç
Nokta Matrisi (Çözünürlük) 800 × RGB × 480 (TFT) dots
Modül ölçüleri 202.0 × 135.5 × 8.5 mm
Aktif alan(AA) 154.08 × 85.92 mm
Nokta sıklığı 0.1926 × 0.179 mm
LCD type TFT, Beyaz, İletici
Görünüm yönü 12 o'clock
Gray Skala Enverziyonu Yönü 6 o'clock
Görünüm Oranı 16:9
Backlight Tipi LED, Beyaz
TFT Arayüzü 24-bit RGB
Renk düzeni RGB-STRIPE
TFT Sürücü IC'si HX8264 & HX8664
CTP IC GT911
CTP Arayüzü I2C
CTP FW Sürümü 67
CTPÇözünürlüğü 1024*600
Dokunmatik Ekran Kapasitif dokunmatik panelle (PCAP)
Yüzey Parlama

Maksimum Değerler

Kalem Sembol Minumum Deger Tipik Deger Maksimum Değer Birim
Çalışma Sıcaklığı TOP -20 +70
Saklama Sıcaklığı TST -30 +80

Elektronik Özellikleri

Çalışma koşulları

Kalem Sembol Minumum Deger Tipik Deger Maksimum Değer Birim
Supply Voltage For Logic VCC 3.0 3.3 3.6 V
Power voltage AVDD 10.2 10.4 10.6 V
Power Supply For Current VCC =3.3V - 4.3 - mA
Power voltage VGH 14.5 15.0 15.5 V
Power voltage VGL -10.5 -10 -9.5 V
Input signal voltage VCOM 3.54 4.04 4.54 V
Supply CTP VDDT 3.1 3.3 3.5 V
ICTP 16 24 mA


LED sürüş koşulları

Parametre Sembol Minumum Deger Tipik Deger Maksimum Değer Birim
LED akımı - - 180 - mA
LED voltajı VLED+ 8.4 9.8 11.0 V
LED ömrü - 50,000 - - Hr

Arayüz Pin Fonksiyonlari

LCM Pin Tanımı

Pin Sembol Fonksiyon
1 LED+ Power supply for backlight
2 LED+ Power supply for backlight
3 LED- Backlight ground
4 LED- Backlight ground
5 GND Power ground
6 VCOM Common voltage
7 VCC Power for Digital Circuit
8 MODE DE/SYNC mode select
9 DE Data Input Enable (DEN)
10 VS Vertical Sync Input (VSD)
11 HS Horizontal Sync Input (HSD)
12 B7 Blue data(MSB)
13 B6 Blue data
14 B5 Blue data
15 B4 Blue data
16 B3 Blue data
17 B2 Blue data
18 B1 Blue data
19 B0 Blue data(LSB)
20 G7 Green data(MSB)
21 G6 Green data
22 G5 Green data
23 G4 Green data
24 G3 Green data
25 G2 Green data
26 G1 Green data
27 G0 Green data(LSB)
28 R7 Red data(MSB)
29 R6 Red data
30 R5 Red data
31 R4 Red data
32 R3 Red data
33 R2 Red data
34 R1 Red data
35 R0 Red data(LSB)
36 GND Power Ground
37 DCLK Sample clock (CLKIN)
38 GND Power Ground
39 L/R Left / right selection
40 U/D Up/down selection
41 VGH Gate ON Voltage
42 VGL Gate OFF Voltage
43 AVDD Power for Analog Circuit
44 RESET Global reset pin.
45 NC No connection
46 VCOM Common Voltage
47 DITHB Dithering function
48 GND Power Ground
49 NC No connection
50 NC No connection


CTP Pin Tanımı

Pin Sembol Fonksiyon
1 VSS Ground for analog circuit
2 VDDT Power Supply : +3.3V
3 SCL I2C clock input
4 NC No connect
5 SDA I2C data input and output
6 NC No connect
7 /RST External Reset, Low is active
8 NC No connect
9 /INT External interrupt to the host
10 VSS Ground for analog circuit
