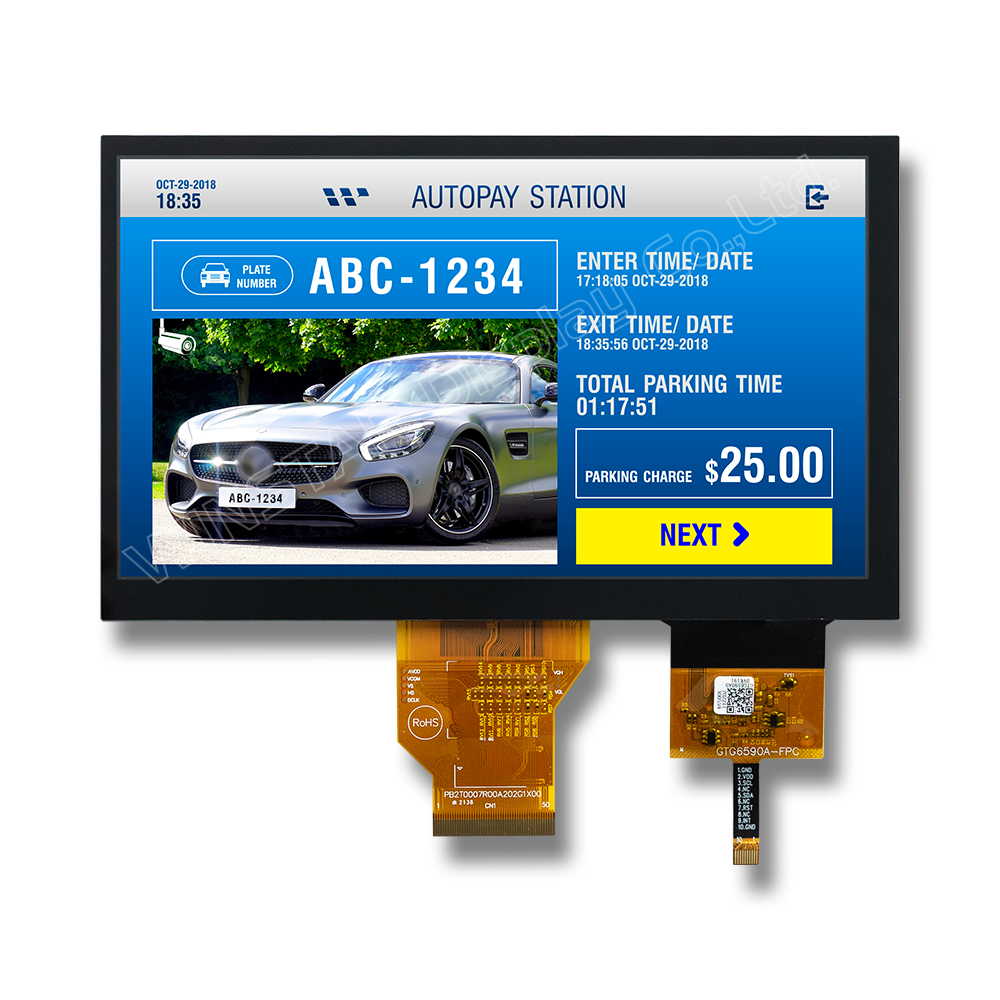

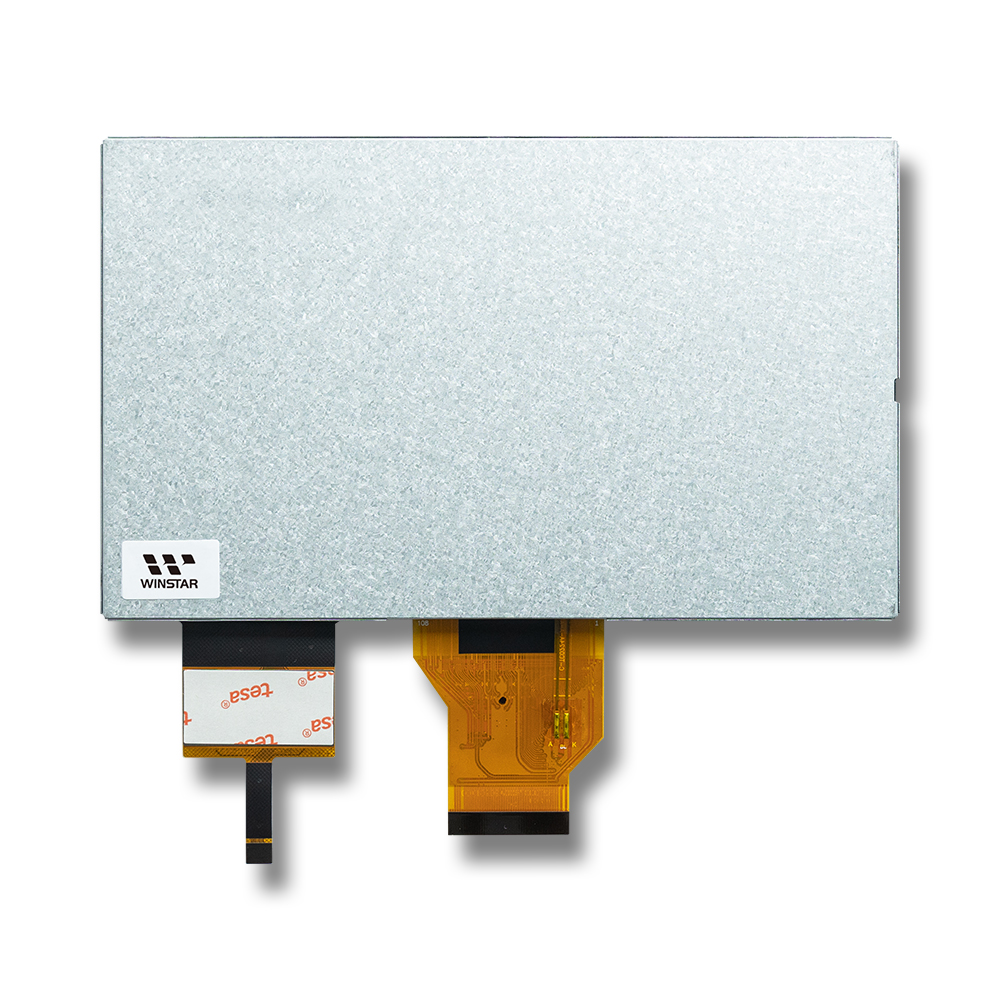

7-inç 800x480 High Brightness TFT-LCD Panel Projeksiyon Kapasitif Dokunmatik ile

Model No. WF70B4SIAGDNGA

►Boyut : 7 inç
►Çözünürlük : 800 x 480 dot
►Görünüm yönü : 12H
►Ara yüz : RGB
►Sürücü Entegresi : HX8264 + HX8664
►Kontrol Kartı : Hayır
►Parlaklık (cd/m²) : 700
►Delikli Çerçeve : Hayır
►Dokunmatik Ekran: Kapasitif Dokunmatik Panel (CTP)
►PCAP IC : ILI2130
►Dokunma Noktası Sayısı: 5

Açıklama

WF70B4SIAGDNGA, 800×480 çözünürlük ve 700 cd/m² parlaklığa sahip 7-inç High Brightness TFT-LCD paneldir. ILI2130 kontrolör IC’li projeksiyon kapasitif dokunmatik panel (PCAP) içerir, I2C arayüzü ve 5 dokunma noktasına kadar destek sağlar. Panel, 12 saat yönünde görüntü açısını destekler ve HX8264 + HX8664 (veya eşdeğer) sürücü IC’ler ile 24-bit RGB arayüz kullanır. Ortam ışığı olan ortamlarda kullanılabilir, çalışma sıcaklığı -20°C ~ +70°C aralığındadır. LED arka ışığın minimum ömrü 50.000 saattir.

Öne Çıkan Özellikler

  • 7-inç High Brightness TFT-LCD panel, 800×480 çözünürlük
  • Parlaklık: 700 cd/m²
  • 24-bit RGB arayüz, HX8264 + HX8664 (veya eşdeğer IC)
  • Projeksiyon kapasitif dokunmatik panel (PCAP)
  • Dokunmatik kontrolcü: ILI2130, I2C arayüzü
  • 5 dokunma noktasına kadar destek
  • Çalışma sıcaklığı: -20°C ~ +70°C
  • LED arka ışık ömrü: minimum 50.000 saat

Uygulamalar

  • Endüstriyel ekipmanlar
  • Tıbbi cihazlar
  • Açık hava kioskları / bilet makineleri
  • Otomotiv / deniz sistemleri
  • İnteraktif kontrol panelleri

Alternatif Model

WF70B4TIAGDNGA, aynı panelin standart parlaklık versiyonudur ve iç mekan uygulamaları için uygundur.

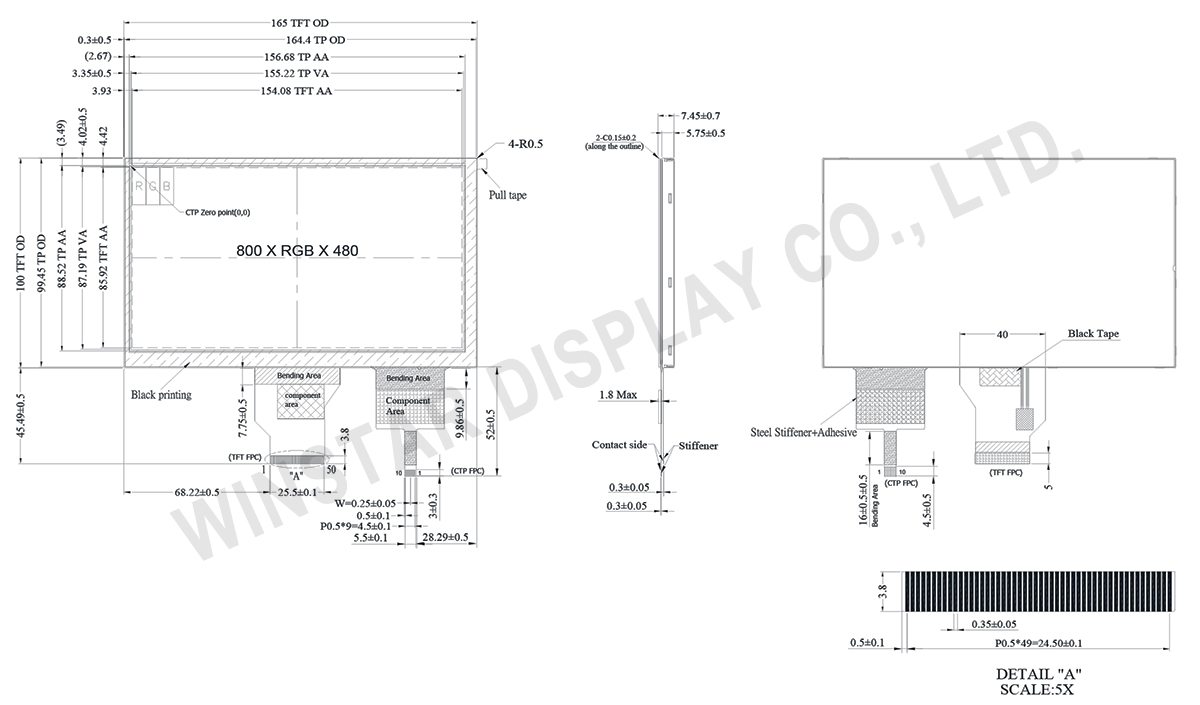

ÇIZIM

WF70B4SIAGDNGA

AYRINTILAR

Genel Özellikler

Kalem Ölçü Birim
Boyut (Köşegen) 7.0 inç
Nokta Matrisi (Çözünürlük) 800 × RGB × 480 (TFT) dots
Modül ölçüleri 165.0(W) × 100(H) × 7.45(D) mm
Aktif alan(AA) 154.08 × 85.92 mm
Nokta sıklığı 0.1926× 0.179 mm
LCD type TFT, Beyaz, İletici
Görünüm yönü 12 o'clock
Gray Skala Enverziyonu Yönü 6 o'clock
Görünüm Oranı 16:9
Backlight Tipi LED, Beyaz
Renk düzeni RGB-STRIPE
TFT Sürücü IC'si HX8264 & HX8664 veya eşdeğer
TFT Arayüzü 24-bit RGB
CTP IC ILI2130 veya eşdeğer
CTP Arayüzü I2C
CTP FW Sürümü 0x07.0x00.0x00.0x00.0x65.0x90.0x00.0x01
CTP Çözünürlüğü 16384*16384
Dokunmatik Ekran Kapasitif dokunmatik panelle (PCAP)
Yüzey Parlama

Maksimum Değerler

Kalem Sembol Minumum Deger Tipik Deger Maksimum Değer Birim
Çalışma Sıcaklığı TOP -20 +70
Saklama Sıcaklığı TST -30 +80

Elektronik Özellikleri

Çalışma koşulları

Kalem Sembol Minumum Deger Tipik Deger Maksimum Değer Birim
Supply Voltage For Logic VCC 3.0 3.3 3.6 V
Power voltage AVDD 10.2 10.4 10.6 V
Power Supply For Current VCC =3.3V - 4.3 - mA
Power voltage VGH 14.5 15.0 15.5 V
Power voltage VGL -10.5 -10 -9.5 V
Input signal voltage VCOM 3.54 4.04 4.54 V
Supply CTP VDDT 3.0 3.3 3.6 V
IDDT 65 98 mA


LED sürüş koşulları

Parametre Sembol Minumum Deger Tipik Deger Maksimum Değer Birim
LED akımı - - 270 - mA
Güç Tüketimi - 2268 2430 2592 mW
LED voltajı VLED+ 8.4 9.0 9.6 V
LED ömrü - 50,000 - - Hr

Arayüz Pin Fonksiyonlari

LCM Pin Tanımı

Pin Sembol Fonksiyon
1 VLED+ Power supply for backlight
2 VLED+ Power supply for backlight
3 VLED- Backlight ground
4 VLED- Backlight ground
5 GND Power ground
6 VCOM Common voltage
7 VCC Power for Digital Circuit
8 MODE DE/SYNC mode select
9 DE Data Input Enable (DEN)
10 VS Vertical Sync Input (VSD)
11 HS Horizontal Sync Input (HSD)
12 B7 Blue data(MSB)
13 B6 Blue data
14 B5 Blue data
15 B4 Blue data
16 B3 Blue data
17 B2 Blue data
18 B1 Blue data
19 B0 Blue data(LSB)
20 G7 Green data(MSB)
21 G6 Green data
22 G5 Green data
23 G4 Green data
24 G3 Green data
25 G2 Green data
26 G1 Green data
27 G0 Green data(LSB)
28 R7 Red data(MSB)
29 R6 Red data
30 R5 Red data
31 R4 Red data
32 R3 Red data
33 R2 Red data
34 R1 Red data
35 R0 Red data(LSB)
36 GND Power Ground
37 DCLK Sample clock (CLKIN)
38 GND Power Ground
39 L/R Left / right selection
40 U/D Up/down selection
41 VGH Gate ON Voltage
42 VGL Gate OFF Voltage
43 AVDD Power for Analog Circuit
44 RESET Global reset pin.
45 NC No connection
46 VCOM Common Voltage
47 DITHB Dithering function
48 GND Power Ground
49 NC No connection
50 NC No connection


CTP Pin Tanımı

Pin Sembol Fonksiyon
1 VSS Ground for analog circuit
2 VDDT Power Supply : +3.3V
3 SCL I2C clock input
4 NC No connect
5 SDA I2C data input and output
6 NC No connect
7 RST External Reset, Low is active
8 NC No connect
9 INT External interrupt to the host
10 VSS Ground for analog circuit
