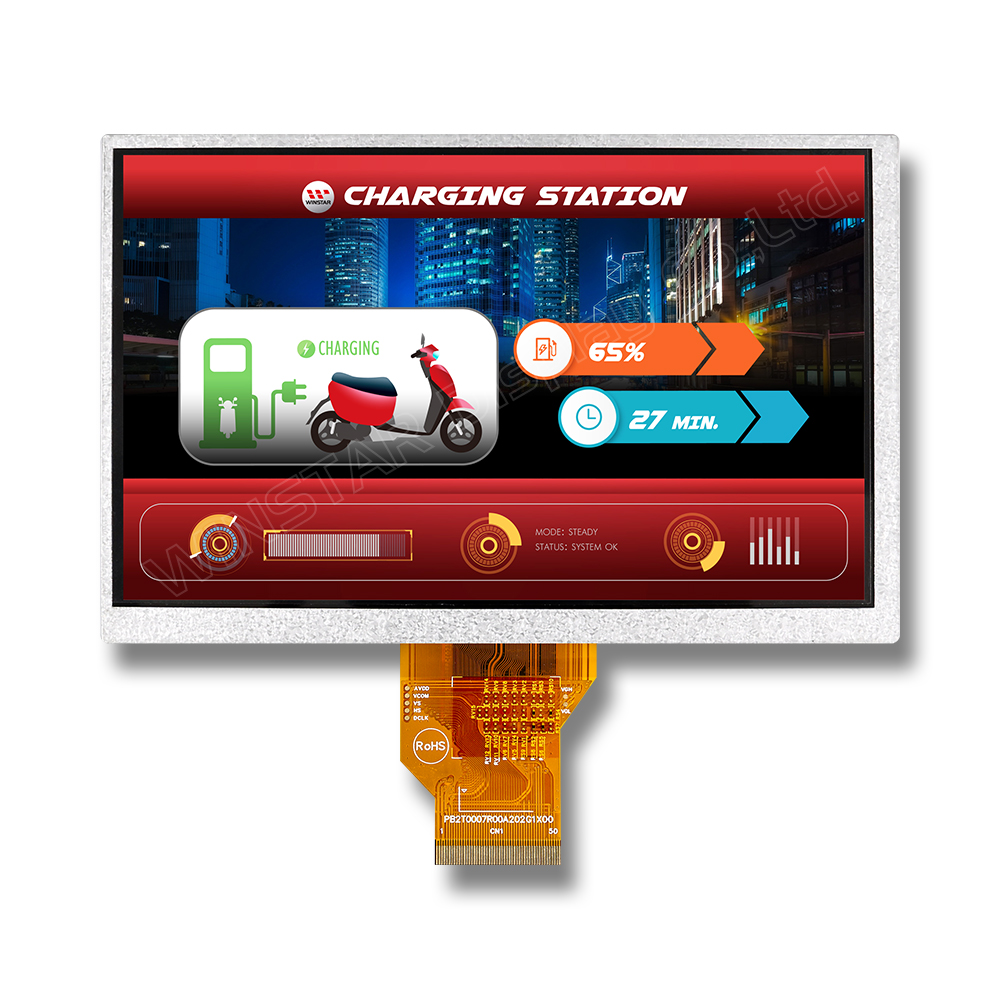

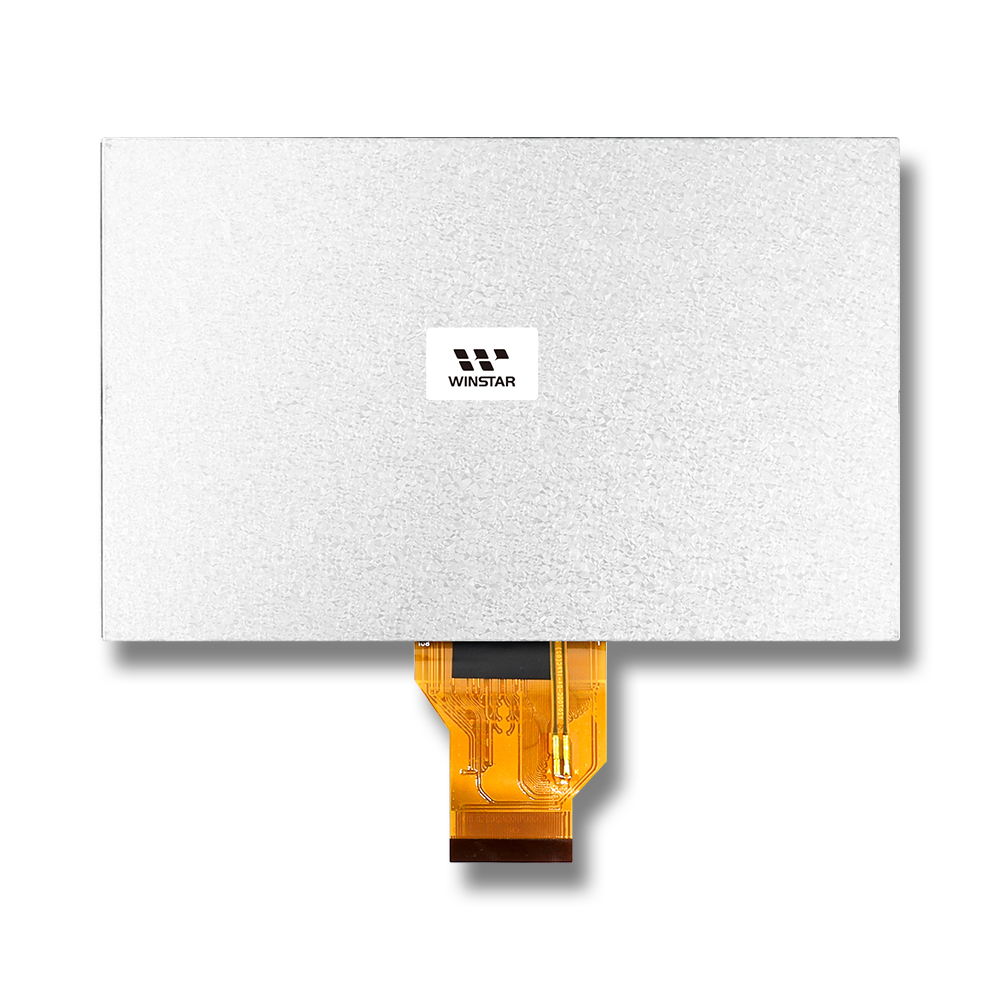

7-inç 800x480 Yüksek Parlaklık TFT Ekran

Model No. WF70B4SIAGDNN0

►Boyut : 7 inç
►Çözünürlük : 800x480 piksel
►Görünüm yönü : 12H
►Ara yüz : RGB
►Sürücü Entegresi : HX8264 + HX8664
►Kontrol Kartı : Hayır
►Parlaklık(cd/m²): 900
►Delikli Çerçeve : Hayır
►Dokunmatik Ekran: dokunmatik Panel olmadan

PDF İndir

DEMO CODE Sorguya ekle

Önceki Listeye geri dön Sonraki

Açıklama

WF70B4SIAGDNN0, 800×480 çözünürlüklü ve 900 cd/m² parlaklığa sahip 7 inç TFT-LCD modüldür. 12 konumunda görüş açısını destekler ve HX8264 ve HX8664 (veya eşdeğer) sürücü IC’leri ile RGB arayüzünü kullanır. Yüksek ortam ışığı olan ortamlarda kullanım için uygundur ve -20°C ila +70°C sıcaklık aralığında kararlı çalışır. LED arka ışık minimum 50.000 saat ömre sahiptir.

Özellikler

7-inç TFT-LCD, 800×480 çözünürlük
Yüksek parlaklık: 900 cd/m²
RGB arayüzü, HX8264 + HX8664 sürücü IC’leri (veya eşdeğer)
Çalışma sıcaklığı: -20°C ~ +70°C
LED ömrü: minimum 50.000 saat

Uygulama Alanları

Endüstriyel ekipman
Tıbbi cihazlar
Açık alan kioskları
Otomotiv / deniz sistemleri

Alternatif Model

WF70B4TIAGDNN0, standart parlaklık versiyonudur (aynı boyut ve çözünürlük) ve iç mekan uygulamaları için uygundur.

WF70B4SIAGDNN0

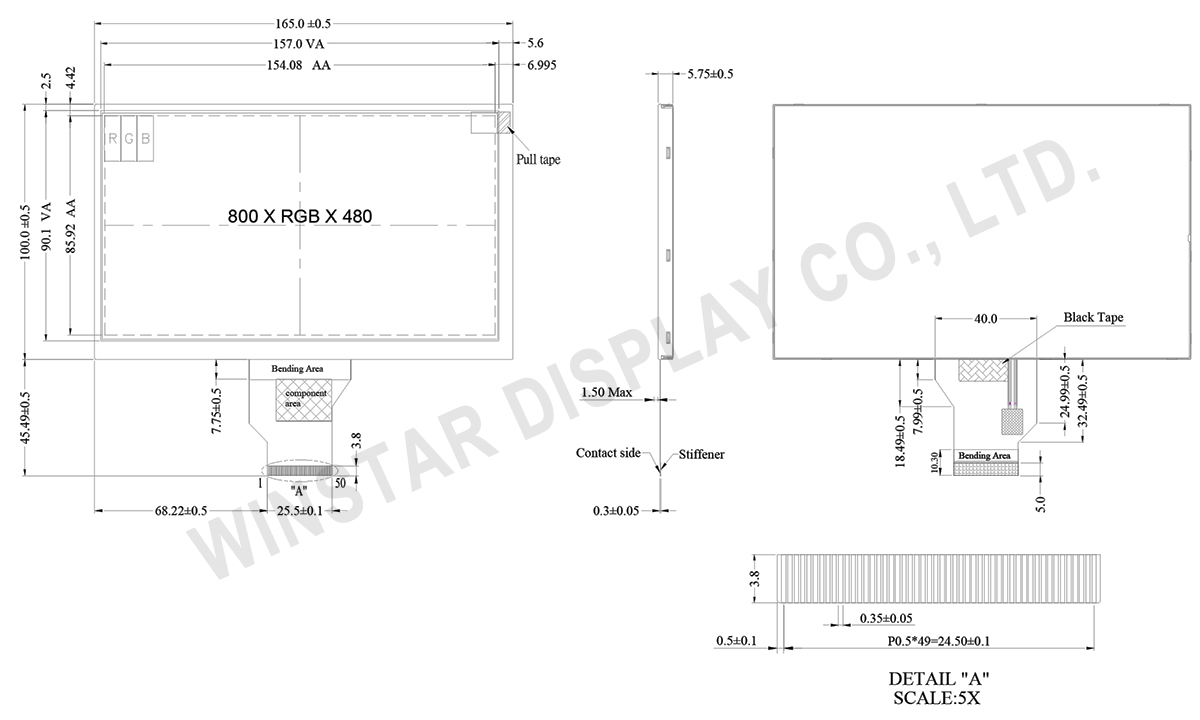

ÇIZIM

AYRINTILAR

Genel Özellikler

Kalem	Ölçü	Birim
Boyut (Köşegen)	7	inç
Nokta Matrisi (Çözünürlük)	800 × RGB × 480 (TFT)	dots
Modül ölçüleri	165 × 100.0 × 5.75	mm
Aktif alan	154.08 × 85.92	mm
Nokta sıklığı	0.1926 × 0.179	mm
LCD Tipi	TFT, Normally Beyaz, Transmissive
Görünüm yönü	12 o'clock
Gri Ölçekli Evirme Yönü	6 o'clock
Görünüm Oranı	16:9
Backlight Tipi	LED, Normally Beyaz
Renklerin düzenlenmesi	RGB-STRIPE
Sürücü Entegresi	HX8264 & HX8664
TFT Arayüz	24-bit RGB
Dokunmatik Ekran	Dokunmatik Panel Olmadan
Yüzey	Anti-parlama

Maksimum Değerler

Kalem	Sembol	Minumum Değer	Tipik Değer	Maksimum Değer	Birim
Çalışma Sıcaklığı	TOP	-20	－	+70	℃
Saklama Sıcaklığı	TST	-30	－	+80	℃

Elektronik Özellikleri

Çalışma koşulları

Kalem	Sembol	Minumum Değer	Tipik Değer	Maksimum Değer	Birim
Supply Voltage For Logic	VCC	3.0	3.3	3.6	V
Power voltage	AVDD	10.2	10.4	10.6	V
Power Supply For Current	VCC =3.3V	-	4.3	-	mA
Power voltage	VGH	14.5	15.0	15.5	V
Power voltage	VGL	-10.5	-10	-9.5	V
Input signal voltage	VCOM	3.54	4.04	4.54	V

LED sürüş koşulları

Parametre	Sembol	Minumum Değer	Tipik Değer	Maksimum Değer	Birim
LED akımı	-	-	270	-	mA
Güç Tüketimi	-	2268	2430	2592	mW
LED voltajı	VLED+	8.4	9.0	9.6	V
LED ömrü	-	50,000	-	-	Hr

Arayüz Pin Fonksiyonlari

LCM PIN Tanım

Pin	Sembol	Fonksiyon
1	VLED+	Power supply for backlight
2	VLED+	Power supply for backlight
3	VLED-	Backlight ground
4	VLED-	Backlight ground
5	GND	Power ground
6	VCOM	Common voltage
7	VCC	Power for Digital Circuit
8	MODE	DE/SYNC mode select
9	DE	Data Input Enable (DEN)
10	VS	Vertical Sync Input (VSD)
11	HS	Horizontal Sync Input (HSD)
12	B7	Blue data(MSB)
13	B6	Blue data
14	B5	Blue data
15	B4	Blue data
16	B3	Blue data
17	B2	Blue data
18	B1	Blue data
19	B0	Blue data(LSB)
20	G7	Green data(MSB)
21	G6	Green data
22	G5	Green data
23	G4	Green data
24	G3	Green data
25	G2	Green data
26	G1	Green data
27	G0	Green data(LSB)
28	R7	Red data(MSB)
29	R6	Red data
30	R5	Red data
31	R4	Red data
32	R3	Red data
33	R2	Red data
34	R1	Red data
35	R0	Red data(LSB)
36	GND	Power Ground
37	DCLK	Sample clock (CLKIN)
38	GND	Power Ground
39	L/R	Left / right selection
40	U/D	Up/down selection
41	VGH	Gate ON Voltage
42	VGL	Gate OFF Voltage
43	AVDD	Power for Analog Circuit
44	RESET	Global reset pin.
45	NC	No connection
46	VCOM	Common Voltage
47	DITHB	Dithering function
48	GND	Power Ground
49	NC	No connection
50	NC	No connection
