Model No. WF70B4TIAGDNN0
►Boyut : 7 inç
►Çözünürlük : 800x480 dot
►Görünüm yönü : 12H
►Ara yüz : RGB
►Sürücü Entegresi : HX8264 + HX8664
►Kontrol Kartı : Hayır
►Parlaklık(cd/m²): 400
►Delikli Çerçeve : Hayır
►Dokunmatik Ekran: dokunmatik Panel olmadan

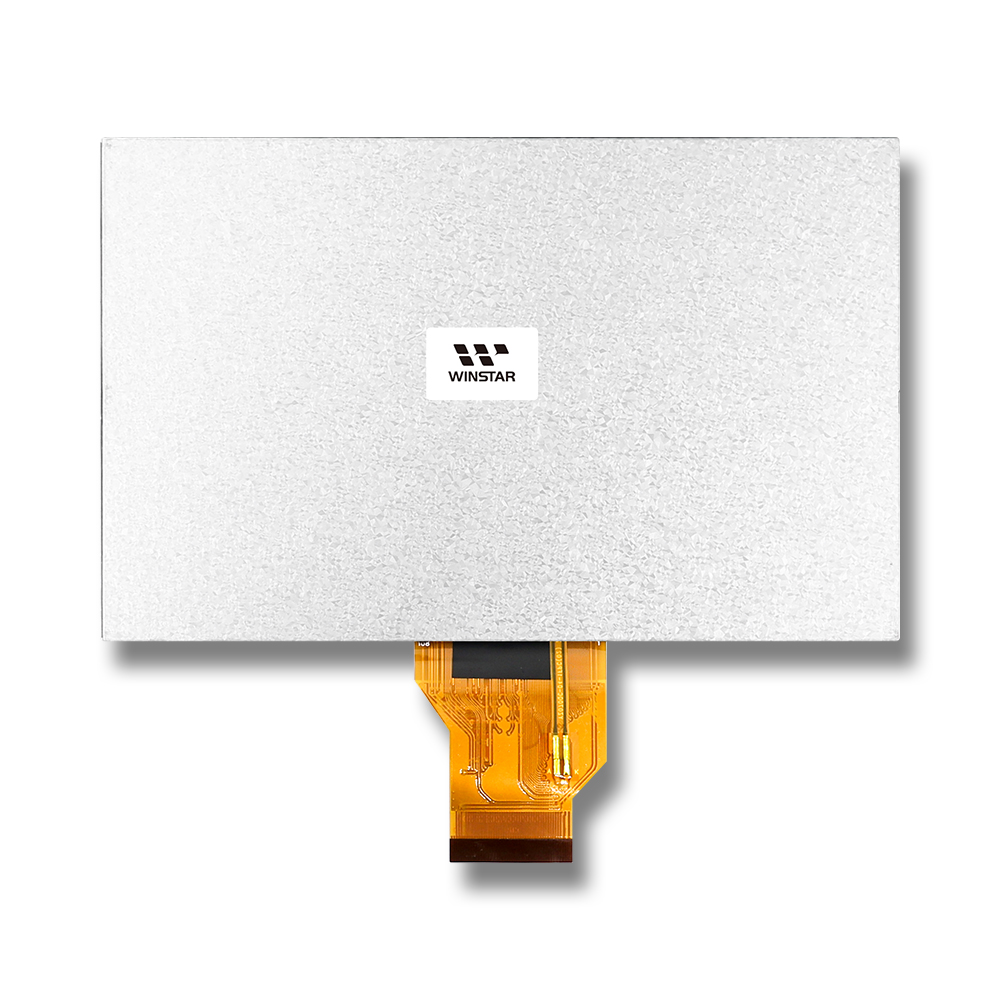

WF70B4TIAGDNN0, çözünürlüğü 800x480 piksel ve 7 inç çapraz boyutunda bir renkli TFT LCD modülüdür. Modül boyutları 165 x 100 mm'dir ve aktif alan boyutu 154,08 x 85,92 mm'dir. Bu TFT modeli, HX8264 ve HX8664 sürücü IC'leri ile entegre edilmiştir. WF70B4TIAGDNN0, 24 bit RGB arayüzünü destekler.
Yansımayı önleyici bir yüzey, 800:1 kontrast oranı (tipik değer) ve 400 nits parlaklık (tipik değer) özelliklerine sahiptir. Görüş yönü 12 saat yönünde, gri tonlama ters saat 6 yönünde ve en boy oranı 16:9'dur. WF70B4TIAGDNN0'un mantık için besleme gerilimi (VCC) 3.0V ila 3.6V arasında değişir, tipik değeri 3.3V'dir. -20°C ila +70°C sıcaklıklarda çalışabilir ve -30°C ila +80°C depolama sıcaklıklarında kullanılabilir.
Bu 7 inçlik TFT LCD modülü, endüstriyel kontrol ekipmanları, test cihazları, medikal ekipmanlar ve akıllı ev cihazları gibi uygulamalar için oldukça uygundur. Çeşitli uygulama senaryoları için bu TFT LCD modülü, esnekliği sayesinde uygundur.
| Kalem | Ölçü | Birim |
|---|---|---|
| Boyut (Köşegen) | 7 | inç |
| Nokta Matrisi (Çözünürlük) | 800 × RGB × 480 (TFT) | dots |
| Modül ölçüleri | 165 × 100.0 × 5.7 | mm |
| Aktif alan | 154.08 × 85.92 | mm |
| Nokta sıklığı | 0.1926 × 0.179 | mm |
| LCD Tipi | TFT, Normally Beyaz, Transmissive | |
| Görünüm yönü | 12 o'clock | |
| Gri Ölçekli Evirme Yönü | 6 o'clock | |
| Görünüm Oranı | 16:9 | |
| Backlight Tipi | LED, Normally Beyaz | |
| Renklerin düzenlenmesi | RGB-STRIPE | |
| Sürücü Entegresi | HX8264 & HX8664 | |
| TFT Arayüz | 24-bit RGB | |
| Dokunmatik Ekran | Dokunmatik Panel Olmadan | |
| Yüzey | Anti-parlama | |
| Kalem | Sembol | Minumum Değer | Tipik Değer | Maksimum Değer | Birim |
|---|---|---|---|---|---|
| Çalışma Sıcaklığı | TOP | -20 | － | +70 | ℃ |
| Saklama Sıcaklığı | TST | -30 | － | +80 | ℃ |
| Kalem | Sembol | Minumum Değer | Tipik Değer | Maksimum Değer | Birim |
|---|---|---|---|---|---|
| Supply Voltage For Logic | VCC | 3.0 | 3.3 | 3.6 | V |
| Power voltage | AVDD | 10.2 | 10.4 | 10.6 | V |
| Power Supply For Current | VCC =3.3V | - | 4.3 | - | mA |
| Power voltage | VGH | 14.5 | 15.0 | 15.5 | V |
| Power voltage | VGL | -10.5 | -10 | -9.5 | V |
| Input signal voltage | VCOM | 3.54 | 4.04 | 4.54 | V |
| Parametre | Sembol | Minumum Değer | Tipik Değer | Maksimum Değer | Birim |
|---|---|---|---|---|---|
| LED akımı | - | - | 180 | - | mA |
| LED voltajı | VLED+ | 8.4 | 9.8 | 11.0 | V |
| LED ömrü | - | 50,000 | - | - | Hr |
| Pin | Sembol | Fonksiyon |
|---|---|---|
| 1 | VLED+ | Power supply for backlight |
| 2 | VLED+ | Power supply for backlight |
| 3 | VLED- | Backlight ground |
| 4 | VLED- | Backlight ground |
| 5 | GND | Power ground |
| 6 | VCOM | Common voltage |
| 7 | VCC | Power for Digital Circuit |
| 8 | MODE | DE/SYNC mode select |
| 9 | DE | Data Input Enable (DEN) |
| 10 | VS | Vertical Sync Input (VSD) |
| 11 | HS | Horizontal Sync Input (HSD) |
| 12 | B7 | Blue data(MSB) |
| 13 | B6 | Blue data |
| 14 | B5 | Blue data |
| 15 | B4 | Blue data |
| 16 | B3 | Blue data |
| 17 | B2 | Blue data |
| 18 | B1 | Blue data |
| 19 | B0 | Blue data(LSB) |
| 20 | G7 | Green data(MSB) |
| 21 | G6 | Green data |
| 22 | G5 | Green data |
| 23 | G4 | Green data |
| 24 | G3 | Green data |
| 25 | G2 | Green data |
| 26 | G1 | Green data |
| 27 | G0 | Green data(LSB) |
| 28 | R7 | Red data(MSB) |
| 29 | R6 | Red data |
| 30 | R5 | Red data |
| 31 | R4 | Red data |
| 32 | R3 | Red data |
| 33 | R2 | Red data |
| 34 | R1 | Red data |
| 35 | R0 | Red data(LSB) |
| 36 | GND | Power Ground |
| 37 | DCLK | Sample clock (CLKIN) |
| 38 | GND | Power Ground |
| 39 | L/R | Left / right selection |
| 40 | U/D | Up/down selection |
| 41 | VGH | Gate ON Voltage |
| 42 | VGL | Gate OFF Voltage |
| 43 | AVDD | Power for Analog Circuit |
| 44 | RESET | Global reset pin. |
| 45 | NC | No connection |
| 46 | VCOM | Common Voltage |
| 47 | DITHB | Dithering function |
| 48 | GND | Power Ground |
| 49 | NC | No connection |
| 50 | NC | No connection |
