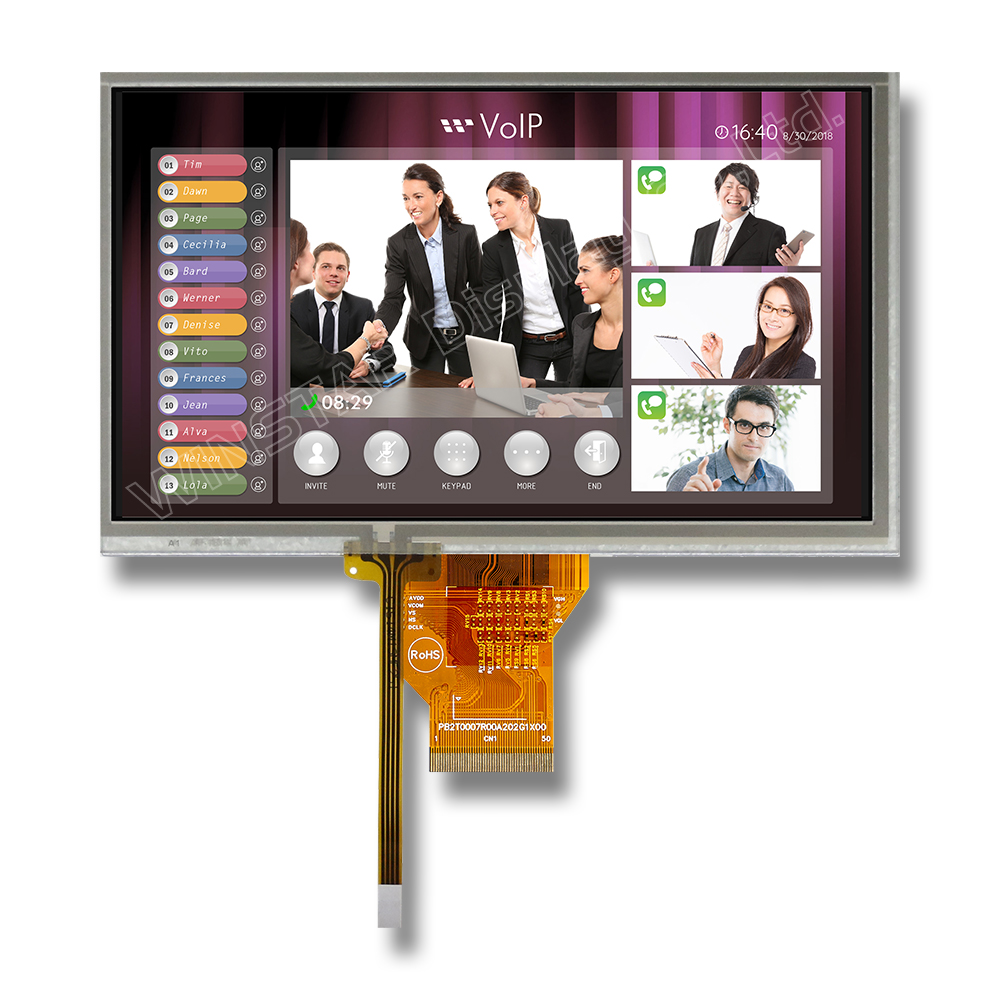

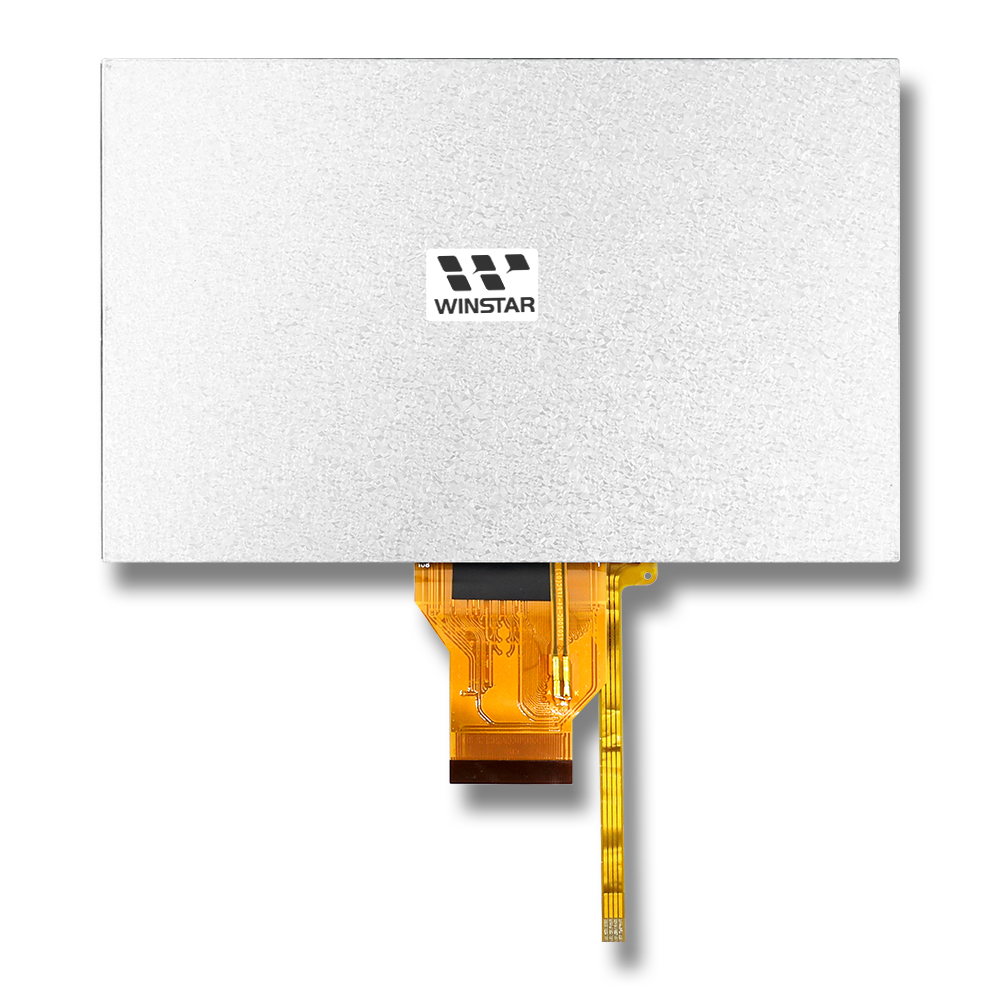

7 inç 800x480 yüksek parlaklıklı TFT LCD, rezistif dokunmatik ekranlı

Model No. WF70B4SIAGDNT0

►Boyut : 7 inç
►Çözünürlük : 800x480 piksel
►Görünüm yönü : 12H
►Ara yüz : RGB
►Sürücü Entegresi : HX8264 + HX8664
►Kontrol Kartı : Hayır
►Parlaklık(cd/m²): 600
►Delikli Çerçeve : Hayır
►Dokunmatik Ekran: Dirençli Dokunmatik Ekran (RTP)

PDF İndir

DEMO CODE Sorguya ekle

Önceki Listeye geri dön Sonraki

Açıklama

WF70B4SIAGDNT0, 800×480 piksel çözünürlüğe ve 600 nit parlaklığa sahip 7 inçlik bir TFT LCD modüldür. Bu sayede farklı ortamlarda yüksek görüş netliği sunar. Modül, Rezistif Dokunmatik Ekran (RTP) ile donatılmıştır ve HX8264 + HX8664 sürücü IC’lerini RGB arayüzü ile kullanır.

Ekran, 12 yönünde ana görüş açısı ve 6 yönünde gri tonlama tersine dönmesi sunar. 16:9 en-boy oranı sayesinde geniş ekran uygulamaları için uygundur. Mantık besleme gerilimi (VCC) 3.0V ile 3.6V arasında (tipik 3.3V) çalışır. Çalışma sıcaklık aralığı -20°C ile +70°C, depolama sıcaklık aralığı ise -30°C ile +80°C olup zorlu koşullarda güvenilirlik sağlar.

Yüksek parlaklık gerektirmeyen uygulamalar için, 250 nit standart parlaklığa sahip alternatif model WF70B4TIAGDNT0 da mevcuttur.

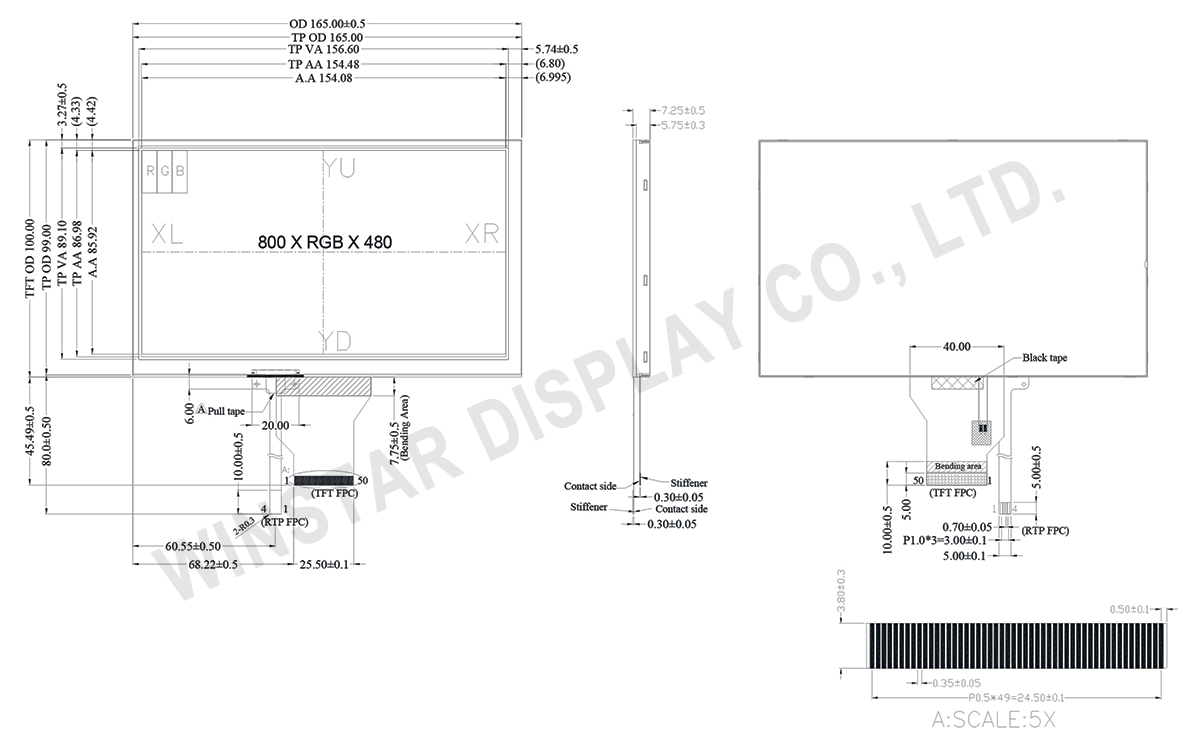

ÇIZIM

AYRINTILAR

Genel Özellikler

Kalem	Ölçü	Birim
Boyut (Köşegen)	7	inç
Nokta Matrisi (Çözünürlük)	800×RGB×480 (TFT)	dots
Modül ölçüleri	165×100.0×7.25	mm
Aktif alan	154.08×85.92	mm
Nokta sıklığı	0.1926×0.179	mm
LCD Tipi	TFT, Beyaz, İletici
Görünüm yönü	12 o'clock
Gri Ölçekli Evirme Yönü	6 o'clock
Görünüm Oranı	16:9
Backlight Tipi	LED, Beyaz
Renk düzeni	RGB-STRIPE
Sürücü Entegresi	HX8264 & HX8664
TFT Arayüz	24-bit RGB
Dokunmatik Ekran	Dirençli Dokunmatik Ekran (RTP)
Yüzey	Parlama

Maksimum Değerler

Kalem	Sembol	Minumum Deger	Tipik Deger	Maksimum Deger	Birim
Çalışma Sıcaklığı	TOP	-20	－	+70	℃
Saklama Sıcaklığı	TST	-30	－	+80	℃

Elektronik Özellikleri

Çalışma koşulları

Kalem	Sembol	Minumum Deger	Tipik Deger	Maksimum Deger	Birim
Supply Voltage For Logic	VCC	3.0	3.3	3.6	V
Power voltage	AVDD	10.2	10.4	10.6	V
Power Supply For Current	VCC =3.3V	-	4.3	-	mA
Power voltage	VGH	14.5	15.0	15.5	V
Power voltage	VGL	-10.5	-10	-9.5	V
Input signal voltage	VCOM	3.54	4.04	4.54	V

LED sürüş koşulları

Parametre	Sembol	Minumum Deger	Tipik Deger	Maksimum Deger	Birim
LED akımı	-	-	270	-	mA
Güç Tüketimi	-	2268	2430	2592	mW
LED voltajı	VLED+	8.4	9.0	9.6	V
LED ömrü	-	50,000	-	-	Hr

Arayüz Pin Fonksiyonlari

LCM Pin Tanımı

Pin	Sembol	Fonksiyon
1	VLED+	Power supply for backlight
2	VLED+	Power supply for backlight
3	VLED-	Backlight ground
4	VLED-	Backlight ground
5	GND	Power ground
6	VCOM	Common voltage
7	VCC	Power for Digital Circuit
8	MODE	DE/SYNC mode select
9	DE	Data Input Enable (DEN)
10	VS	Vertical Sync Input (VSD)
11	HS	Horizontal Sync Input (HSD)
12	B7	Blue data(MSB)
13	B6	Blue data
14	B5	Blue data
15	B4	Blue data
16	B3	Blue data
17	B2	Blue data
18	B1	Blue data
19	B0	Blue data(LSB)
20	G7	Green data(MSB)
21	G6	Green data
22	G5	Green data
23	G4	Green data
24	G3	Green data
25	G2	Green data
26	G1	Green data
27	G0	Green data(LSB)
28	R7	Red data(MSB)
29	R6	Red data
30	R5	Red data
31	R4	Red data
32	R3	Red data
33	R2	Red data
34	R1	Red data
35	R0	Red data(LSB)
36	GND	Power Ground
37	DCLK	Sample clock (CLKIN)
38	GND	Power Ground
39	L/R	Left / right selection
40	U/D	Up/down selection
41	VGH	Gate ON Voltage
42	VGL	Gate OFF Voltage
43	AVDD	Power for Analog Circuit
44	RESET	Global reset pin.
45	NC	No connection
46	VCOM	Common Voltage
47	DITHB	Dithering function
48	GND	Power Ground
49	NC	No connection
50	NC	No connection
