Smart Display 5 inç Yüksek Parlaklık CAN Bus TFT Projeksiyon Kapasitif Dokunmatik Ekran (CANopen)

Model No. WL0F00050000FGAACSA01

►TFT Boyut : 5 inç
►TFT Çözünürlük: 800×480 dot
►TFT Görünüm yönü: 80/80/80/80 (IPS)
►İletişim arayüzü: CAN bus
►Protokol: CANopen
►TFT Dokunmatik Ekran: Kapasitif dokunmatik panelle birlikte
►Parlaklık (cd/m²): 750

Açıklama

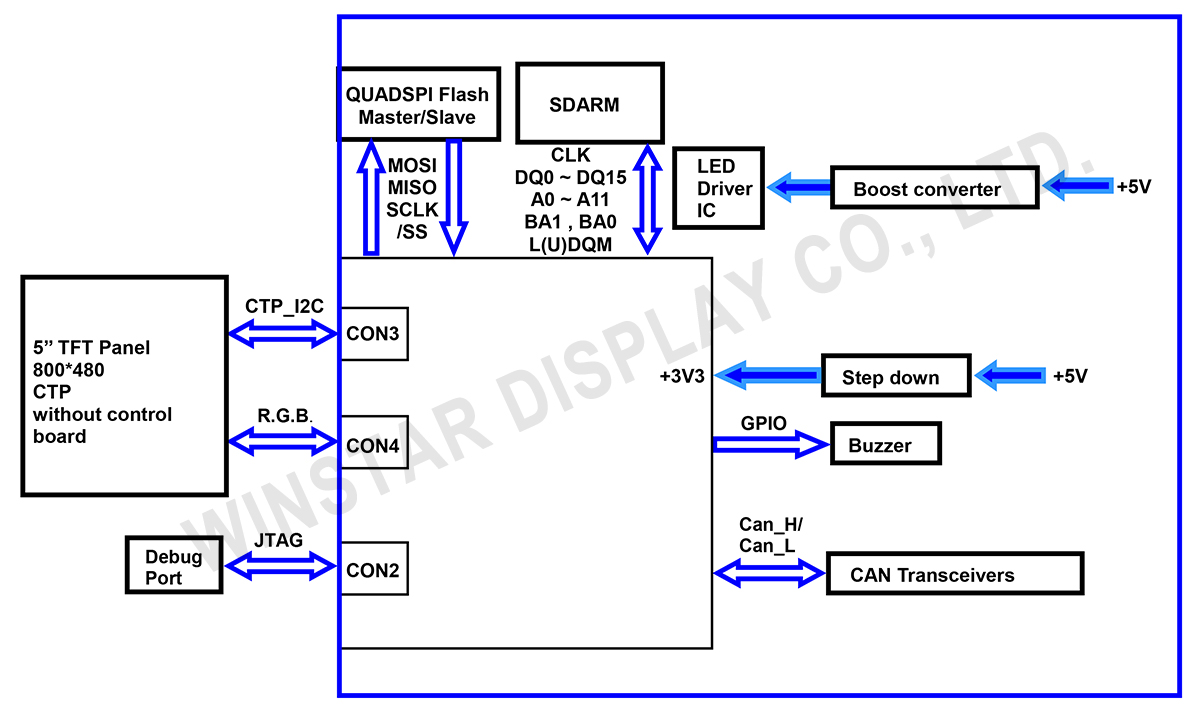

WL0F00050000FGAACSA01 modeli, ekranda görüntüleme içeriğini işlemek ve protokol nesneleriyle dokunma olayı verilerini döndürmek için CAN veri yolu komutu aracılığıyla CANopen protokolünü çalıştıran 5 inç Akıllı Ekran CAN serisi TFT ekrandır. WL0F00050000FGAACSA01 modeli, standart bir 5 inç IPS TFT modülü WF50FSWAGDNG0 ve WINSTAR RD ekibi tarafından geliştirilen yerleşik ürün yazılımı koduna sahip 4 katmanlı bir PCBA ile entegre edilmiştir. Bu 5 inç Akıllı Ekran CAN serisi TFT, müşterilerin uygun maliyet ile herhangi bir kod satırı yazmadan kendi kullanıcı arayüzüne gitmelerini sağlayan kullanımı kolay bir üründür. Bu 5" Akıllı Ekran, USB2CAN donanım kilidi veya Raspberry Pi (+PiCAN2) veya hatta HOST platformu olarak Arduino (+CAN adaptörü) gibi MCU ölçeğine sahip bilgisayarı kullanabilir. WINSTAR, Akıllı Ekran GUI tasarımı için Windows Apps'i (GUI ve GUI Builder) zaten geliştirmiştir. WINSTAR GUI oluşturucu yazılımı, müşterilerin sürükle ve bırak Widget önizleme işlevini kullanarak kullanıcı arayüzü tasarımlarını önceden simüle etmeleri için tasarlanmıştır. Ayrıca, müşteriler bu yazılımı kullanarak ideal UI nesnelerini kendi başlarına oluşturabilir ve ardından donanım modülü olmadan UI tasarımını kontrol etmek için simülasyona gidebilirler. WINSTAR GUI oluşturucu yazılımı yalnızca Windows sistemini destekler; Ne Görüyorsanız O (WYSIWYG) söylemini yerine getirebilir.

Smart Display ürünleri, TouchGFX ve STM32CubeIDE gibi ST geliştirme araçlarını destekleyen STMicroelectronics (ST) denetleyicisi ile tasarlanmıştır. GUI oluşturucunun yanı sıra WINSTAR Akıllı Ekran modüllerini tasarlamak için ST araçlarını da kullanabilirsiniz.

  • TouchGFX: STM32 mikrodenetleyicileri için optimize edilmiş, gelişmiş ve ücretsiz bir grafik yazılım çerçevesi.
  • STM32CubeIDE: STM32 mikrodenetleyicileri ve mikroişlemcileri için çevresel yapılandırma, kod oluşturma, kod derleme ve hata ayıklama özelliklerine sahip gelişmiş bir C/C++ geliştirme platformu.
  • STM32CubeMX: STM32 mikrodenetleyicilerinin çok kolay bir şekilde yapılandırılmasının yanı sıra, Arm® Cortex®-M çekirdeği için ilgili başlatma C kodunun veya Arm® Cortex®-A çekirdeği için kısmi bir Linux® Aygıt Ağacının adım adım bir işlemle oluşturulmasını sağlayan bir grafik aracı.
  • STM32CubeProg: STM32 ürünlerini programlamaya yönelik hepsi bir arada çoklu işletim sistemi yazılım aracı. Hem hata ayıklama arayüzü (JTAG ve SWD) hem de önyükleyici arayüzü (UART, USB DFU, I2C, SPI ve CAN) aracılığıyla cihaz belleğini okumak, yazmak ve doğrulamak için kullanımı kolay ve verimli bir ortam sağlar.


Eğer bir WINSTAR Akıllı Ekran satın aldıysanız ve bunu TouchGFX ile geliştirmek istiyorsanız, lütfen başlangıç kodunu almak için web sitemiz üzerinden bizimle iletişime geçin.

WINSTAR Akıllı Ekran CAN Serisi müşteriler için gerçekten "akıllı" bir seçimdir. Bu yeni piyasaya sürülen 5" CAN TFT akıllı ekranın birçok önemli özelliği ve işlevi vardır; örneğin:

  • DC 5V çalışma voltajı.
  • Açılışta Kendi Kendine Test ve Giriş ekranı.
  • CAN veri yolu iletişim Arayüzü.
  • CANopen protokolünü destekler, varsayılan baud hızı 250KB'de.
  • Dahili flash bellek, yazı tipini ve Nesne Sözlüğü Verilerini depolar.
  • Öngörülen Kapasitif dokunmatik ekranı (PCAP) destekler.
  • Dahili Alarm.
  • HOST, Bilgisayar (USB'den CAN Dongle'a), MCU, Raspberry Pi (PiCAN2 ile) gibi birden fazla platformda kullanılabilir.
  • WINSTAR GUI oluşturucu tarafından bir kod satırı yazmadan kullanıcı arabirimini tasarlayın! (►GUI Ouşturucu Tanıtımı bağlantısı)


Satın almadan önce deneyin! WINSTAR GUI Builder uygulamasını indirmek için bizimle iletişime geçin.

Ayrıca, ekranlarda GUI tasarımınızı gerçekleştirmek için gereken tüm aksesuarlarla birlikte demo seti sağlıyoruz.
Ayrıca, ekranlarda GUI tasarımınızı gerçekleştirmek için gereken tüm aksesuarlarla birlikte demo seti sağlıyoruz.

ÇIZIM

Smart Display 5 inch High Brightness CAN Bus TFT with Projected Capacitive Touch (CANopen), CAN Open Display - WL0F00050000FGAACSA01

AYRINTILAR

Genel Özellikler

Kalem Standart Deger Birim
Çalışma gerilimi 5 Vdc
İletişim arayüzü CAN bus differential ± 3.3 Vpp
MCU STM32F750 N/A
Flash Bellek 16 MB
SDRAM Frekansı 108 MHz
TFT Köşegen 5 inç
Çözünürlük 800 × 3(RGB) × 480 dot
Modül ölçüleri 132.7(W) ×75.8(H) ×12.5 mm
Aktif alan 108(W) × 64.8 (H) mm
Nokta sıklığı 0.135(W) × 0.135(H) mm
Parlaklık Minumum Deger: 650; Tipik Deger: 750 cd/m2
LCD Tipi TFT, Beyaz, İletici
Görünüm yönü 80/80/80/80 (IPS)
Görünüm Oranı 5:3
Dokunmatik Ekran Kapasitif Dokunmatik Ekran(PCAP)
Yüzey Parlama


Maksimum Değerler

Kalem Sembol Minumum Deger Tipik Deger Maksimum Deger Birim
Çalışma Sıcaklığı TOP -30 +80
Saklama Sıcaklığı TST -30 +80


Elektronik Özellikleri

Kalem Sembol Minumum Deger Tipik Deger Maksimum Deger Birim
Besleme gerilimi VCC 4.75 5 5.25 V
Besleme akımı ICC   500   mA


BOM

Kalem TANIM
LCM WF50FSWAGDNG0#
PCBA SV10005R000FF00N0101


Arayüz Pin Fonksiyonlari

CN1 definition

Pin Sembol Fonksiyon
1 +5V Power supply 5V input
2 GND Power supply GND input
3 CAN_H CAN bus D+
4 CAN_L CAN bus D-
5   VDD_5V Power supply 5V input
6 NC --
7 NC --
8 GND Power supply GND input
9 VDD_5V Power supply 5V input
10 Reserve USART RX interface(Reserve)
11 Reserve USART TX interface(Reserve)
12 GND Power supply GND input
13 VDD_5V Power supply 5V input
14 NC --
15 NC --
16 GND Power supply GND input


CN2 definition

Pin Sembol Fonksiyon
1 +3V3 3.3V power for JTAG interface
2 SWCLK CLK pin for JTAG interface
3 GND GND for JTAG interface
4 SWDIO Data pin for JTAG interface
5 NRST Reset pin for JTAG interface
6 GND GND
7-16 NC --
