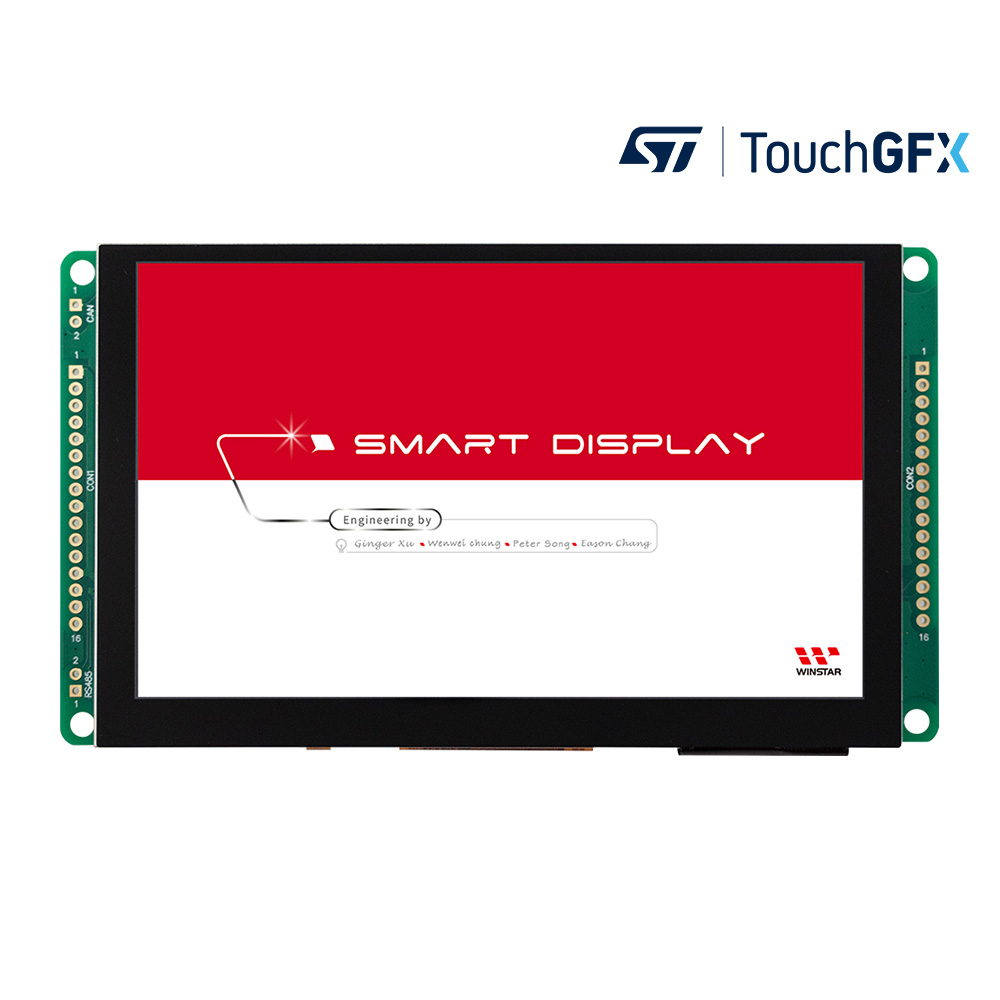

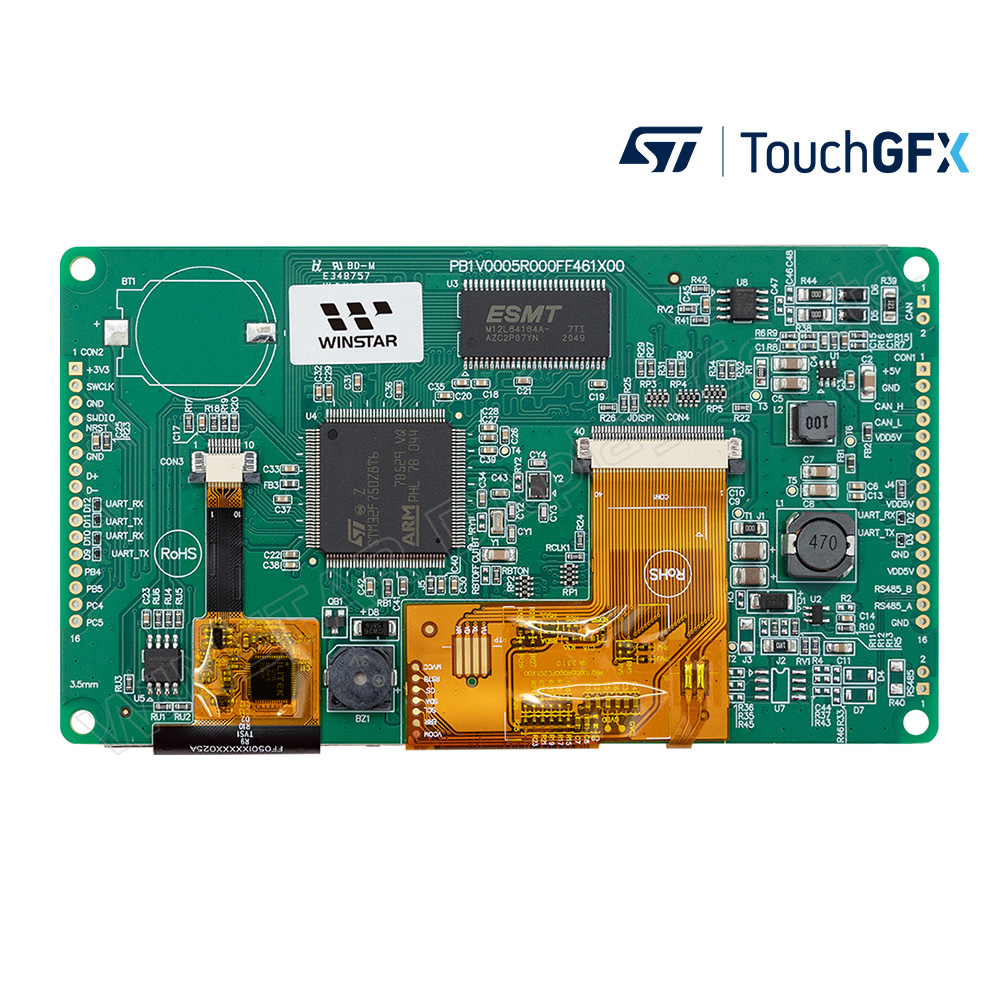

WL0F00050000FGAACSA01是一款5吋智能顯示器_CAN系列TFT,智能顯示器_CAN系列定義為從裝置(Slave Device),受控於主機(Master Device)的指令顯示畫面及回報觸控螢幕狀態。WL0F00050000FGAACSA01是由標準TFT模組WF50FSWAGDNG0搭配內建韌體的4-layers FR4 PCBA硬體組成的智能顯示器。 這款5吋智能顯示器_CAN系列TFT是款很容易上手的產品,可節省客戶自行開發時間讓您快速完成專案項目以節省開發成本加速成品上市。以下是WL0F00050000FGAACSA01的功能。 我們的Smart Display套件可使用於多種主機(HOST)平台。 如:電腦 (結合USB2CAN Dongle) 、MCU、樹莓派(結合PiCAN2)。
智慧顯示器產品採用意法半導體 (ST) 控制器設計,支援 TouchGFX 和 STM32CubeIDE 等 ST 開發工具。 除了 GUI Builder之外,您還可以使用 ST 工具來設計 WINSTAR 智慧顯示器模組。
- TouchGFX: 針對STM32微控制器最佳化的先進免費圖形軟體框架。
- STM32CubeIDE: 先進的 C/C++ 開發平台,具有適用於 STM32 微控制器和微處理器的周邊配置、程式碼產生、程式碼編譯和偵錯功能。
- STM32CubeMX: 一個圖形工具,可以非常輕鬆地配置 STM32 微控制器,並為 Arm® 產生相應的初始化 C 程式碼。 Cortex®-M 核心或部分 Linux® Arm® 設備樹 Cortex®-一個核心,通過一個逐步的過程。
- STM32CubeProg: 一款用於對 STM32 產品進行程式設計的一體化多作業系統軟體工具。 它提供了一個易於使用且高效的環境,用於透過調試介面(JTAG 和 SWD)和引導程式介面(UART、USB DFU、I2C、SPI 和 CAN)讀取、寫入和驗證裝置記憶體。
我們也在Github上傳送了範例程式碼,供您ST平台設計參考: ►點擊連結到Github網頁
5吋 CAN TFT 智能顯示器特色:
- 直流5V工作電壓。
- 開機自我測試並開啟螢幕。
- CAN bus 通訊介面。
- 支援CANopen通訊協定,預設速率為250KB。
- 內建16M快閃記憶體(FLASH),儲存字型及圖控物件(Object Dictionary)。
- 支援電容式觸控螢幕。
- CAN TFT 智能顯示器定義為從裝置(Slave Device),受控於主機(Master Device)的指令顯示畫面及回報觸控螢幕狀態。
- 內建蜂鳴器,受控於主機。
- 示範板(Demo. Set)主機可再多個平台使用,例如:電腦(USB轉CAN加密狗)、MCU、樹莓派(+PiCAN2)。
- 不需程式設計背景,即可透過Winstar GUI Builder進行使用介面設計!(►點擊連結到GUI Builder介紹)
- 採用STM32F系列MCU設計並支援意法半導體(STMicroelectronics)的軟體開發工具。
如果您需要免費體驗 Winstar GUI Builder 應用軟體,歡迎聯絡我們。
我們也提供包含所有必要配件的示範套件,讓您可以在顯示器上實現您的GUI設計。
