설명
WEF012864G는 철제 프레임 과 128x64 픽셀의 패널 해상도를 갖춘 2.42 인치 그래픽 COG 단색 패시브 PMOLED 디스플레이 모듈입니다 고대비(10,000:1). WEF012864G에는 내장형 SSD1309 컨트롤러 IC가 탑재되어 있으며, 6800, 8080, 4-Wire SPI 및 I2C 인터페이스를 포함한 다양한 인터페이스를 지원합니다. 3V 드라이버를 사용하며, 1/64의 듀티 사이클을 가집니다. 이 시리즈는 기존 WEO012864G와 동일한 크기의 OLED 패널을 사용합니다.
WEO012864G 시리즈는 철제 프레임리스 디자인을 채택합니다.
WEO012864G-CTP 시리즈는 철제 프레임리스 + 전용 터치 스크린(CTP)을 채택합니다.
WEF012864G는 COG 구조의 OLED 디스플레이 모듈로, 유기적이며 자체 발광하여 백라이트가 필요하지 않습니다. 이 모듈은 얇고 가벼우며 저전력입니다. WEF012864G 모듈은 휴대용 제품, 측정 기기 및 가정용 제품에 매우 적합하며, 사물인터넷, 통신 장비 및 의료 기기에 사용할 수 있습니다. 이 모듈의 운영 온도는 -40℃에서 +80℃이며, 저장 온도는 -40℃에서 +85℃입니다.
WEO012864G 시리즈는 철제 프레임리스 디자인을 채택합니다.
WEO012864G-CTP 시리즈는 철제 프레임리스 + 전용 터치 스크린(CTP)을 채택합니다.
WEF012864G는 COG 구조의 OLED 디스플레이 모듈로, 유기적이며 자체 발광하여 백라이트가 필요하지 않습니다. 이 모듈은 얇고 가벼우며 저전력입니다. WEF012864G 모듈은 휴대용 제품, 측정 기기 및 가정용 제품에 매우 적합하며, 사물인터넷, 통신 장비 및 의료 기기에 사용할 수 있습니다. 이 모듈의 운영 온도는 -40℃에서 +80℃이며, 저장 온도는 -40℃에서 +85℃입니다.

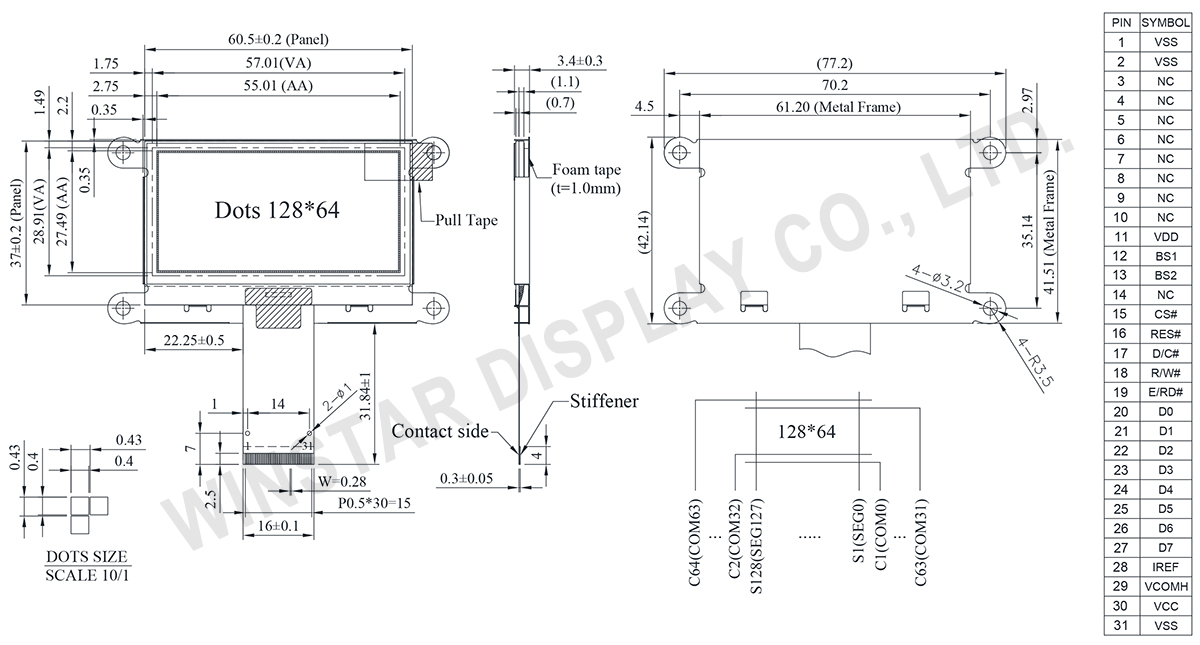

도면
Data source ref:WEF012864GLAP3N00000
사양
일반 사양
| 항목 | 치수 | 단위 |
|---|---|---|
| 도트 매트릭스 (해상도) | 128 x 64 | dots |
| 모듈 치수 | 77.2 × 42.14 × 3.4 | mm |
| 활성 영역 | 55.01 × 27.49 | mm |
| 도트 크기 | 0.40 × 0.40 | mm |
| 도트 피치 | 0.43 × 0.43 | mm |
| 디스플레이 모드 | 패시브 매트릭스 | |
| 디스플레이 색상 | Monochrome | |
| Drive Duty | 1/64 Duty | |
| IC | SSD1309 | |
| 인터페이스 | 6800,8080, SPI,I2C | |
| 크기 (대각선) | 2.42 인치 | |
절대 최대 정격값
| Parameter | 기호 | 최소값 | 최대값 | 단위 |
|---|---|---|---|---|
| Supply Voltage for Logic | VDD | -0.3 | 4 | V |
| Supply Voltage for Display | VCC | 0 | 15 | V |
| 작동 온도 | TOP | -40 | +80 | °C |
| 보관 온도 | TSTG | -40 | +85 | °C |
전기적 특성
DC 전기적 특성
| 항목 | 기호 | 조건 | 최소값 | 대표값 | 최대값 | 단위 |
|---|---|---|---|---|---|---|
| Supply Voltage for Logic | VDD | － | 1.65 | 3.0 | 3.3 | V |
| Supply Voltage for Display | VCC | － | 12.5 | 13 | 13.5 | V |
| High Level Input | VIH | － | 0.8×VDD | － | － | V |
| Low Level Input | VIL | － | － | － | 0.2×VDD | V |
| High Level Output | VOH | － | 0.9×VDD | － | － | V |
| Low Level Output | VOL | － | － | － | 0.1×VDD | V |
| 50% Check Board operating Current | VCC =13.0V | － | 18 | 27 | mA | |
인터페이스 핀 기능
| Pin No. | 기호 | 기능 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | NC(GND) | No connection | |||||||||||||||
| 2 | VSS | Ground. | |||||||||||||||
| 3-10 | NC | No connection | |||||||||||||||
| 11 | VDD | Power supply pin for core logic operation | |||||||||||||||
| 12 | BS1 | MCU bus interface selection pins. Select appropriate logic setting as described in the following table. BS2 and BS1 are pin select
(1) 0 is connected to VSS (2) 1 is connected to VDD |
|||||||||||||||
| 13 | BS2 | ||||||||||||||||
| 14 | NC | No connection | |||||||||||||||
| 15 | CS# | This pin is the chip select input connecting to the MCU. The chip is enabled for MCU communication only when CS# is pulled LOW (active LOW). | |||||||||||||||
| 16 | RES# | This pin is reset signal input. When the pin is pulled LOW, initialization of the chip is executed. Keep this pin pull HIGH during normal operation. | |||||||||||||||
| 17 | D/C# | This pin is Data/Command control pin connecting to the MCU. When the pin is pulled HIGH, the data at D[7:0] will be interpreted as data. When the pin is pulled LOW, the data at D[7:0] will be transferred to a command register. In I2C mode, this pin acts as SA0 for slave address selection. | |||||||||||||||
| 18 | R/W# | This pin is read / write control input pin connecting to the MCU interface. When 6800 interface mode is selected, this pin will be used as Read/Write (R/W#) selection input. Read mode will be carried out when this pin is pulled HIGH and write mode when LOW. When 8080 interface mode is selected, this pin will be the Write (WR#) input. Data write operation is initiated when this pin is pulled LOW and the chip is selected. When serial or I2C interface is selected, this pin must be connected to VSS. | |||||||||||||||
| 19 | E/RD# | This pin is MCU interface input. When 6800 interface mode is selected, this pin will be used as the Enable (E) signal. Read/write operation is initiated when this pin is pulled HIGH and the chip is selected. When 8080 interface mode is selected, this pin receives the Read (RD#) signal. Read operation is initiated when this pin is pulled LOW and the chip is selected. When serial or I2C interface is selected, this pin must be connected to VSS. | |||||||||||||||
| 20~27 | D0~D7 | These pins are bi-directional data bus connecting to the MCU data bus. Unused pins are recommended to tie LOW. When serial interface mode is selected, D0 will be the serial clock input: SCLK; D1 will be the serial data input: SDIN and D2 should be kept NC. When I2C mode is selected, D2, D1 should be tied together and serve as SDAout, SDAin in application and D0 is the serial clock input, SCL. | |||||||||||||||
| 28 | IREF | This pin is the segment output current reference pin. IREF is supplied externally. | |||||||||||||||
| 29 | VCOMH | COM signal deselected voltage level. A capacitor should be connected between this pin and VSS. | |||||||||||||||
| 30 | VCC | Power supply for panel driving voltage. This is also the most positive power voltage supply pin. | |||||||||||||||
| 31 | NC(GND) | No connection |
