ホーム 製品 TFT液晶モジュール タッチパネル TST0010R1G4191XXXX00

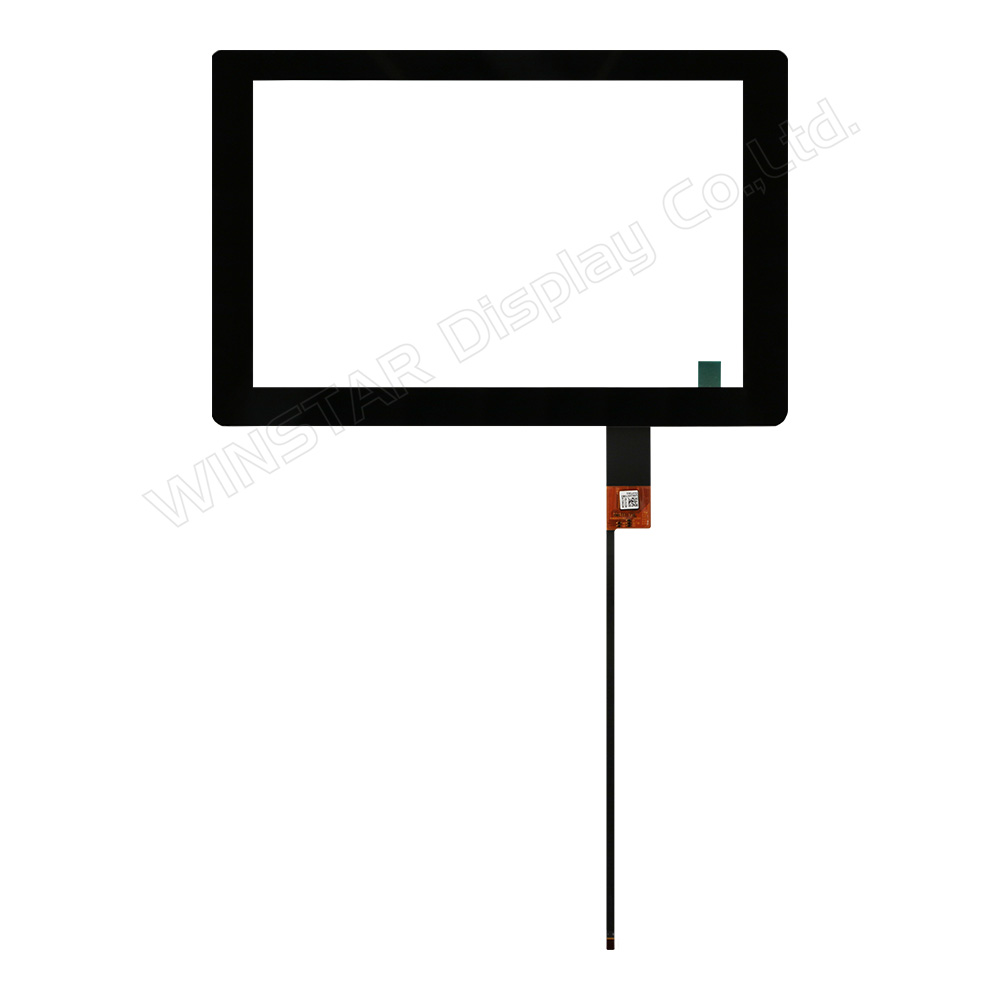

10.1インチ 5点 I2C タッチパネル(ガラスカバー付き)

型番 TST0010R1G4191XXXX00

►10.1インチタッチパネル
►静電容量式タッチパネル
►結構: G-G
►外形寸法: 257.96 x 168.6 mm
►表示エリア: 218 x 137 mm
►インターフェイス: I2C
►駆動IC: GT928
►Series: WF101G, WF101F

製品情報

TST0010R1G4191XXXX00 to 10,1-calowy pojemnościowy panel dotykowy, obsługujący 5-punktowy dotyk. Wyposażony w szklaną soczewkę ochronną o grubości 1,80 mm, klej LOCA 0,15 mm oraz szkło ITO 0,55 mm, zapewnia trwałość i precyzyjne działanie dotyku.

Panel oferuje obszar widzenia 218,00 × 137,00 mm oraz aktywny obszar 219,00 × 138,00 mm. Obsługuje wprowadzanie za pomocą palca lub przewodzącego rysika i działa w zakresie napięcia DC 2,8–3,3V. Twardość powierzchni wynosi ≥6H, odporna na zarysowania, a dokładność dotyku to +/-1mm@10mm.

Wyposażony w interfejs I2C 32 × 24 kanały, jest kompatybilny z systemami Android 2.0–4.2 oraz Windows. Panel zapewnia również silną izolację (>20MΩ @ DC 25V) i wspiera szybki dotyk z czasem reakcji <5ms. Zaprojektowany z myślą o niezawodności, nadaje się do sprzętu przemysłowego, inteligentnych urządzeń oraz zastosowań HMI.

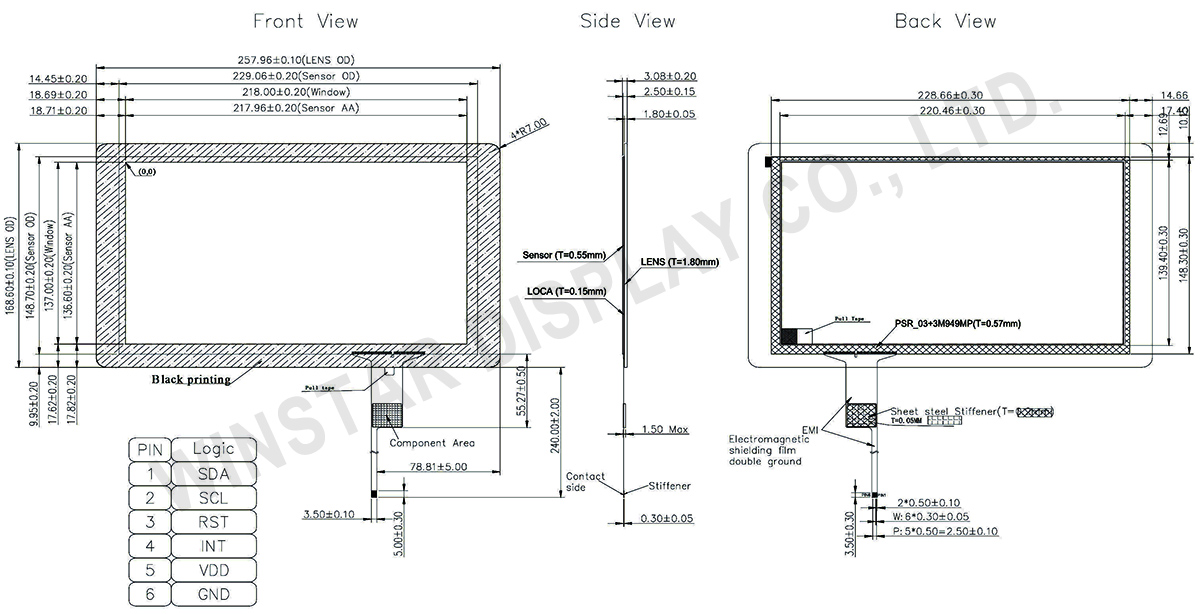

外形図

10.1 inch Touch Screen, 10.1 inch Touch Panel - Winstar Display

製品仕様

構造:

構造 使用材料 コメント
カバー レンズ ガラス 厚さ:1.80mm
LOCA 接着剤 厚さ:0.15mm
ITOガラス ITOガラス 厚さ:0.55mm

機械的説明:

項目 説明 単位
外形寸法 257.96±0.1 x 168.60±0.1 mm
表示エリア 218.00 x 137.00 mm
有効エリア 219.00 x 138.00 mm
厚さ 2.50±0.15 mm
入力方式 指または導電性ペン
表面硬度 ≥6H
精度 +/-1mm@10mm mm
対応操作
チャンネル 32 x 24
インターフェース I2C
対応OS Android 2.0-4.2、Windows

電気的特性:

項目 説明 単位
動作電圧 DC 2.8-3.3V V
絶縁抵抗 >20MΩ DC 25Vにて
絶縁耐久性 ≥60秒 DC 25Vにて
応答時間 <5ms ms
