ホーム 製品 TFT 液晶 モジュール IPS ディスプレイ, IPS TFT 液晶 WF80GSYAUMNT0

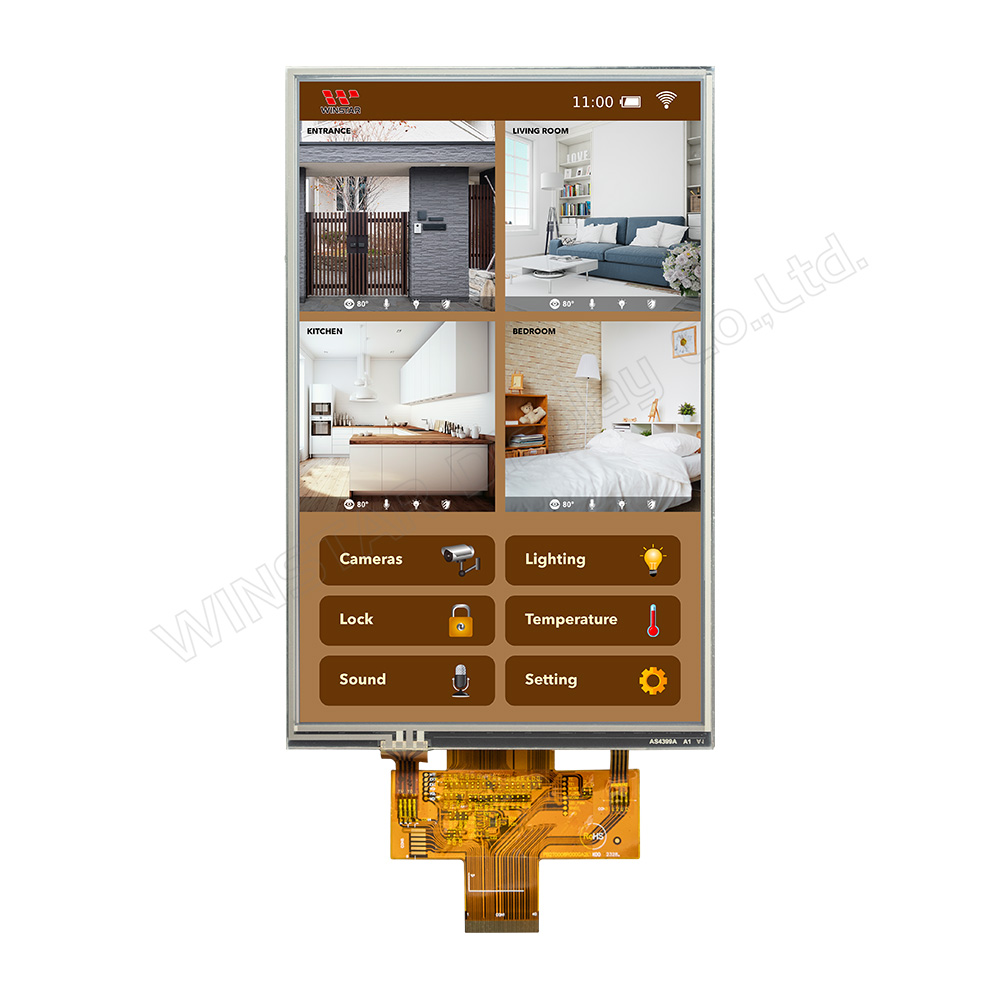

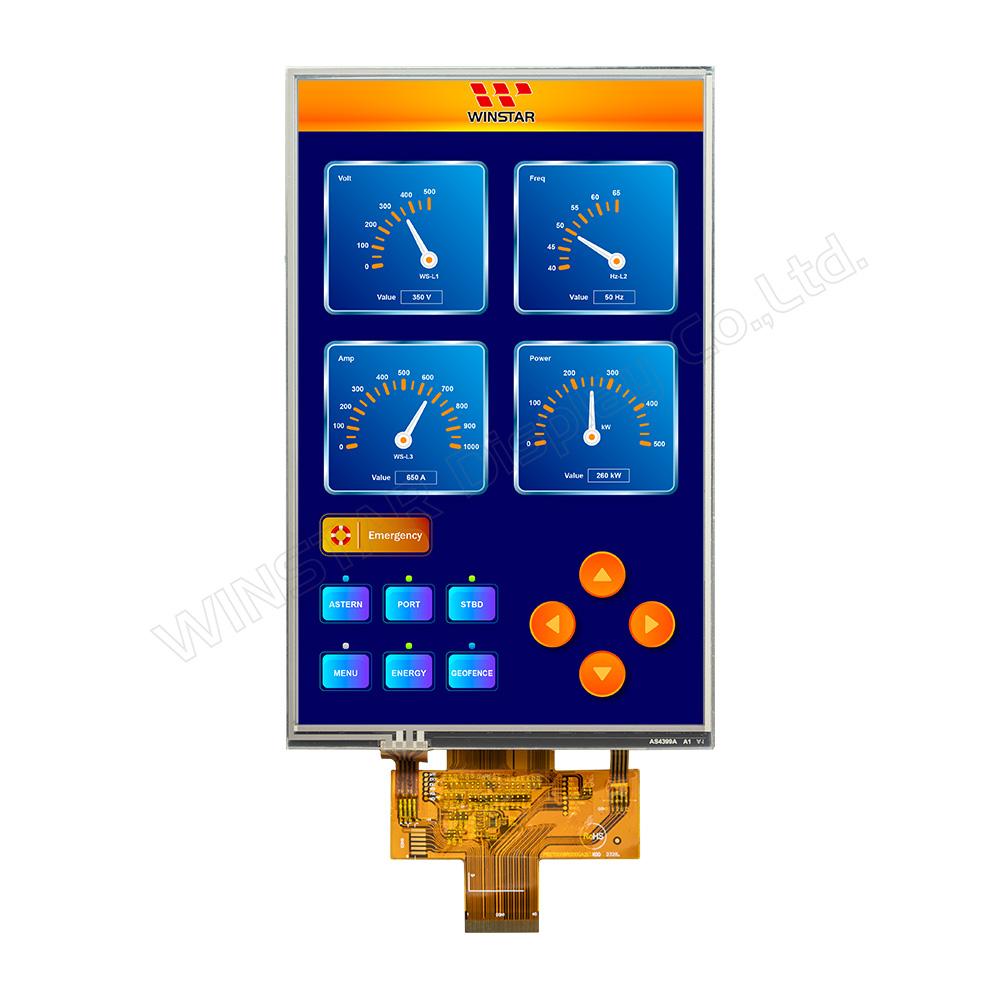

800x1280 8インチTFTタッチスクリーンディスプレイ (RTP)

型番 WF80GSYAUMNT0

►サイズ: 8インチ
►解像度: 800×1280 dots
►視野角: IPS
►インターフェース: MIPI DSI
►駆動IC:ILI9881C
►コントロールボード:無
►輝度(cd/m²): 750
►スルーホールフレーム: 無
►タッチパネル : 抵抗式タッチパネル (RTP)

製品情報

WF80GSYAUMNT0は、抵抗膜式タッチパネルを備えた8 インチの縦型画面TFT-LCDディスプレイモジュールです。800×1280ピクセルの解像度、750ニット(標準値)の高輝度、1500:1(標準値)のコントラスト比を備えています。4レーン MIPI DSIインターフェイスをサポートして、低消費電力、高伝送速度、複数のデータをエンコーディング形式でサポートできる、低ノイズと低干渉などの利点があります。

WF80GSYAUMNT0モジュールはIPSパネルを採用して、左: 85 度/右: 85 度/上: 85 度/下: 85 度 (標準値)の広い視野角を提供します。アスペクト比は10:16で、アンチグレア表面のパネルです。

ディスプレイはILI9881CドライバーICを採用しています。アナログ回路電圧範囲は3.0V~3.6Vで、標準値は3.3Vです。動作温度範囲は-20℃~+70℃、保管温度範囲は-30℃~+80℃です。WF80GSYAUMNT0 8インチのディスプレイは、縦型画面で自動販売機、船舶の制御パネル、家庭用監視システム、スマートロックなど幅広い用途に適しています。

WF80GSYAUMNT0 8インチディスプレイは、特に自動販売機、船舶制御パネル、ホーム監視システム、およびスマートドアロック向けの垂直画面向きに適しており、幅広い用途に利用されています。

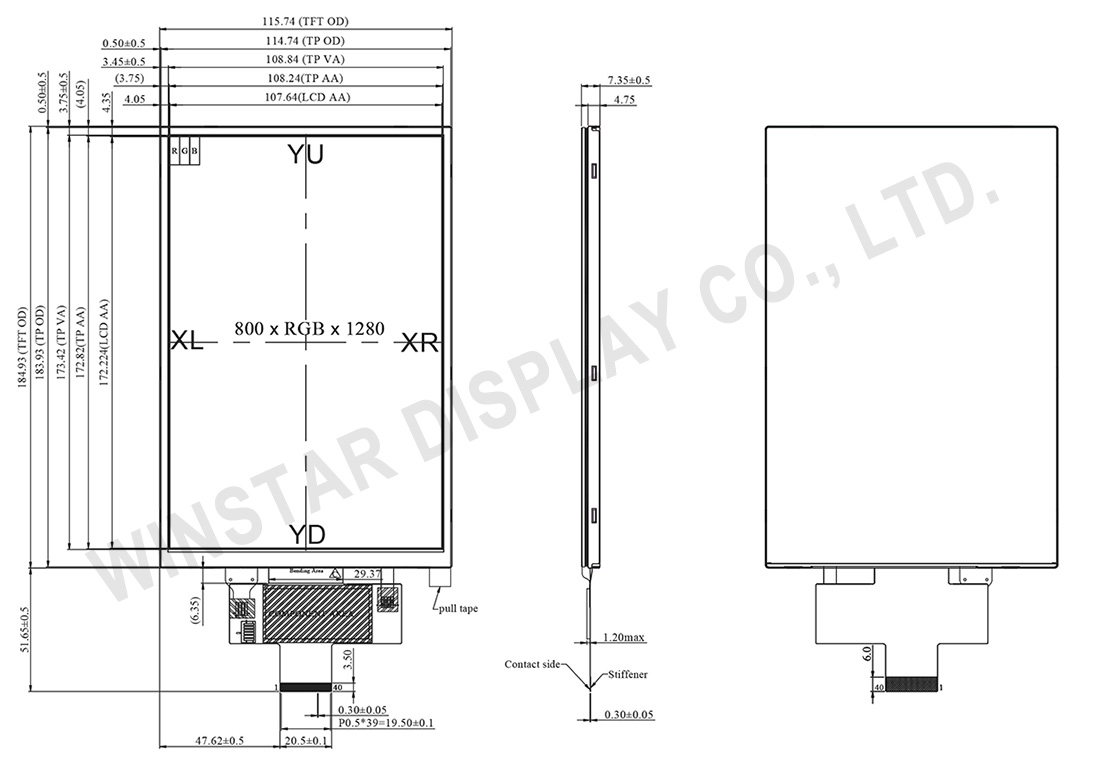

外形図

800x1280 8-inch TFT Touchscreen Display (RTP) - WF80GSYAUMNT0

製品仕様

ピン功能定義

Pin 記号 説明
1-5 NC No connection
6 YU Top electrode
7 XL Left electrode
8 YD Bottom electrode
9 XR Right electrode
10-11 VCI Power supply for analog circuits. Connect to an external power supply of 3.0V to 3.6V
12-13 NC No connection
14 RESET The external reset input (RESX)
Initializes the chip with a low input. Be sure to execute a power-on reset after supplying power.
Fix to IOVCC level when not in use.
15 TE  Tearing effect output pin.
Leave the pin open when not in use.
16 NC No connection (LED PWM)
17-18 GND Power ground
19-20 IOVCC Power supply for analog circuits. Connect to an external power supply of 1.65V to 3.6V
21 GND Power ground
22 D3P MIPI DSI differential data pair. (Data lane 3)
23 D3N
24 GND Power ground
25 D2P MIPI DSI differential data pair. (Data lane 2)
26 D2N
27 GND Power ground
28 CLKP MIPI DSI differential clock pair
29 CLKN
30 GND Power ground
31 D1P MIPI DSI differential data pair. (Data lane 1)
32 D1N
33 GND Power ground
34 D0P MIPI DSI differential data pair. (Data lane 0)
35 D0N
36 GND Power ground
37 VLED1+ Power for LED1 backlight anode
38 VLED2+ Power for LED2 backlight anode
39 VLED1- Power for LED1 backlight cathode
40 VLED2- Power for LED2 backlight cathode

規格説明

項目 仕様 単位
サイズ 8.0 インチ
解像度 800 × 3(RGB) ×1280 dots
モジュールサイズ 115.74 × 184.93 × 7.35 mm
有効表示エリア 107.64 × 172.224 mm
ドットピッチ 0.13455 × 0.13455 mm
LCDタイプ TFT・ノーマリ・ブラック・透過型
視野角度 85/85/85/85
駆動IC ILI9881C
インターフェイス 4-Lanes MIPI
アスペクト率 10:16
バックライトタイプ LED・ノーマリ・ホワイト
タッチパネル 抵抗膜方式タッチパネル
表面処理 アンチグレア

絶対最大定格

項目 記号 最小値 典型値 最大値 単位
操作温度 TOP -20 70
保存温度 TST -30 80

電気特性

典型動作条件

項目 記号 標準値 単位
最小値 典型値 最大値
Power supply for analog circuit VCI 3.0 3.3 3.6 V
Power supply for logic circuit IOVCC 1.65 1.8 3.6 V
駆動電流 IVCI - 45 70 mA
I IOVCC - 20 30 mA
