製品情報

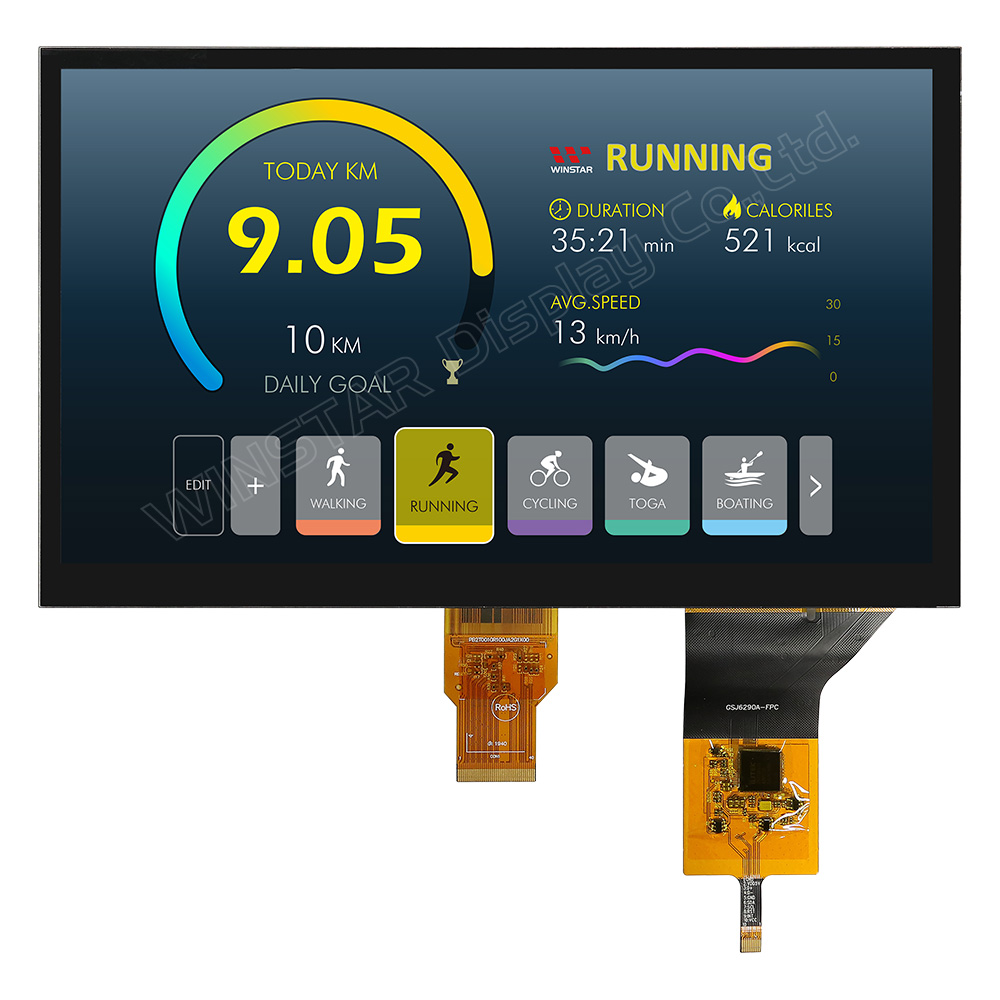

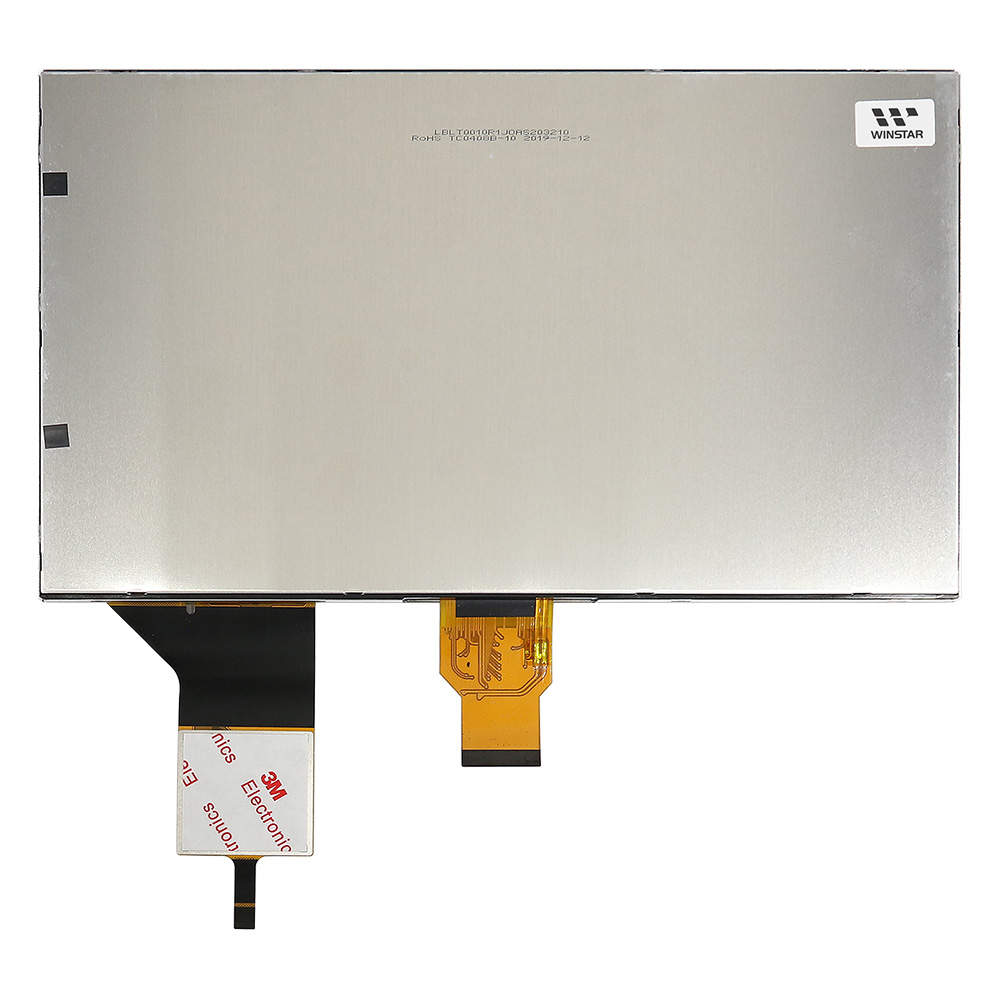

WF101JSYAHLNB0は、投影型静電容量式タッチパネル（PCAP）を備えた高輝度10.1インチIPS TFTLCDモジュールです。解像度1024x600ピクセルで作られています。 WF101JSYAHLNB0モデルには、EK79001HNおよびEK73215BCGAドライバーICが組み込まれています。この10.1インチIPSTFTは、TN TFTよりも広い視野角を持ち、視野角は左：85 /右：85 /上：85 /下：85度（標準値）です。LVDSインターフェース、明るさ900ニット（標準値）、グレア表面ガラスです。タッチパネルには、モジュールにILI2511ICが搭載されています。 USBインターフェースをサポートし、I2Cインターフェース、マルチタッチ機能にも使用でき、Windows、Linux、Android、およびMacオペレーティングシステムと互換性があります。USB/ I2Cインターフェースの詳細ILI2511ICを備えた容量性タッチスクリーン。WinstarのWebサイト（テクニカル）をご確認ください。
WF101JSYAHLNB0の電源電圧（VDD）は3.0V〜3.6Vで、標準値は3.3Vです。 -20℃から+ 70℃の温度と-30℃から+ 80℃の保管温度で動作できます。お客様が抵抗膜方式タッチパネルを必要とする場合は、WF101JSYAHLNT0モデルをご検討願います。

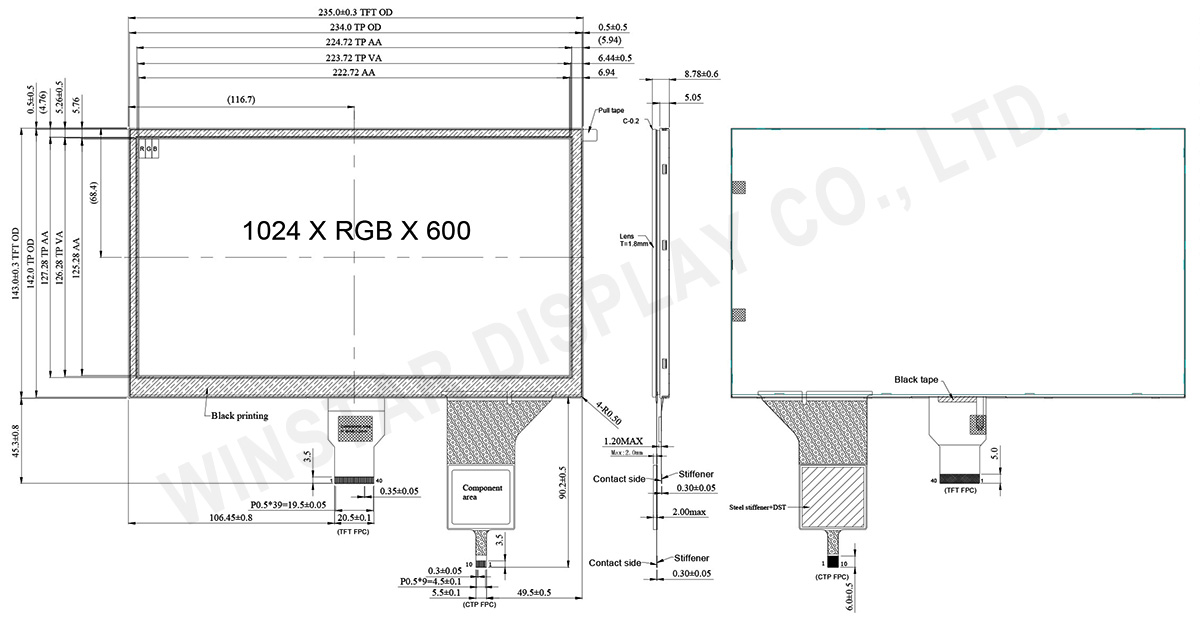

外形図
製品仕様
規格説明
| 項目 | 仕様 | 単位 |
|---|---|---|
| 表示サイズ(対角線) | 10.1 | インチ |
| ドットマトリクス(解像度) | 1024 RGB x 600 | dots |
| モジュールサイズ | 235(W) x 143(H) x 8.78(D) | mm |
| 有効エリア | 222.72 (H) x 125.28(V) | mm |
| ドットピッチ | 0.2175(W) x 0.2088(H) | mm |
| LCDタイプ | TFT, 黒色, 透過型 | |
| インターフェース | LVDS | |
| ドライバIC | EK79001HN + EK73215BCGA または同等 | |
| 視野角度 | 85/85/85/85 | |
| 画面アスペクト比 | 16:9 | |
| バックライトタイプ | LED, 白色 | |
| PCAP IC | ILI2511 または同等 | |
| PCAP インターフェイス | USB (I2C available) | |
| PCAP FW バージョン | V6.0.0.0.62.90.1.2 | |
| タッチパネルタイプ | 静電容量方式タッチパネル | |
| 表面 | 防眩 | |
最大绝对额定值
| 项目 | 符号 | 最小值 | 典型值 | 最大值 | 単位 |
|---|---|---|---|---|---|
| 動作温度 | TOP | -20 | － | +70 | ℃ |
| 保存温度 | TST | -30 | － | +80 | ℃ |
电气特性
典型動作条件 (At Ta = 25 °C,)
| 项目 | 符号 | 最小值 | 典型值 | 最大值 | 単位 |
|---|---|---|---|---|---|
| LCDデジタル電源電圧 | VDD | 3 | 3.3 | 3.6 | V |
| アナログ電源電圧 | AVDD | 9.89 | 10.2 | 10.5 | V |
| Gate On 電源電圧 | VGH | 19.4 | 20.0 | 20.6 | V |
| Gate Off 電源電圧 | VGL | -10.3 | -10.0 | -9.7 | V |
| 一般電源電圧 | VCOM | 4.0 | 4.3 | 4.6 | V |
| ロジック高レベル入力電圧 | VIH | 0.7 VDD | - | VDD | V |
| ロジック低レベル入力電圧 | VIL | 0 | - | 0.3 VDD | V |
| Supply PCAP | USB_VDD 5V | 4.4 | 5.0 | 5.5 | V |
| I VDD 5V | - | 97.8 | 120 | mA |
ピン功能定義
| Pin No. | 記号 | 説明 |
|---|---|---|
| 1 | VCOM | Common voltage |
| 2 | VDD | Digital power |
| 3 | VDD | Digital power |
| 4 | NC | Not connect |
| 5 | Reset | Global reset pin. Active low to enter reset state. Suggest to connecting with an RC reset circuit for stability. Normally pull high. (R=10KΩ，C=1μF) |
| 6 | STBYB | Standby mode, normally pull high STBYB=”1”, normal operation STBYB=”0”,timing control, source driver will turn off, all output are high-Z |
| 7 | GND | Digital ground |
| 8 | RXIN0- | Negative LVDS differential data inputs |
| 9 | RXIN0+ | Positive LVDS differential data inputs |
| 10 | GND | Digital ground |
| 11 | RXIN1- | Negative LVDS differential data inputs |
| 12 | RXIN1+ | Positive LVDS differential data inputs |
| 13 | GND | Digital ground |
| 14 | RXIN2- | Negative LVDS differential data inputs |
| 15 | RXIN2+ | Positive LVDS differential data inputs |
| 16 | GND | Digital ground |
| 17 | RXCLKN- | Negative LVDS differential clock inputs |
| 18 | RXCLKN+ | Positive LVDS differential clock inputs |
| 19 | GND | Digital ground |
| 20 | RXIN3- | Negative LVDS differential data inputs |
| 21 | RXIN3+ | Positive LVDS differential data inputs |
| 22 | GND | Digital ground |
| 23 | NC | Not connect |
| 24 | NC | Not connect |
| 25 | GND | Digital ground |
| 26 | NC | Not connect |
| 27 | NC | Not connect |
| 28 | SELB | 6-bit/8-bit input select SELB = L , 8-bit ; SELB = H , 6-bit |
| 29 | AVDD | Analog power |
| 30 | GND | Digital ground |
| 31 | LED- | LED Cathode |
| 32 | LED- | LED Cathode |
| 33 | L/R | Left or right display control |
| 34 | U/D | Up / down display control |
| 35 | VGL | Negative power for TFT |
| 36 | NC | Not connect |
| 37 | NC | Not connect |
| 38 | VGH | Positive power for TFT |
| 39 | LED+ | LED Anode |
| 40 | LED+ | LED Anode |
When L/R=”1”,set left to right scan direction.
When U/D=”0”,set top to bottom scan direction.
When U/D=”1”,set bottom to top scan direction.
PCAP PIN 定義
| Pin | 記号 | 説明 |
|---|---|---|
| 1 | USB_VSS | System ground |
| 2 | USB_VDD 5V | Power supply |
| 3 | USB_D+ | Data + |
| 4 | USB_D- | Data - |
| 5 | VSS | System ground |
| 6 | SDA | I2C data input and output |
| 7 | SCL | I2C clock input |
| 8 | RST | External Reset, Low is active |
| 9 | INT | External interrupt to the host |
| 10 | VDDT 3.3 | Power supply |
