WL0F0007000A8GDAASA00は7インチのSmart Display_RS485シリーズTFTです。Smart Display_RS485 TFTシリーズは、RS485コマンドを介してマスターデバイスによって制御されるスレーブデバイスとして定義されて、ディスプレイ画面にディスプレイコンテンツをレンダリングして、Modbusプロトコルデータを使用してタッチイベントデータを返します。
この機種は標準TFTモジュールWF70A8TYAHLNGBとPCAPタッチパネルを統合。 RS485シリーズTFTは費用効果の高い方法でプロジェクトを迅速に開発できる使いやすい製品です。WINSTAR RS485 Smart Displayはコンピューター（USB2RS485ドングル付き）、MCU、Raspberry Pi等のシングルマスター（HOST）プラットフォームをサポートします。
スマートディスプレイ製品は、TouchGFXやSTM32CubeIDE などの ST 開発ツールをサポートするSTMicroelectronics (ST) コントローラを使用して設計されています。GUI ビルダー以外に、ST ツールを使用して WINSTARスマートディスプレイモジュールを設計することもできます。
- TouchGFX: STM32マイクロコントローラー用に最適化された無料グラフィックソフトウェア レームワーク。
- STM32CubeIDE: STM32マイクロコントローラおよびマイクロプロセッサ用のペリフェラル構成、コード生成、コード コンパイル、デバッグ機能を備えた高度なC/C++ 開発プラットフォーム。
- STM32CubeMX: STM32マイクロコントローラーの簡単な構成を可能にして、Arm® Cortex®-M コアの対応する初期化 C コードまたは Arm® Cortex®-A コアの部分的な Linux® デバイス ツリーの生成を可能にするグラフィカル ツール。
- STM32CubeProg: STM32 製品をプログラミングするためのオールインワンのマルチ OS ソフトウェアツール。 デバッグ インターフェイス (JTAG および SWD) とブートローダー インターフェイス (UART、USB DFU、I2C、SPI、および CAN) の両方を介してデバイスメモリの読み取り、書き込み、検証を行うための使いやすく効率的な環境を提供します。
WINSTAR Smart Displayをご購入いただき、TouchGFXを使って開発したい場合は、当社のウェブサイトを通じてご連絡いただければ、初期コードを取得できます。
7インチSmart Display_RS485シリーズTFTの機能:
- +12V電源入力仕様はダイナミック動作電圧範囲が5V～16Vで、その消費電力は約6Wです。

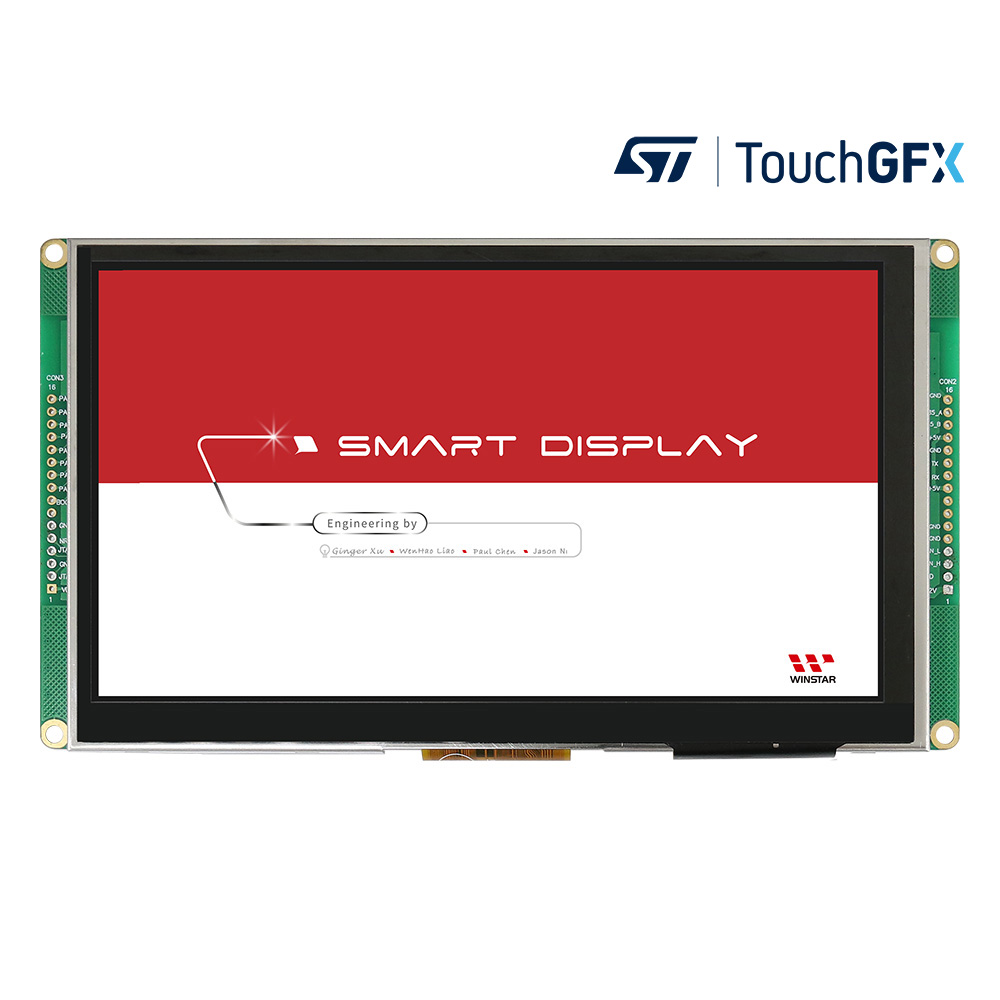

- 電源投入時のセルフテストとスプラッシュ画面。
- Modbusプロトコルを使用したRS485通信インターフェース。
- 16MBの内蔵フラッシュメモリ、フォントおよびオブジェクト辞書データを保存します。
- 投影型静電容量式タッチスクリーン（PCAP）をサポート
- マスターデバイスによって制御される埋め込みブザー。
- HOSTはコンピューター（USB2RS485ドングル付き）、MCU等、複数のプラットフォームで使用できます。
- WINSTAR GUI Builderでコードを1行も記述せずにUI設計は実現できます。 (►GUIビルダー利用者用ガイド)

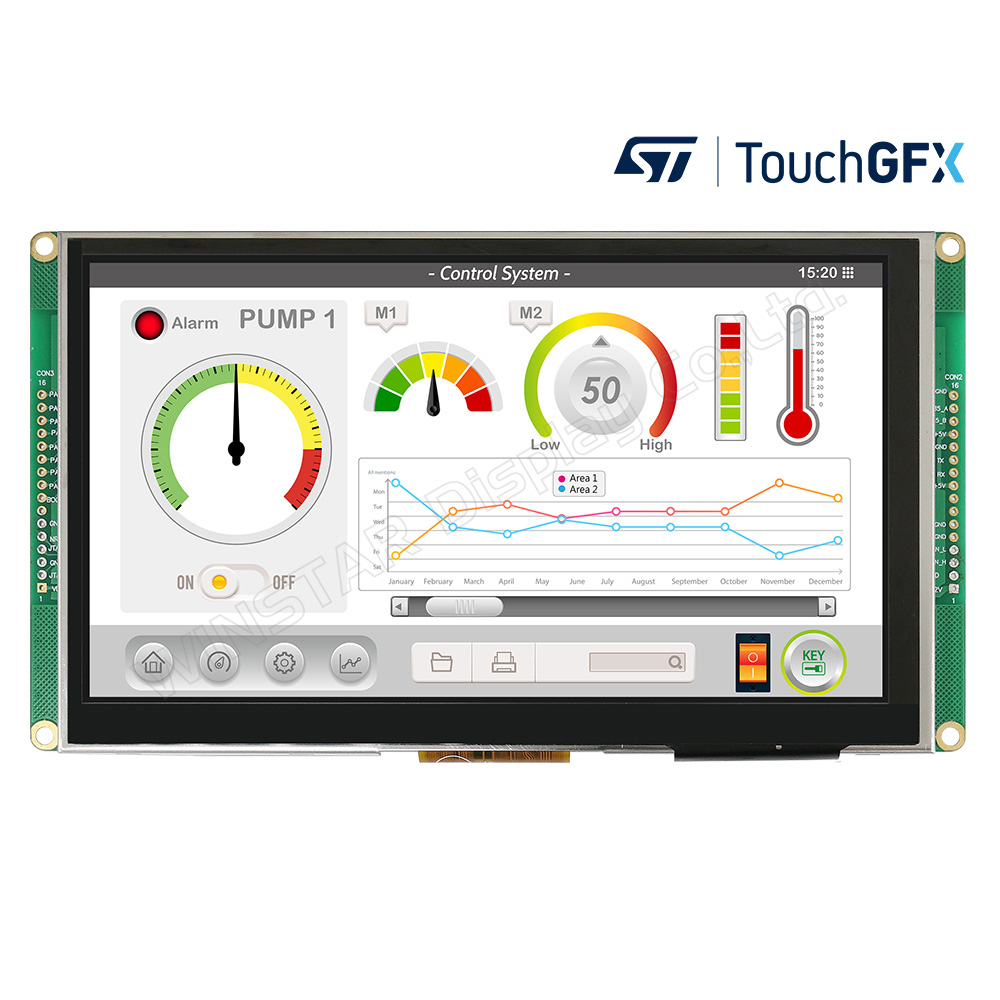

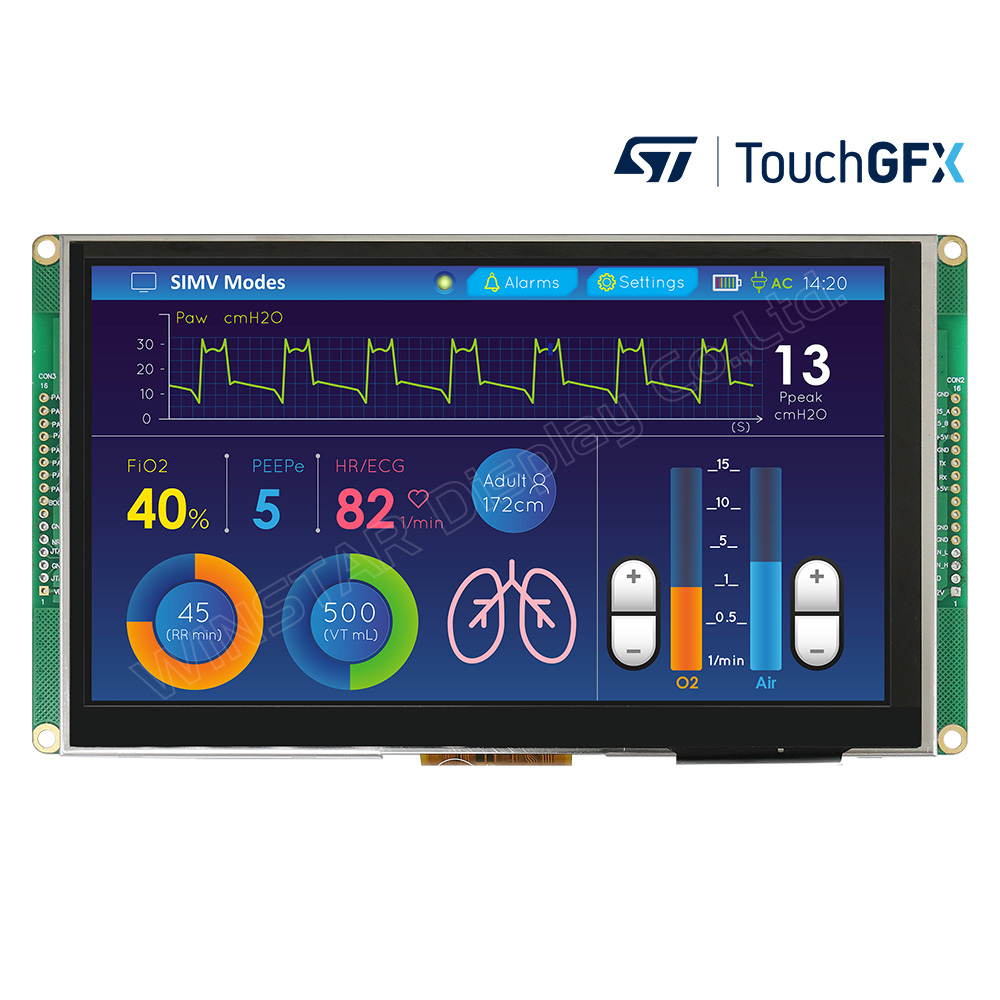

WINSTARはスマートディスプレイGUIデザイン用のWindowsアプリを開発しました。WINSTAR GUI builderソフトウェアを使用すると、顧客はドラッグアンドドロップウィジェットプレビュー機能を使用して、GUIデザインを事前にシミュレートできます。顧客は理想的なGUIを作成することもできます。WINSTAR GUIビルダーソフトウェアはWindowsシステムのみをサポートします。 それはあなたが見るものがあなたが得るもの（WYSIWYG）を満たすことができます。組み込みソフトウェアの新しいバージョンは3-in-1APPです。 産業用、車両用、医療用等、オプションの3つのアプリケーションテンプレートを組み合わせました。優先アプリケーションを押して、最初に電源を入れた時に3秒間押し続けてください。お客様はGUI Builderを使用してアプリケーションを変更することにより、別のテンプレートに変更できます。
購入前に無償に体験してみませんか。 WINSTAR GUI Builderアプリケーションをダウンロードしたいお方は気楽にお問い合わせください。
ディスプレイ上でのGUIデザインを実現するために必要なすべてのアクセサリーを備えたデモセットも提供しています。

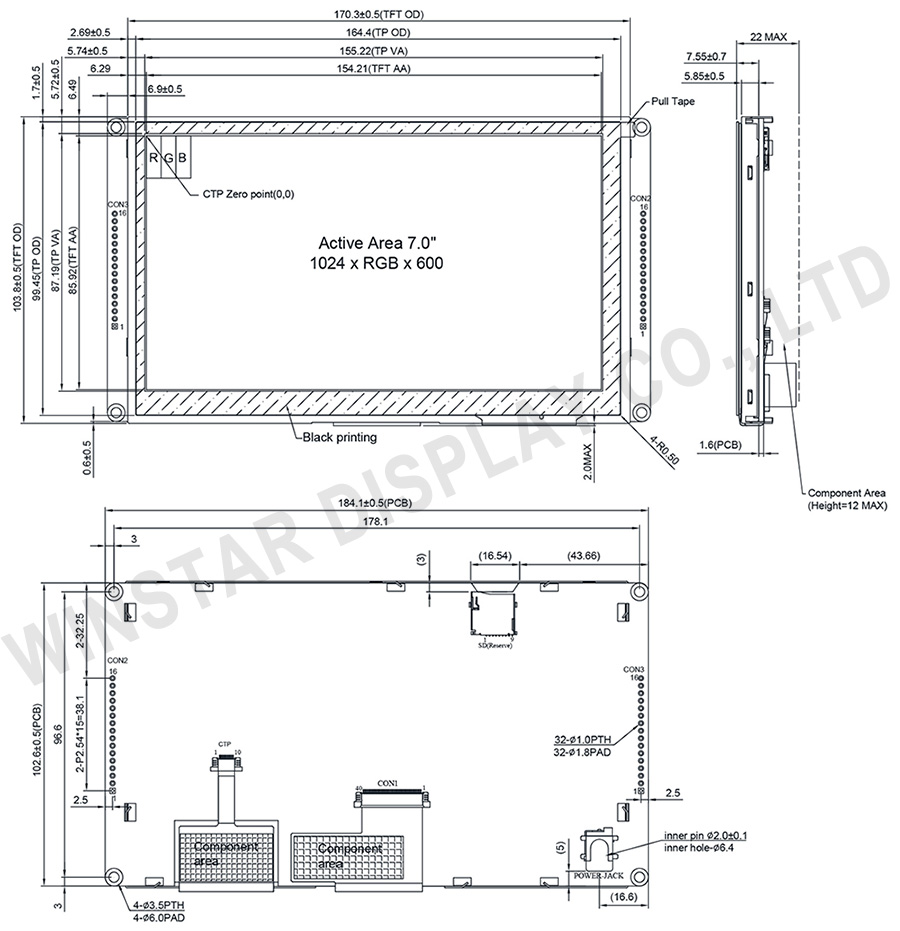

外形図
製品仕様
規格説明
| 項目 | 標準値 | 単位 |
|---|---|---|
| 操作電圧 | 5~16V | Vdc |
| 通信インタフェース | RS485 differential | - |
| MCU | STM32F746 | N/A |
| フラッシュメモリー | 16 | MB |
| SDRAM周波数 | 108 | MHz |
| LCD ディスプレイ対角線 | 7.0 | インチ |
| 解像度 | 1024 x RGB x 600(TFT) | dots |
| モジュールサイズ | 184.1(W) x 103.8(H) x 22(D) | mm |
| 有効エリア(AA) | 154.2144 x 85.92 | mm |
| ピクセルピッチ | 0.1506 x 0.1432 | mm |
| 輝度 | Min:400; Typ:450 | cd/m2 |
| LCDタイプ | TFT, ノーマリ・ブラック, 透過型 | |
| 視野角度 | 85/85/85/85 | |
| 画面アスペクト比 | 16:9 | |
| タッチパネル | 静電容量式タッチパネル(PCAP) | |
| 表面処理 | グレア | |
絶対最大定格
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 操作温度 | TOP | -20 | － | +70 | ℃ |
| 保存温度 | TST | -30 | － | +80 | ℃ |
電気特性
| 項目 | 記号 | 条件 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|---|
| 供給電圧 | VIN | － | 5 | 12 | 16 | V |
| 供給電流 | I(mA) | － | - | 490 | - | mA |
BOM
| 項目 | 製品情報 |
|---|---|
| LCM | WF70A8TYAHLNGB# |
| PCBA | SV10007R00AAA00N0104 |
ピン功能定義
CON2 定義
| Pin | 記号 | 功能 | Remark |
|---|---|---|---|
| 1 | VIN | Power supply V+ | Input |
| 2 | GND | Power supply GND input | Input |
| 3 | Reserve | _ | _ |
| 4 | Reserve | _ | _ |
| 5 | GND | Power supply GND input | Input |
| 6 | GND | Power supply GND input | Input |
| 7 | NC | _ | _ |
| 8 | NC | _ | _ |
| 9 | VDD_3.9V | _ | _ |
| 10 | Reserve | _ | _ |
| 11 | Reserve | _ | _ |
| 12 | GND | GND | GND |
| 13 | VDD_3.9V | _ | _ |
| 14 | RS485_B | RS485 DATA- | I/O |
| 15 | RS485_A | RS485 DATA+ | I/O |
| 16 | GND | GND | GND |
CON3 定義
| Pin | 記号 | 功能 | Remark |
|---|---|---|---|
| 1 | +3V3 | 3.3V power for JTAG interface | Output |
| 2 | SWCLK | CLK pin for JTAG interface | Input |
| 3 | GND | GND for JTAG interface | Output |
| 4 | SWDIO | Data pin for JTAG interface | I/O |
| 5 | NRST | Reset pin for JTAG interface | Input |
| 6 | GND | GND | Output |
| 7~16 | NC | _ | _ |
