제품 스마트 디스플레이 RS485 스마트 디스플레이 WL0F0007000A8GDAASA00

7인치 용량식 터치패널이 RS485 인터페이스 Modbus 스마트 디스플레이

모델 번호 WL0F0007000A8GDAASA00

►TFT 크기: 7인치
►TFT 디스플레이 형식: 1024×600 dots
►TFT 뷰 방향: 85/85/85/85 (IPS)
►TFT 터치스크린: 용량식 터치패널(스크린)이 있는
►통신 인터페이스: RS485
►프로토콜: Modbus
►밝기(cd/m²) : 450

설명

WL0F0007000A8GDAASA00는 마스터 장치의 명령에 따라 화면을 표시하고 터치 상태를 보고하는 슬레이브 장치로 설계된 7인치 RS485 시리즈 스마트 디스플레이입니다. 이 모듈은 IPS TFT 디스플레이 WF70A8TYAHLNGB와 4층 FR4 PCB에 내장된 펌웨어가 결합되어 터치, 디스플레이 및 제어 기능을 통합합니다.

이 제품은 사용이 매우 간편하여 개발 시간과 비용을 크게 절감하며 프로젝트의 시장 출시 기간을 단축시킵니다. PC(USB to RS-485), MCU, SBC, Raspberry Pi 등 다양한 호스트 플랫폼을 지원합니다.

7인치 RS485 스마트 디스플레이 특징:

  • +12V 입력 (범위: 5V–16V), 소비 전력 약 6W.
  • 전원 켜기 시 자동 화면 활성화를 포함한 전원 자체 테스트.
  • Modbus 프로토콜을 지원하는 RS485 통신 인터페이스.
  • 글꼴 및 그래픽 객체 저장용 16MB 내장 플래시 메모리.
  • 정전식 터치 패널 및 버저 제어 지원.
  • PC 및 MCU 등 다양한 플랫폼과 호환 가능.
  • 프로그래밍 없이 인터페이스 설계가 가능한 GUI Builder 포함. 사용자 가이드
  • STM32F 시리즈 MCU 탑재 및 ST 개발 도구 지원.

윈스타는 드래그 앤 드롭 디자인과 실시간 미리보기를 지원하는 Windows 기반 GUI Builder를 제공합니다. 이를 통해 빠른 WYSIWYG 인터페이스 제작이 가능합니다. 최신 버전은 산업용, 자동차용, 의료용 세 가지 애플리케이션 템플릿을 통합하며, 부팅 시 옵션 키를 3초간 눌러 템플릿을 전환하거나 GUI Builder에서 언제든지 변경할 수 있습니다.

직접 사용해보시고 구매하세요! WINSTAR GUI Builder 애플리케이션을 다운로드하려면 당사에 문의하시기 바랍니다.

Smart Display 제품은 ST 개발 도구(예: TouchGFX와 STM32CubeIDE)를 지원하는 STMicroelectronics(ST)의 컨트롤러로 설계되었습니다. 개발자는 ST 도구를 사용하여 GUI 빌더 외에 WINSTAR Smart Display 모듈을 설계할 수도 있습니다.

  • TouchGFX: 무료로 제공되며 STM32 마이크로컨트롤러에 최적화된 고급 그래픽 소프트웨어 프레임워크입니다.
  • STM32CubeIDE: STM32 마이크로컨트롤러 및 마이크로프로세서에서 사용할 수 있는 고급 C/C++ 개발 플랫폼으로서 주변 장치 구성, 코드 생성, 코드 컴파일 및 디버그 기능을 갖추고 있습니다.
  • STM32CubeMX: 그래픽 도구로서, 단계적 프로세스를 통해 STM32 마이크로컨트롤러를 매우 쉽게 구성할 수 있을 뿐만 아니라 Arm® Cortex®-M 코어의 경우 이에 상응하는 초기화 C 코드를 생성하거나 Arm® Cortex®-A 코어의 경우 부분적인 Linux® 장치 트리를 생성할 수 있습니다.
  • 여러 OS에서 STM32 제품을 프로그래밍할 수 있는 올인원 소프트웨어 도구입니다. 이 도구는 디버그 인터페이스(JTAG 및 SWD)와 부트로더 인터페이스(UART, USB DFU, I2C, SPI 및 CAN) 둘 다를 통해 장치 메모리를 읽고 쓰고 검증할 수 있는, 사용하기 쉽고 효율적인 환경을 제공합니다.


WINSTAR 스마트 디스플레이를 구매하셨고 TouchGFX를 통해 개발하고자 하신다면, 초기 코드를 얻기 위해 저희 웹사이트를 통해 문의해 주시기 바랍니다.

디스플레이에서 GUI 디자인을 실현하기 위해 필요한 모든 액세서리가 포함된 데모 세트도 제공됩니다.
디스플레이에서 GUI 디자인을 실현하기 위해 필요한 모든 액세서리가 포함된 데모 세트도 제공됩니다.



공장 자동화를 위한 신뢰할 수 있는 RS485 HMI

도면

7 inch RS485 (Modbus) Smart Display with Projected Capacitive Touch - WL0F0007000A8GDAASA00

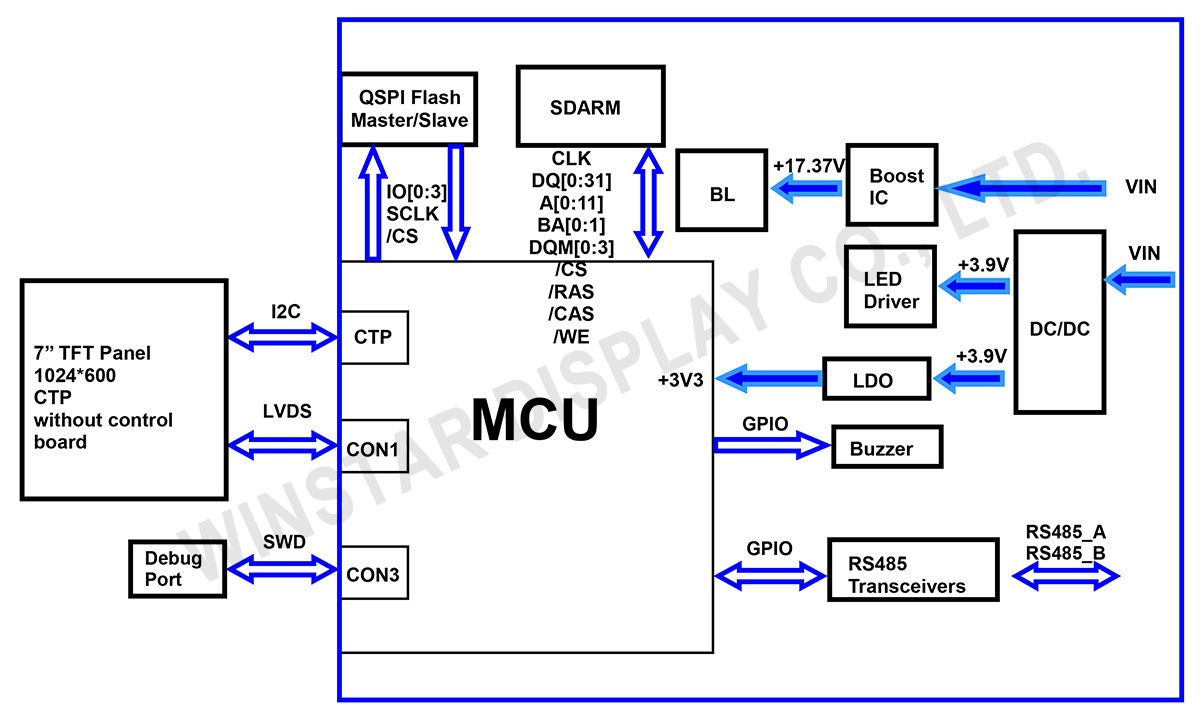

사양

일반 사양

항목 표준값 단위
작동 전압 5~16V Vdc
통신 인터페이스 RS485 differential -
MCU STM32F746 N/A
플래시 메모리 16 MB
SDRAM Frequency 108 MHz
LCD display size 7.0 인치
도트 매트릭스 1024 x RGB x 600(TFT) dots
모듈 치수 184.1(W) x 103.8(H) x 22(D) mm
활성 영역(AA) 154.2144 x 85.92 mm
도트 피치 0.1506 x 0.1432 mm
밝기 Min:400; Typ:450 cd/m2
LCD 유형 TFT, 검은색, 투과성
시야각 85/85/85/85
종횡비 16:9
터치 패널 용량식 터치패널이 있는 (PCAP)
표면 눈부심

절대 최대 정격값

항목 기호 최소값 대표값 최대값 단위
작동 온도 TOP -20 +70
보관 온도 TST -30 +80

전기적 특성

항목 기호 조건 최소값 대표값 최대값 단위
Supply Voltage VIN 5 12 16 V
Supply current I(mA) - 490 - mA

BOM

항목 설명
LCM WF70A8TYAHLNGB#
PCBA SV10007R00AAA00N0104

인터페이스 핀 기능

CON2 definition

Pin 기호 기능 Remark
1 VIN Power supply V+ Input
2 GND Power supply GND input Input
3 Reserve _ _
4 Reserve _ _
5   GND Power supply GND input Input
6 GND Power supply GND input Input
7 NC _ _
8 NC _ _
9 VDD_3.9V _ _
10 Reserve _ _
11 Reserve _ _
12 GND GND GND
13 VDD_3.9V _ _
14 RS485_B RS485 DATA- I/O
15 RS485_A RS485 DATA+ I/O
16 GND GND GND


CON3 definition

Pin 기호 기능 Remark
1 +3V3 3.3V power for JTAG interface Output
2 SWCLK CLK pin for JTAG interface Input
3 GND GND for JTAG interface Output
4 SWDIO Data pin for JTAG interface I/O
5 NRST Reset pin for JTAG interface Input
6 GND GND Output
7~16 NC _ _
