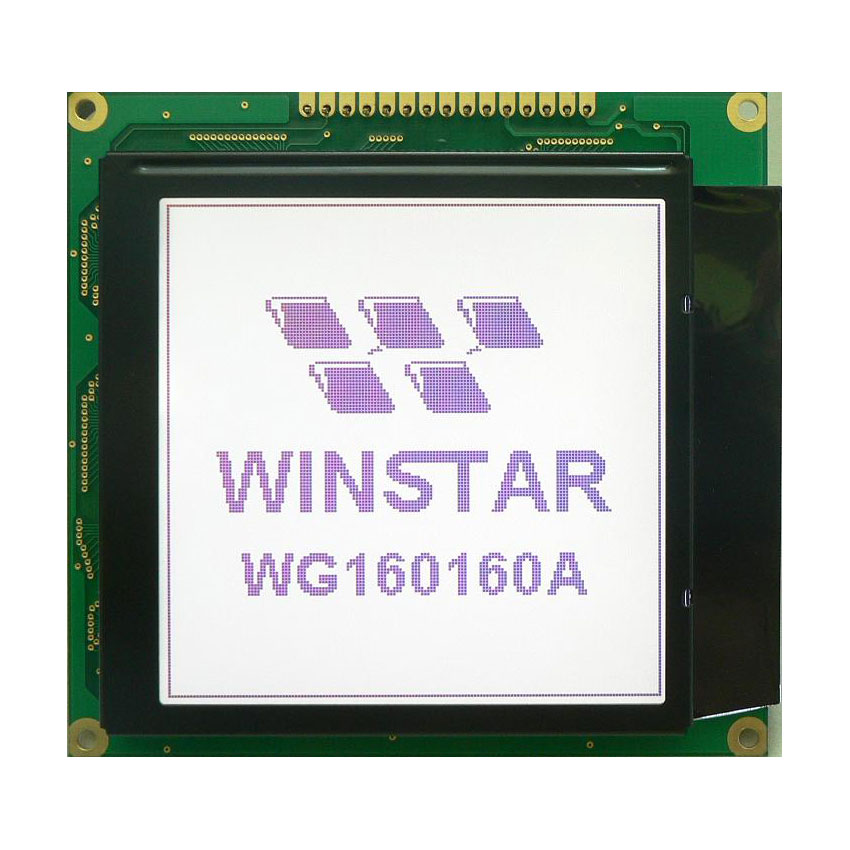

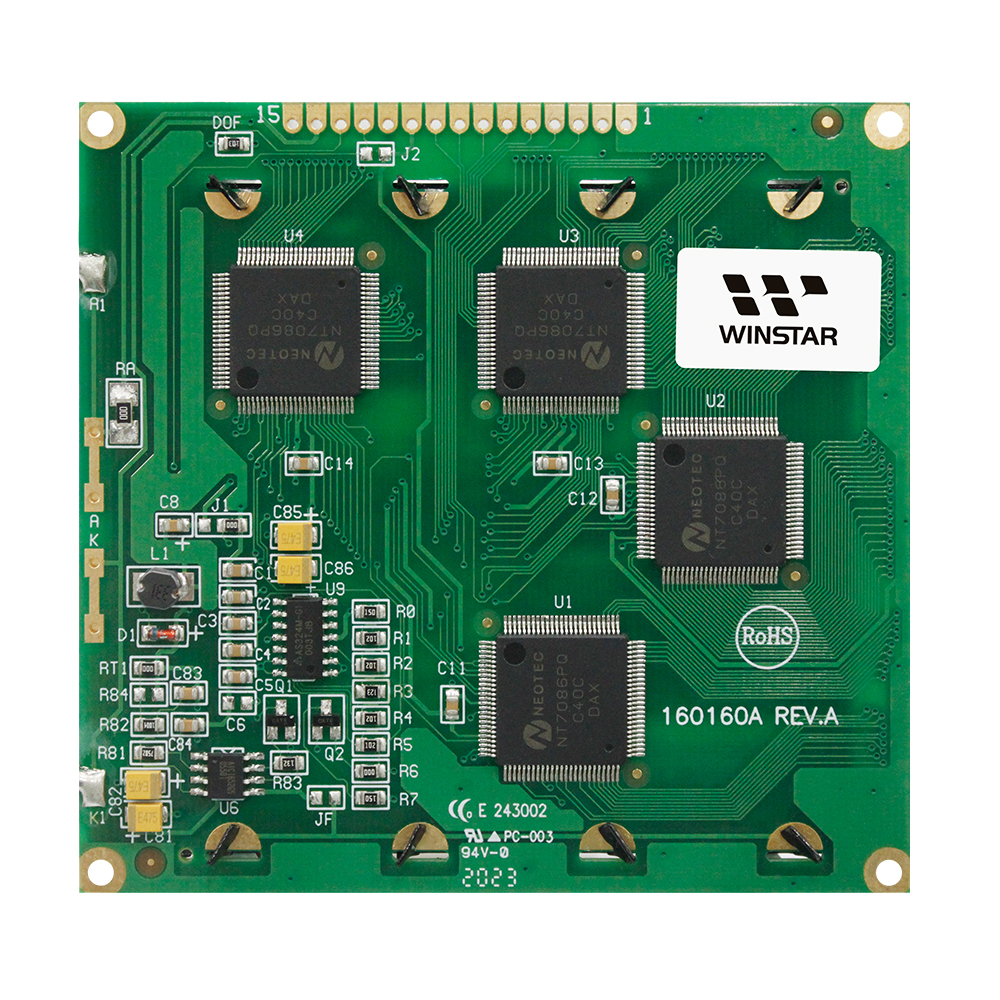

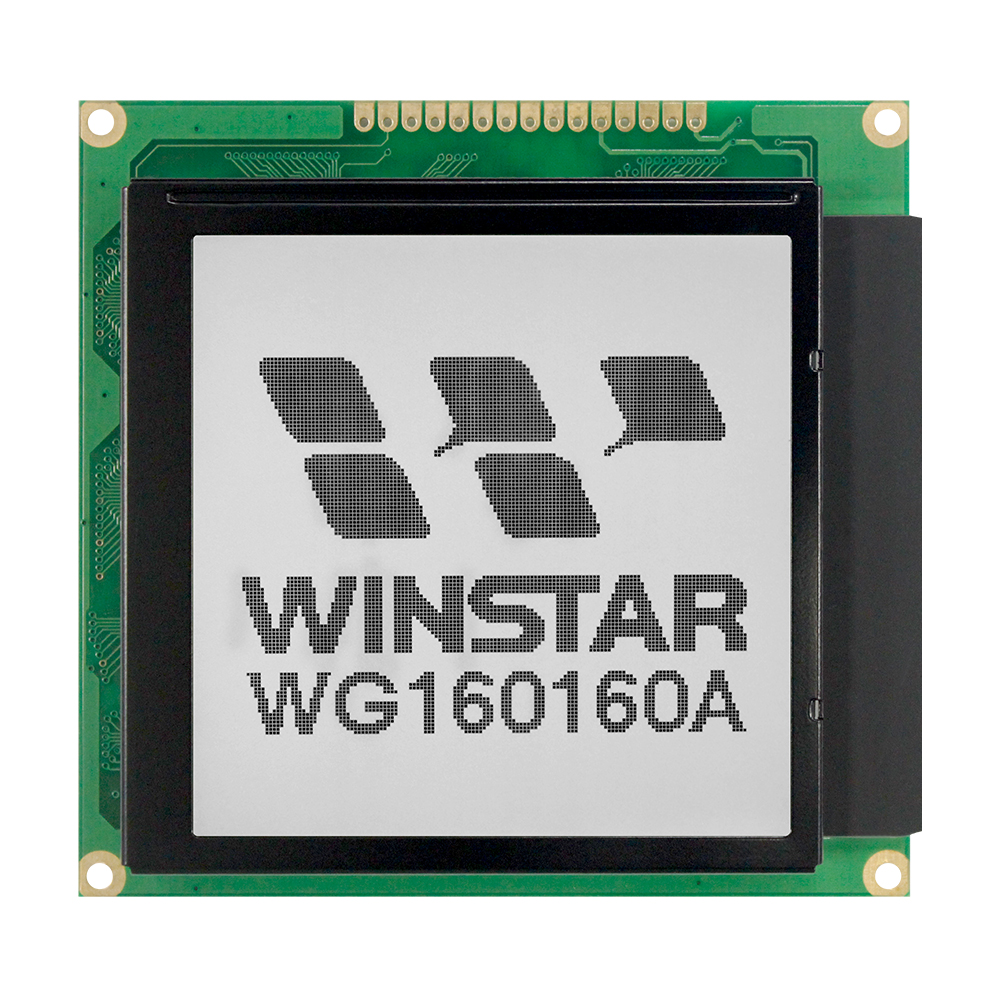

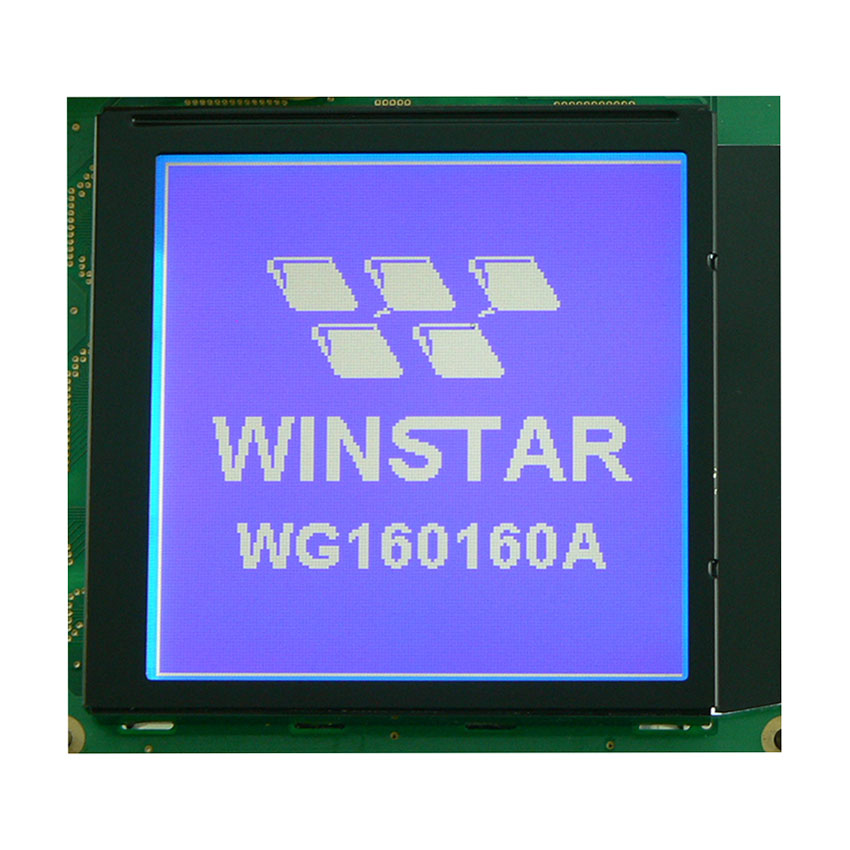

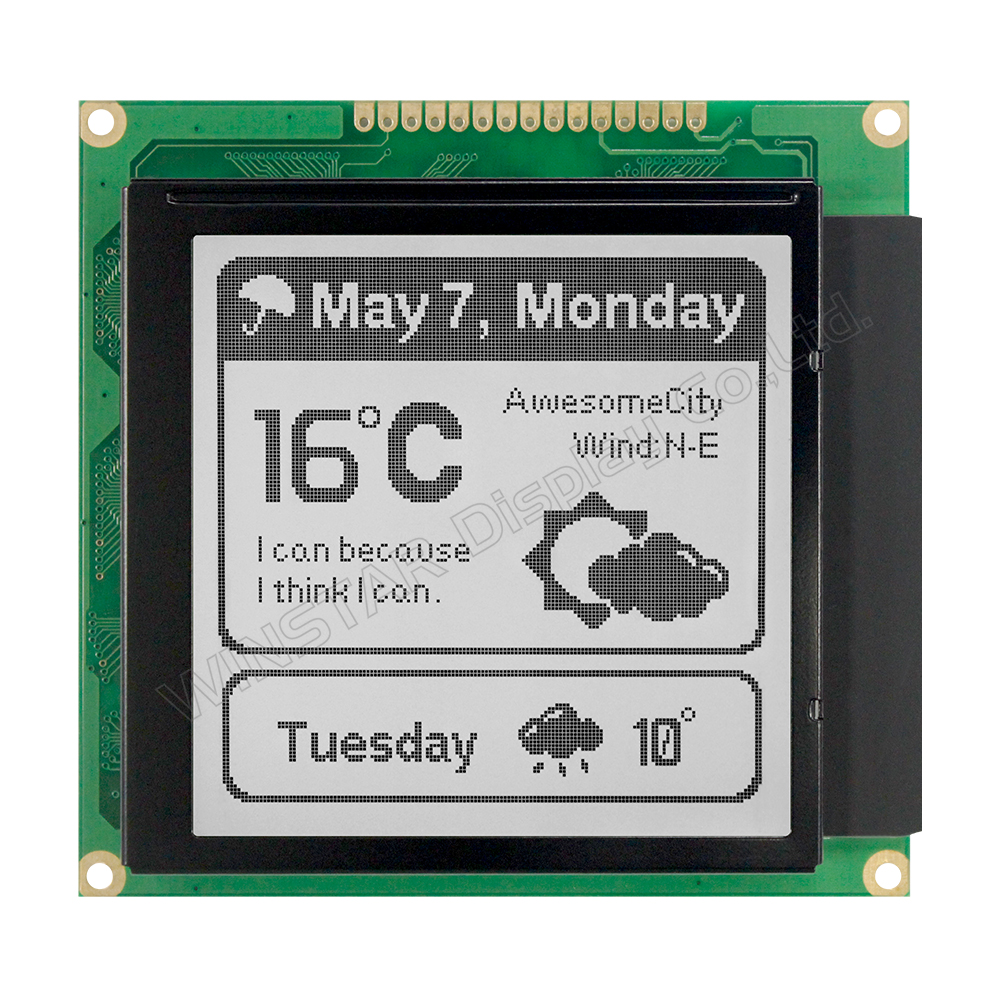

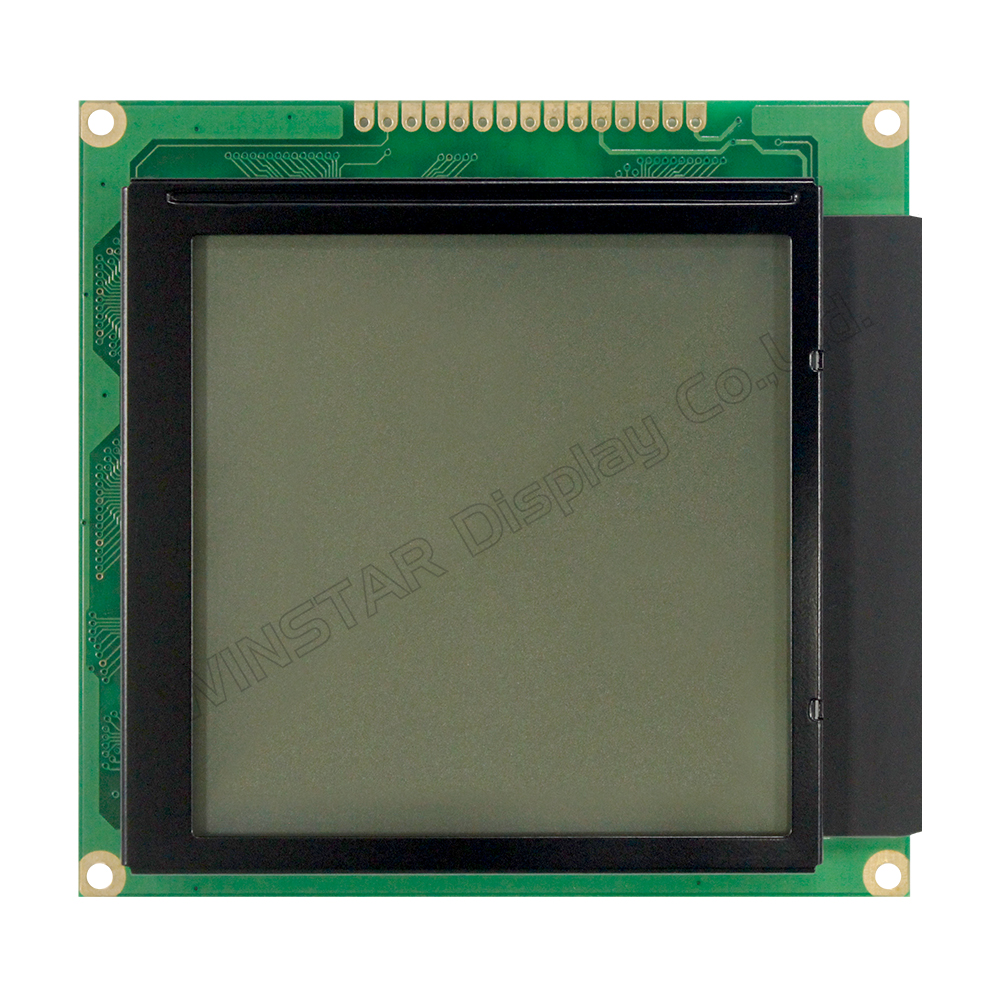

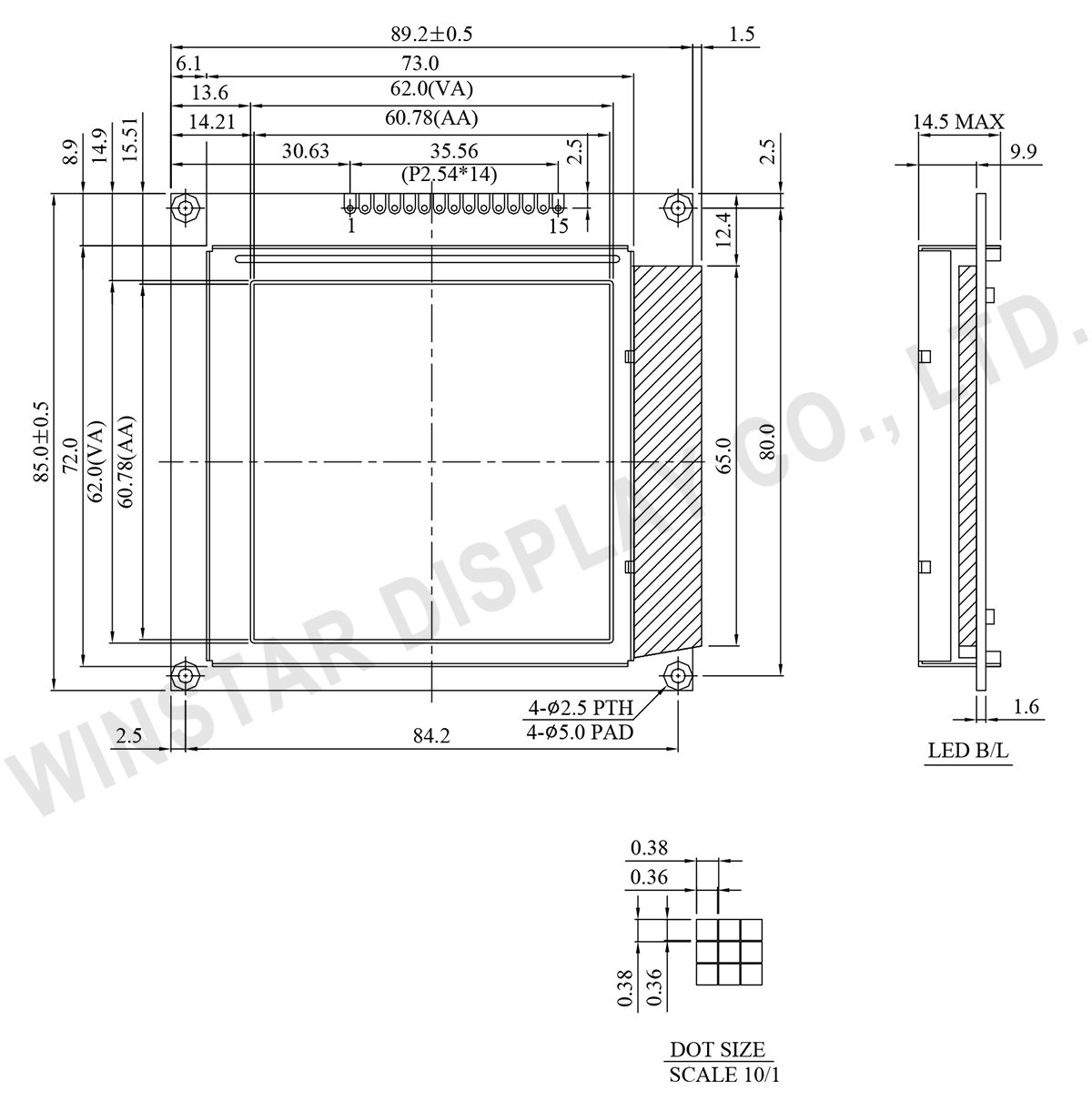

外形図
Data source ref:WG160160A-TFH-VZ#
製品仕様
ピン功能定義
| Pin No. | 記号 | Level | 説明 |
|---|---|---|---|
| 1 | VSS | 0V | Ground |
| 2 | M | H/L | Control Signal For AC Driving |
| 3 | FLM | H | Operating voltage for LCD |
| 4 | CL1 | H/L | Display data latch |
| 5 | CL2 | H/L | Display data Shift |
| 6 | DB3 | H/L | Data bus line |
| 7 | DB2 | H/L | Data bus line |
| 8 | DB1 | H/L | Data bus line |
| 9 | DB0 | H/L | Data bus line |
| 10 | VEE | H/L | Power supply for LC driving |
| 11 | VDD | - | Power supply for logic circuit |
| 12 | VO | - | Contrast Adjustment |
| 13 | DISP OFF | L | Display off when low level |
| 14 | A | - | Power supply for backlight ( + ) |
| 15 | K | - | Power supply for backlight ( - ) |
規格説明
| 項目 | 標準値 | 単位 |
|---|---|---|
| ドットマトリックス(解像度) | 160 x 160 | － |
| モジュールサイズ | 89.2 x 85.0 x 14.5(Max) | mm |
| 表示エリア | 62.0 x 62.0 | mm |
| 有効エリア | 60.78 x 60.78 | mm |
| ドットサイズ | 0.36 x 0.36 | mm |
| ドットピッチ | 0.38 x 0.38 | mm |
| 駆動方法 | 1/160 | |
| バックライトタイプ | LED | |
絶対最大定格
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 操作温度 | TOP | -20 | － | +70 | ℃ |
| 保存温度 | TST | -30 | － | +80 | ℃ |
| 入力電圧 | VIN | -0.3 | － | VDD+0.3 | V |
| ロジック電源電圧 | VDD-VSS | -0.3 | － | 7.0 | V |
| LCD供給電圧 | VDD-V0 | 0 | － | 28 | V |
電気特性
| 項目 | 記号 | 条件 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|---|
| ロジック電源電圧 | VDD-VSS | － | 2.7 | － | 5.5 | V |
| LCD供給電圧 | VDD-V0 | Ta=-20℃ Ta=25℃ Ta=70℃ |
－ 18.5 － |
－ 18.75 － |
－ 19.0 － |
V V V |
| 高レベル入力電圧 | VIH | － | 0.8VDD | － | VDD | V |
| 低レベル入力電圧 | VIL | － | 0 | － | 0.2VDD | V |
| 高レベル出力電圧 | VOH | － | VDD-0.4 | － | － | V |
| 低レベル出力電圧 | VOL | － | － | － | 0.4 | V |
| 供給電流 | IDD | － | 4.0 | 5.5 | 8.0 | mA |
