製品情報

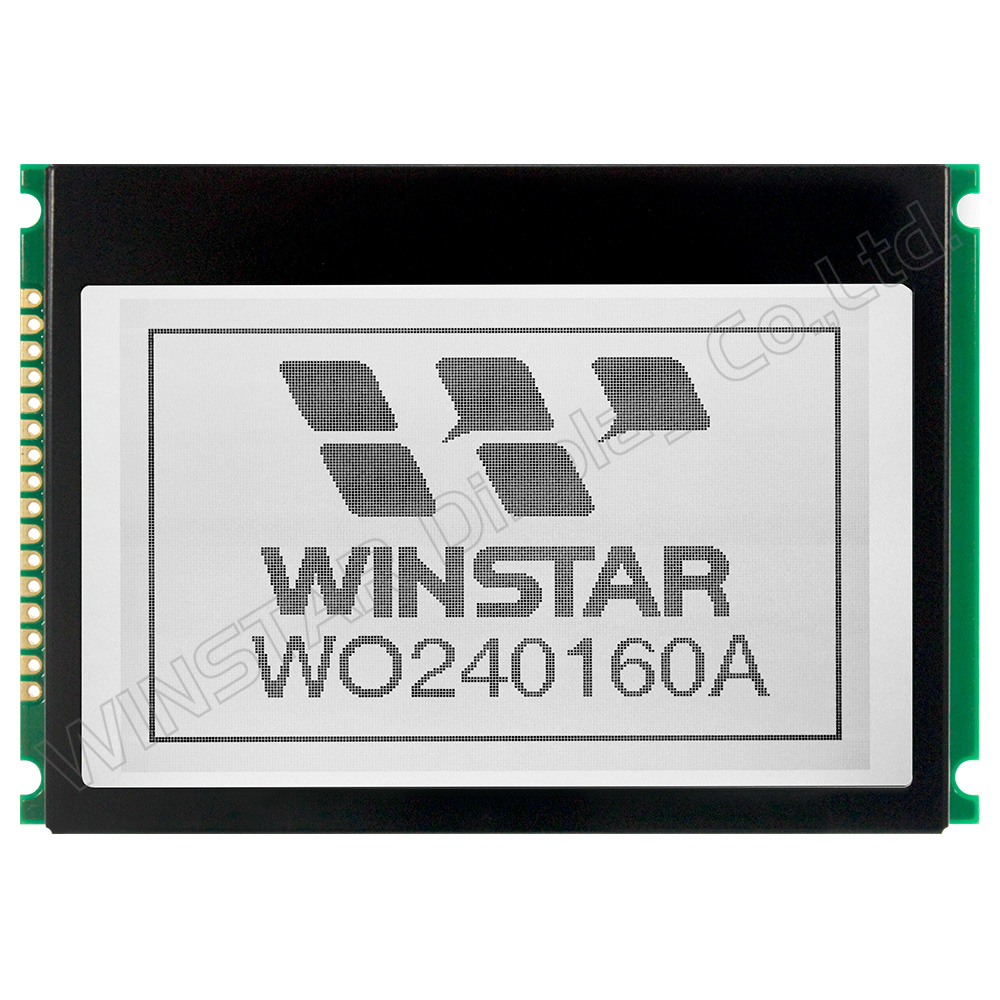

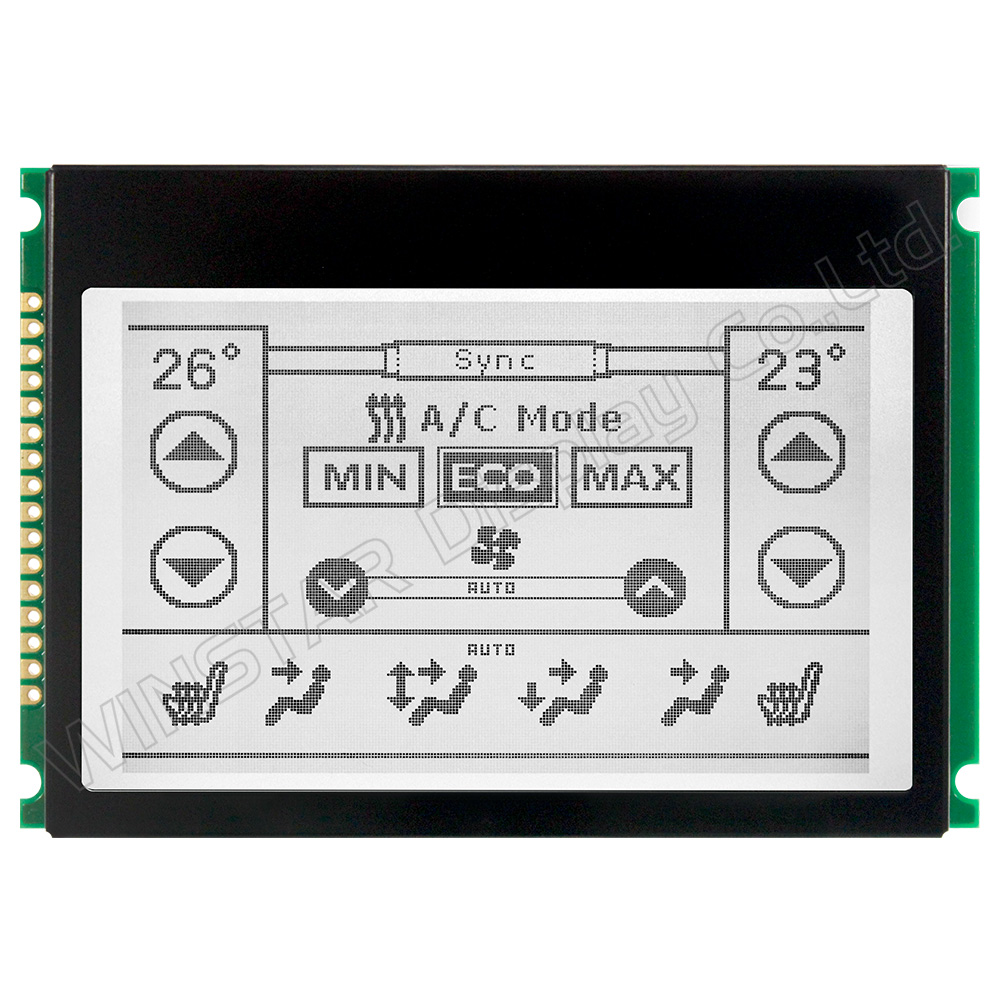

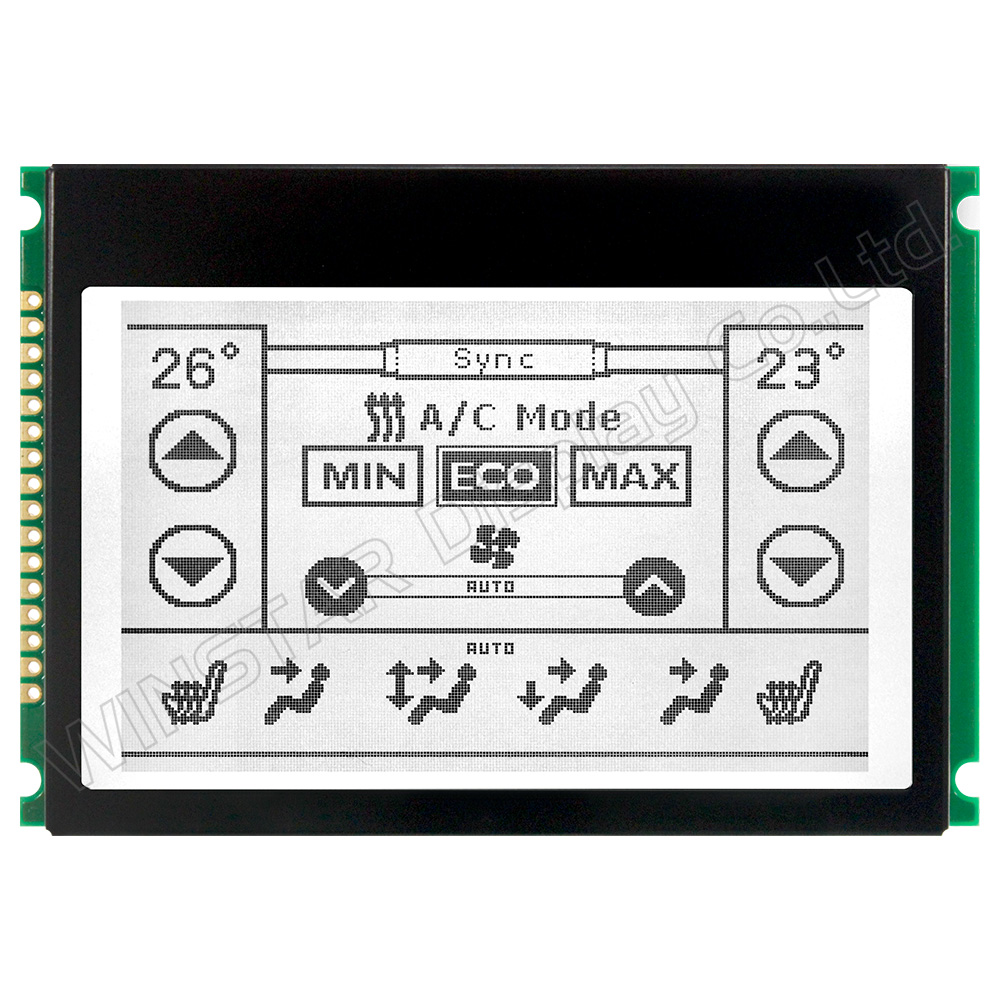

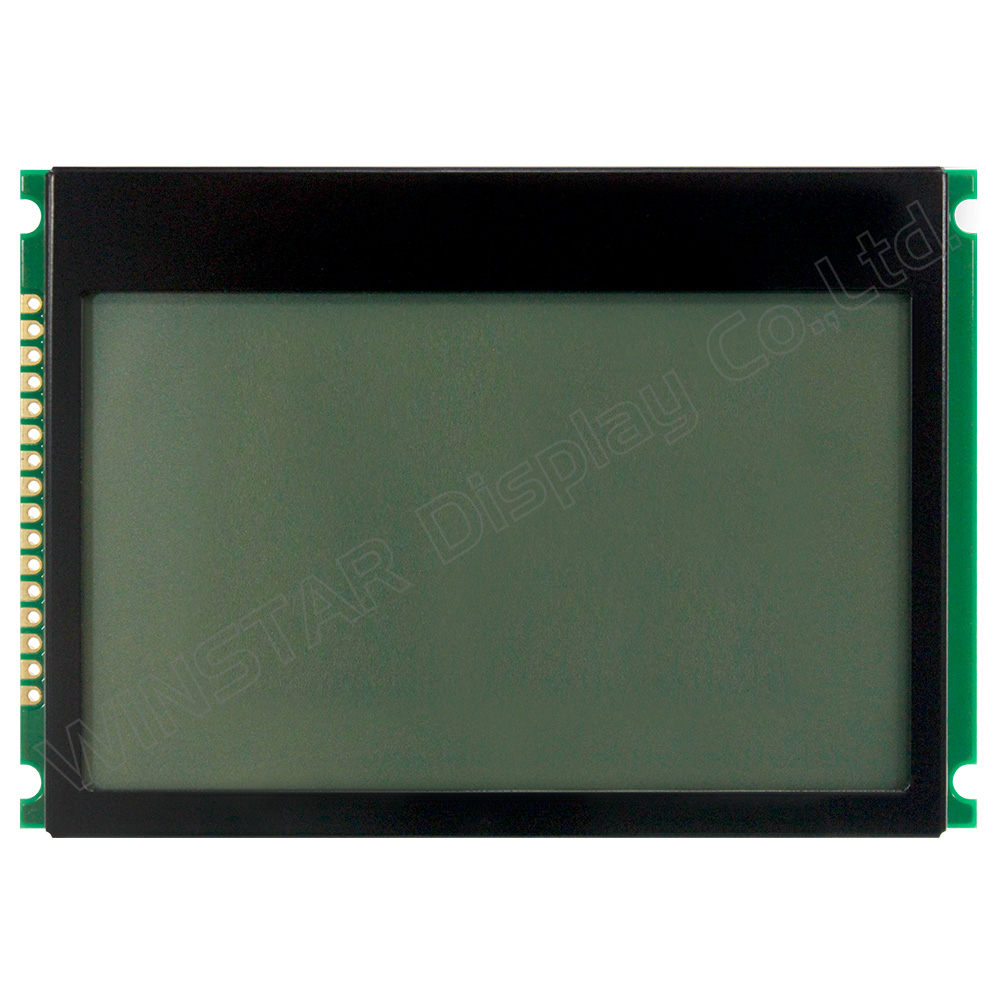

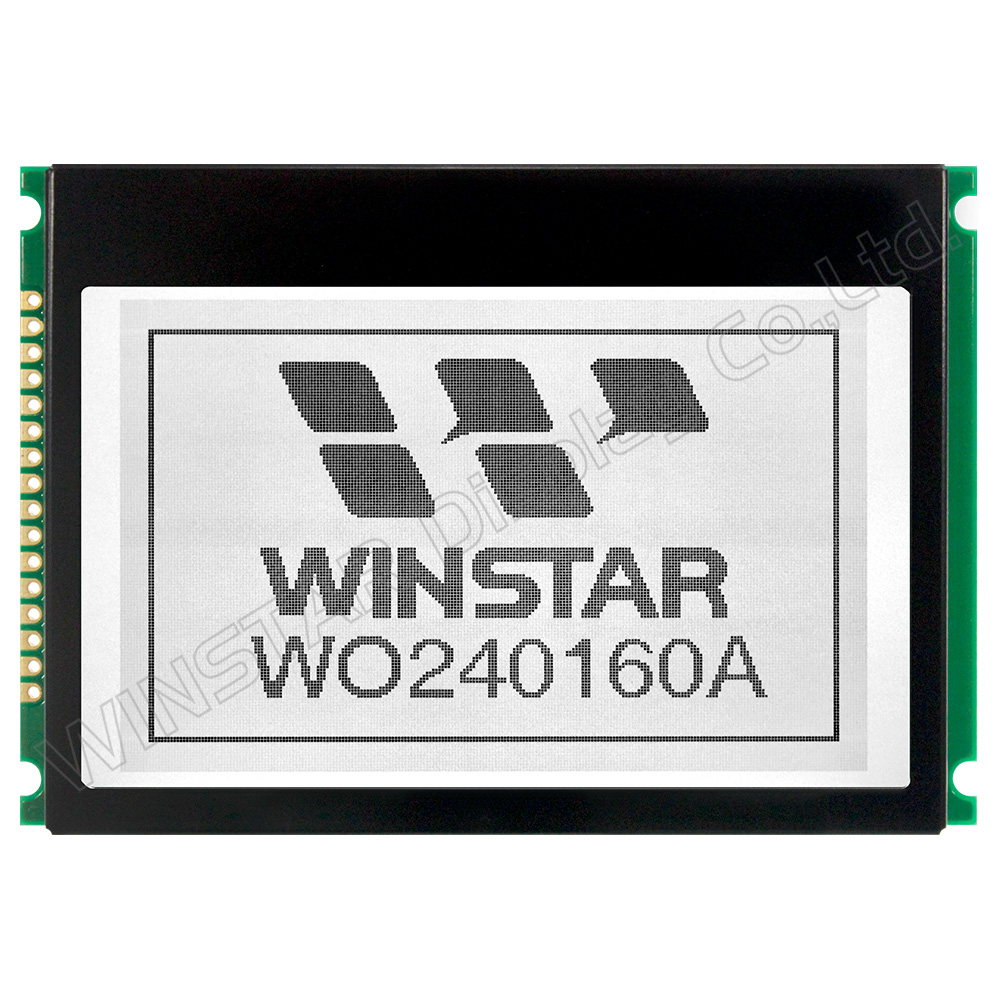

WO240160Aは、3.24インチ 240x160ドット PCB搭載 COGグラフィックLCDモジュールです。ST7529コントローラICを搭載し、6800および8080パラレルインターフェースに対応しています。ロジック電源は3.3V仕様です。
モジュールサイズは93.0 x 64.2 x 9.8 mm、表示エリア（VA）は78.5 x 47.5 mm、有効表示エリア（AA）は69.58 x 43.98 mmで、LEDバックライトを採用しています。

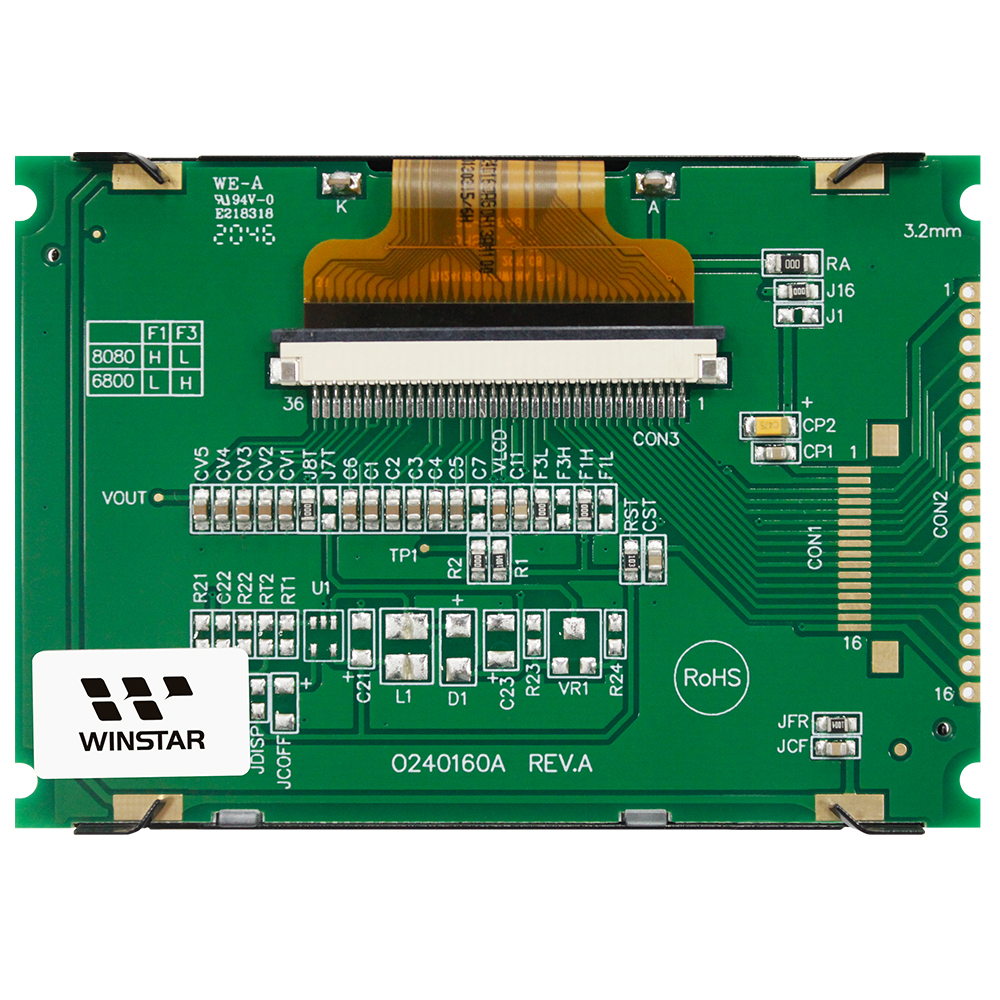

PCBを搭載し、取付穴および基板上の回路を備え、機器への組み込みやインターフェース接続に対応しています。
LCD表示モードおよびLEDバックライトは各種仕様をご用意しています。カスタマイズをご希望の場合は、ページ上部の「お問い合わせに追加」よりお問い合わせ内容をご記入ください。

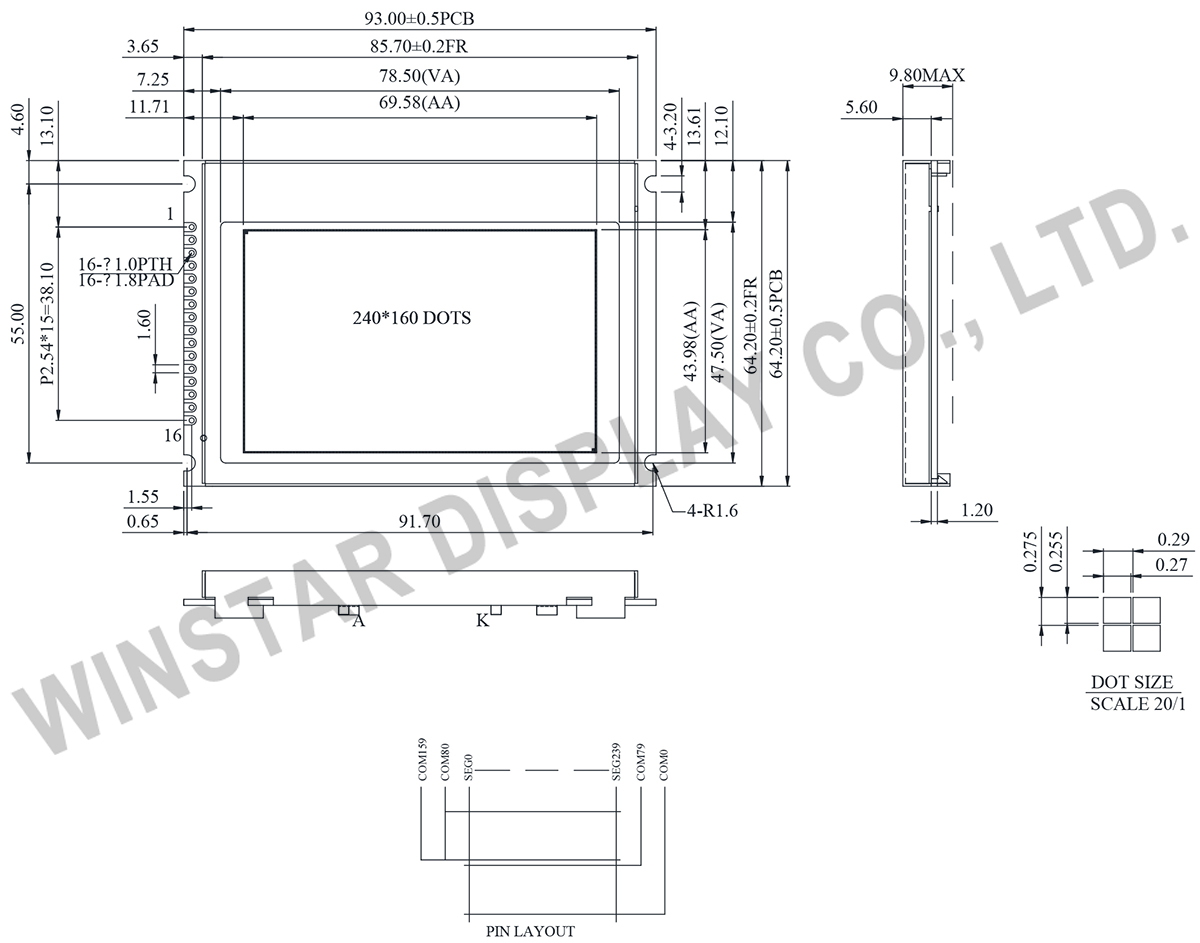

外形図
Data source ref:WO240160A-TFH#
製品仕様
規格説明
| 項目 | 標準値 | 単位 |
|---|---|---|
| 表示ドット数 | 240 x 160 ドット | － |
| モジュールサイズ | 93.0 x 64.2 x 9.8 (Max) | mm |
| 表示エリア | 78.5 x 47.5 | mm |
| 有効エリア | 69.58 x 43.98 | mm |
| ドットサイズ | 0.27 x 0.255 | mm |
| ドットピッチ | 0.29 x 0.275 | mm |
| 駆動方法 | 1/160 | |
| バックライトタイプ | LED | |
| IC | ST7529 | |
| Supply Current(No include LED Backlight) | 8080 | |
絶対最大定格
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 操作温度 | TOP | -20 | － | +70 | ℃ |
| 保存温度 | TST | -30 | － | +80 | ℃ |
| ロジック電源電圧 | VDD-VSS | -0.5 | － | 4.0 | V |
| Power supply voltage (VDD standard) | VLCDIN,VLCDOUT | -0.5 | － | +20 | V |
| 入力電圧 | VIN | -0.5 | － | VDD+0.5 | V |
電気特性
| 項目 | 記号 | 条件 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|---|
| ロジック電源電圧 | VDD-VSS | － | 3.0 | 3.3 | 3.6 | V |
| LCM供給電圧 | V0-VSS | Ta=-20℃ Ta=25℃ Ta=70℃ |
－ 14.3 － |
－ 14.5 － |
－ 14.8 － |
V V V |
| 高レベル入力電圧 | VIH | － | 0.7 VDD | － | VDD | V |
| 低レベル入力電圧 | VIL | － | VSS | － | 0.3VDD | V |
| 高レベル出力電圧 | VOH | － | VDD-0.4 | － | － | V |
| 低レベル出力電圧 | VOL | － | VSS | － | 0.4 | V |
| 供給電流 | IDD | VDD=3.3V | － | 4.8 | － | mA |
ピン功能定義
| Pin No. | 記号 | Level | 説明 |
|---|---|---|---|
| 1 | VDD | Power supply (+3.3V) | |
| 2 | VSS | Power supply | |
| 3 | /CS | L | Chip enable active “ L “ |
| 4 | RS | H/L | H : Data , L : Instruction |
| 5 | /WR | L | Write enable input,active Low |
| 6 | /RD | L | Read enable input,active Low |
| 7 | DB0 | H/L | Data bus line |
| 8 | DB1 | H/L | Data bus line |
| 9 | DB2 | H/L | Data bus line |
| 10 | DB3 | H/L | Data bus line |
| 11 | DB4 | H/L | Data bus line |
| 12 | DB5 | H/L | Data bus line |
| 13 | DB6 | H/L | Data bus line |
| 14 | DB7 | H/L | Data bus line |
| 15 | /RST | Reset input pin /RST =Low, initialization is executed |
|
| 16 | BLA | Power | Power supply for backlight negative |
