由於SSD1307即將停產(EOL)，我們開發了一系列新產品，使用 CH1115 替代SSD1307。我們盡量保留原始模組設計，使SSD1307和CH1115 的模組能互相兼容。 以下表一所示，將從硬體及軟體兩個方面說明兩者型號之間有何不同，以及該如何共用。

Related Module Series
舊型號 (SSD1307)	新型號 (CH1115)
WEO012832G	WEO012832P



1. 硬體

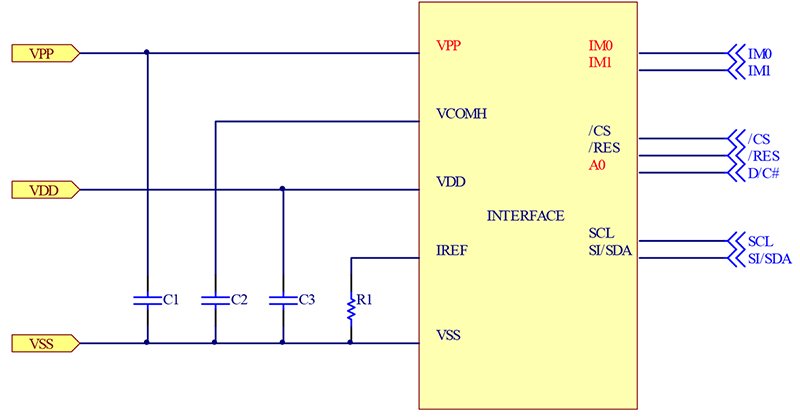

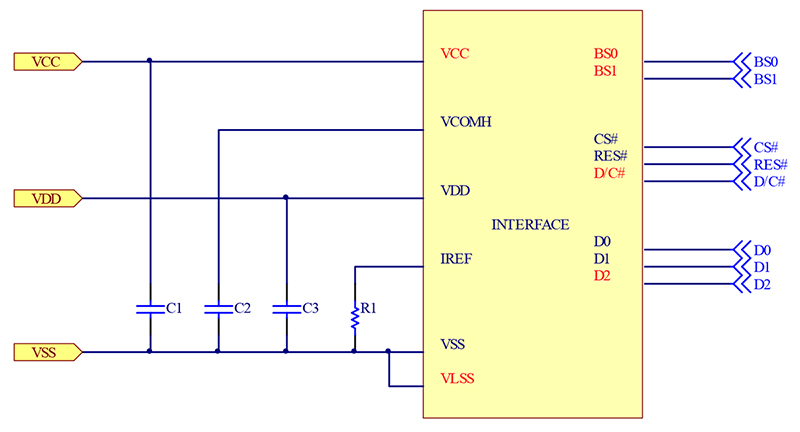

SSD1307和CH1115硬體的有些腳位名稱不同，但功能相同。例如，SSD1307的VCC、D/C和BS0腳位與CH1115的VPP、A0和IM0腳位能相對應。儘管部分腳位功能相同，但仍需要配合不同的動態電子元件，例如IREF腳位的電阻選擇。兩個IC的推薦電路如圖1和圖2所示。

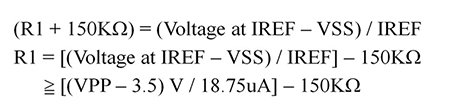

兩顆IC的IREF計算方式不同，必須留意IREF腳位的電阻值，它會直接影響顯示器的亮度和耗電流。當兩個 IC 使用相同的 VCC (VPP) 時，SSD1307需要更大的電阻值。電阻計算公式如下所示：

SSD1307：

CH1115：



2. 軟體

SSD1307和CH1115大部分的指令是可兼容的，但部分指令仍存在差異。例如：兩個IC各有其獨有的功能，因此某些指另只適用單一IC。此外，也有些指令功能相同，但須輸入兩個IC的參數卻不相同，如表2所示



	SSD1307	CH1115
Set Memory Addressing Mode 20H	Set the way of memory addressing into one of the below three modes. 00H：Horizontal Addressing Mode 01H：Vertical Addressing Mode 02H：Page Addressing Mode	N/A
Set Pump voltage value 30H~33H	N/A	Specifies output voltage (VPP) of the internal charger pump. 30H: 10V；31H: 7.4V；32H: 8V；33H: 9V
Set Display Start Line 40H~66H/7FH	Sets the Display Start Line register to determine starting address of display RAM. (40H~66H)	Specifies RAM display line for COM0. (40H~7FH)
IREF Resistor Set 82H	N/A	IREF can be controlled by external resister or internal resister.
Set Segment Re-map A0H~A1H	N/A	Change the relationship between RAM column address and segment driver.
Set SEG pads hardware configuration A2H~A3H	N/A	Set the SEG signals pad configuration to match the OLED panel hardware layout.
Set DC-DC OFF/ON ADH	N/A	This command is to control the DC-DC voltage converter.
Set Display Offset D3H	This is a double byte command which specifies the mapping of the display start line to one of COM0~COM38.	This is a double byte command which specifies the mapping of display start line to one of COM0~COM63.
Set Display Clock Divide Ratio/Oscillator Frequency D5H	Dicide Ratio：1~16	Dicide Ratio：3、4、8、16
Set Pre-charge Period D9H	A[3:0]：Dis-charge A[7:4]：Pre-charge	A[3:0]：Pre-charge A[7:4]：Dis-charge
Set COM Pins Hardware Configuration DAH	02H：Sequential Mode; Disable COM Left/Right remap 12H：Alternative Mode; Disable COM Left/Right remap 22H：Sequential Mode; Enable COM Left/Right remap 32H：Alternative Mode; Enable COM Left/Right remap	N/A
Set VCOMH Deselect Level DBH	00H：0.65 x VCC 20H：0.77 x VCC 30H：0.83 x VCC	00H：0.430 x VCC ~ 40H：VCC
Set row non-overlap/SEG Hiz Period DCH	N/A	This command is used to set the duration of the row non-overlap /SEG Hiz Period period.
Set Command Lock FDH	Set Command Lock	N/A



3. 共用

為了讓兩個IC能夠兼容，模組的硬體及軟體需進行部分修改。 兩款 IC 在硬體上的腳位上大致相同。然而，其IREF的電阻值須同時符合兩款IC各自的計算公式，如果電阻值太小，便會有燒損IC的風險。此外，供應之VCC(VPP)必須同時符合SSD1307和CH1115 的規格，前者為7V~16V，後者為6.4V~14V。

在軟體部分，有幾點需特別注意：

1.SSD1307可選擇不同的Memory Addressing Mode (20h)，但CH1115只有Page Addressing Mode，因此建議SSD1307使用同樣模式。

2.SSD1307的解析度為128x39，而CH1115則是128x64，這使得對應的面板layout有所不同。因此，在設定Display Offset (D3h)、Segment Remap (A0h/A1h)的時候需特別留意，避免因不同的起始位址導致模式偏移。

3.CH1115可選擇是否開啟DC-DC voltage converter (ADh)，但SSD1307沒有此功能，因此建議CH1115關閉此功能，使用外部供給VCC/VPP。

另外，可藉由SSD1307的Command lock (FDh)功能，將兩顆IC各自的設定值寫在同一份initial code中。使用FDh鎖住IC後，SSD1307不接受除了FDh之外的任何指令，但CH1115不會受影響，因此可單獨對其下指令，以達到對兩顆IC分別下指令的效果。

4. 結語

SSD1307及CH1115兩顆IC可互相兼容，能在使同硬體同軟體的情況下，做到相同的顯示畫面與顯示亮度。只要調整電阻及電容等元件，並修改initial code後，SSD1307就能替換成CH1115。根據使用情況，甚至不需要變更硬體，只修改軟體就能使兩顆IC達到相同的顯示效果。華凌將持續不間斷提供高品質的產品，並提供有競爭力的解決方案。
