產品敘述

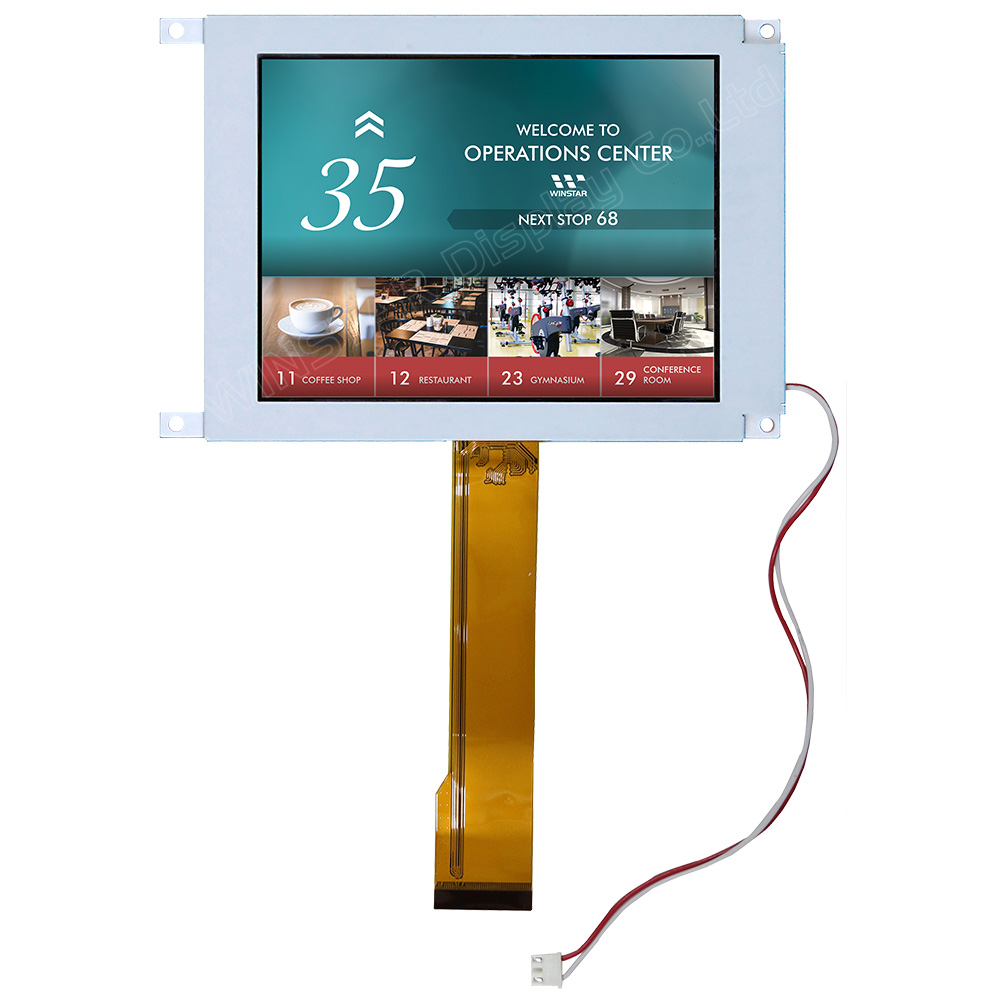

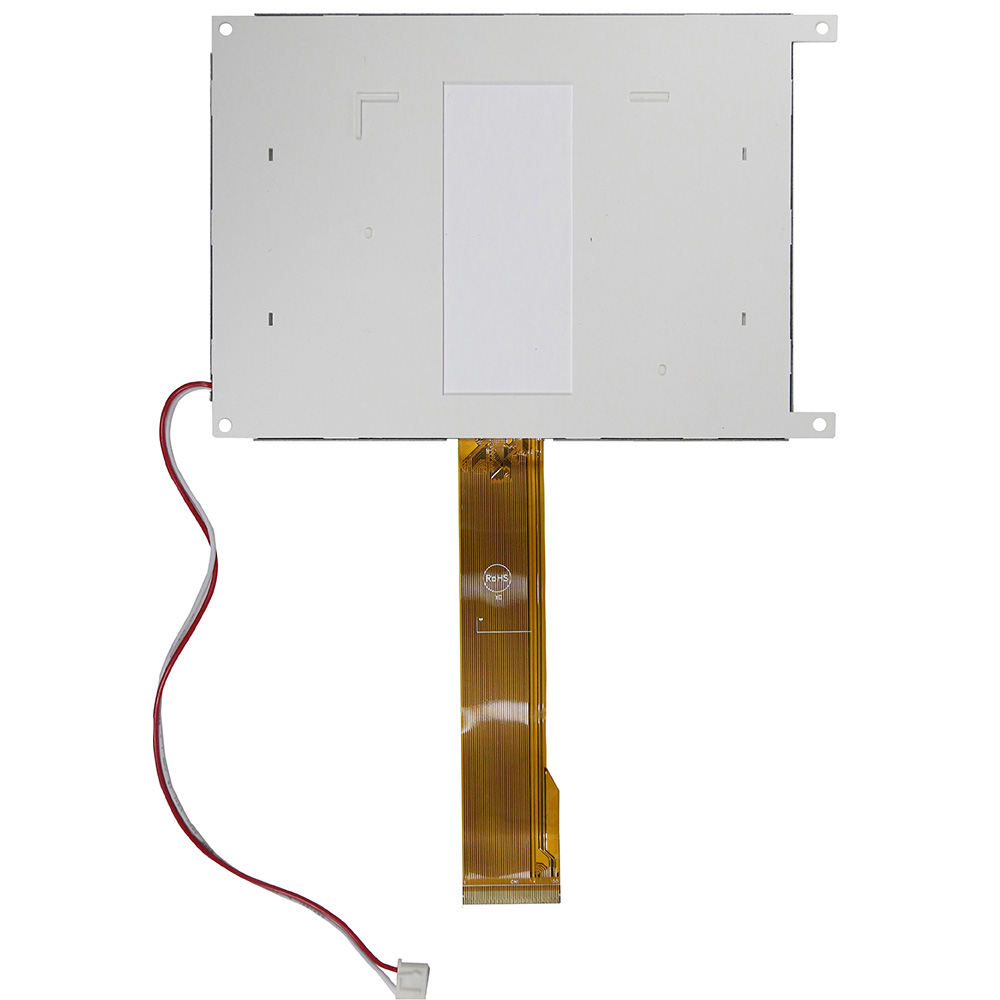

WF57VTIACDNN0是一款5.7吋標準TFT LCD。該模組的解析度為320 x 240像素，亮度為500 cd/m2。此款TFT顯示器採用HX8218+HX8615驅動IC，支援24位RGB介面。模組尺寸為160.0(寬)×109.0(高) mm，有效面積為115.20×86.40 mm。WF57VTIACDNN0具有12點鐘視角方向、6點鐘灰階反轉和4:3長寬比，其供電電壓為3.3V（典型值）。顯示器的工作溫度範圍為-20℃至+70℃，儲存溫度範圍為-30℃至+80℃。
這種類型的顯示器理想地融入各種醫療設備中，例如病人監測系統、超聲波設備和醫學影像設備，這些設備需要清晰而精確的視覺反饋以進行準確的診斷和治療。在工業自動化和控制系統中，這種TFT顯示器對於監控和控制機械、設備和流程至關重要。它為操作人員提供即時數據和視覺反饋，確保工業設施的高效運作和維護。

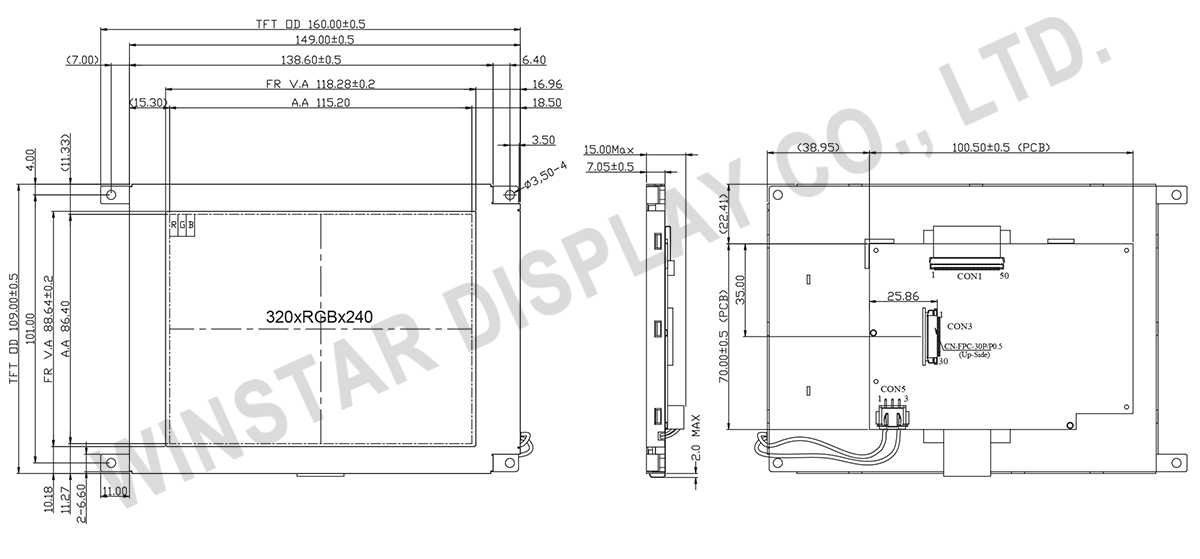

規格圖
產品規格
Pin功能定義
| Pin | 符號 | 功能說明 |
|---|---|---|
| 1 | IF1 | Input data format control |
| 2 | IF2 | Input data format control |
| 3 | POL | Polarity Signal connect to VCOM driving circuit. |
| 4 | RESET | Hardware reset |
| 5 | SPENA | Chip select |
| 6 | SPCL | Serial Clock |
| 7 | SPDA | Serial Data |
| 8 | B0 | Blue Data bit |
| 9 | B1 | Blue Data bit |
| 10 | B2 | Blue Data bit |
| 11 | B3 | Blue Data bit |
| 12 | B4 | Blue Data bit |
| 13 | B5 | Blue Data bit |
| 14 | B6 | Blue Data bit |
| 15 | B7 | Blue Data bit |
| 16 | G0 | Green Data bit |
| 17 | G1 | Green Data bit |
| 18 | G2 | Green Data bit |
| 19 | G3 | Green Data bit |
| 20 | G4 | Green Data bit |
| 21 | G5 | Green Data bit |
| 22 | G6 | Green Data bit |
| 23 | G7 | Green Data bit |
| 24 | R0 | Red Data bit |
| 25 | R1 | Red Data bit |
| 26 | R2 | Red Data bit |
| 27 | R3 | Red Data bit |
| 28 | R4 | Red Data bit |
| 29 | R5 | Red Data bit |
| 30 | R6 | Red Data bit |
| 31 | R7 | Red Data bit |
| 32 | Hsync | Horizontal synchronous signal |
| 33 | Vsync | Vertical synchronous signal |
| 34 | Data CLK | Dot data clock |
| 35 | AVDD(analog) | Analog power: 4.5V~5.5V |
| 36 | AVDD(analog) | Analog power: 4.5V~5.5V |
| 37 | VCC(Digital) | Digital power: 3V~3.6V |
| 38 | VCC(Digital) | Digital power: 3V~3.6V |
| 39 | NPC | NTSC/PAL mode Auto detection result H:NTSC/L:PAL |
| 40 | VGL | Gate off power |
| 41 | VGL | Gate off power |
| 42 | U/D | Up/down selection |
| 43 | VGH | Gate on power |
| 44 | L/R | Shift direction of device internal shift register control. |
| 45 | GND | System ground pin of the IC. Connect to system ground. |
| 46 | VCOM | VCOM driving input |
| 47 | VCOM | VCOM driving input |
| 48 | ENB | Signal to settle the horizontal display position |
| 49 | GND | System ground pin of the IC. Connect to system ground. |
| 50 | GND | System ground pin of the IC. Connect to system ground. |
規格說明
| 項目 | 規格 | 單位 |
|---|---|---|
| 顯示尺寸(對角線) | 5.7 | 吋 |
| 點陣(解析度) | 320 × RGB × 240 (TFT) | dots |
| 模組尺寸 | 160.0(W) × 109.0(H) × 8.3(D) | mm |
| 有效區域 | 115.20 × 86.40 | mm |
| 點間距 | 0.12 × 0.36 | mm |
| LCD類型 | TFT, 正常白, 透射性 | |
| 視角 | 12 o'clock | |
| 灰階反轉 | 6 o'clock | |
| TFT 介面 | 24-bit RGB | |
| TFT IC | HX8218+HX8615 或相容IC | |
| 長寬比 | 4:3 | |
| 背光類型 | LED,正常白 | |
| 觸控面板類型 | 無觸控面板 | |
| 表面 | 亮面 (Glare) | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -20 | － | +70 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
電氣特性
1. Operating conditions| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| LCM供電電壓 | VCC | 3.2 | 3.3 | 3.4 | V |
| LCM供電電流 | ICC | － | 30 | 45 | mA |
| 高準位輸入電壓 | VIH | 0.7 VCC | － | VCC | V |
| 低準位輸入電壓 | VIL | 0 | － | 0.3 VCC | V |
| LCD驅動電源電壓 | VGH | 15 | 16 | 17 | V |
| VGL | -6 | -5 | -4 | V | |
| VCOMH | － | 4.5 | - | V | |
| VCOML | － | 0.5 | - | V | |
| AVDD | 4.5 | 5.0 | 5.5 | V |
2. LED driving conditions：
| 範圍 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| LED 電流 | - | - | 140 | - | mA |
| 耗電量 | - | 1260 | - | 1470 | mW |
| LED 電壓 | VBL+ | 9.0 | - | 10.5 | V |
| LED使用壽命 | - | - | 50,000 | - | Hr |
