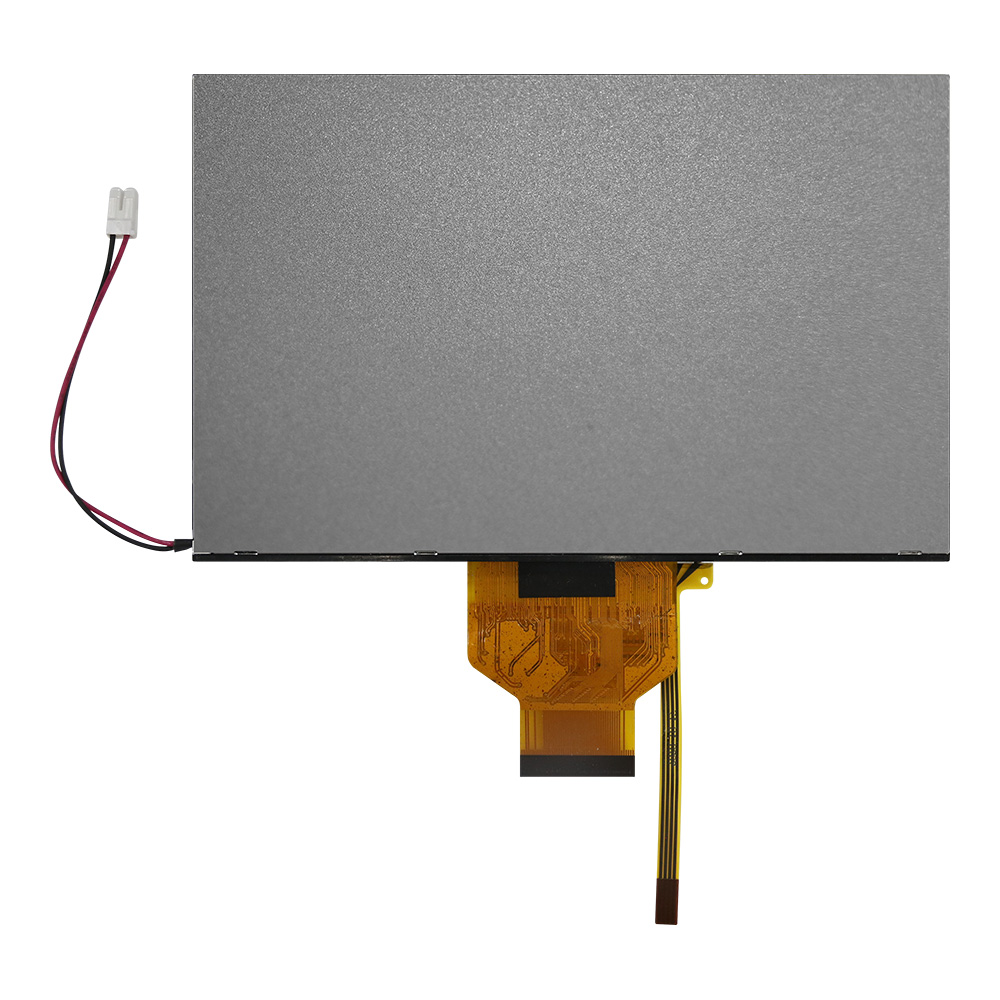

產品敘述

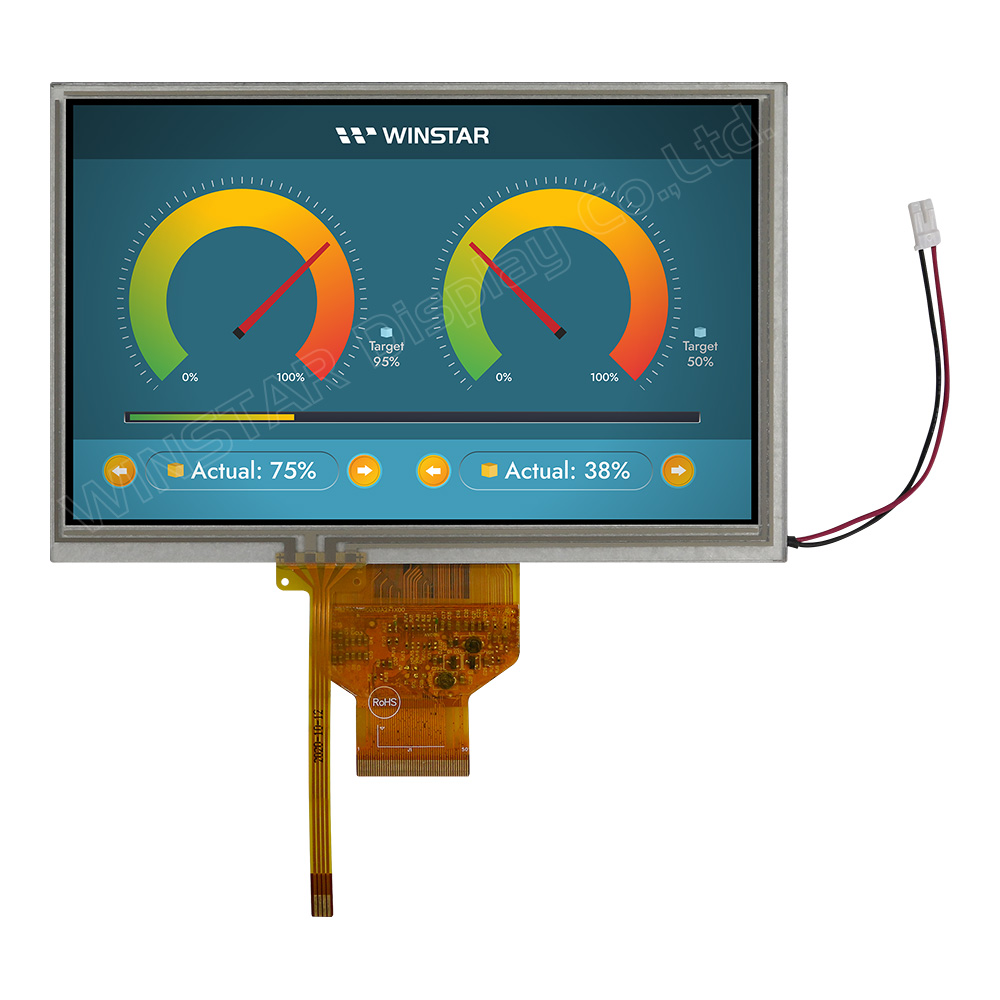

WF70A9SWAGDNT0 是一款對角線尺寸為7吋高亮廣溫 TFT-LCD 顯示器,模組加上電阻式觸控面板(RTP)。 解析度由800x480像素組成。此款模組內建HX8249-A + HX8678-C 驅動IC 可支援24-bit RGB 介面。 WF70A9SWAGDNT0 採用 IPS 面板技術可以讓視角更加寬廣,典型視角為左:80/右:80/上:80/下:80度; 對比度 1,000:1 ; 亮度 700 nits。 模組長寬比為15:9使用防眩光表面, 客戶若不需要高亮度背光, 可以選擇 WF70A9TWAGDNT0型號模組。此模組電壓(VCC)為2.7V~3.6V典型值為3.3V,工作溫度範圍 -30℃ ~ +80℃ ,儲存溫度範圍 -30℃ ~ +80℃。

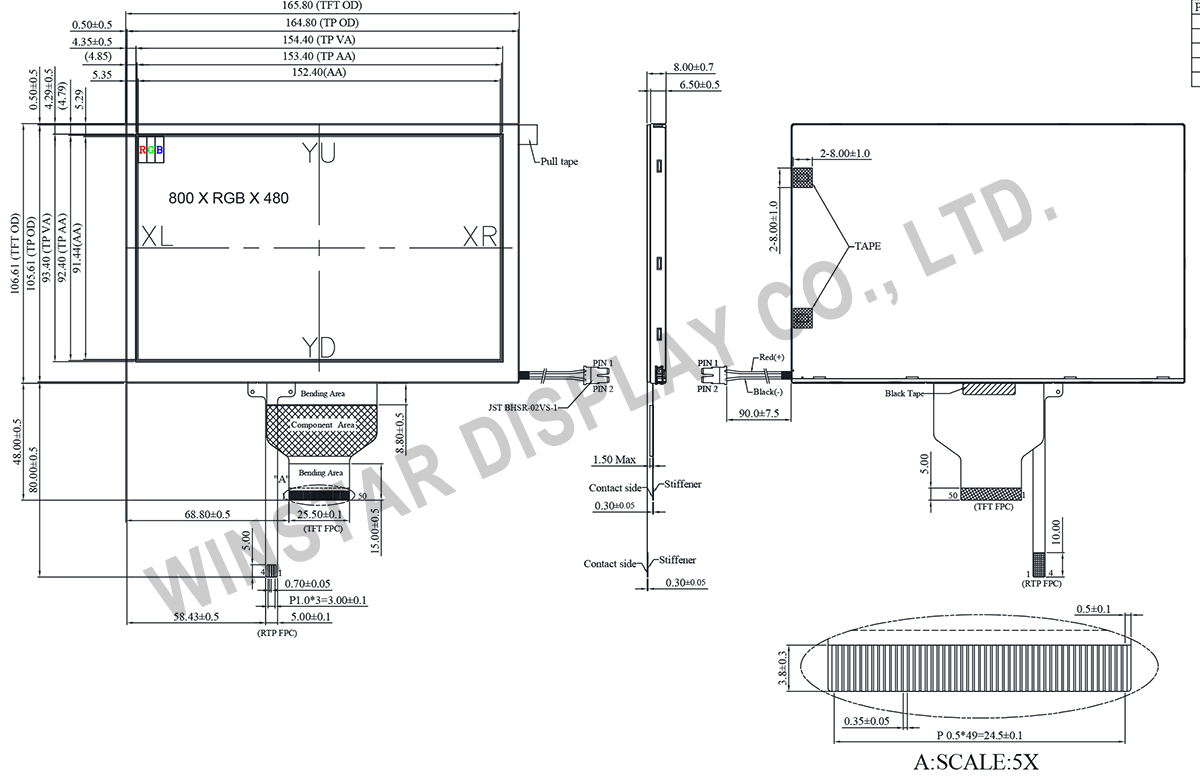

規格圖
產品規格
Pin功能定義
1.LCM PIN 定義
Pin | 符號 | 功能說明 | 備註 | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
1-4 | NC | No connection | ||||||||||
5 | GND | Power Ground | ||||||||||
6 | NC | No connection | ||||||||||
7 | VCC | Power voltage | ||||||||||
8 | MODE | Input timing mode selection.
|
||||||||||
9 | DE | Data enable signal for TTL mode. | ||||||||||
10 | VS | Vertical sync input | ||||||||||
11 | HS | Horizontal sync input | ||||||||||
12 | B7 | Blue data(MSB) | ||||||||||
13 | B6 | Blue data | ||||||||||
14 | B5 | Blue data | ||||||||||
15 | B4 | Blue data | ||||||||||
16 | B3 | Blue data | ||||||||||
17 | B2 | Blue data | ||||||||||
18 | B1 | Blue data | ||||||||||
19 | B0 | Blue data(LSB) | ||||||||||
20 | G7 | Green data(MSB) | ||||||||||
21 | G6 | Green data | ||||||||||
22 | G5 | Green data | ||||||||||
23 | G4 | Green data | ||||||||||
24 | G3 | Green data | ||||||||||
25 | G2 | Green data | ||||||||||
26 | G1 | Green data | ||||||||||
27 | G0 | Green data(LSB) | ||||||||||
28 | R7 | Red data(MSB) | ||||||||||
29 | R6 | Red data | ||||||||||
30 | R5 | Red data | ||||||||||
31 | R4 | Red data | ||||||||||
32 | R3 | Red data | ||||||||||
33 | R2 | Red data | ||||||||||
34 | R1 | Red data | ||||||||||
35 | R0 | Red data (LSB) | ||||||||||
36 | GND | Power Ground | ||||||||||
37 | DCLK | Sample clock | ||||||||||
38 | GND | Power Ground | ||||||||||
39 | L/R | Horizontal shift direction (source output) selection.
|
Note1 | |||||||||
40 | U/D | Vertical shift direction (gate output) selection.
|
Note2 | |||||||||
41 | NC | No connection | ||||||||||
42 | NC | No connection | ||||||||||
43 | NC | No connection | ||||||||||
44 | RESET | Reset pin. The chip is in reset state when RESETB=0. | ||||||||||
45 | NC | No connection | ||||||||||
46 | NC | No connection | ||||||||||
47 | DITHB | STBYB Standby mode setting pin. The chip is in standby mode when STBYB=0. | ||||||||||
48 | GND | Power Ground | ||||||||||
49 | NC | No connection | ||||||||||
50 | NC | No connection |
Note 1: Selection of scanning mode
Setting of scan control input | Scanning direction | |
---|---|---|
U/D | L/R | |
1 | 1 | Top to Bottom, left to right |
1 | 0 | Top to Bottom, right to left |
0 | 0 | Bottom to Top, right to left |
0 | 1 | Bottom to Top, left to right |
Note 2: Definition of scanning direction.
Refer to the figure as below:
2.背光 PIN 定義
Pin | 符號 | 功能說明 |
---|---|---|
1 | VLED+ | Red, LED_ Anode |
2 | VLED- | Black, LED_ Cathode |
規格說明
項目 | 規格 | 單位 |
---|---|---|
尺寸(對角線) | 7.0 | 吋 |
點陣(解析度) | 800 x RGB x 480(TFT) | dots |
模組尺寸 | 165.8 (W) x 106.61 (H) x 8.0(D) | mm |
有效區域 | 152.40 x 91.44 | mm |
點間距 | 0.1905 x 0.1905 | mm |
LCD類型 | TFT, TFT 全透 | |
視角 | 80/80/80/80 | |
TFT 介面 | 24-bit RGB | |
TFT 驅動 IC | HX8249-A + HX8678-C 相容IC | |
長寬比 | 15:9 | |
背光類型 | LED, 平常白 | |
觸控面板 | 電阻式觸控面板 (RTP) | |
表面 | 防眩光 |
最大絕對額定值
項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
---|---|---|---|---|---|
工作溫度 | TOP | -30 | - | +80 | ℃ |
儲存溫度 | TST | -30 | - | +80 | ℃ |
電氣特性
工作條件
項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
---|---|---|---|---|---|
電源電壓 | Vcc | 2.7 | 3.3 | 3.6 | V |
電源電流 | Icc | - | 101 | 150 | mA |
