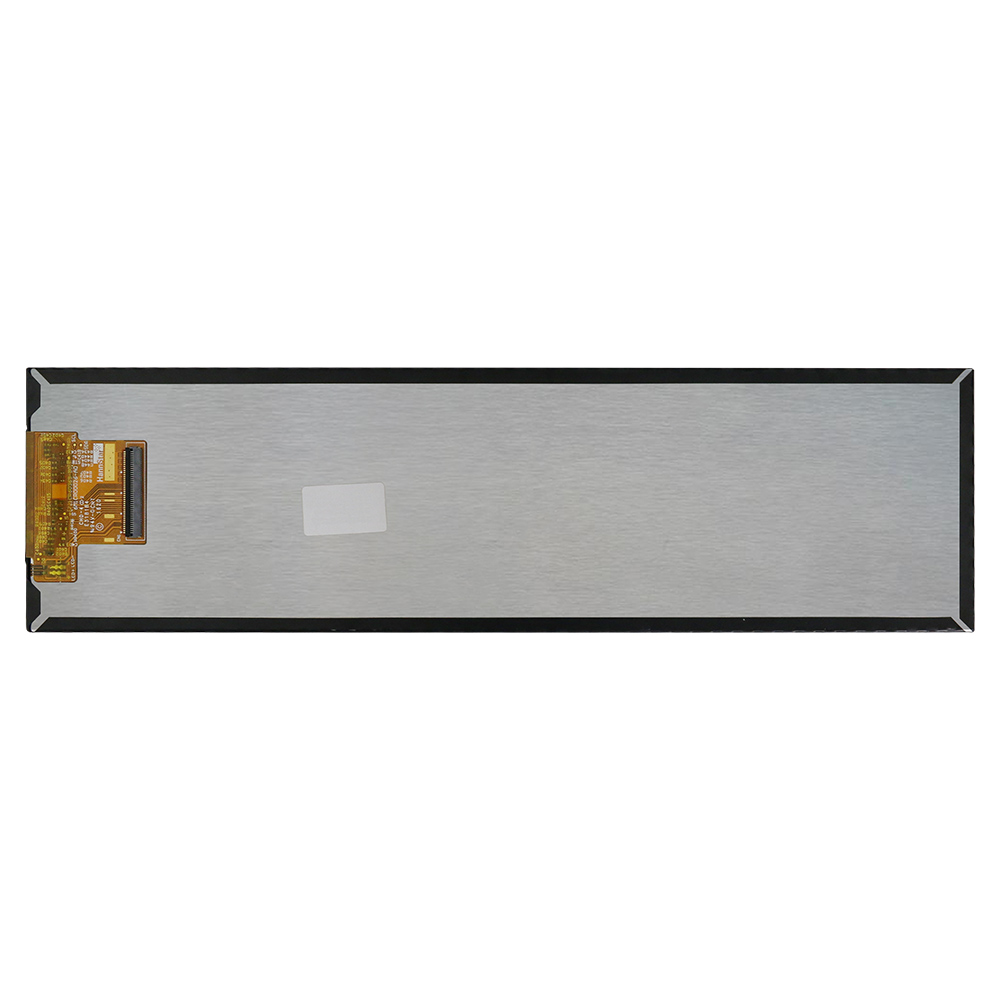

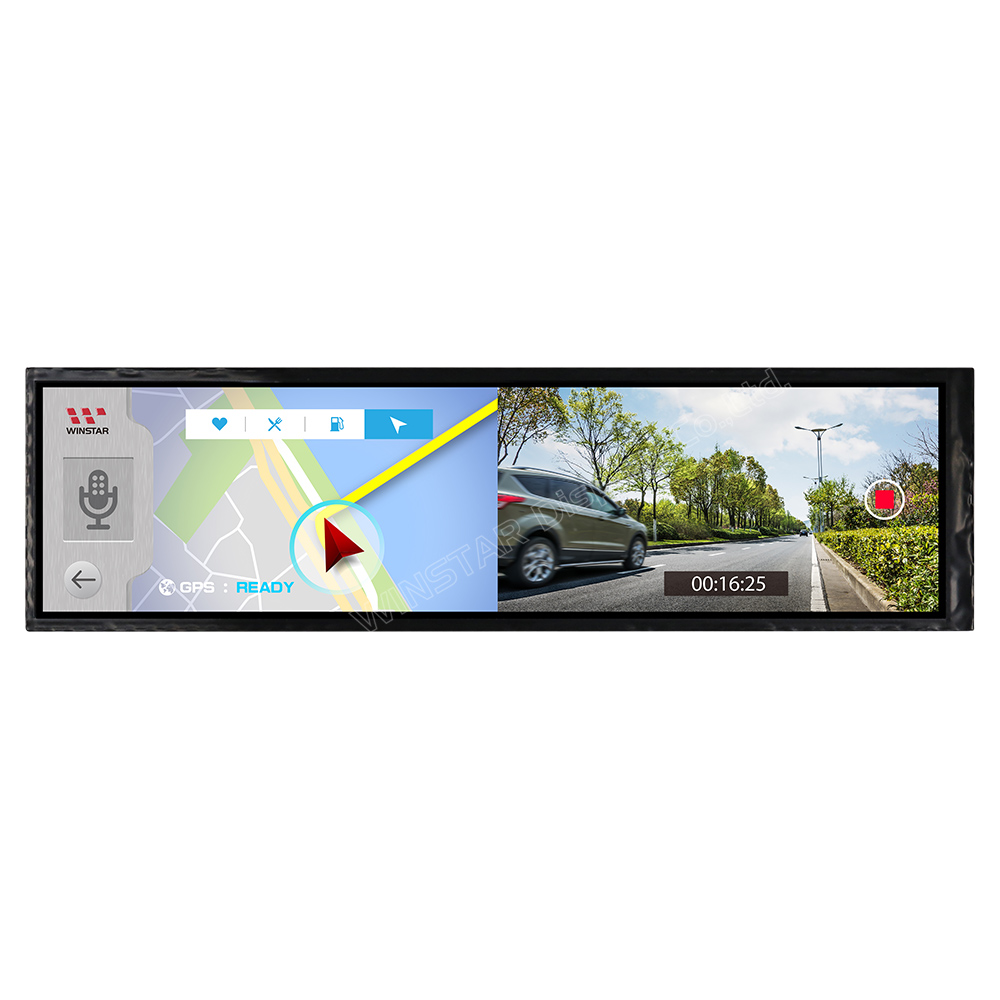

WF88BTYA8MNN0 是一款先進的8.8 吋 TFT LCD 顯示器,配備 IPS 面板,提供卓越的色彩準確度和廣視角。擁有480x1920 像素的高解析度以及 1:4 的長寬比,這款超寬8.8 吋螢幕非常適合需要狹長顯示格式的應用。具備 600 cd/m² 的亮度和 800:1 的對比度,該顯示器在不同的光線條件下提供卓越的可見度和清晰度。
這款8.8 吋長條形顯示器尤其適用於需要寬而狹長螢幕的應用,如小型數位標示、交通系統、控制面板和智慧設備等。其超寬的長寬比使其非常適合用於互動式自助終端、POS 系統、公共場所的狀態指示器、廣告顯示和醫療設備。
由於配備 IPS 技術,WF88BTYA8MNN0 提供更廣的視角和更鮮豔的色彩,使其非常適合用於互動式或多角度觀看的應用。不論您是將其整合到工業機器、智慧家電、數位標示或醫療設備的控制螢幕中,這款8.8 吋 480x1920 LCD 顯示器都能為各式產品提供卓越的視覺清晰度和靈活性。

| 項目 | 規格 | 單位 |
|---|---|---|
| 尺寸(對角線) | 8.8 | 吋 |
| 點陣(解析度) | 480 × R.G.B. × 1920 | dots |

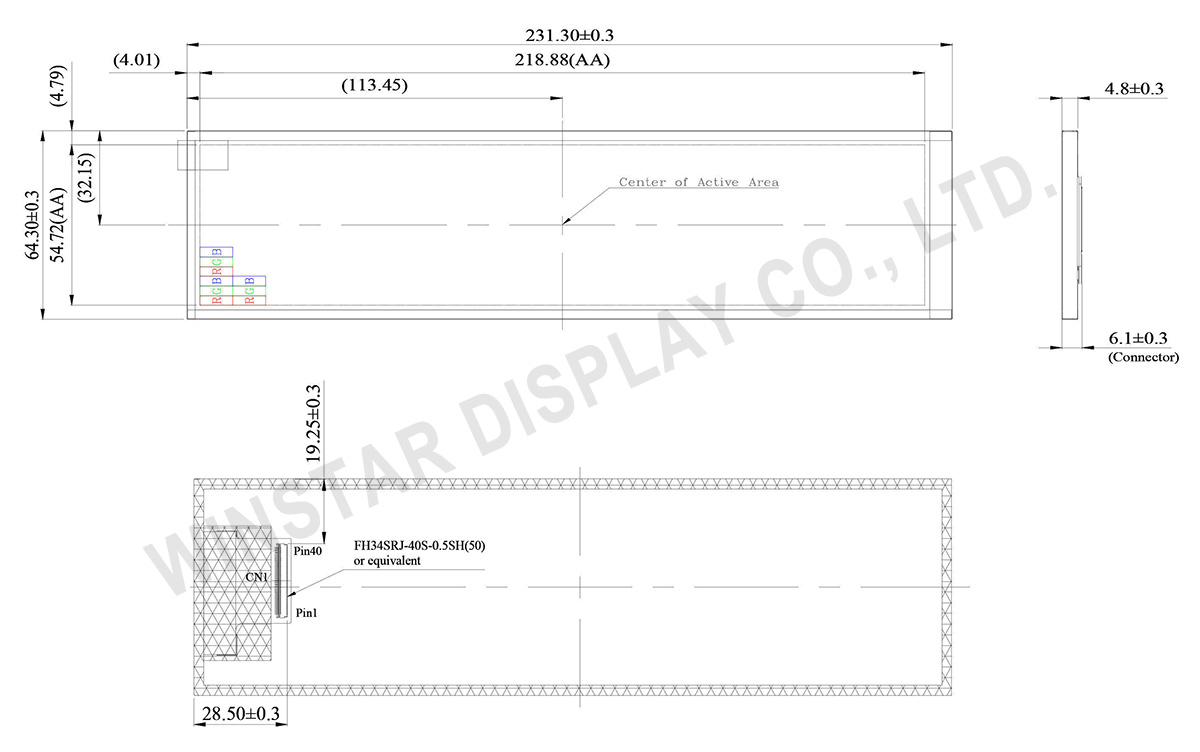

| 模組尺寸 | 231.3 × 64.3 × 6.1 | mm |
| 有效區域 | 218.88 × 54.72 | mm |
| 點間距 | 0.114 × 0.114 | mm |
| LCD類型 | TFT全透 | |
| 視角 | 85/85/85/85 | |
| 長寬比 | 1:4 | |
| 背光類型 | LED, 平常白 | |
| TFT 驅動IC | OTA7290N | |
| 介面 | 4-Lanes MIPI | |
| 觸控面板 | 無觸控面板 | |
| 表面 | 亮面 | |
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -20 | - | 70 | ℃ |
| 儲存溫度 | TST | -30 | - | 80 | ℃ |
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 電源電壓 | VDD | 3.0 | 3.3 | 3.6 | V |
| VGH | 17.0 | 18.0 | 19.0 | V | |
| VGL | -11 | -10 | -9 | V | |
| AVDD | 11.8 | 12 | 12.2 | V | |
| VCOM | VCOM | 4.5 | 4.88 | 5.2 | V |
| 輸入信號電壓 | ViH | 0.7 VDD | - | VDD | V |
| ViL | 0 | - | 0.3 VDD | V | |
| 供電電流 | IDD | - | - | 35 | mA |
| IADD | - | - | 30 | mA | |
| IGH | - | - | 5 | mA | |
| IGL | - | - | -5 | mA | |
| Ivcom | - | - | 0.1 | mA |
| Pin No. | 符號 | I/O | 功能說明 |
|---|---|---|---|
| 1 | GND | P | Ground |
| 2 | NC | --- | No connection |
| 3 | LED+ | P | LED Anode |
| 4 | LED+ | P | LED Anode |
| 5 | NC | --- | No connection |
| 6 | LED- | P | LED Cathode |
| 7 | LED- | P | LED Cathode |
| 8 | NC | --- | No connection |
| 9 | GND | P | Ground |
| 10 | NC | --- | No connection |
| 11 | AVDD | P | Power supply for analog circuit |
| 12 | NC | --- | No connection |
| 13 | VGH | P | Power supply for analog circuit |
| 14 | NC | --- | No connection |
| 15 | VGL | P | Power supply for analog circuit |
| 16 | NC | --- | No connection |
| 17 | GND | P | Ground |
| 18 | VCOM | P | Power supply for common voltage |
| 19 | GND | P | Ground |
| 20 | GND | P | Ground |
| 21 | RESET | I | Global reset |
| 22 | VDD | P | Power supply for digital circuits |
| 23 | STBYB | I | Standby mode |
| 24 | TP_Sync | O | Sync signal for touch panel |
| 25 | GND | P | Ground |
| 26 | D0P | I | MIPI Data Input Lane0 positive-end |
| 27 | D0N | I | MIPI Data Input Lane0 negtive-end |
| 28 | GND | P | Ground |
| 29 | D1P | I | MIPI Data Input Lane1 positive-end |
| 30 | D1N | I | MIPI Data Input Lane1 negtive-end |
| 31 | GND | P | Ground |
| 32 | CLKP | I | MIPI Clock Input positive-end |
| 33 | CLKN | I | MIPI Clock Input negtive-end |
| 34 | GND | P | Ground |
| 35 | D2P | I | MIPI Data Input Lane2 positive-end |
| 36 | D2N | I | MIPI Data Input Lane2 negtive-end |
| 37 | GND | P | Ground |
| 38 | D3P | I | MIPI Data Input Lane3 positive-end |
| 39 | D3N | I | MIPI Data Input Lane3 negtive-end |
| 40 | GND | P | Ground |
