Modellnummer WF88BTYA8MNN0
►Größe: 8,8 Zoll
►Auflösung: 480×1920 Punkten
►Betrachtungsrichtung: IPS
►Schnittstelle: MIPI DSI
►Treiber IC：OTA7290B
►Steuerplatine: Nein
►Helligkeit (cd/m²): 600
►Durchsteckrahmen: Nein
►Touchscreen: ohne Touchscreen

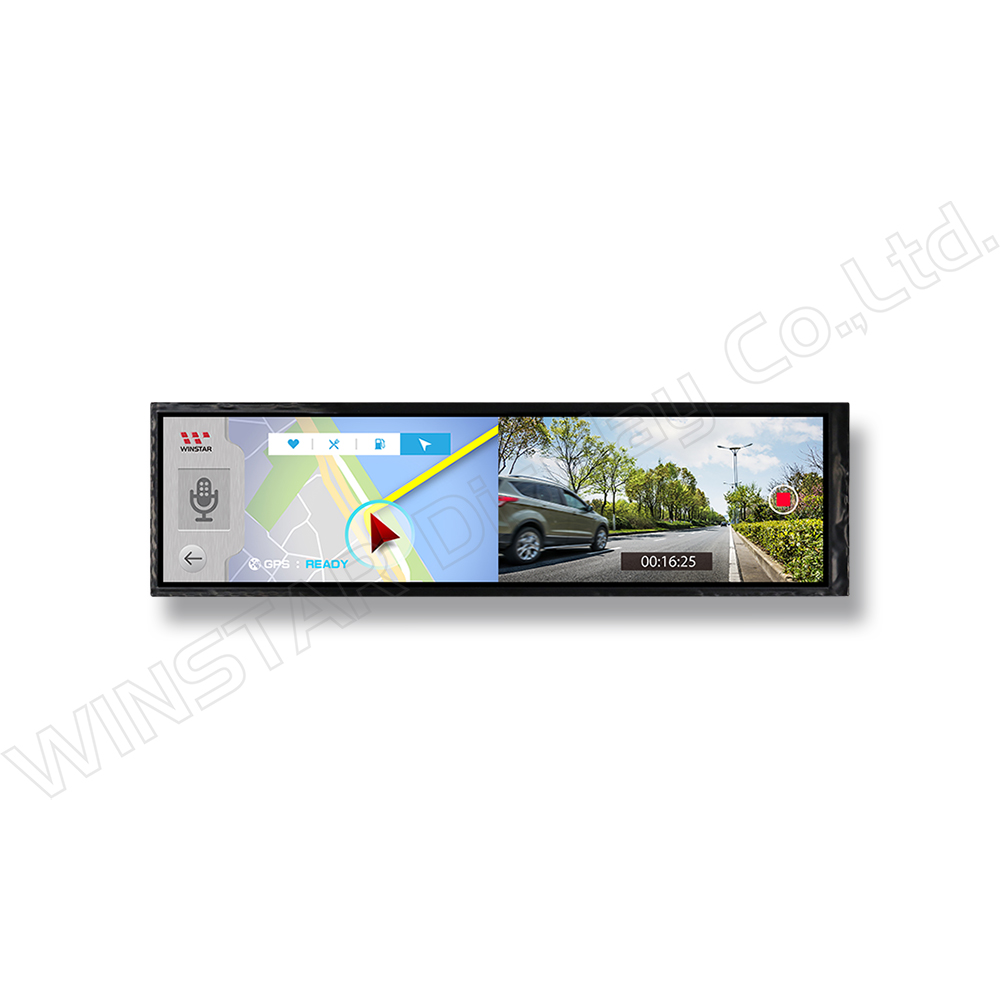

Der WF88BTYA8MNN0 ist ein fortschrittliches 8,8-Zoll-TFT-Display mit einem IPS-Panel, das außergewöhnliche Farbgenauigkeit und weite Betrachtungswinkel bietet. Mit einer hohen Auflösung von 480×1920 Pixeln und einem Seitenverhältnis von 1:4 ist dieses ultraweite 8,8-Zoll Display ideal für Anwendungen, die ein schmales, längliches Display-Format erfordern. Mit einer Helligkeit von 600 cd/m² und einem Kontrastverhältnis von 800:1 garantiert dieses Display hervorragende Sichtbarkeit und Klarheit bei unterschiedlichen Lichtverhältnissen.
Dieses 8,8-Zoll-Bar-Display ist besonders ideal für Anwendungen wie kleine digitale Beschilderungen, Transportsysteme, Bedienpanels und intelligente Geräte, bei denen der Platz begrenzt ist und ein breites, schmales Display erforderlich ist. Das ultraweite Seitenverhältnis macht es auch für die Verwendung in interaktiven Kiosken, Point-of-Sale-Systemen, Statusanzeigen in öffentlichen Bereichen, Werbedisplays und medizinischen Geräten geeignet.
Dank der IPS-Technologie bietet der WF88BTYA8MNN0 weite Betrachtungswinkel und lebendigere Farben, was ihn perfekt für interaktive oder mehrwinkelige Betrachtungsanwendungen macht. Egal, ob Sie ihn in Benutzeroberflächen für industrielle Maschinen, Smart-Home-Geräte, digitale Beschilderung oder Steuerdisplays für medizinische Geräte integrieren – dieses 8,8-Zoll Display bietet sowohl visuelle Klarheit als auch Flexibilität für eine Vielzahl von Produkten.
| Artikel | Ausmaß | Einheit |
|---|---|---|
| Größe (Diagonale) | 8,8 | Zoll |
| Punktmatrix (Auflösung) | 480 × R.G.B. × 1920 | dots |
| Abmaße der modul | 231,3 × 64.3 × 6,1 | mm |
| Aktiver Bereich | 218,88 × 54,72 | mm |
| Punktabstand | 0,114 × 0,114 | mm |
| LCD-Typ | TFT, Schwarz, Transmissiv | |
| TFT Treiber IC | OTA7290B oder gleichwertig | |
| Blickwinkel | 85/85/85/85 | |
| Seitenverhältnis | 1:4 | |
| Backlight-Typ | LED, Weiß | |
| Schnittstelle | 4-Lanes MIPI | |
| Touchpanel | ohne Touchscreen | |
| Oberfläche | Glanz | |
| Artikel | Symbol | Mindestwert | typischer Wert | Maximalwert | Einheit |
|---|---|---|---|---|---|
| Betriebstemperatu | TOP | -20 | － | 70 | ℃ |
| Lagertemperatur | TST | -30 | － | 80 | ℃ |
| Artikel | Symbol | Mindestwert | typischer Wert | Maximalwert | Einheit |
|---|---|---|---|---|---|
| Supply Voltage | VDD | 3,0 | 3,3 | 3,6 | V |
| VGH | 17,0 | 18,0 | 19,0 | V | |
| VGL | -11 | -10 | -9 | V | |
| AVDD | 11.8 | 12 | 12,2 | V | |
| VCOM | VCOM | 4,5 | 4,88 | 5,2 | V |
| Input signal voltage | ViH | 0,7 VDD | - | VDD | V |
| ViL | 0 | - | 0,3 VDD | V | |
| Current of power supply | IDD | - | - | 35 | mA |
| IADD | - | - | 30 | mA | |
| IGH | - | - | 5 | mA | |
| IGL | - | - | -5 | mA | |
| Ivcom | - | - | 0,1 | mA |
| Pin No. | Symbol | I/O | Funktion |
|---|---|---|---|
| 1 | GND | P | Ground |
| 2 | NC | --- | No connection |
| 3 | LED+ | P | LED Anode |
| 4 | LED+ | P | LED Anode |
| 5 | NC | --- | No connection |
| 6 | LED- | P | LED Cathode |
| 7 | LED- | P | LED Cathode |
| 8 | NC | --- | No connection |
| 9 | GND | P | Ground |
| 10 | NC | --- | No connection |
| 11 | AVDD | P | Power supply for analog circuit |
| 12 | NC | --- | No connection |
| 13 | VGH | P | Power supply for analog circuit |
| 14 | NC | --- | No connection |
| 15 | VGL | P | Power supply for analog circuit |
| 16 | NC | --- | No connection |
| 17 | GND | P | Ground |
| 18 | VCOM | P | Power supply for common voltage |
| 19 | GND | P | Ground |
| 20 | GND | P | Ground |
| 21 | RESET | I | Global reset |
| 22 | VDD | P | Power supply for digital circuits |
| 23 | STBYB | I | Standby mode |
| 24 | TP_Sync | O | Sync signal for touch panel |
| 25 | GND | P | Ground |
| 26 | D0P | I | MIPI Data Input Lane0 positive-end |
| 27 | D0N | I | MIPI Data Input Lane0 negtive-end |
| 28 | GND | P | Ground |
| 29 | D1P | I | MIPI Data Input Lane1 positive-end |
| 30 | D1N | I | MIPI Data Input Lane1 negtive-end |
| 31 | GND | P | Ground |
| 32 | CLKP | I | MIPI Clock Input positive-end |
| 33 | CLKN | I | MIPI Clock Input negtive-end |
| 34 | GND | P | Ground |
| 35 | D2P | I | MIPI Data Input Lane2 positive-end |
| 36 | D2N | I | MIPI Data Input Lane2 negtive-end |
| 37 | GND | P | Ground |
| 38 | D3P | I | MIPI Data Input Lane3 positive-end |
| 39 | D3N | I | MIPI Data Input Lane3 negtive-end |
| 40 | GND | P | Ground |
