Modellnummer WF88BTYA8MNG10
►Größe: 8,8 Zoll
►Auflösung: 480×1920 Punkten
►Betrachtungsrichtung: IPS
►Schnittstelle: MIPI DSI
►Treiber IC：OTA7290N
►Steuerplatine: Nein
►Helligkeit (cd/m²): 450
►Durchsteckrahmen: Nein
►Touchscreen: Touchscreen Kapazitiv (PCAP) + Optische Verklebung
►Touchpunkte: 1

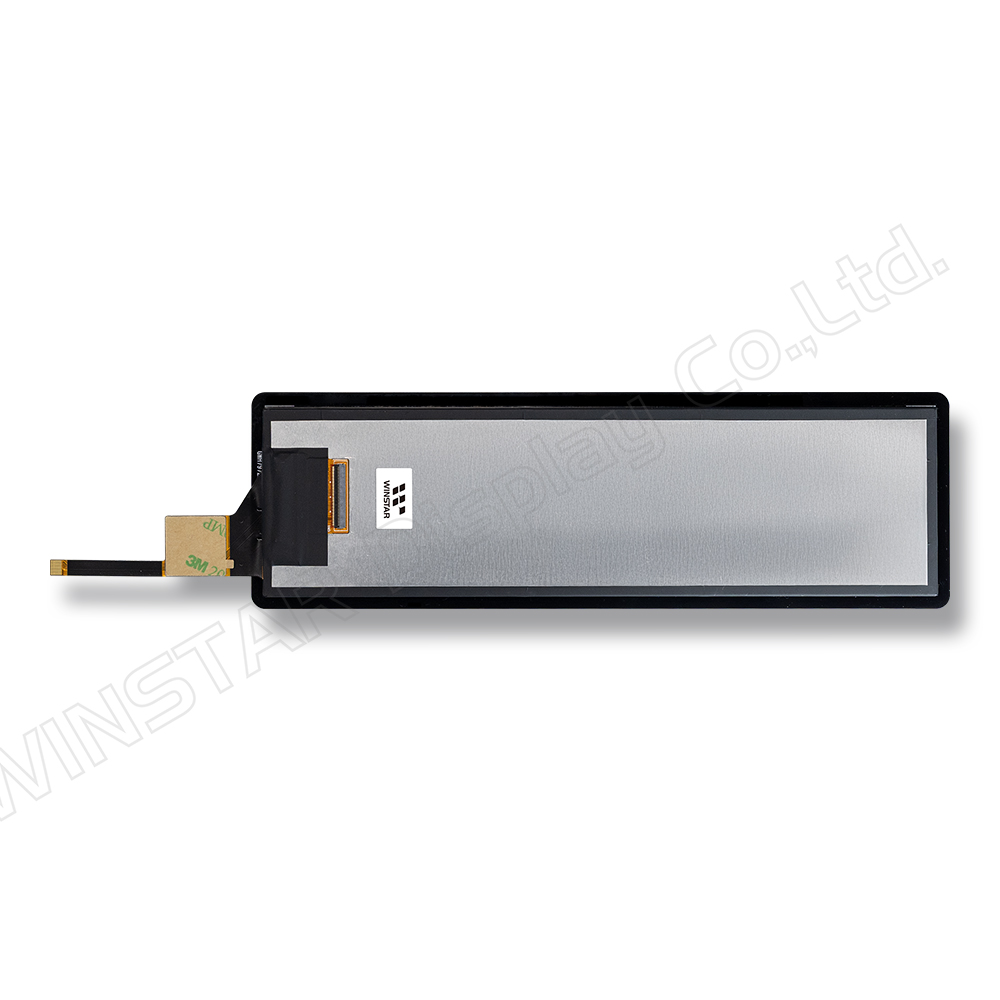

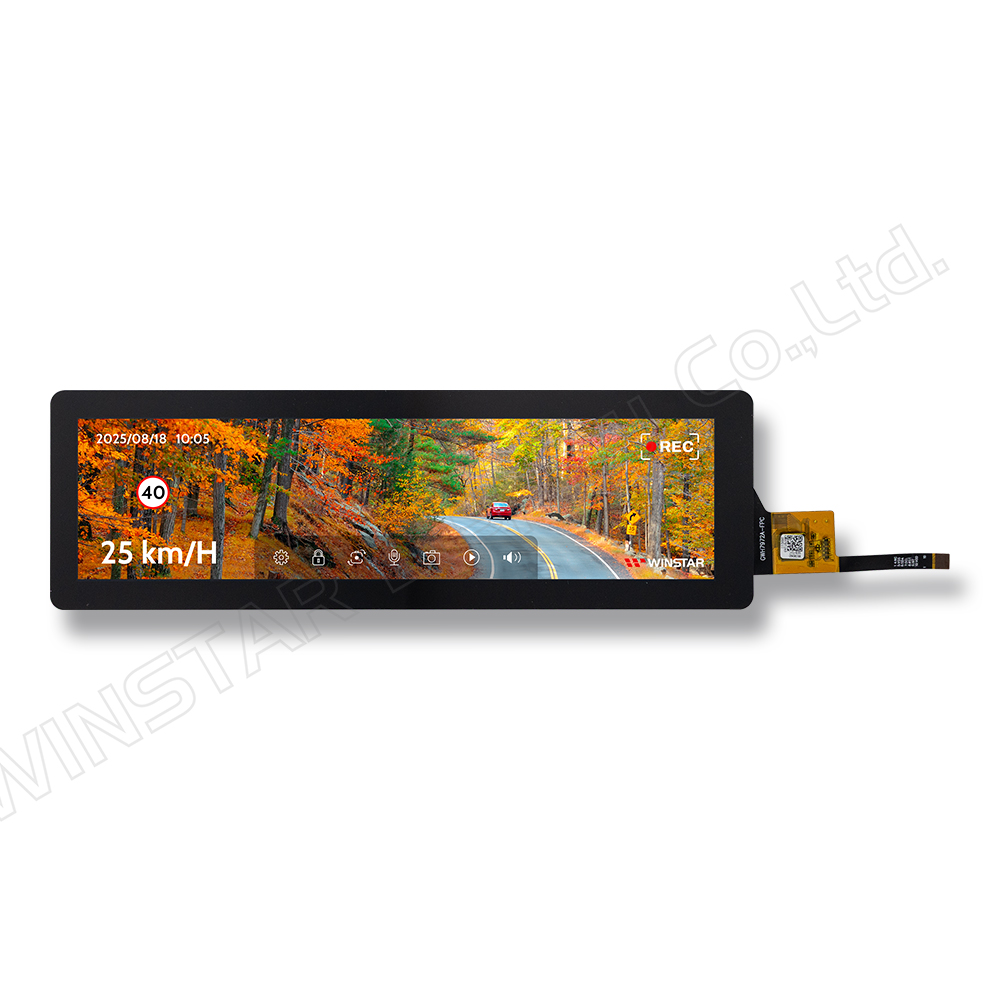

WF88BTYA8MNG10 ist ein 8,8-Zoll Bar-Typ TFT-LCD-Modul, konzipiert für horizontale Anzeigeanwendungen mit langformatigem Layout. Auflösung 480×1920 Pixel, Seitenverhältnis 1:4, geeignet für Bedienfelder, Listeninhalte und Informationsdisplays.
IPS-Technologie bietet breite Blickwinkel von 85°/85°/85°/85° (L/R/U/D) mit stabiler Farbwiedergabe. Integriertes projiziertes kapazitives Touchpanel (PCAP) mit optischer Verklebung, gesteuert durch IC GT928, unterstützt Einzeltouch-Eingaben und zeichnet sich durch erhöhte Haltbarkeit aus.
Anzeige wird vom OTA7290N IC über 4-lane MIPI DSI Interface gesteuert, für zuverlässige Hochgeschwindigkeits-Datenübertragung. Helligkeit 450 cd/m², LED-Hintergrundbeleuchtung typische Lebensdauer 30.000 Stunden, Modulabmessungen 241,3 × 74,3 × 8,5 mm.
Betriebstemperaturbereich: -20°C ~ +70°C; Lagerung: -30°C ~ +80°C.
Anwendungen: Audio-/Video-Geräte, Industrieanlagen, Smart Appliances, medizinische Instrumente und Systeme, die Bar-Typ-Displays erfordern.
| Artikel | Ausmaß | Einheit |
|---|---|---|
| Größe (Diagonale) | 8,8 | Zoll |
| Punktmatrix (Auflösung) | 480 × R.G.B. × 1920 | dots |

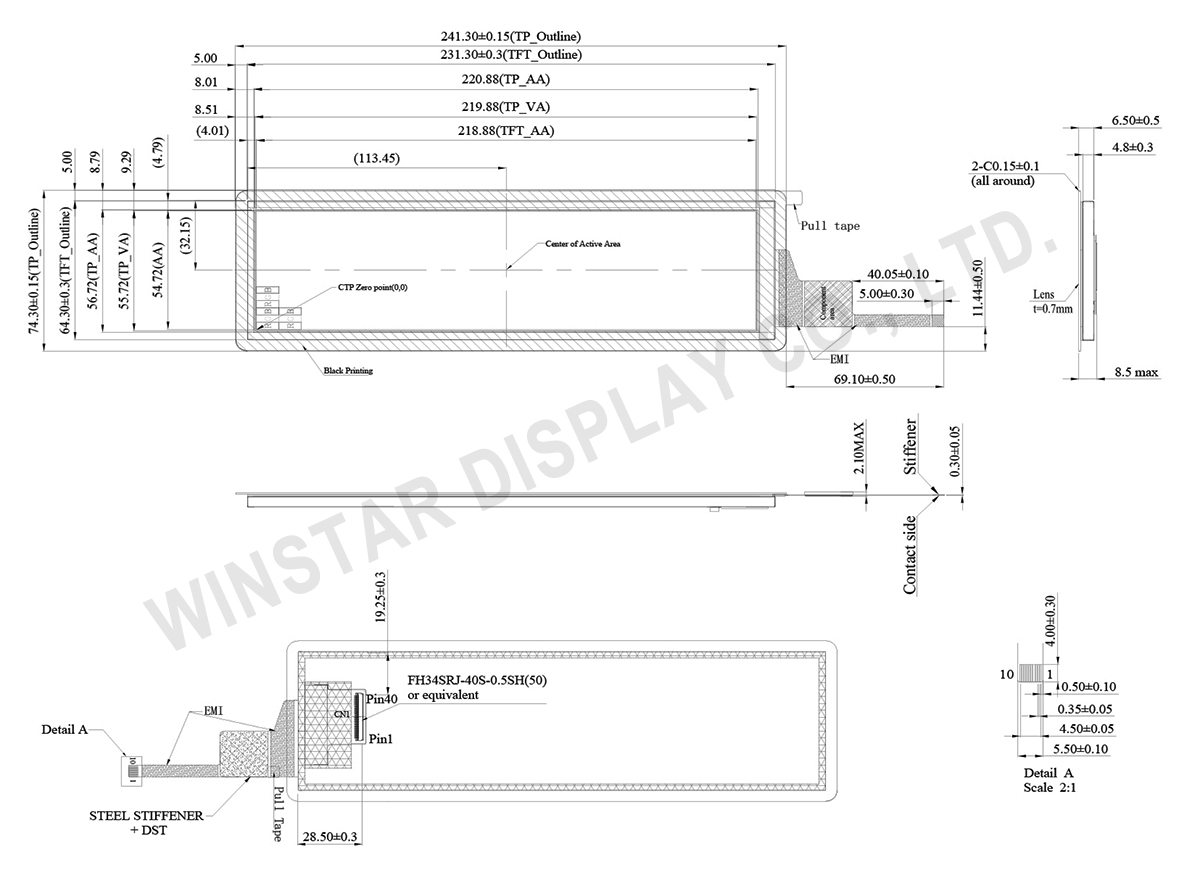

| Abmaße der modul | 241,3 × 74,3 × 8,5 | mm |
| Aktiver Bereich | 218,88 × 54,72 | mm |
| Punktabstand | 0,114 × 0,114 | mm |
| LCD-Typ | TFT, Schwarz, Transmissiv | |
| Blickwinkel | 85/85/85/85 | |
| Seitenverhältnis | 1:4 | |
| Backlight-Typ | LED, Weiß | |
| TFT-Treiber-IC | OTA7290N oder gleichwertig | |
| TFT-Schnittstelle | 4-Lanes MIPI | |
| CTP-Treiber-IC | GT928 oder gleichwertig | |
| CTP-Schnittstelle | I2C | |
| CTP FW-Version | 66 | |
| CTP-Auflösung | 480*1920 | |
| Touchpanel | Projected Capacitive Touch Panel (PCAP) | |
| Oberfläche | Glanz | |
| Artikel | Symbol | Mindestwert | typischer Wert | Maximalwert | Einheit |
|---|---|---|---|---|---|
| Betriebstemperatu | TOP | -20 | － | 70 | ℃ |
| Lagertemperatur | TST | -30 | － | 80 | ℃ |
| Artikel | Symbol | Mindestwert | typischer Wert | Maximalwert | Einheit |
|---|---|---|---|---|---|
| Supply Voltage | VDD | 3,0 | 3,3 | 3,6 | V |
| VGH | 17,0 | 18,0 | 19,0 | V | |
| VGL | -11 | -10 | -9 | V | |
| AVDD | 11,8 | 12 | 12,2 | V | |
| VCOM | VCOM | 4,5 | 4,88 | 5,2 | V |
| Input signal voltage | ViH | 0,7 VDD | - | VDD | V |
| ViL | 0 | - | 0,3 VDD | V | |
| Current of power supply | IDD | - | - | 35 | mA |
| IADD | - | - | 30 | mA | |
| IGH | - | - | 5 | mA | |
| IGL | - | - | -5 | mA | |
| Ivcom | - | - | 0,1 | mA | |
| Supply CTP | VDDT3.3V | 2,8 | - | 3,3 | V |
| IDDT3.3V | - | 13,4 | 21,0 | mA |
| Pin No. | Symbol | I/O | Funktion |
|---|---|---|---|
| 1 | GND | P | Ground |
| 2 | NC | --- | No connection |
| 3 | LED+ | P | LED Anode |
| 4 | LED+ | P | LED Anode |
| 5 | NC | --- | No connection |
| 6 | LED- | P | LED Cathode |
| 7 | LED- | P | LED Cathode |
| 8 | NC | --- | No connection |
| 9 | GND | P | Ground |
| 10 | NC | --- | No connection |
| 11 | AVDD | P | Power supply for analog circuit |
| 12 | NC | --- | No connection |
| 13 | VGH | P | Power supply for analog circuit |
| 14 | NC | --- | No connection |
| 15 | VGL | P | Power supply for analog circuit |
| 16 | NC | --- | No connection |
| 17 | GND | P | Ground |
| 18 | VCOM | P | Power supply for common voltage |
| 19 | GND | P | Ground |
| 20 | GND | P | Ground |
| 21 | RESET | I | Global reset |
| 22 | VDD | P | Power supply for digital circuits |
| 23 | STBYB | I | Standby mode |
| 24 | TP_Sync | O | Sync signal for touch panel |
| 25 | GND | P | Ground |
| 26 | D0P | I | MIPI Data Input Lane0 positive-end |
| 27 | D0N | I | MIPI Data Input Lane0 negtive-end |
| 28 | GND | P | Ground |
| 29 | D1P | I | MIPI Data Input Lane1 positive-end |
| 30 | D1N | I | MIPI Data Input Lane1 negtive-end |
| 31 | GND | P | Ground |
| 32 | CLKP | I | MIPI Clock Input positive-end |
| 33 | CLKN | I | MIPI Clock Input negtive-end |
| 34 | GND | P | Ground |
| 35 | D2P | I | MIPI Data Input Lane2 positive-end |
| 36 | D2N | I | MIPI Data Input Lane2 negtive-end |
| 37 | GND | P | Ground |
| 38 | D3P | I | MIPI Data Input Lane3 positive-end |
| 39 | D3N | I | MIPI Data Input Lane3 negtive-end |
| 40 | GND | P | Ground |
| Pin | Symbol | Funktion |
|---|---|---|
| 1 | NC | No connection |
| 2 | NC | No connection |
| 3 | NC | No connection |
| 4 | NC | No connection |
| 5 | VSS | Ground for analog circuit |
| 6 | SDA | I2C data input and output |
| 7 | SCL | I2C clock input |
| 8 | RST | External Reset, Low is active |
| 9 | INT | External interrupt to the host |
| 10 | VDDT3.3V | Power Supply : +3.3V |
