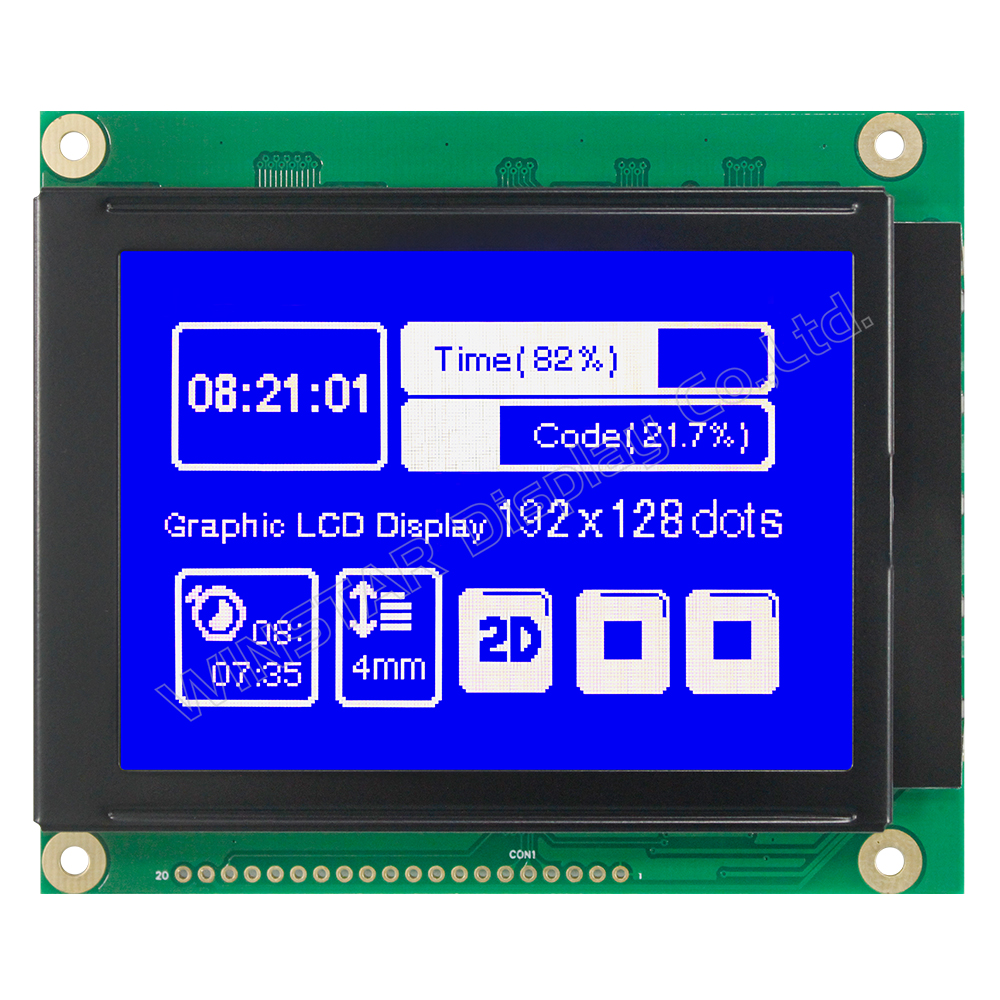

192x128 LCD 模組

型號 WG192128C

►192x128 繪圖型液晶模組
►類型: 繪圖型
►結構: COB
►尺寸: 3.36吋
►IC: RA6963
►1/128 duty
►+5V電源電壓
►尺寸同WG192128A
►介面: 8080

PDF下載

索取Demo Code 產品詢問

上一個產品回分類頁下一個產品

產品敘述

華凌光電發表的型號WG192128C 192x128 LCD模組繪圖型，內建RA6963 IC為WG192128A(內建LC7981 IC)的替代模組，此模組的外觀尺寸為 102.3 x 86.0 mm，AA區尺寸71.02 x 47.34 mm。WG192128C的操作溫度是-20℃ to +70℃，儲存溫度為-30℃ to +80℃。

規格圖

192 x 128 LCD, LCD Graphical Display, Winstar Graphical Display

Data source ref:WG192128C-TFH-VZ#

產品規格

Pin功能定義

Pin No.	符號	Level	說明
1	Vss	—	Ground
2	Vdd	5.0V	Power supply for logic circuit
3	Vo	—	Contrast Adjustment
4	C/D	H / L	WR=L , C/D=H : Command Write C/D=L: Data write RD=L , C/D=H : Status Read C/D=L: Data read
5	/RD	L	Data read. Read data from RA6963 when RD = L
6	/WR	L	Data write. Write data into RA6963 when /WR = L
7	DB0	H / L	Data bus line
8	DB1	H / L	Data bus line
9	DB2	H / L	Data bus line
10	DB3	H / L	Data bus line
11	DB4	H / L	Data bus line
12	DB5	H / L	Data bus line
13	DB6	H / L	Data bus line
14	DB7	H / L	Data bus line
15	/CE	L	Chip enable the controller RA6963
16	/RST	L	Reset Signal
17	Vee	—	Negative Voltage Output
18	NC	—	No connection
19	A	—	Power supply for B/L(+)
20	K	—	Power supply for B/L(-)

規格說明

項目	標準尺寸	單位
點陣(解析度)	192 x 128	－
模組尺寸	102.3 x 86.0 x 12.2(Max)	mm
檢視區域	78.5 x 55.0	mm
有效區域	71.02 x 47.34	mm
點大小	0.35 x 0.35	mm
點間距	0.37 x 0.37	mm
驅動方式	1/128
背光類型	LED
IC	RA6963
介面	8080

最大絕對額定值

項目	符號	最小值	典型值	最大值	單位
工作溫度	TOP	-20	－	+70	℃
儲存溫度	TST	-30	－	+80	℃
輸入電壓	VIN	-0.3	－	VDD+0.3	V
邏輯電源電壓	VDD-VSS	-0.3	－	+7.0	V

電氣特性

項目	符號	條件	最小值	典型值	最大值	單位
邏輯電源電壓	VDD-VSS	－	4.5	5.0	5.5	V
LCD電源電壓	VDD-V0	Ta=-20℃ Ta=25℃ Ta=70℃	－ 14.7 －	－ 15.2 －	－ 15.7 －	V V V
輸入高電壓	VIH	－	0.8VDD	－	VDD	V
輸入低電壓	VIL	－	0	－	0.15VDD	V
輸出高電壓	VOH	－	VDD-0.3	－	VDD	V
輸出低電壓	VOL	－	0	－	0.3	V
電源電流	IDD	VDD=5.0V	－	21	－	mA
