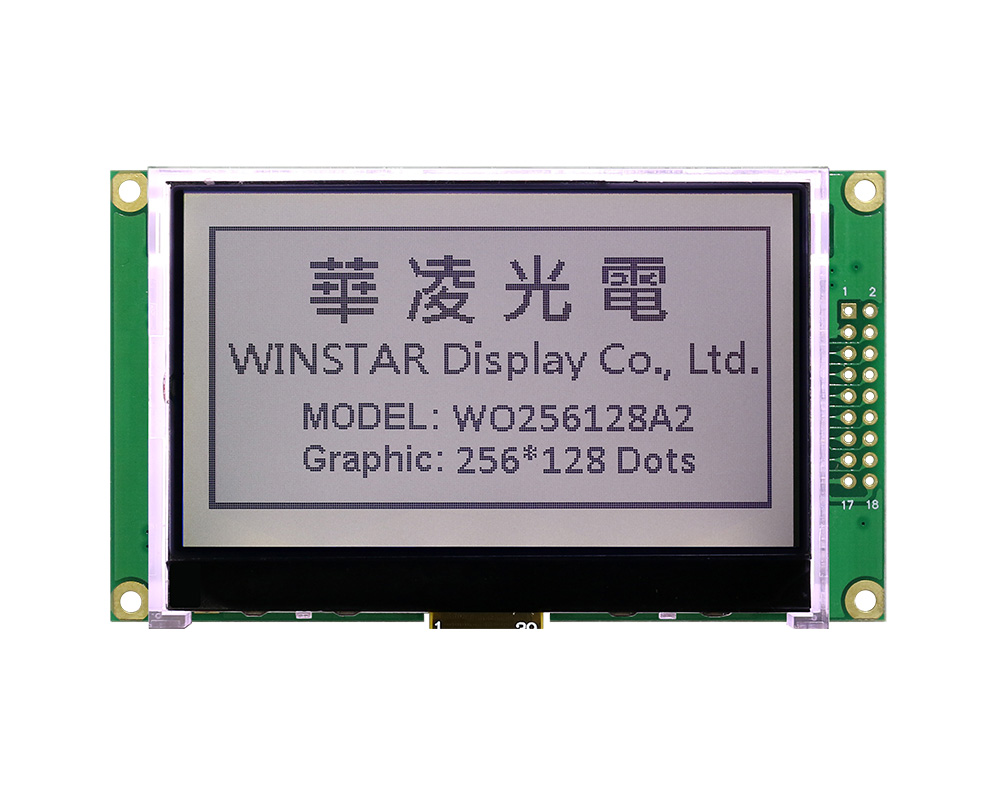

COG 加 PCB LCD模組 256x128

型號 WO256128A2

►COG LCD 顯示模組
►繪圖型
►256x128 點陣
►IC: ST75256
►3.3V電源電壓
►1/128 duty cycle
►介面: 預設為8080，可選6800、SPI-4 Line、I2C

產品敘述

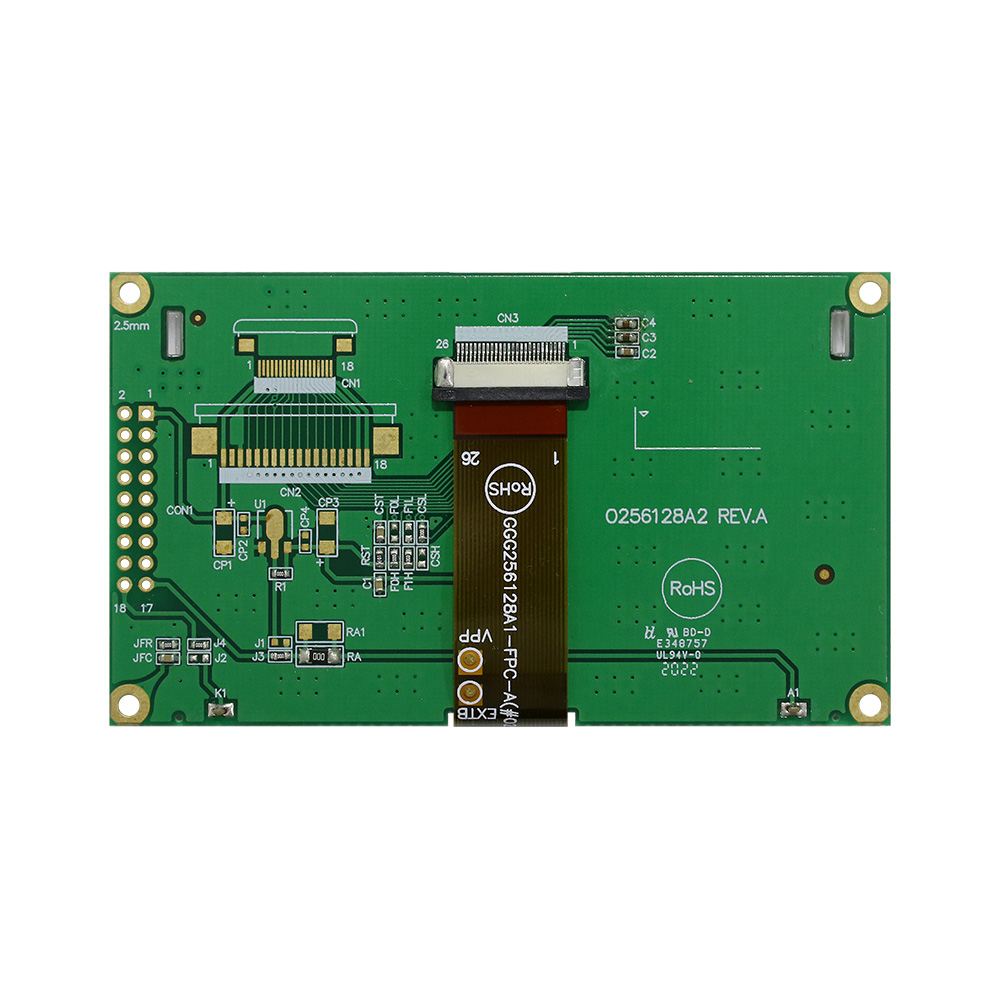

WO256128A2是WO256128A型號COG LCD顯示器模組加上PCB板，此模組顯示由256x128點陣組成，對角線尺寸為2.9寸。WO256128A2內建ST75256控制器IC，預設8-bit 8080並列介面，可選擇支援6800並列介面或4線SPI、I2C串列介面。模組電源電壓為3.3V，驅動方式為1/128 duty，1/12 bias。 WO256128A2的優點是模組加上PCB板並含有四個螺絲鎖孔，外圍電路均在PCB上設計，這使模組可以更簡單更易於使用在客戶的應用產品上。此外，還有三種連接器間距大小可供選擇，分别為預設2.54mm以及可選1.0mm、0.5mm。 WO256128A2 另有VDD 5V電源電壓可選。

WO256128A2的工作溫度範圍為-20℃至+70℃，儲存溫度範圍為-30℃至+80℃，適用於量測儀器、電子控制器、電子秤、咖啡機等應用。此模組尺寸為93.0×54.0mm，可視區域尺寸為66.54×33.26mm。模組為白色LED背光，FSTN正顯半透射式的LCD類型。如果您需要不同類型的LCD或LED組合，請與我們聯繫。

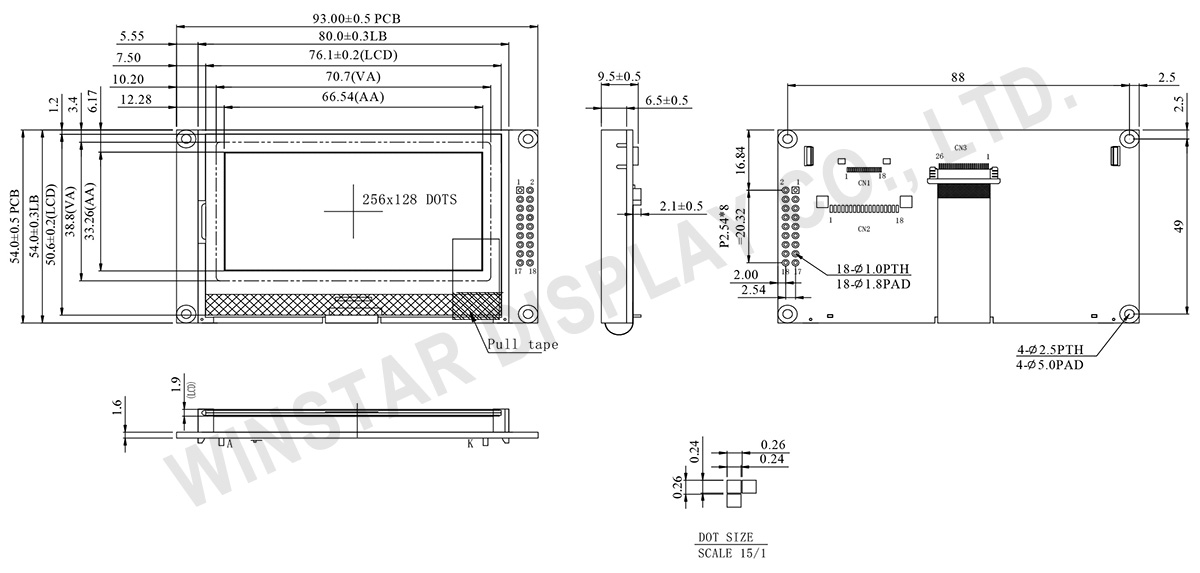

規格圖

Chip on Glass LCD Modules 256x128 - WO256128A2

產品規格

Pin功能定義

Pin No.	符號	功能說明
1	VDD	+3.3V
2	NC	No connection
3	VSS	ground
4	CSB	Chip select input pin
5	A0	Whether the access is related to data or command
6	ERD	Read or write enable terminal
7	RWR	Read/Write execution control pin
8	RSTB	Reset input pin
9~16	D0~D7	Data bus line
17	A	LED+
18	K	LED-

規格說明

項目	規格	單位
點陣(解析度)	256 × 128	－
模組尺寸	93.0 × 54.0 × 9.5	mm
檢視區域	70.7 × 38.8	mm
有效區域	66.54 × 33.26	mm
點大小	0.24 × 0.24	mm
點間距	0.26 × 0.26	mm
驅動方式	1/128 Duty, 1/12 Bias
背光類型	LED
控制器IC	ST75256
介面	8080

最大絕對額定值

項目	符號	最小值	典型值	最大值	單位
工作溫度	T_OP	-20	－	+70	℃
儲存溫度	T_ST	-30	－	+80	℃
MPU介面輸入電壓	V_IN	-0.3	－	V_DD+0.3	V
數位電源電壓	V_DD-V_SS	-0.3	－	4.0	V
LCD供電電壓	V0- XV0	-0.3	－	19.0	V

電氣特性

項目	符號	條件	最小值	典型值	最大值	單位
邏輯電源電壓	V_DD-V_SS	－	3.0	3.3	3.6	V
LCM供電電壓	V_OP	Ta=-20℃ Ta=25℃ Ta=70℃	－ 14.2 －	－ 14.5 －	－ 14.8 －	V V V
輸入高電壓	V_IH	－	0.7 V_DD	－	V_DD	V
輸入低電壓	V_IL	－	V_SS	－	0.3 V_DD	V
輸出高電壓	V_OH	－	0.8 V_DD	－	V_DD	V
輸出低電壓	V_OL	－	V_SS	－	0.2 V_DD	V
供電電流	I_DD	V_DD=3.3V	－	1.5	2.0	mA
