從 HMI 設計需求出發，掌握顯示器選型、觸控整合與系統設計重點

電動車充電樁除了電力轉換與充電控制外，人機介面（Human Machine Interface, HMI）也是整體系統的重要組成，負責串聯使用者與充電設備之間的互動。從充電狀態顯示、操作指引、付款流程到系統通知，使用者大多透過顯示器與充電樁互動，因此，顯示器不只是資訊呈現的元件，更直接影響使用者操作流程、系統互動及整體使用體驗。

對開發工程師而言，顯示器選型不應僅比較尺寸或解析度，還需同步考量不同環境下的可視性、觸控操作體驗、系統整合、產品可靠性，以及未來產品功能擴充需求，才能打造兼具良好使用體驗與長期穩定性的充電介面。

本文將從電動車充電樁 HMI 的設計需求出發，探討顯示器選型時應評估的關鍵因素，包括可視性、觸控體驗、系統整合及長期可靠性，並介紹 WINSTAR 提供的 TFT 顯示器與智慧型顯示器（Smart Display）解決方案，協助開發人員依據不同系統架構與應用需求，打造兼具良好使用體驗、開發效率與系統穩定性的 HMI。

本文重點

• 為什麼充電樁 HMI 需要從顯示器選型開始規劃
• 電動車充電樁 HMI 設計的五大評估重點
  • 顯示尺寸、解析度與資訊架構
  • 安裝環境與 HMI 可視體驗
  • 觸控操作與使用者體驗
  • HMI 系統架構與整合方式
  • HMI 可靠性與產品生命週期
• 不同類型電動車充電樁的 HMI 設計重點
• WINSTAR 電動車充電樁顯示器與 HMI 解決方案
  • TFT 顯示器模組
  • Smart Display 解決方案
  • 工程設計與客製化服務
  • 以 WINSTAR 加速電動車充電 HMI 開發
• 電動車充電樁 HMI 與顯示器常見問題（FAQ）



---



為什麼充電樁 HMI 需要從顯示器選型開始規劃

電動車充電樁的 HMI 需承載完整的操作流程，從身分驗證、充電槍連接、充電設定、付款，到即時充電資訊、異常警示及操作完成等內容，都必須透過顯示介面清楚呈現。隨著充電樁進一步整合會員服務、QR Code、RFID、動態費率及廣告內容，HMI 的資訊量與操作複雜度也會提高。因此，顯示器選型會直接影響 HMI 的 UI 規劃、系統整合及操作體驗，應在產品開發初期納入整體系統設計，而不能只依機構空間或單一顯示規格決定。

充電樁的安裝環境同樣會直接影響 HMI 設計。室內停車場、半戶外車棚與陽光直射的公共充電站，在環境光、溫度、濕氣及操作條件上皆有所不同。顯示器除了需要在白天與夜間維持清楚且舒適的閱讀效果，觸控介面也可能面臨雨水、手套操作及高頻率使用等情況。若未在開發初期一併評估顯示亮度、光學設計、觸控配置及環境可靠性，後續可能需要重新調整蓋板玻璃、背光、觸控參數，甚至修改機構設計。

此外，顯示器介面、控制方式及軟體開發架構，也會影響 HMI 的整合難度與後續擴充彈性。採用標準 TFT 顯示器、Smart Display 或其他整合方式，應依主控制器效能、GUI 開發資源、通訊需求及產品開發時程決定，而不能只根據單一介面或顯示規格選擇。開發初期若能同步確認 UI 需求、系統架構、使用環境與產品生命週期，將有助於降低整合風險，並減少未來新增功能或延伸不同充電樁機型時的重新設計成本。

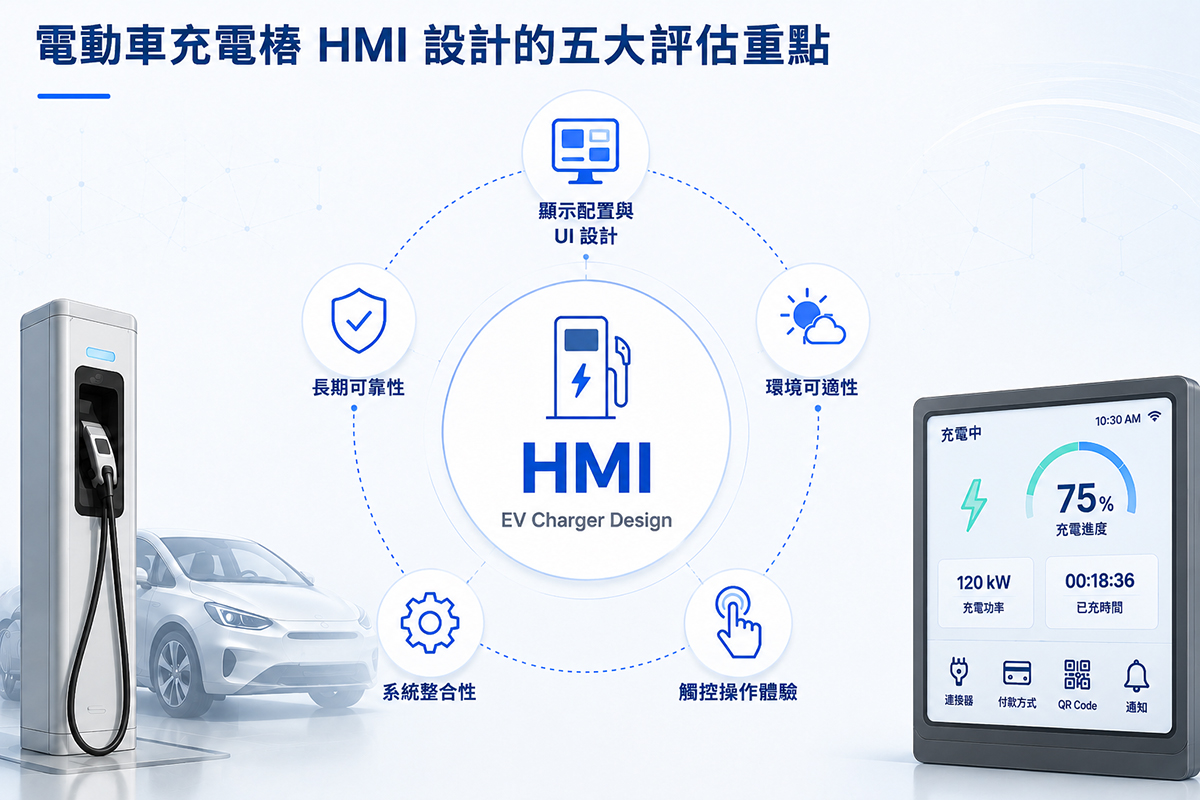

電動車充電樁 HMI 設計的五大評估重點

1. 顯示尺寸、解析度與資訊架構

顯示尺寸與解析度應依 HMI 的資訊架構與操作流程進行規劃，而不只是配合前面板的可用空間。工程師應先確認哪些資訊需要持續顯示、哪些內容可透過分頁或步驟呈現，以及單一畫面是否需要同時配置充電狀態、操作按鍵、QR Code、付款提示或警示訊息，再評估所需的顯示面積與解析度。

選型時還需考量觀看距離、文字與圖示尺寸、觸控按鍵配置、顯示比例、機構空間及多語系版面需求。顯示器並非越大或解析度越高越好。若資訊架構與畫面配置未妥善規劃，即使增加顯示面積，也不一定能提升操作效率，反而可能增加系統效能需求、功耗及 GUI 開發成本。

顯示尺寸與解析度的選型重點:



不同 HMI 功能需求也會影響顯示器配置。僅呈現充電狀態、電量與費率的介面，可採用較精簡的顯示配置；若包含觸控操作、QR Code 與付款流程，則需保留足夠的按鍵與訊息顯示空間；若進一步整合會員服務、動態費率、廣告、地圖或多語系內容，除了顯示面積與解析度外，也應確認主控制器效能及 GUI 架構能否支援。

顯示尺寸與解析度應配合 HMI 資訊架構、操作流程、機構條件及系統資源進行整體評估，而不應僅以螢幕大小或像素規格作為選型依據。

2.安裝環境與HMI可視體驗

電動車充電樁可能安裝於室內停車場、半戶外車棚或戶外公共空間，不同場域在環境光、日夜變化、觀看角度及表面反射等條件上皆有所不同。HMI 不僅需要在白天或高環境光下保持清楚可讀，也應避免夜間畫面過亮而造成刺眼，影響使用者查看充電狀態、付款資訊、操作指引及異常通知。

因此，HMI 的可視體驗不能僅以顯示器最高亮度作為評估依據。工程師應同步考量環境光變化、顯示對比、可視角度、蓋板玻璃、表面反射、光學設計，以及背光控制與 UI 呈現方式，使 HMI 在不同時段與使用環境下皆能維持良好的可讀性與操作體驗。

不同環境光條件下的 HMI 顯示設計重點:

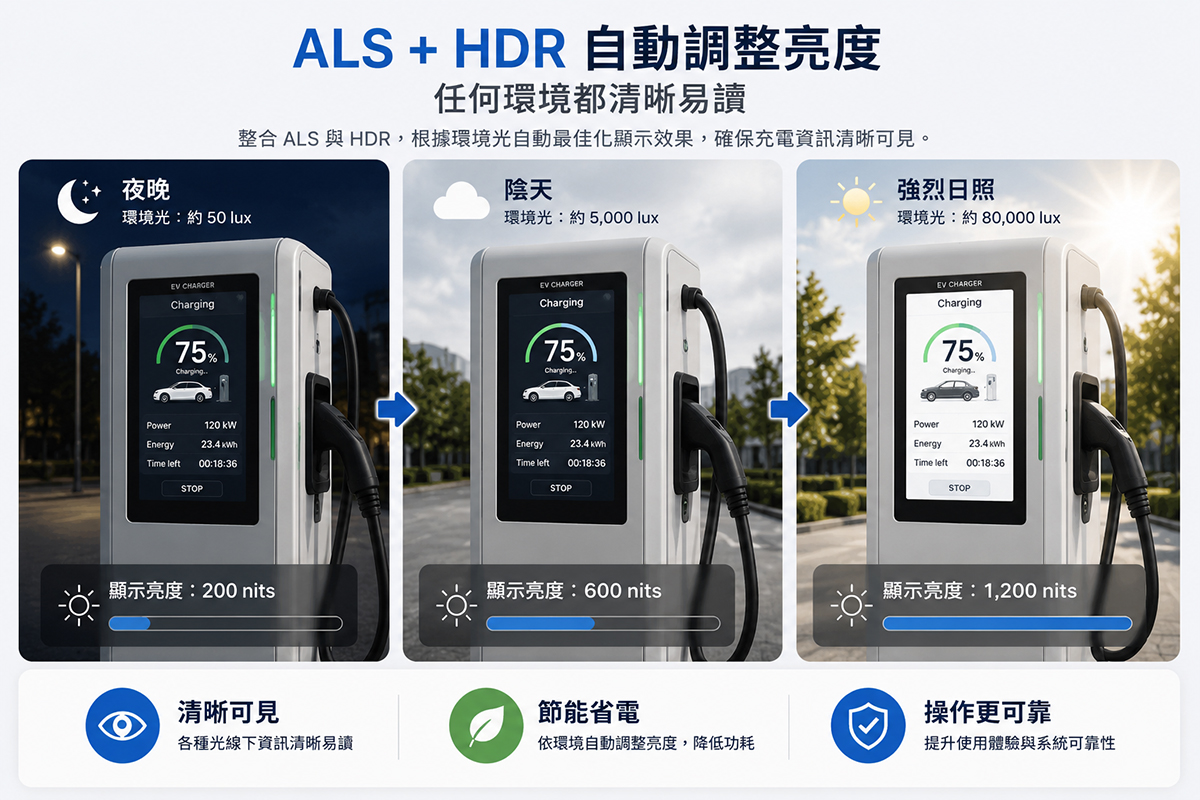

環境光感測與智慧亮度管理

對於需全天候運作的充電樁，固定背光亮度通常難以兼顧不同時段的使用需求。白天若亮度不足，畫面可能不易辨識；夜間若維持高亮度，則容易造成眩光與視覺不適。

HMI 可搭配 ALS（Ambient Light Sensor）量測環境光源，並透過 MCU 或 Smart Display 控制 TFT 背光亮度，使畫面依環境光自動調整，在白天維持足夠可讀性，在夜間降低亮度，以兼顧操作舒適性、功耗管理及產品可靠性。

若搭配適當的 UI/UX 設計，例如日夜模式切換、色彩配置、文字對比及操作介面最佳化，更能讓 HMI 在不同光源環境下維持一致且良好的操作體驗，而不只是提升顯示器亮度。

實際設計時，還應避免亮度隨感測值頻繁變化。可透過亮度分級、延遲時間、平均值或遲滯（Hysteresis）等控制機制，使背光調整更加平順，避免車燈、陰影或短暫光源變化造成畫面忽明忽暗。

提升 HMI 可視性的顯示與光學設計

除了智慧亮度管理外，工程師亦可依安裝環境評估以下設計：

• IPS 廣視角技術：改善不同觀看角度下的色彩與對比一致性，提升多人操作時的可視性。
• 抗眩光（Anti-Glare，AG）處理：降低環境光造成的眩光，但需兼顧畫面清晰度。
• 抗反射（Anti-Reflective，AR）處理：降低蓋板玻璃反射，提高高環境光下的閱讀效果。
• 光學貼合（Optical Bonding）：減少顯示器與蓋板玻璃之間的內部反射，提升畫面對比及戶外可讀性。

HMI 的可視體驗應以不同環境下皆能維持清楚、舒適且一致的操作為目標，而不應僅以顯示器亮度規格作為評估依據。適當的 Display 選型、智慧背光控制、光學設計及 UI/UX 規劃，才能共同提升充電樁 HMI 的整體使用體驗。

3.觸控操作與使用者體驗

隨著電動車充電樁功能日益完善，觸控介面已成為使用者完成充電流程的重要操作媒介，也是 HMI 設計的重要環節。從啟動或停止充電、身分驗證、付款，到查看充電進度與異常通知，每個操作步驟都會直接影響使用體驗。因此，觸控設計除了考量感測技術外，也應兼顧操作流程、介面配置及不同使用環境。

良好的 HMI 觸控設計應讓使用者能快速、直覺地完成操作，同時降低誤觸與操作失敗的機率。工程師在規劃充電樁介面時，除了觸控反應速度外，亦應考量按鍵尺寸、操作步驟、確認機制、手套操作及戶外環境等因素，讓 HMI 在各種使用情境下都能維持一致且可靠的操作體驗。

此外，戶外及公共場所的電動車充電樁經常面臨雨水、灰塵、溫度變化及高頻率操作等使用環境，因此觸控螢幕除了需要具備精準的觸控性能外，也必須兼顧耐用性與長期可靠性，以降低維護成本並提升設備穩定性。

觸控介面設計評估重點



不同安裝環境、目標使用者及充電樁功能需求，皆可能影響觸控介面的設計方向。因此，在規劃 HMI 時，應將操作流程、介面設計、觸控技術及使用環境一併納入評估，而非僅著重於觸控規格本身。

提升 HMI 操作體驗的觸控技術

可依不同應用需求搭配以下技術，進一步提升充電樁 HMI 的操作體驗、可靠性及長期使用表現：

• PCAP 投射式電容觸控（Projected Capacitive Touch）：提供快速、精準且直覺的多點觸控操作體驗。
• 手套觸控（Glove Touch）：提升工業及戶外環境下配戴手套時的操作便利性。
• 水滴抑制／防誤觸技術（Water Rejection ）：降低雨水或水滴造成的誤觸，提高潮濕環境下的觸控可靠性。（了解更多）
• 化學強化玻璃（Chemically Strengthened Cover Glass）：提升耐刮與耐衝擊能力，適合公共充電設備等高使用頻率環境。



充電樁 HMI 的觸控設計應以操作流程、使用情境及環境適應性作為整體考量，而不應僅以觸控技術規格作為選型依據。適當的介面設計、觸控技術及環境適應能力相互配合，才能提升操作效率、降低誤操作風險，並提供穩定且一致的使用體驗。

4.HMI系統架構與整合方式

現代電動車充電樁除了充電控制外，還需整合支付系統、會員驗證、通訊模組、雲端平台及人機介面（HMI）等多個子系統。顯示器已不只是資訊輸出的元件，而是需要與主控制器、觸控介面、GUI 及後端系統協同運作，因此 HMI 的整合方式將直接影響產品開發效率、系統穩定性及後續功能擴充能力。

在規劃 HMI 系統架構時，工程師除了評估顯示器介面外，也應同步考量主控制器效能、GUI 開發資源、軟體架構及產品生命週期。不同的系統架構會影響硬體設計、軟體開發、維護方式及未來系列產品延伸，因此應在產品開發初期納入整體規劃，而非僅依單一介面或顯示規格進行選型。

HMI 系統整合評估重點



不同充電樁產品在功能需求、處理器平台及產品定位上皆有所不同，因此 HMI 的整合方式也沒有固定答案。建議在產品開發初期同步確認系統架構、硬體平台、GUI 開發方式及未來產品規劃，以降低整合風險，並提升後續功能擴充與產品系列化的效率。

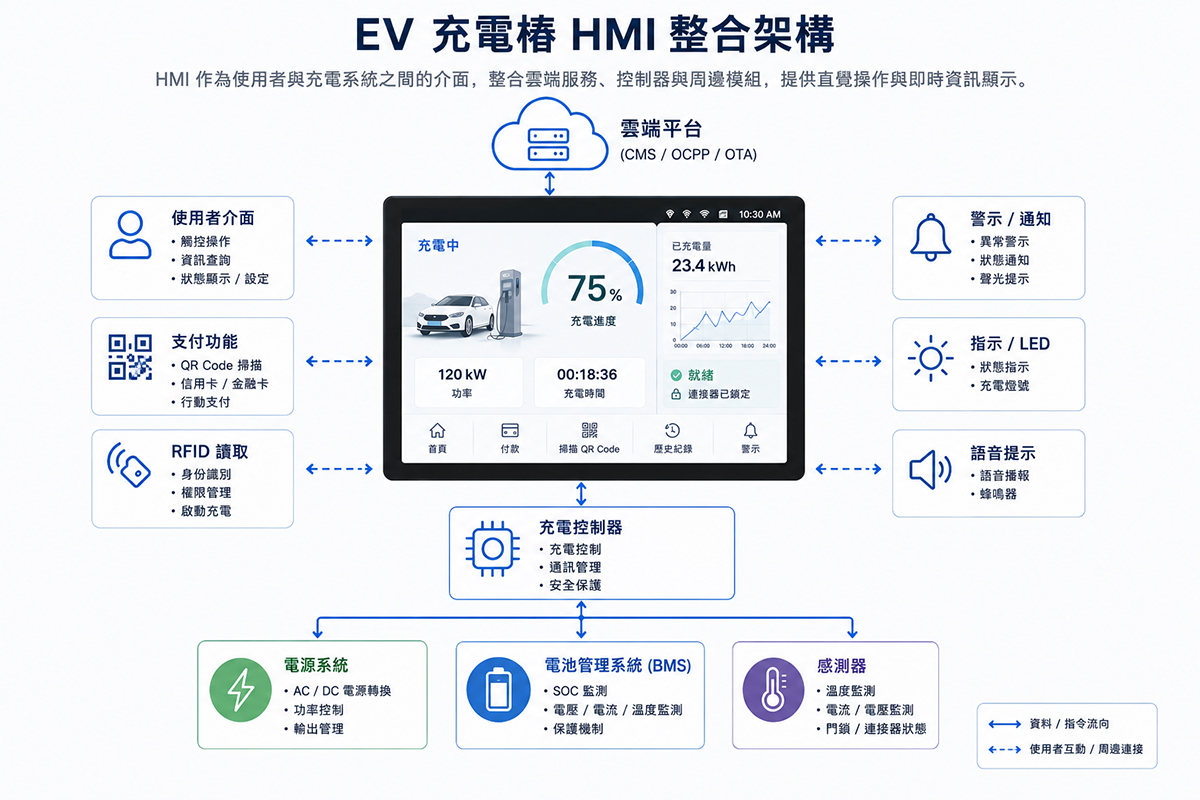

下圖展示 EV Charger HMI 在典型系統中的整合架構，以及與 Cloud、Charger Controller 及周邊模組之間的資料互動關係

常見的 HMI 整合方式

可依產品定位、開發資源及上市時程，評估不同的 HMI 架構：



提升 HMI 系統整合效率的設計方向

除了選擇合適的顯示器外，工程師亦可透過以下方式提升整體 HMI 開發效率：

• 選擇與主控制器相容的顯示介面：降低硬體整合複雜度。
• 採用完整的 GUI 開發工具與驅動程式：縮短軟體開發及除錯時間。
• 建立共用 HMI 平台：便於不同尺寸或不同功率充電樁共用相同架構。
• 預留產品擴充彈性：方便後續新增付款、會員服務、遠端管理或其他智慧功能。



HMI 系統架構的規劃，不應僅考量顯示器介面是否相容，更應同步評估硬體平台、GUI 開發、系統整合及產品生命週期。選擇適合的整合方式，有助於縮短開發時程、降低維護成本，並提升充電樁 HMI 的整體開發效率與擴充彈性。

5.HMI 可靠性與產品生命週期

電動車充電樁屬於長時間連續運作的設備，HMI 不僅需要提供穩定的顯示與操作體驗，也必須在產品生命週期內維持可靠運作。由於充電設備多半安裝於戶外或公共場所，HMI 顯示系統可能長期暴露於高低溫、濕氣、灰塵、陽光照射、震動及高頻率操作等環境，因此可靠性已成為顯示器選型的重要考量之一。

除了環境耐受能力外，工程師也應同步評估產品生命週期、維護策略及供應穩定性。若顯示器停產、零組件變更或供貨不穩定，都可能造成維修困難、重新設計或產品認證成本增加。因此，選擇具備工業級品質、長期供貨能力及完善技術支援的 HMI 顯示方案，有助於降低產品全生命週期的維護成本與開發風險。

HMI 可靠性設計評估重點



不同充電樁產品在安裝環境、維護方式及產品生命週期上皆有所差異，因此 HMI 的可靠性設計不應僅著重於顯示器規格，而應從實際應用環境、產品維護策略及長期供貨需求進行整體評估，以降低產品生命週期內的整體持有成本（Total Cost of Ownership, TCO）。

提升 HMI 長期可靠性的設計方向

為提升產品長期可靠性並降低維護需求，可優先評估具備以下特性的工業級 HMI 顯示方案：

• 寬廣操作溫度範圍：適用於室內、半戶外及戶外等不同安裝環境。
• 長背光壽命：延長維護週期，降低設備停機及更換成本。
• 工業級品質：適合長時間連續運作，提供穩定且可靠的顯示效能。
• 長期供貨能力：支援產品長生命週期，降低零組件停產帶來的重新設計風險。
• 堅固耐用的結構設計：提升抗震、耐衝擊及環境適應能力，適合公共充電設備等高使用頻率應用。



HMI 的可靠性不應僅評估顯示器規格，更應從環境耐受能力、長期供貨、維護策略及產品生命週期等面向進行整體規劃。選擇適合的工業級 HMI 顯示方案，有助於降低設備停機風險、減少重新設計成本，並提升充電樁產品的長期穩定性與整體競爭力。

不同類型電動車充電樁的 HMI 設計重點

雖然前述 HMI 設計原則適用於大多數電動車充電設備，但不同類型的充電樁在使用情境、操作流程及系統需求上仍存在明顯差異。家用 AC 充電樁通常著重於簡潔易用、成本效益及精巧外型；商用 AC 與 DC 快速充電樁則需要支援會員驗證、付款、多語系介面、遠端管理及更完整的資訊呈現，因此 HMI 的設計方向也有所不同。

在產品規劃階段，工程師除了評估顯示尺寸與解析度外，也應同步考量操作流程、資訊架構、系統整合及使用環境，才能打造符合產品定位的人機介面，而非僅依充電功率或顯示器規格進行選型。

不同充電樁類型的 HMI 設計重點



不同充電樁產品在 HMI 功能需求上並沒有固定的設計模式。即使同為 AC 或 DC 充電設備，也可能因產品定位、安裝環境及目標使用族群不同，而採用不同的資訊架構、操作流程及系統整合方式。因此，顯示器與 HMI 的規劃應回歸實際應用需求，綜合評估資訊呈現、使用者互動、系統整合及產品生命週期等因素，才能打造兼具使用體驗、開發效率與長期可靠性的電動車充電介面。

WINSTAR 電動車充電樁顯示器與 HMI 解決方案

不同電動車充電樁在安裝環境、操作流程、系統架構及產品定位上具有不同需求，因此 HMI 解決方案也不應僅依顯示尺寸或單一規格選擇。WINSTAR 提供 TFT 顯示器、Smart Display，以及顯示、觸控、光學與機構客製化服務，協助開發人員依據控制器平台、GUI 開發資源及使用環境，建立適合家用 AC、商用 AC 與 DC 快速充電樁的 HMI。

WINSTAR 不僅提供顯示器產品，更可依據客戶的 HMI 架構、控制器平台及產品定位，提供完整的 HMI 解決方案。

TFT 顯示器模組

TFT 顯示器適合採用外部 MCU、MPU 或應用處理器，且需要自行規劃硬體架構、GUI 與系統功能的充電設備。此類方案可提供較高的軟硬體設計彈性，適用於已具備顯示驅動與 GUI 開發能力，或對介面、外觀及操作流程有高度客製化需求的專案。

WINSTAR 提供多種尺寸、解析度、亮度、顯示介面及觸控配置，可依安裝環境與 HMI 功能需求選擇適合方案，包括：

• 標準 TFT 顯示器：適用於室內或環境光較穩定的充電設備。
• 高亮度 TFT 顯示器：適用於半戶外及戶外環境，提升高環境光下的可讀性。
• IPS 廣視角顯示器：改善不同安裝高度與觀看角度下的色彩及對比一致性。
• PCAP 投射式電容觸控方案：支援直覺且精準的觸控操作，並可依需求規劃 Cover Glass、手套觸控及 Water Rejection。
• 光學強化方案：可搭配 Optical Bonding、Anti-Glare（AG）及 Anti-Reflective（AR）等設計，改善戶外反射與顯示對比。



〉查看 TFT 顯示器產品

〉查看高亮度 TFT 顯示器

Smart Display 解決方案

針對採用 MCU 架構，或希望縮短 GUI 開發時程的充電設備，WINSTAR Smart Display 將 TFT 顯示器、觸控、控制器、通訊介面及 GUI 開發平台整合於單一 HMI 解決方案。

相較於由主控制器直接驅動顯示器，Smart Display 可分擔畫面顯示與觸控處理工作，讓主控制器更專注於充電控制、支付、通訊及其他系統功能，有助於降低整合複雜度並加快產品上市。

主要優勢包括：

• 簡化 HMI 硬體架構：整合顯示、觸控與控制功能，降低主控制器的顯示處理負擔。
• 加快 GUI 開發：透過圖形化 GUI 開發工具建立介面，減少底層顯示程式開發工作。
• 支援工業通訊介面：可依產品平台支援 CAN、RS485、RS232、UART 或其他通訊方式。
• 支援客製化操作介面：可依充電流程、會員驗證、付款與系統狀態需求規劃 GUI。
• 提升平台延伸效率：適合建立可應用於不同尺寸或不同充電樁機型的共用 HMI 架構。



〉查看 Smart Display 解決方案

工程設計與客製化服務

除了標準顯示器產品外，WINSTAR 亦提供顯示、觸控、光學、機構及 UI／HMI 設計服務，協助客戶依據電動車充電設備的安裝環境、系統架構與操作需求，完成更具整合性的 HMI 解決方案。


〉了解 PCAP 防水及手套觸控解決方案

以 WINSTAR 加速電動車充電 HMI 開發

無論是家用 AC 壁掛式充電樁、商用 AC 充電設備，或需要呈現更多充電與付款資訊的 DC 快速充電樁，WINSTAR 均可依產品定位、控制器平台、安裝環境及開發時程，提供適合的 TFT 顯示器、Smart Display 與客製化工程服務。

透過顯示器、觸控、光學、機構及 GUI 的整合規劃，可協助開發團隊降低系統整合風險、縮短 HMI 開發時程，並建立具備戶外可視性、操作可靠性及長期供貨能力的電動車充電介面。

〉查看 TFT 顯示器

〉查看高亮度 TFT 顯示器

〉查看 Smart Display 解決方案

〉聯絡 WINSTAR 討論您的電動車充電 HMI 專案



電動車充電樁 HMI 與顯示器常見問題（FAQ）

1.如何選擇適合電動車充電樁的顯示器？

選擇電動車充電樁顯示器時，不建議僅比較尺寸或解析度，而應先確認充電樁類型、安裝環境、HMI 功能需求及系統架構，再選擇適合的顯示方案。

家用 AC 充電樁通常著重簡潔的操作流程，因此 HMI 資訊量相對較少；商用 AC 充電樁則需整合會員驗證、付款及使用指引等功能；DC 快速充電樁則需同時呈現充電功率、充電進度、費率及系統狀態，因此通常需要較完整的 HMI 介面及較大的資訊呈現空間。

除了顯示尺寸外，也應同步評估亮度、觸控技術、介面相容性、操作溫度、機構整合及產品供貨週期等因素，才能降低後續整合與重新設計的風險。

2.戶外電動車充電樁需要多少亮度才足夠？

戶外充電樁並非亮度越高越好，而是應依安裝環境選擇合適的亮度。

一般而言：

• 室內環境：約 300～500 nits
• 半戶外（如騎樓、雨棚）：約 500～800 nits
• 長時間陽光直射：通常建議 1,000 nits 以上



不過，亮度並非唯一影響可視性的因素。保護玻璃設計、面板反射率、顯示對比、可視角，以及是否採用 Anti-Glare（AG）、Anti-Reflective（AR）或 Optical Bonding 等光學技術，都會影響實際觀看效果。因此，建議搭配實際機構設計及安裝環境進行驗證，而不是僅依亮度規格選型。

3.哪些顯示技術能提升戶外可視性？

戶外可視性通常不是靠單一技術改善，而是多種光學設計共同作用的結果。高亮度背光、IPS 面板、Anti-Glare（AG）、Anti-Reflective（AR）及 Optical Bonding 等技術，各自解決不同的顯示問題，應依安裝環境與產品需求搭配使用。

若只能優先導入一項光學強化技術，通常會建議採用 Optical Bonding。它可消除 TFT、觸控面板與保護玻璃之間的空氣層，有效降低內部反射、提升畫面對比，同時改善陽光下的可視性，並降低因溫差造成的起霧風險，因此常被視為提升戶外可視性的關鍵光學技術之一。

4. 我該選擇標準 TFT 顯示器，還是 Smart Display？

若產品本身已搭載 MCU 或 MPU，且需要自行開發 GUI、人機介面及系統架構，標準 TFT 顯示器通常具有較高的設計彈性，可依需求自由整合各種軟體與硬體功能。

若希望縮短 HMI 開發時間、降低軟體開發負擔，或加快產品上市時程，則可考慮 Smart Display。Smart Display 將顯示器、觸控控制及 GUI 平台整合於同一 HMI 解決方案，可有效降低主控制器負擔，並簡化整體系統開發流程。

建議依開發資源、專案時程及產品定位，選擇最適合的 HMI 架構，而非單純比較兩者的硬體規格。

5.電動車充電樁適合使用 TFT LCD 還是 OLED？

TFT LCD 與 OLED 各有不同的技術特性，適合的顯示技術應依產品需求及應用情境選擇。

目前多數工業級電動車充電樁仍以 TFT LCD 為主要顯示方案，因其在長時間連續運作、產品供貨週期、系統整合及整體成本等方面，已具備成熟且廣泛驗證的應用經驗。

OLED 則具有高對比、自發光及快速反應等優勢，在介面簡潔或特定工業應用中也是值得評估的顯示技術。然而，對於需要長時間顯示固定介面、全天候運作及重視長期供貨的充電樁應用，目前市場仍以 TFT LCD 為較普遍採用的顯示方案。

實際選擇仍應依產品定位、安裝環境、預期使用壽命及系統需求進行綜合評估，而非僅比較單一顯示技術的規格。

6.如何降低電動車充電樁產品未來重新設計的風險？

電動車充電樁屬於長生命週期產品，因此建議優先選擇具備長期供貨能力、規格穩定，且具有完善產品變更通知（PCN）及技術支援機制的工業級顯示方案，而非僅以價格或短期供貨作為選型依據。

產品開發期間，也應完成高低溫、日照、震動、濕度、ESD 及長時間連續運作等驗證，同時確認顯示介面、觸控設定、背光壽命及機構尺寸是否符合最終產品需求。

此外，若能建立共用的 HMI 平台，並選擇提供多尺寸、多亮度及多介面的產品系列，更有助於降低後續產品升級、維修及重新設計成本，提升產品生命週期管理效率。
