型号 WFN0400A2T0YAMNA000
►尺寸: 4寸
►分辨率: 720x720 dots
►视角: 85/85/85/85 (IPS)
►接口: MIPI DSI
►驱动IC: FL7703
►控制板: 无
►亮度 (cd/m²): 320
►铁框螺丝孔 : 无
►触控面板:电容触摸面板 (PCAP) + 光学结合
►支援指数: 4指

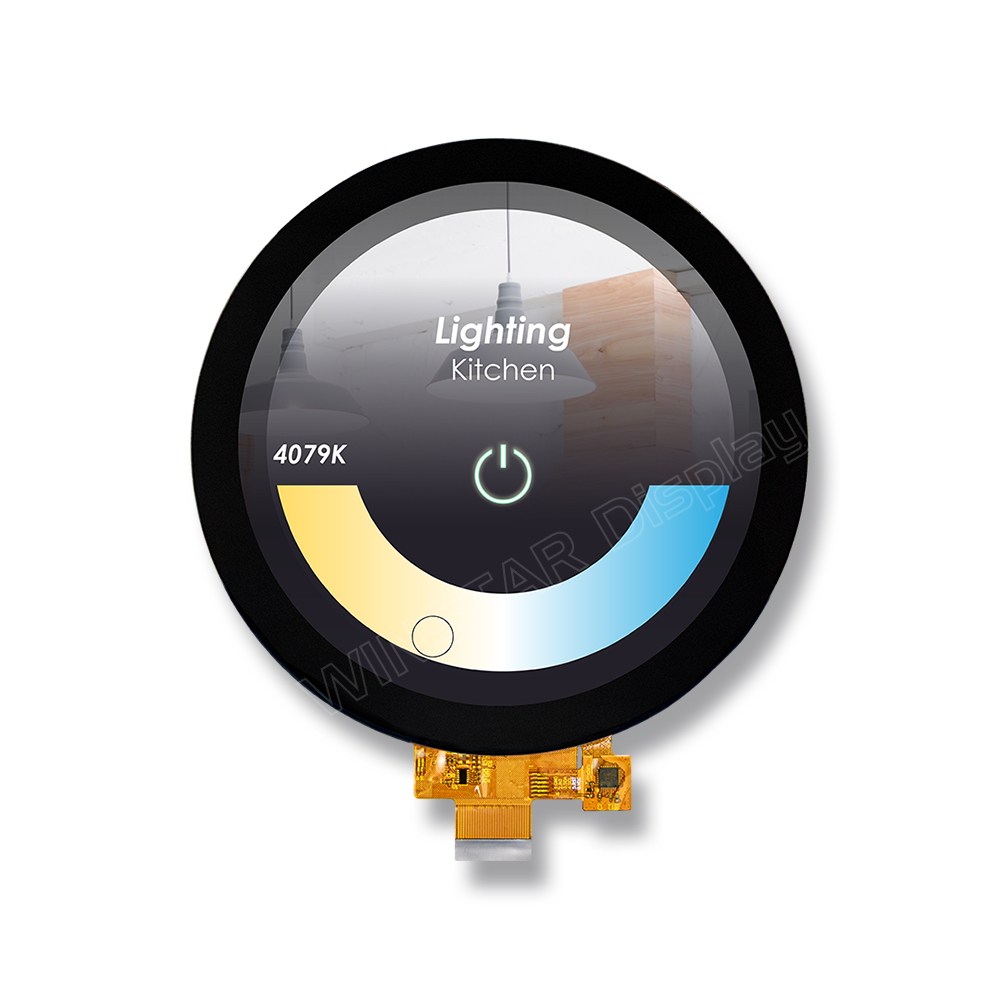

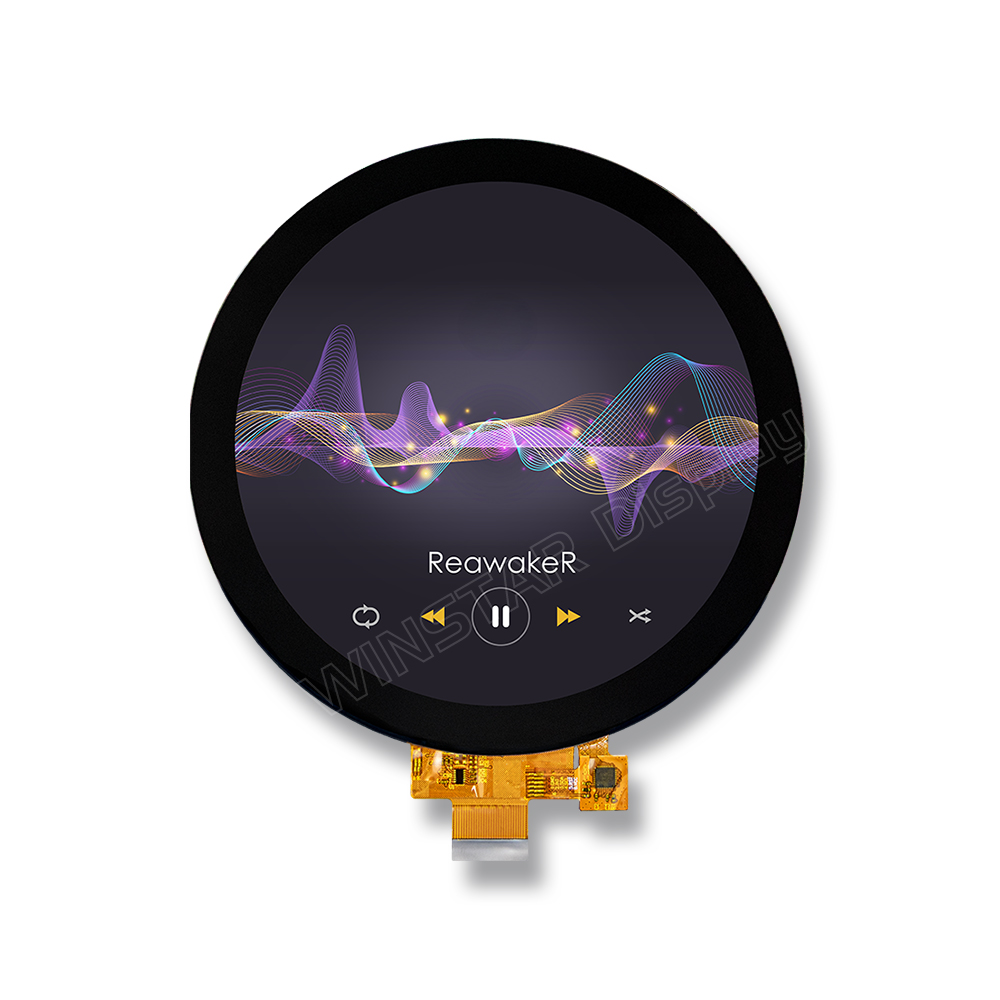

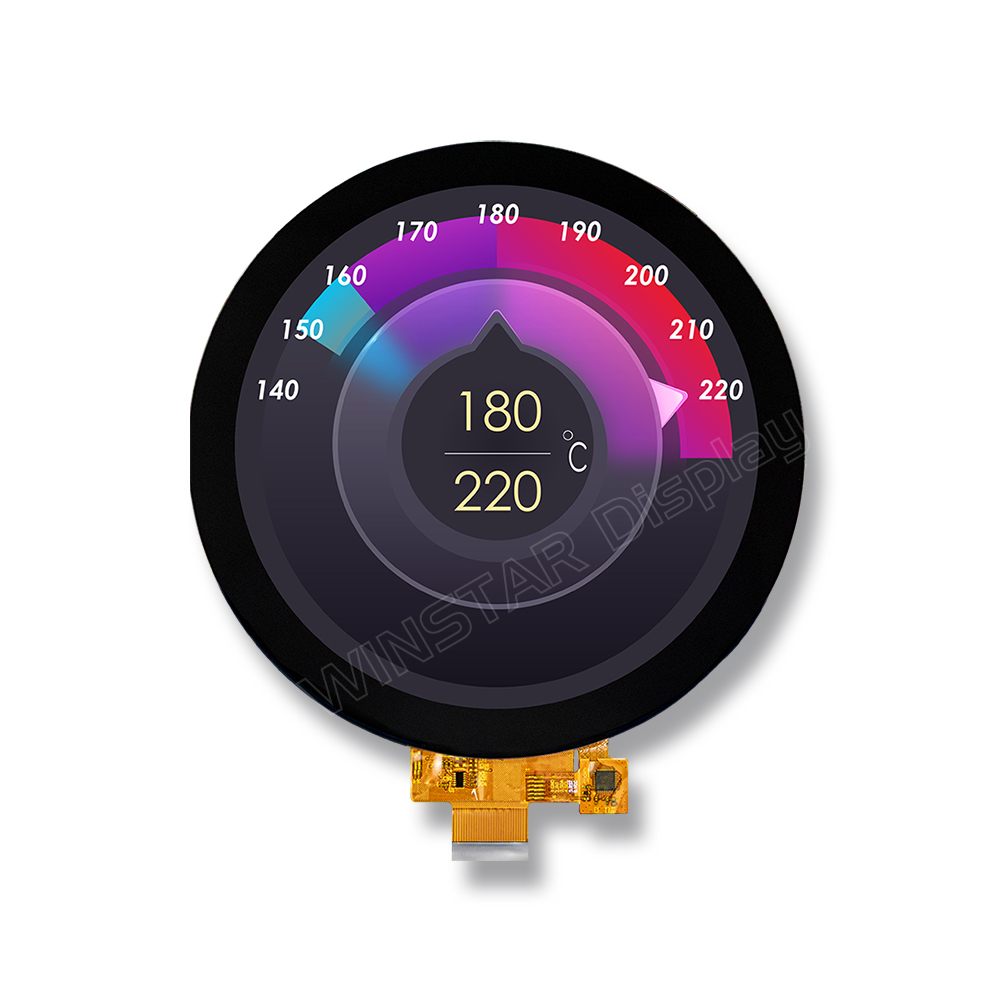

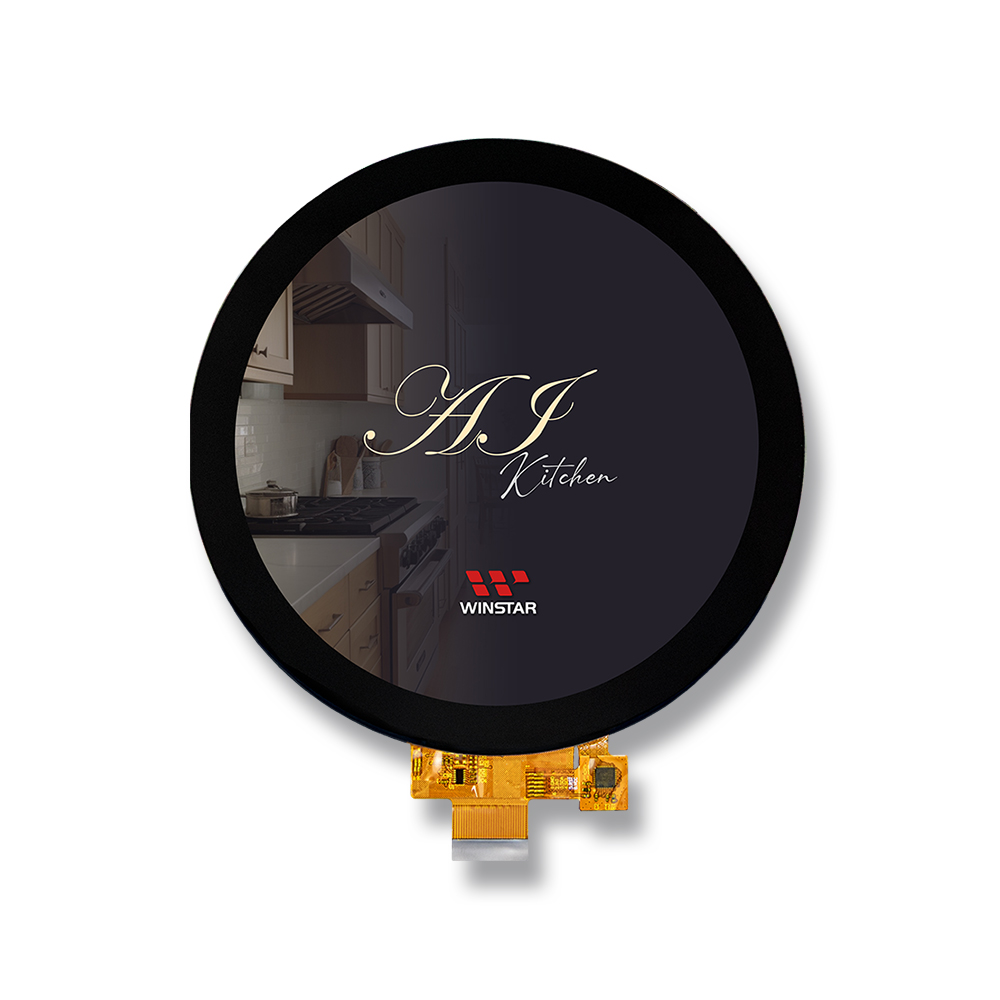

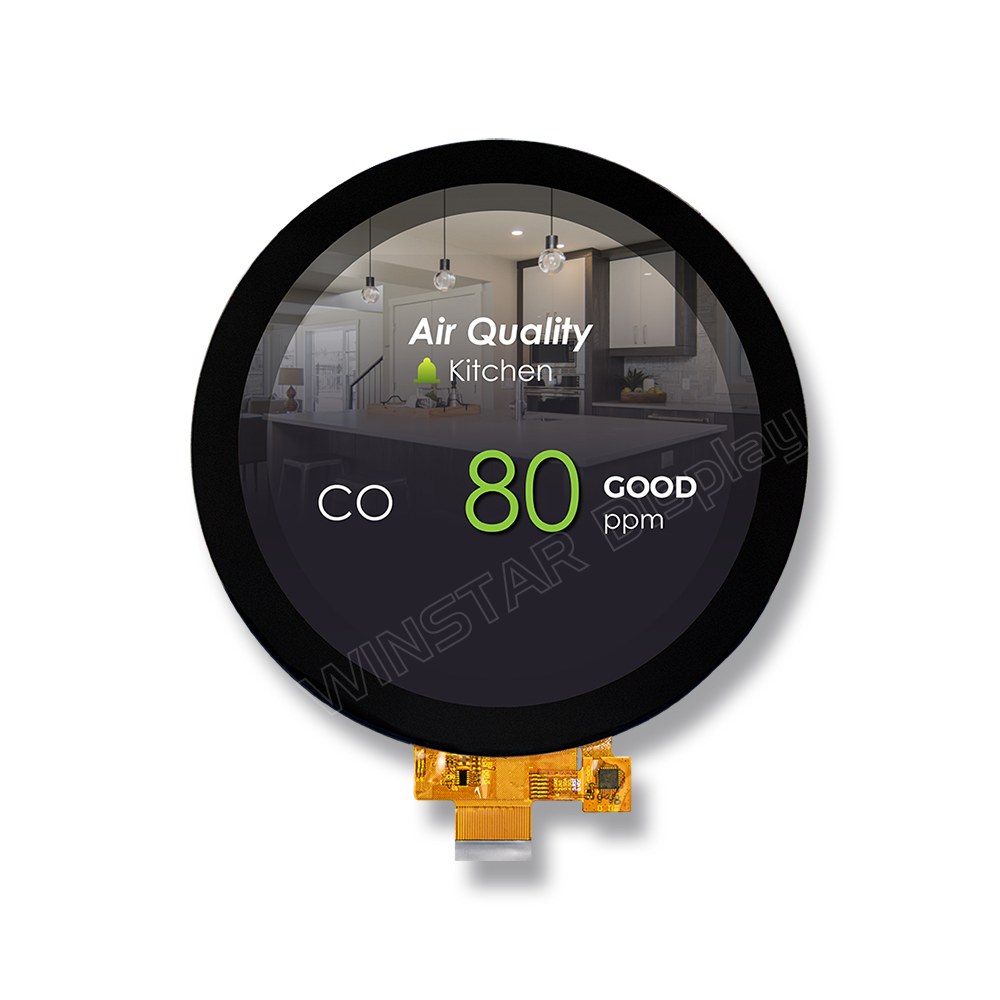

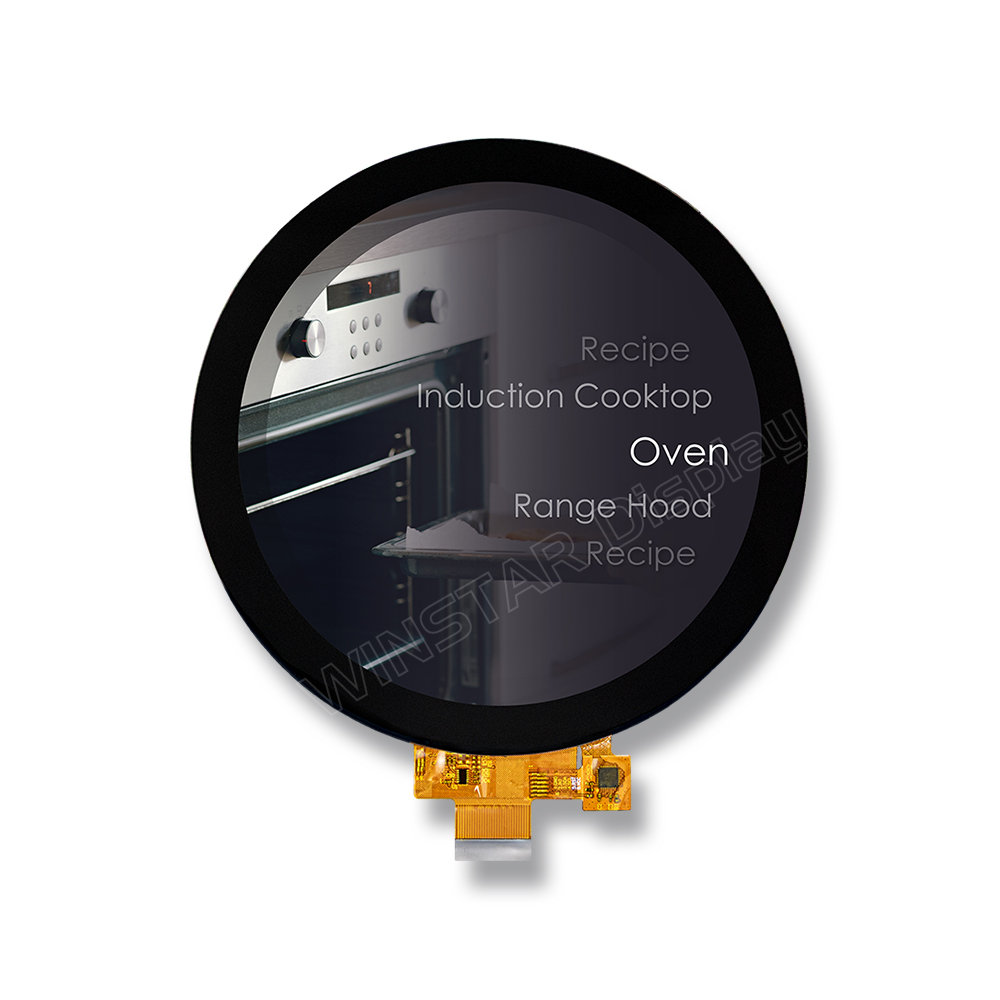

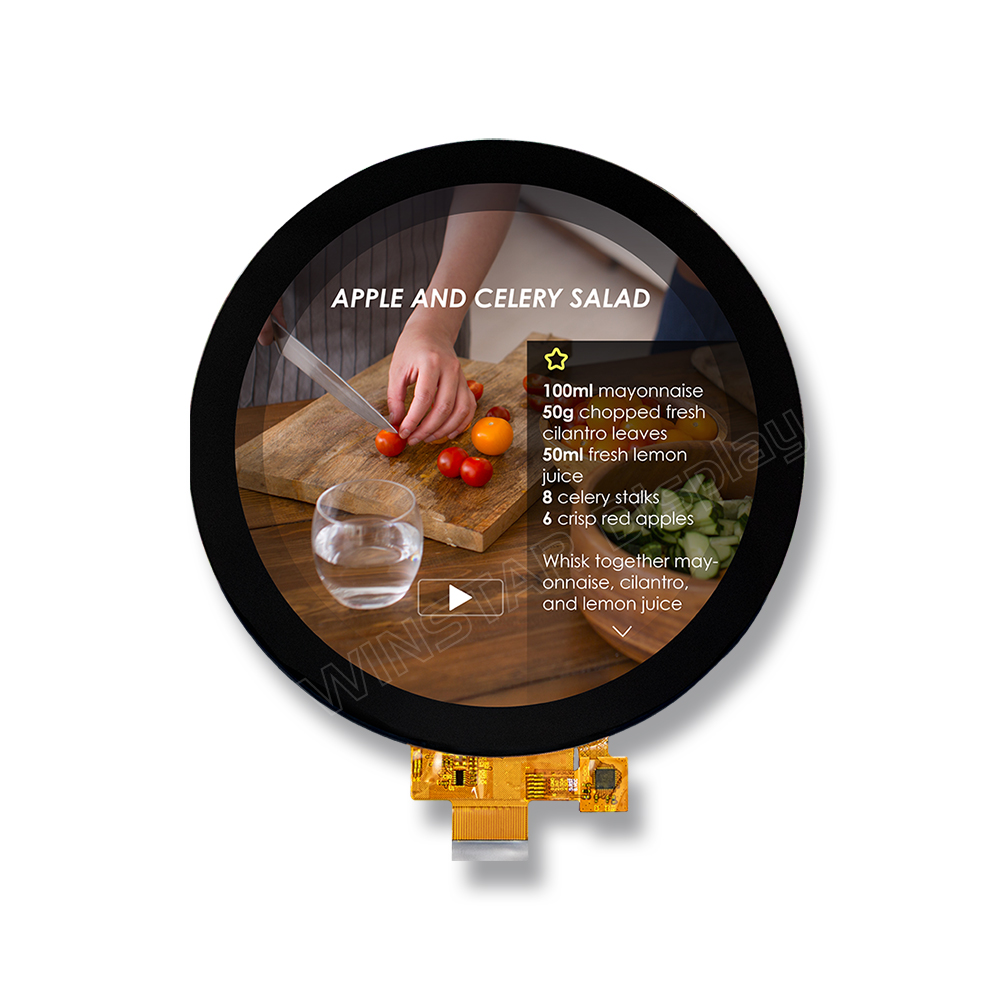

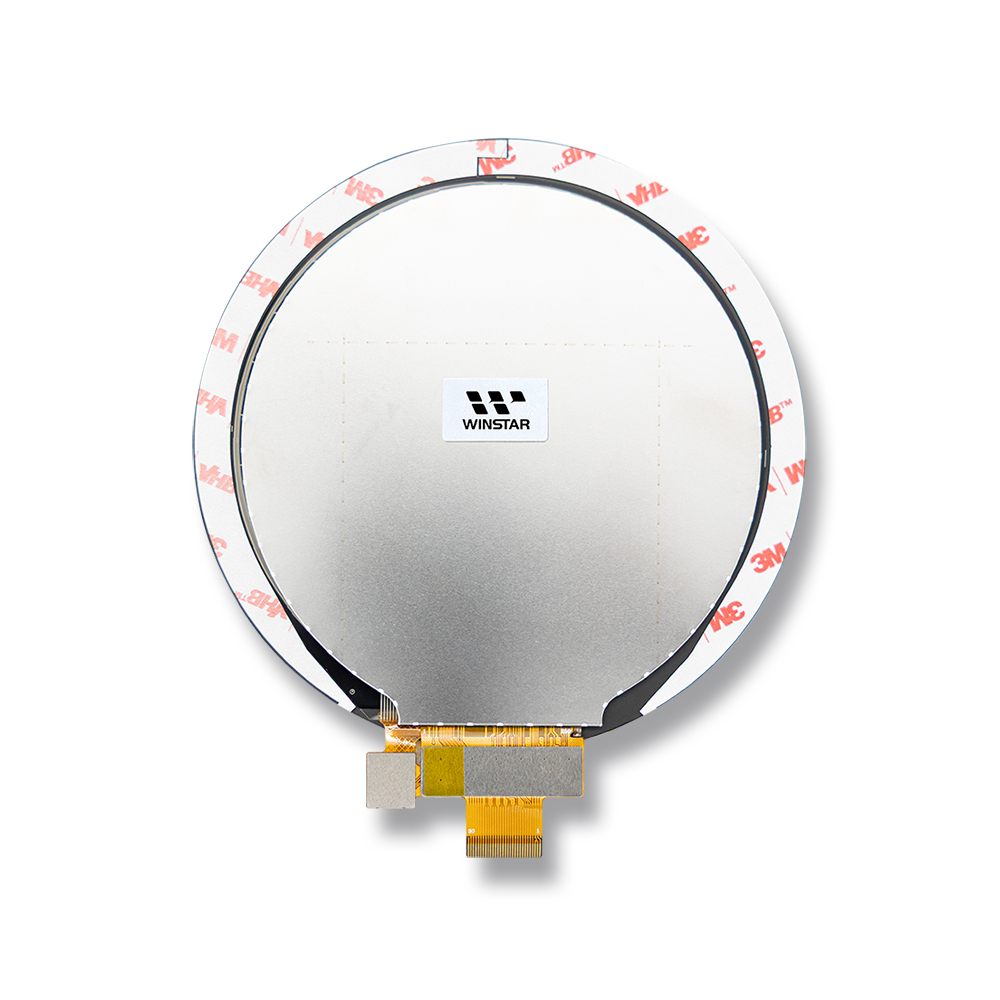

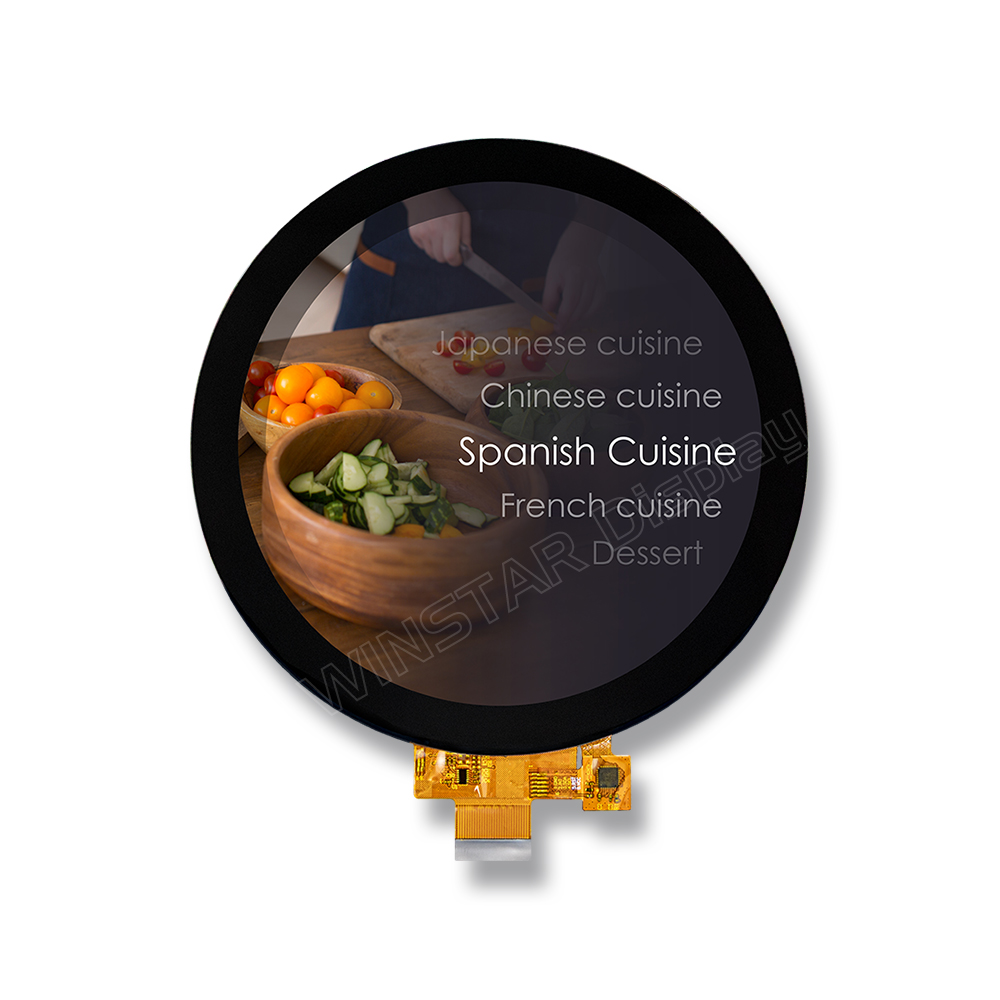

WFN0400A2T0YAMNA000 是一款创新设计的 4英寸触控屏幕 TFT 显示器模块,拥有 720x720 的分辨率,在圆形显示屏幕上提供清晰且细致的视觉效果,非常适合需要独特显示形式与高分辨率的应用。
这款 圆形 4吋触控 TFT LCD 模块 搭载 IPS 显示技术,提供 85°/85°/85°/85° 的超广视角,无论从哪个角度观看,画面都能保持鲜艳且清晰。其典型亮度为 320 cd/m²,并具有 1200:1 的高对比度度,让显示效果更加鲜明且细节突出。
内建 FL7703 TFT 驱动 IC 并支持 4-Lanes MIPI DSI 接口,这使得显示模块能够在保持高分辨率的同时,实现更高的数据传输速率,确保画面显示流畅。藉由 4-Lanes MIPI 接口,这款模块不仅提供快速数据传输,还能有效降低功耗,对于长时间运行的设备尤其重要。
在触控方面,WFN0400A2T0YAMNA000 配备 投射电容式触控面板 (PCAP),并结合 光学贴合 (Optical Bonding) 技术。光学贴合技术不仅提升了触控灵敏度,还大幅改善显示效果。这项技术去除了显示模块与触控面板之间的空气层,增加了光学透明度,减少反射,并确保触控反应更快速,画面更清晰。
此外,该显示模块支持 4 点触控,并配备 FT3269 触控驱动 IC 及 I2C 接口,便于与各种系统的整合,并提供稳定的操作体验。
WFN0400A2T0YAMNA000 4吋圆形 TFT 触控显示器 拥有独特的圆形设计、卓越的显示性能与先进的触控技术。结合 4-Lanes MIPI DSI 接口 和 光学贴合技术,这款显示模块不仅提供出色的显示质量,还具备更高效的数据传输与更佳的耐用性,非常适合应用于工业、智慧家居等领域。
项目 | 规格 | 单位 |
---|---|---|
尺寸(对角线) | 4.0 | 英寸 |
点阵(分辨率) | 720 x RGB x 720 (TFT) | dots |

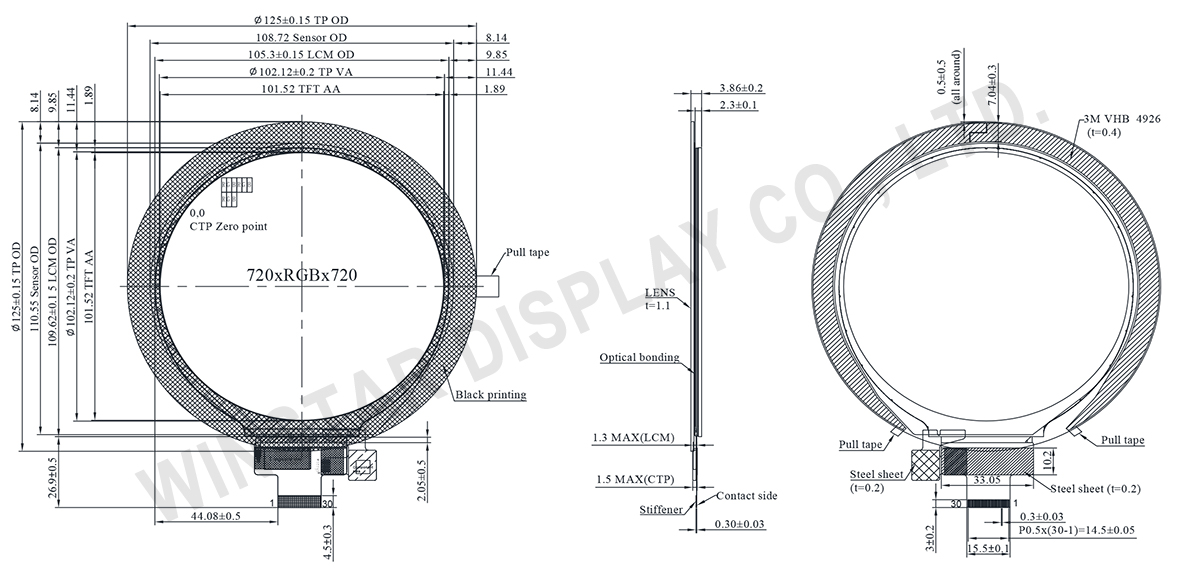

模块尺寸 | 125.0 x 125.0 x 3.86 | mm |
有效区域 | 101.52 x 101.52 | mm |
像素间距 | 0.141 x 0.141 | mm |
LCD类型 | TFT全透 | |
视角 | 85/85/85/85 | |
TFT 接口 | 4-Lanes MIPI | |
背光类型 | LED, 白色 | |
TFT驱动IC | FL7703 | |
CTP驱动IC | FT3269 | |
CTP接口 | I2C | |
CTP FW 版本 | 0x21 | |
CTP 分辨率 | 720*720 | |
触控面板 | 投射电容式触控面板 | |
表面 | 亮面 |
项目 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
---|---|---|---|---|---|
工作温度 | TOP | -20 | - | +70 | ℃ |
储存温度 | TST | -30 | - | +80 | ℃ |
项目 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | |
---|---|---|---|---|---|---|
数字电源电压 | IOVCC | 1.65 | 1.8 | 3.3 | V | |
模拟电源电压 | VCI | 2.8 | 3.0 | 3.3 | V | |
触控屏幕电源 | TP_VCI | 2.8 | 3.0 | 3.3 | V | |
输入信号电压 | 低 | VIL | 0 | - | 0.3 x IOVCC | V |
高 | VIH | 0.7 x IOVCC | - | IOVCC | V | |
数字电源电压电流 | IIOVCC | - | 15 | 20 | mA | |
模拟电源电压电流 | IVCI | - | 35 | 50 | mA |
项目 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
---|---|---|---|---|---|
LED电流 | - | - | 40 | 45 | mA |
LED电压 | VLED+ | 15.5 | 16.0 | V | |
背光耗电量 | WBL | - | 600 | 720 | mW |
LED使用寿命 | - | 30,000 | - | - | Hr |
Pin No | 符号 | 功能说明 |
---|---|---|
1 | VLED+ | LED Anode |
2 | VLED- | LED Cathode1 |
3 | VLED- | LED Cathode2 |
4 | VCI | Power Supply 2.8V |
5 | IOVCC | LCD I/O power supply(1.8V) |
6 | RESET | Reset pin |
7 | TE | Tearing effect(1.8V) |
8 | NC | No connection. |
9 | GND | Ground |
10 | D0P | MIPI DSI differential data pair (Data lane 0) |
11 | D0N | MIPI DSI differential data pair (Data lane 0) |
12 | GND | Ground |
13 | D1P | MIPI DSI differential data pair (Data lane 1) |
14 | D1N | MIPI DSI differential data pair (Data lane 1) |
15 | GND | Ground |
16 | CLKP | MIPI DSI differential clock pair |
17 | CLKN | MIPI DSI differential clock pair |
18 | GND | Ground |
19 | D2P | MIPI DSI differential data pair (Data lane 2) |
20 | D2N | MIPI DSI differential data pair (Data lane 2) |
21 | GND | Ground |
22 | D3P | MIPI DSI differential data pair (Data lane 3) |
23 | D3N | MIPI DSI differential data pair (Data lane 3) |
24 | GND | Ground |
25 | TP_INT | Touch Interrupt |
26 | TP_SDA | Touch IIC Data signal |
27 | TP_SCL | Touch IIC Clock signal |
28 | TP_RESET | Touch Reset Signal |
29 | TP_VCI | Touch Power supply |
30 | NC | No connection. |
