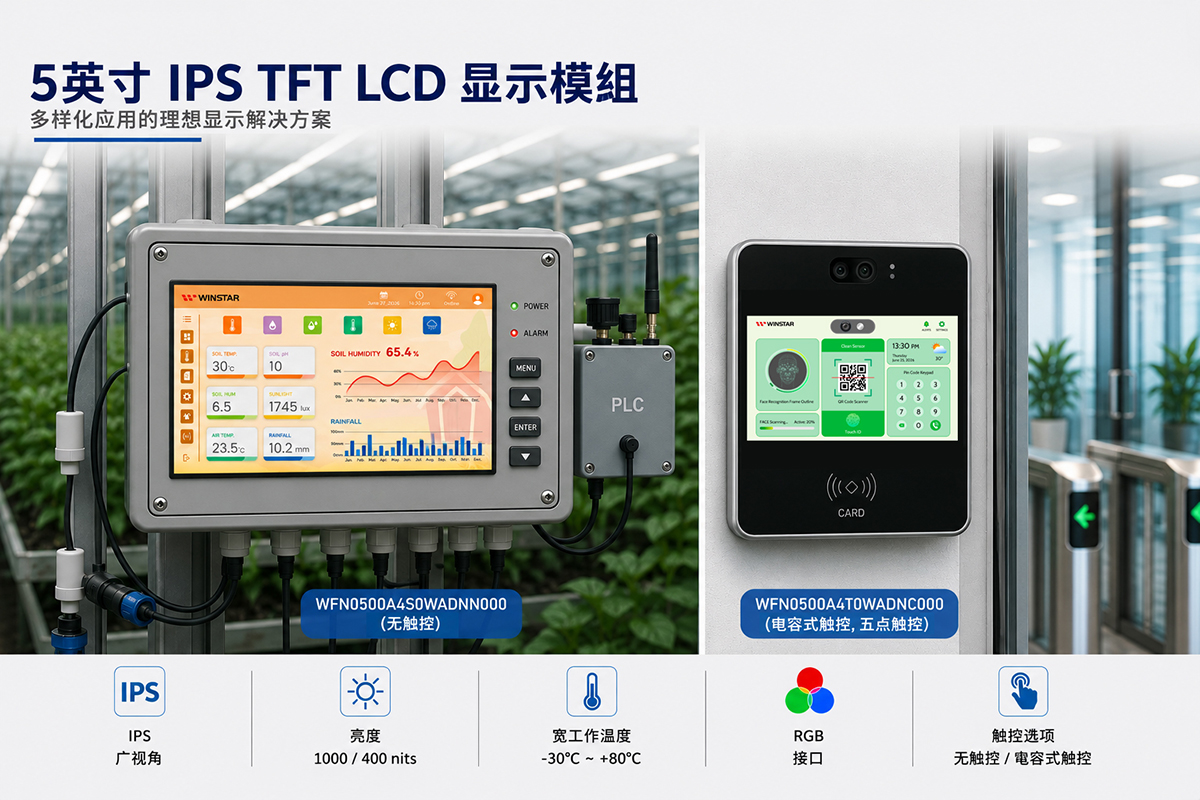

5英寸高亮度 TFT LCD 显示模块

型号 WFN0500A4S0WADNN000

►尺寸：5寸
►分辨率：800x480 像素
►视角：IPS
►接口：RGB
►驱动IC：FL58202DA
►控制板：无
►亮度(cd/m²)：1000
►铁框螺丝孔：无
►触控面板：无
►工作温度：-30~+80°C（广温）

规格下载

索取Demo Code

产品询问

回分类页下一个产品

产品叙述

WFN0500A4S0WADNN000 是一款5 英寸高亮度 TFT LCD 显示模块，采用 800×480 分辨率、IPS 全视角显示技术及 24-bit RGB 接口，搭载 FL58202DA 驱动 IC（或同等级方案），提供无触控面板版本。

该模块外形尺寸为 120.7 × 75.8 × 2.8 mm，显示区域为 108.0 × 64.8 mm，采用 Normally Black、Transmissive TFT 面板，并具有防眩光（Anti-Glare）表面处理。

本产品具有典型亮度 1000 cd/m² 及 -30℃ 至 +80℃ 的工作温度范围，适用于智能门禁系统、工业手持设备、智慧农业设备、工业控制系统、户外终端设备以及各类嵌入式 HMI 应用。

项目	符号	最小值	典型值	最大值	单位
工作温度	TOP	-30	－	+80	℃
储存温度	TST	-30	－	+80	℃

FPC Connector is used for the module electronics interface.

Pin	符号	功能说明
1	VLED-	Power for LED backlight (Cathode)
2	VLED+	Power for LED backlight (Anode)
3	GND	Power Ground
4	VDD	Power voltage
5	R0	Red data (LSB)
6	R1	Red data
7	R2	Red data
8	R3	Red data
9	R4	Red data
10	R5	Red data
11	R6	Red data
12	R7	Red data(MSB)
13	G0	Green data(LSB)
14	G1	Green data
15	G2	Green data
16	G3	Green data
17	G4	Green data
18	G5	Green data
19	G6	Green data
20	G7	Green data(MSB)
21	B0	Blue data(LSB)
22	B1	Blue data
23	B2	Blue data
24	B3	Blue data
25	B4	Blue data
26	B5	Blue data
27	B6	Blue data
28	B7	Blue data(MSB)
29	GND	Power Ground
30	CLK	Sample clock (DCLK)
31	DISP	Display on/off
32	NC	No connection
33	NC	No connection
34	DE	Data input enable
35	NC	No connection
36	GND	Power Ground
37	NC	No connection
38	NC	No connection
39	NC	No connection
40	NC	No connection
