Modelo Nº WFN0500A4S0WADNN000
►Tamaño : 5 pulgada
►Resolución : 800x480 píxeles
►Dirección de la vista : IPS
►Interfaz : RGB
►Driver IC：FL58202DA
►Placa de control : No
►Brillo (cd/m²) : 1000
►Agujero del bastidor : No
►Pantalla táctil : Sin panel táctil
►Temperatura de funcionamiento : -30~+80 °C
WFN0500A4S0WADNN000 es un módulo TFT LCD de alta luminosidad de 5 pulgadas con resolución de 800×480, tecnología IPS de amplio ángulo de visión e interfaz RGB de 24 bits. Incorpora el controlador FL58202DA (o equivalente) y se suministra sin panel táctil.
El módulo tiene unas dimensiones de 120,7 × 75,8 × 2,8 mm y un área activa de 108,0 × 64,8 mm. Utiliza un panel TFT transmisivo de tipo Normally Black con tratamiento superficial antirreflejos (Anti-Glare).

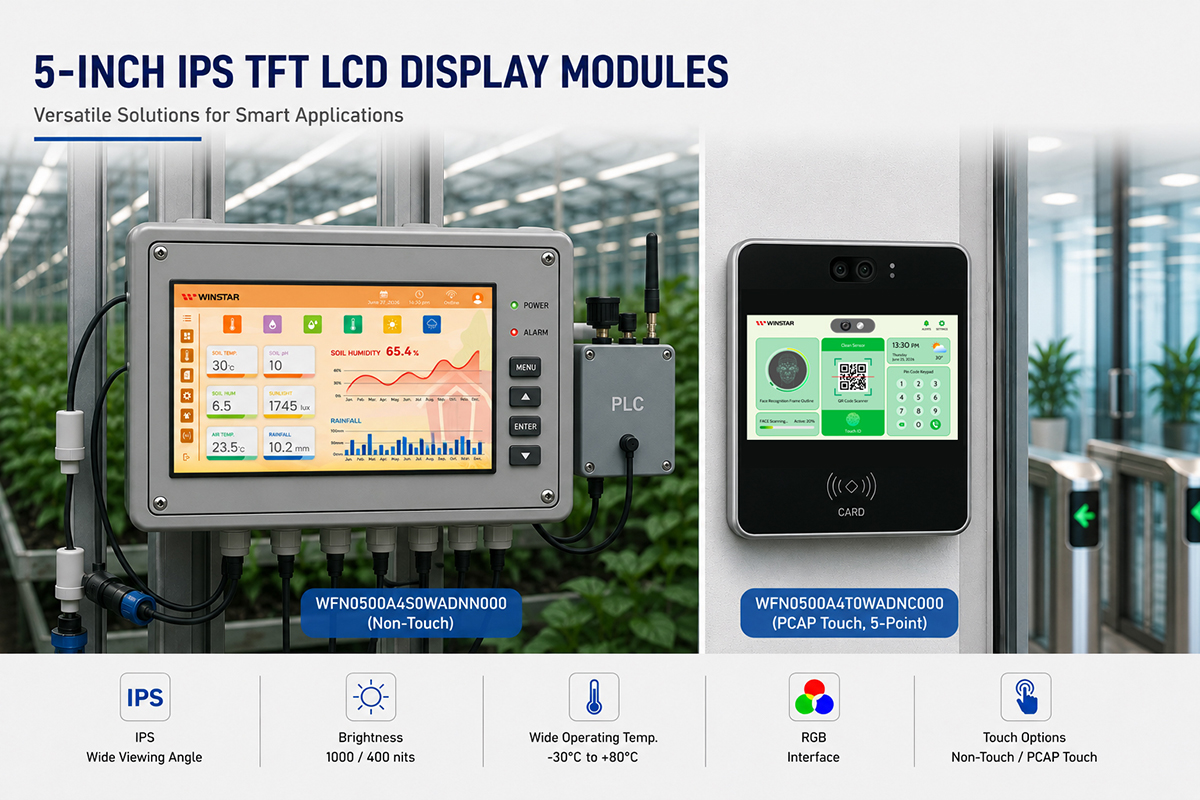

Con una luminosidad típica de 1000 cd/m² y un rango de temperatura de funcionamiento de -30℃ a +80℃, este módulo es adecuado para sistemas de control de accesos, dispositivos portátiles industriales, equipos de agricultura inteligente, sistemas de control industrial, terminales para exteriores y otras aplicaciones HMI embebidas.
| Elemento | Dimensión | Unidad |
|---|---|---|
| Tamaño | 5.0 | pulgada |
| Matriz de puntos | 800× 3(RGB) × 480 | dots |
| Dimensión del módulo | 120.7(W) × 75.8(H) × 2.8 | mm |
| zona activa | 108(W) × 64.8 (H) | mm |
| Distancia entre puntos | 0.135(W) × 0.135(H) | mm |
| Tipo de LCD | TFT, Negro, Transmisivo | |
| Dirección de la vista | 85/85/85/85 | |
| Relación de aspecto | 5:3 | |
| IC de controlador TFT | FL58202DA o equivalente | |
| Interfaz TFT | 24 bit R.G.B | |
| Tipo de retroiluminación | LED, Blanco | |
| Pantalla táctil | Sin panel táctil | |
| Superficie | Pantalla antirreflectante | |
| Elemento | Símbolo | Valor mín. | Valor típico | Valor máx. | Unidad |
|---|---|---|---|---|---|
| Temperatura de funcionamiento | TOP | -30 | － | +80 | ℃ |
| Temperatura de almacenamiento | TST | -30 | － | +80 | ℃ |
| Elemento | Símbolo | Values | Unidad | ||
|---|---|---|---|---|---|
| Valor mín. | Valor típico | Valor máx. | |||
| Voltaje de Alimentación | VDD | 3.0 | 3.3 | 3.6 | V |
| Corriente para el controlador (Negro) | IDD | － | 82 | 123 | mA |
| Tensión lógica alta de entrada | VIH | 0.7 VDD | － | VDD | V |
| Tensión lógica baja de entrada | VIL | 0 | － | 0.3 VDD | |
| Elemento | Símbolo | Values | Unidad | ||
|---|---|---|---|---|---|
| Valor mín. | Valor típico | Valor máx. | |||
| Voltaje LED | VLED | 12.5 | 14.0 | 15.5 | V |
| Corriente LED | ILED | － | 60 | － | mA |
| Vida útil del LED | － | 50,000 | － | － | Hr |
FPC Connector is used for the module electronics interface.
| Pin No | Símbolo | Función |
|---|---|---|
| 1 | VLED- | Power for LED backlight (Cathode) |
| 2 | VLED+ | Power for LED backlight (Anode) |
| 3 | GND | Power Ground |
| 4 | VDD | Power voltage |
| 5 | R0 | Red data (LSB) |
| 6 | R1 | Red data |
| 7 | R2 | Red data |
| 8 | R3 | Red data |
| 9 | R4 | Red data |
| 10 | R5 | Red data |
| 11 | R6 | Red data |
| 12 | R7 | Red data(MSB) |
| 13 | G0 | Green data(LSB) |
| 14 | G1 | Green data |
| 15 | G2 | Green data |
| 16 | G3 | Green data |
| 17 | G4 | Green data |
| 18 | G5 | Green data |
| 19 | G6 | Green data |
| 20 | G7 | Green data(MSB) |
| 21 | B0 | Blue data(LSB) |
| 22 | B1 | Blue data |
| 23 | B2 | Blue data |
| 24 | B3 | Blue data |
| 25 | B4 | Blue data |
| 26 | B5 | Blue data |
| 27 | B6 | Blue data |
| 28 | B7 | Blue data(MSB) |
| 29 | GND | Power Ground |
| 30 | CLK | Sample clock (DCLK) |
| 31 | DISP | Display on/off |
| 32 | NC | No connection |
| 33 | NC | No connection |
| 34 | DE | Data input enable |
| 35 | NC | No connection |
| 36 | GND | Power Ground |
| 37 | NC | No connection |
| 38 | NC | No connection |
| 39 | NC | No connection |
| 40 | NC | No connection |
