설명

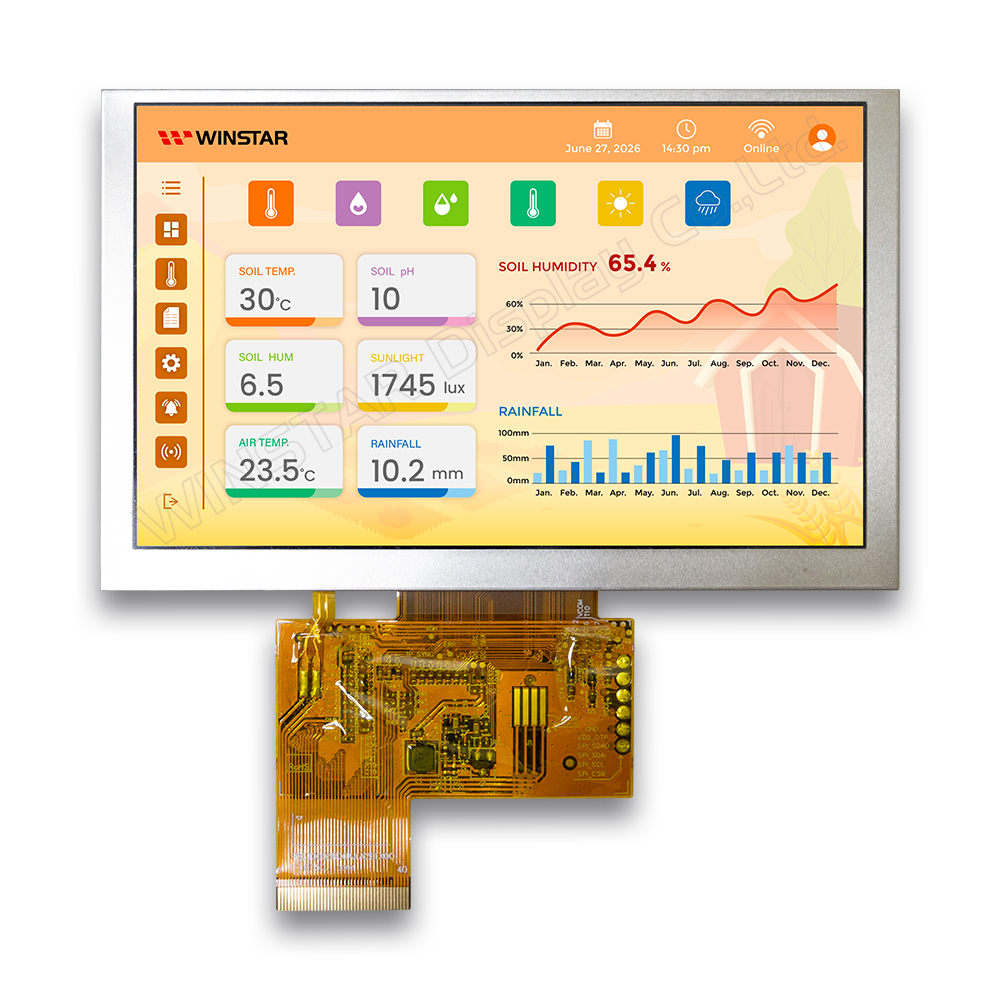

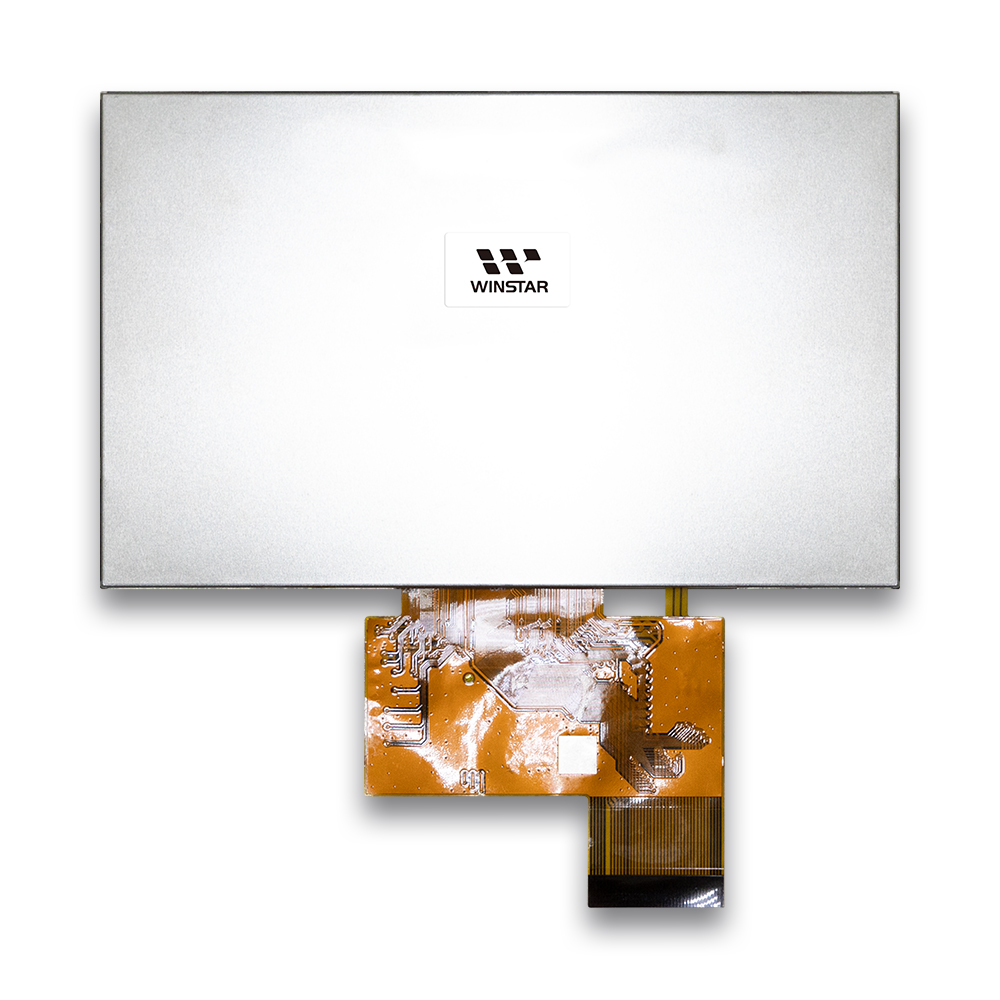

WFN0500A4S0WADNN000은 800×480 해상도, IPS 광시야각 및 24-bit RGB 인터페이스를 지원하는 5인치 고휘도 TFT LCD 디스플레이 모듈입니다. FL58202DA 드라이버 IC(또는 동급 사양)를 적용하였으며, 터치 패널이 없는 사양으로 제공됩니다.
모듈 크기는 120.7 × 75.8 × 2.8 mm이며, 표시 영역은 108.0 × 64.8 mm입니다. Normally Black 방식의 투과형 TFT 패널을 채택했으며, 표면에는 눈부심 방지(Anti-Glare) 처리가 적용되었습니다.
대표 휘도 1000 cd/m²와 -30℃ ~ +80℃의 동작 온도를 지원하여 스마트 출입통제 시스템, 산업용 휴대 단말기, 스마트 농업 장비, 산업용 제어 시스템, 실외 단말기 및 다양한 임베디드 HMI 애플리케이션에 적합합니다.

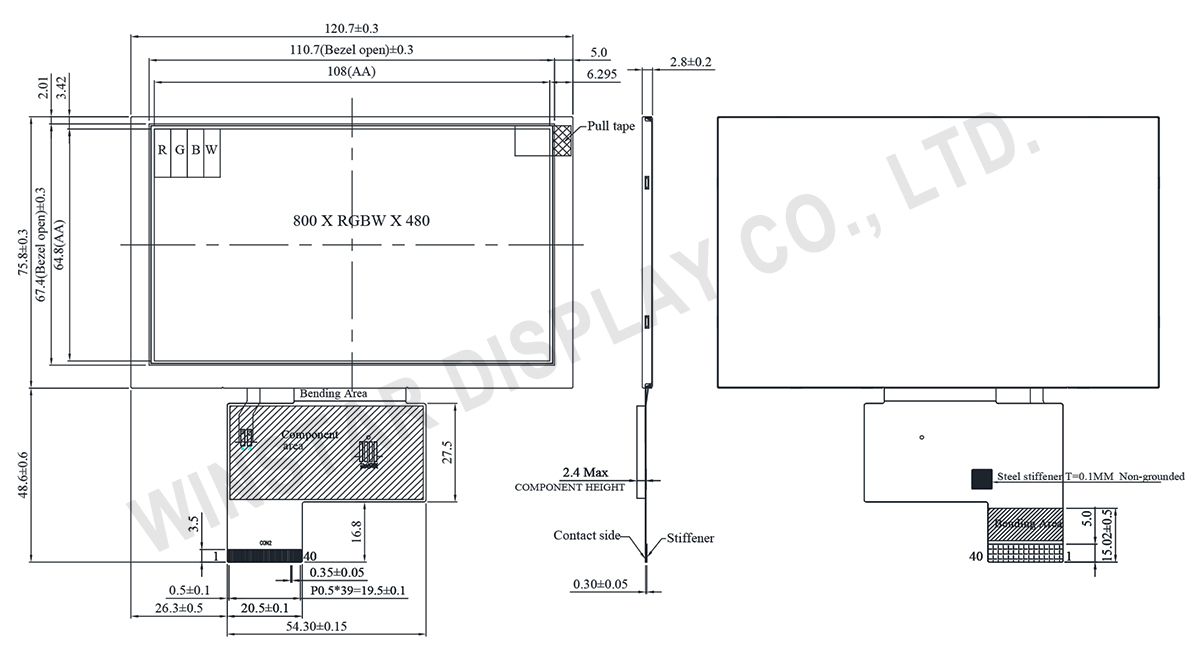

도면
사양
일반 사양
| 항목 | 치수 | 단위 |
|---|---|---|
| 크기 | 5.0 | 인치 |
| 도트 매트릭스 | 800 × 3(RGB) × 480 | dots |
| 모듈 치수 | 120.7(W) × 75.8(H) × 2.8 | mm |
| 활성 영역 | 108(W) × 64.8 (H) | mm |
| 도트 피치 | 0.135(W) × 0.135(H) | mm |
| LCD 유형 | TFT, 검은색, 투과성 | |
| 시야각 | 85/85/85/85 | |
| 종횡비 | 5:3 | |
| 드라이버 IC | FL58202DA 또는 이와 동등한 | |
| 인터페이스 | 24 bit R.G.B | |
| 역광 타입 | LED, 백색 | |
| 터치 패널 | 터치스크린 없이 | |
| 표면 | 눈부심 방지 | |
절대 최대 정격값
| 항목 | 기호 | 최소값 | 대표값 | 최대값 | 단위 |
|---|---|---|---|---|---|
| 작동 온도 | TOP | -30 | － | +80 | ℃ |
| 보관 온도 | TST | -30 | － | +80 | ℃ |
전기적 특성
일반적인 작동 조건
| 항목 | 기호 | 표준값 | 단위 | ||
|---|---|---|---|---|---|
| 최소값 | 대표값 | 최대값 | |||
| 전원 전압 | VDD | 3.0 | 3.3 | 3.6 | V |
| 드라이버 전류(검은색) | IDD | － | 82 | 123 | mA |
| 입력 로직 하이 전압 | VIH | 0.7 VDD | － | VDD | V |
| 입력 로직 로우 전압 | VIL | 0 | － | 0.3 VDD | |
백라이트 구동 조건
| 항목 | 기호 | 표준값 | 단위 | ||
|---|---|---|---|---|---|
| 최소값 | 대표값 | 최대값 | |||
| LED 전압 | VLED | 12.5 | 14.0 | 15.5 | V |
| LED 전류 | ILED | － | 60 | － | mA |
| LED 수명 | － | 50,000 | － | － | Hr |
인터페이스 핀 기능
LCM 핀 정의
FPC Connector is used for the module electronics interface.
| Pin No | 기호 | 기능 |
|---|---|---|
| 1 | VLED- | Power for LED backlight (Cathode) |
| 2 | VLED+ | Power for LED backlight (Anode) |
| 3 | GND | Power Ground |
| 4 | VDD | Power voltage |
| 5 | R0 | Red data (LSB) |
| 6 | R1 | Red data |
| 7 | R2 | Red data |
| 8 | R3 | Red data |
| 9 | R4 | Red data |
| 10 | R5 | Red data |
| 11 | R6 | Red data |
| 12 | R7 | Red data(MSB) |
| 13 | G0 | Green data(LSB) |
| 14 | G1 | Green data |
| 15 | G2 | Green data |
| 16 | G3 | Green data |
| 17 | G4 | Green data |
| 18 | G5 | Green data |
| 19 | G6 | Green data |
| 20 | G7 | Green data(MSB) |
| 21 | B0 | Blue data(LSB) |
| 22 | B1 | Blue data |
| 23 | B2 | Blue data |
| 24 | B3 | Blue data |
| 25 | B4 | Blue data |
| 26 | B5 | Blue data |
| 27 | B6 | Blue data |
| 28 | B7 | Blue data(MSB) |
| 29 | GND | Power Ground |
| 30 | CLK | Sample clock (DCLK) |
| 31 | DISP | Display on/off |
| 32 | NC | No connection |
| 33 | NC | No connection |
| 34 | DE | Data input enable |
| 35 | NC | No connection |
| 36 | GND | Power Ground |
| 37 | NC | No connection |
| 38 | NC | No connection |
| 39 | NC | No connection |
| 40 | NC | No connection |
